Обзор Zalman FX100
Внешний вид, конструкция и особенности
На первый взгляд перед нами многообещающий «куб». Что ж, протестируем и сравним, настолько ли он хорош. Но для начала посмотрим, от чего отталкивалась компания Zalman, создавая пассивную систему охлаждения FX70.
реклама

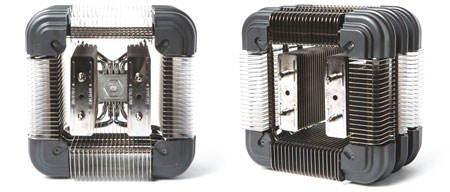

Zalman FX100 это громоздкая конструкция из тепловых трубок, алюминиевых пластин и пластиковых уголков. Под кубической шапкой скрываются необычно изогнутые тепловые трубки и основание.

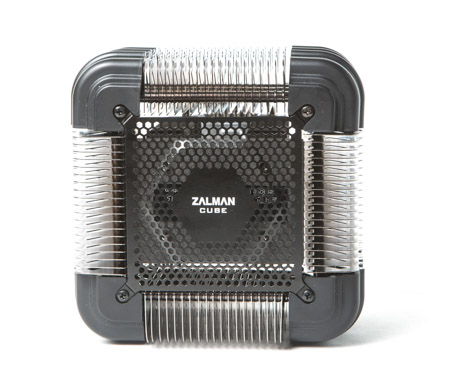

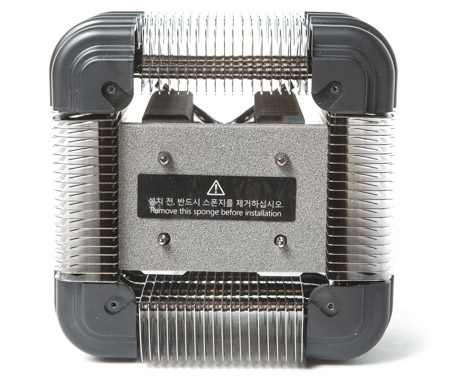

Сверху металлическая крышка, которая крепится на четыре винта. Под ней предусмотрена специальная прокладка, защищающая внутреннюю конструкцию при транспортировке.
Внутри «куба» находится двухсекционный радиатор, состоящий из узких пластин и пары тепловых трубок. Заметно, что через основание проходят четыре ТТ, а две крайние трубки в основании уходят во внутреннюю секцию.
Между малыми внутренними секциями устанавливается 92 мм вентилятор.
реклама

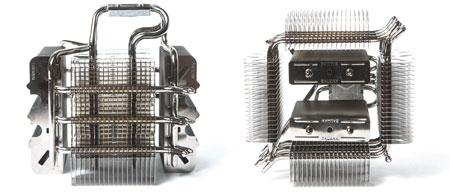

После снятия пластиковых уголков становится видно, куда уходят две центральные трубки основания – они расходятся широко в стороны. К ним припаиваются еще четыре секции, каждая из которых несет по три тепловых трубки.
Очень необычная конструкция, подробное описание данной системы охлаждения можно увидеть в обзоре, посвященном FX100.
Основание

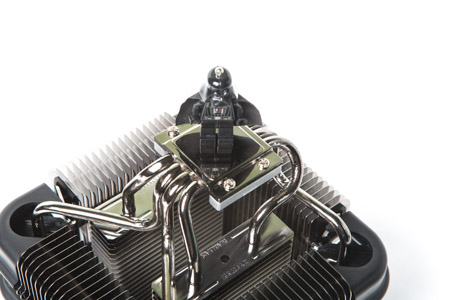

Основание отлично отполировано, в нем можно разглядеть очень четкое отражение. Само основание медное с никелированным покрытием.

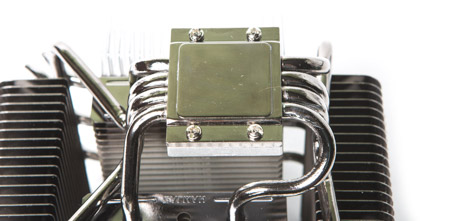

Конструкция основания идентична FX70, те же размеры, та же толщина пластины (2.5 мм). К пластине с обратной стороны крепится четыре ТТ, а с внутренней части они закрываются металлической болванкой.
Основание смещено относительно центра радиатора, это сделано с целью обеспечить совместимость радиатора с ближайшими компонентами материнской платы.
Выше уже упоминалось, что две крайние тепловые трубки приходят во внутреннюю секцию.
А две центральные трубки расходятся в стороны и образуют основную конструкцию из четырех теплорассеивателей.
Тест с линейкой пройден на отлично, как вдоль, так и попрек.
реклама

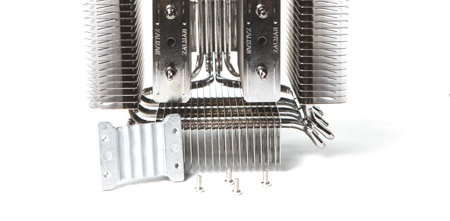

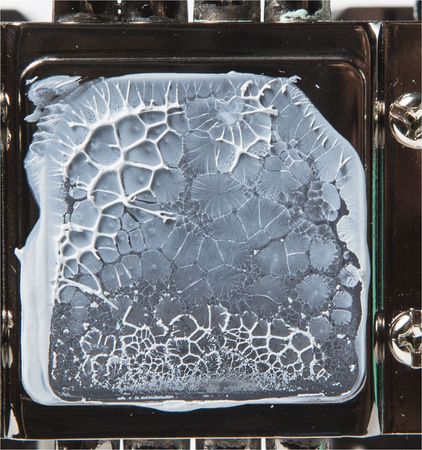

А вот тест отпечатка не идеален, несмотря на ровное основание. Всему виной несовершенное и неудобное крепление.
Технические характеристики

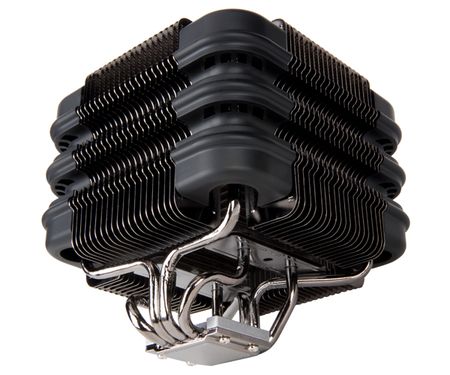

Пассивные системы охлаждения Zalman FX70 и FX100 абсолютно разные. Более того, они относятся к разному классу эффективности. С новой моделью в компании Zalman пришли к конструктивно более простому решению.
Визуально Zalman FX70 внушает уверенность в своей эффективности. Большее число тепловых трубок передают тепло ребрам от основания, а это значит, скорость и количество теплопередачи выше, как минимум, на 35%. С другой стороны, площадь рассеивания у FX70 меньше в полтора раза, что может помешать показать ему хороший результат.
Параметры/Модель |
|
|
Габариты радиатора, мм |
|
|
Масса радиатора, г |
|
|
Площадь рассеивания |
|
|
Типоразмер вентиляторов, мм |
|
|
Тип конструкции |
|
|
Количество секций, шт. |
|
|
Ребра |
алюминий |
алюминий |
Количество ребер |
|
|
Расстояние между ребрами, мм |
|
|
Толщина ребра, мм |
|
|
Тепловые трубки |
медь |
медь |
Диаметр тепловых трубок, мм |
|
|
Количество тепловых трубок |
|
|
Основание |
медь |
медь |
Совместимость с процессорами |
AMD Socket AM2, AM2+, AM3 |
AMD Socket AM2, AM2+, AM3 |
Вентиляторов в комплекте |
|
|
Цена, руб. |
|
|
Тестовые вентиляторы

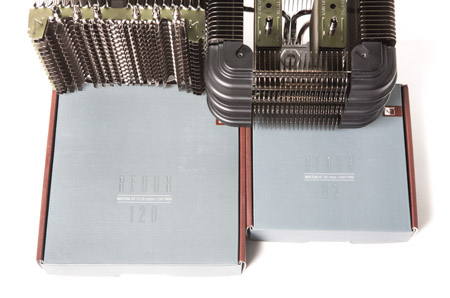

Для тестирования пассивных систем охлаждения Zalman была выбрана довольно дорогая пара вентиляторов из относительно новой линейки Redux австрийской компании Noctua.
Это Noctua NF-S12B redux-1200 PWM и Noctua NF-B9 redux-1600 PWM, спецификации которых сведены в единую таблицу.
Характеристика |
|
|
Маркировка |
redux-1200 PWM |
redux-1600 PWM |
Диаметр, мм |
|
|
Толщина, мм |
|
|
Диаметр ротора, мм |
|
|
Диаметр крыльчатки, мм |
|
|
Количество лопастей, шт. |
|
|
Форма лопастей |
длинные узкие |
остроугольные, широкие |
Длина провода, мм |
|
|
Тип коннектора |
|
|
Скорость вращения, об/мин |
|
|
Воздушный поток, м3/ч |
|
|
Статическое давление, мм H2O |
|
|
Уровень шума, дБА |
|
|
Сила тока, А |
|
|
Энергопотребление, Ватт |
|
|
Подшипник |
|
|
Заявленный срок службы, ч |
|
|
PWM управление |
|
|
Цена, руб. |
|
|
Для тестирования с главным героем обзора выбран один из самых тихих вентиляторов – Noctua NF-S12B redux-1200 PWM. Данную модель можно охарактеризовать как корпусную, она неприменима для радиаторов, поскольку обладает низким уровнем статического давления. Такая особенность вертушки идеально подойдет для создания имитации воздушного потока, схожего с таковым в системном блоке.
Для тестирования Zalman FX100 была выбрана модель Noctua NF-B9 redux-1600 PWM. Она является обычным 92 мм вентилятором, который подойдет как для корпуса, так и для радиатора.

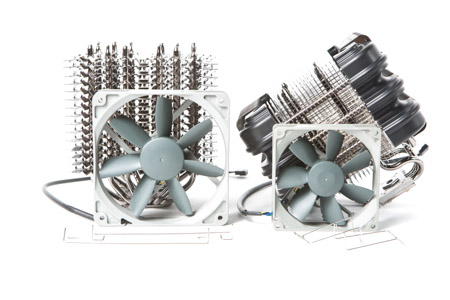

В случае Zalman FX70 вентилятор устанавливается на кулер с помощью специальных скоб, предусмотрена возможность установки с двух сторон. В FX100 вентилятор вдевается внутрь, между двумя малыми секциями.
