Обзор и тестирование видеокарты Palit GeForce GTX 960 Super JetStream (страница 2)

Тестовый стенд

Для тестирования видеокарты Palit GeForce GTX 960 Super JetStream использовалась следующая конфигурация:

• Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
• Процессор: Intel Core i7-5960X 4000 МГц (100 МГц х 40, 1.23 В);
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: DDR4 Corsair Vengeance 2400 МГц, 4 x 4 Гбайта, (15-15-15-36-1T, 1.65 В);
• Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
• Блок питания: Corsair AX1200i Digital, 1200 Ватт;
• Аудиокарта: ASUS Xonar Essence STX;
• Операционная система: Microsoft Windows 7 x64 SP1.

Перечень контрольно-измерительных приборов и инструментов

• Шумомер: Center 320;
• Мультиметр: Fluke 289;
• Тарификатор электроэнергии: E305EMG.

Инструментарий и методика тестирования

Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.

Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.

Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.

Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.

Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.

Исследование потенциала системы охлаждения

Пояснения к графикам:

• Красная линия – максимальная температура.
• Синяя – в режиме простоя.
• Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
• Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.

В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (иногда от 10%, когда это позволяет PWM вентилятора/ов; для видеокарт Nvidia от 35% или меньше, когда это позволяет PWM вентилятора/ов) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей – температуру в простое, с черной – уровень шума.

Все видеокарты тестировались с заводскими частотами.

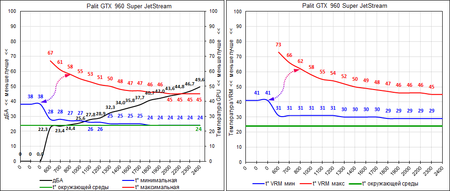

Температуры графического ядра/системы питания и обороты вентилятора/ов.

Схема полупассивной работы системы охлаждения Palit заключается в следующих особенностях. В режиме простоя видеокарта понижает обороты вентиляторов до 500 об/мин и ждет, пока графическое ядро охладится до 28°C. Затем вертушки полностью отключаются. Старт происходит по мере достижения 61-62°C, и происходит он весьма резко, сопровождаясь разгоном вентиляторов до 1200-1400 об/мин. Уже через секунду обороты падают до 500-550, а позже максимальные обороты достигают 800 об/мин. При этом температура GPU и VRM доходит до 60-62°C.

Все бы хорошо, но два момента очень сильно раздражают: это то, что полное отключение происходит только при температуре графического процессора ниже 28°C, и очень шумный старт вентиляторов.

Писк дросселей хоть и отличим от фонового шума, но не столь высокий, как у GeForce GTX 970/ GTX 980.

Сводный анализ производительности систем охлаждения

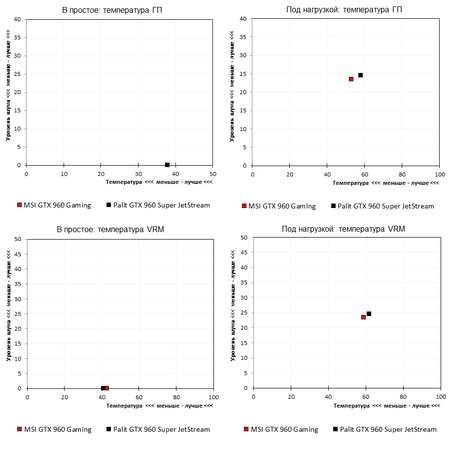

Соотношение температуры и шумности в автоматическом режиме.

Во всех режимах тестирования Palit GeForce GTX 960 Super JetStream оказывается чуть-чуть, но хуже видеокарты MSI. Может быть, кого-то обрадует, что в простое температура системы питания на модели Palit составила 40°C, а у MSI GeForce GTX 960 Gaming 2G – 42°C, но это реально несущественная разница.

Разгон: теория

Сохранить BIOS сейчас можно лишь одним способом – при помощи GPU-Z. На этом все подготовительные операции закончены. Далее нам понадобятся две вещи: редактор BIOS и программа-прошивальщик. По сравнению с прошивкой GeForce GTX 970/ GTX 980 структура BIOS GTX 960 несколько изменилась: появились промежуточные режимы работы с фиксированным энергопотреблением. Нам они не сильно интересны, необходимая таблица для внесения изменений находится в самом низу.

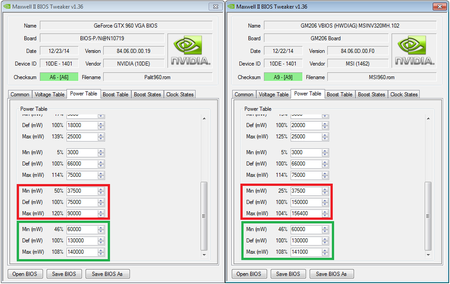

Зеленым прямоугольником обведено номинальное значение TDP. Что касается остальных параметров, то:

• Def – это стандартное энергопотребление в заводском виде без манипуляций с разгоном со стороны пользователя. Слева и справа два BIOS: левый – Palit, правый – MSI.
• Max – максимальное энергопотребление видеокарты (заметьте, не постоянное, а абсолютно максимальное), которое редко достигается в реальных задачах. Модель лишь кратковременно может приближаться к нему.

Красным прямоугольником обведено энергопотребление из 6/8pin кабеля блока питания.

• Def – количество ватт при нормальной работе. В это значение включен Boost, но не прибавляется запас свыше 100% Power Target и температуры. Другими словами, это типичное энергопотребление видеокарты в любых игровых приложениях.
• Max – теоретический максимум в ваттах, допустимый при разгоне. Именно этой переменной задается максимальное TDP в утилитах для разгона. Оба значения не могут быть выше номинального TDP.

Как можно видеть, у версии MSI энергопотребление из 8pin кабеля установлено выше номинального TDP, и это означает лишь одно – видеокарта никогда не израсходует заложенный запас из источника питания. Чтобы сбалансировать, надо повысить номинальный уровень TDP. В случае с моделью Palit инженеры, наоборот, перестраховались и занизили потенциал использования 6pin кабеля питания – можно смело повышать до 120-150 Вт. Для 8 pin советую ограничиться 180 Вт. Остальные переменные Power Table можно не трогать.

Осталось записать обновленную прошивку в видеокарту, и с этим дела обстоят гораздо сложнее. С недавних пор Nvidia перестала обновлять NVFlash для DOS, поэтому придется воспользоваться NVWinFlash версии не ниже 5.196. Еще одна степень защиты скрыта в контрольной сумме BIOS. Если она неправильная, то BIOS невозможно прошить. Тем не менее, энтузиасты давно обошли сертификат защиты, и такая версия NVWinFlash легко находится.

Еще одной особенностью прошивания в среде Windows является временное отключение графического ускорителя. Без данного действия BIOS не прошьется. Делается это в диспетчере устройств. Надо предупредить, что после отключения погаснет монитор и придется все делать вслепую. Либо загружайтесь с двумя видеокартами, основной и той, которую будете перепрошивать.

Команды NVWinFlash:

Определение DeviceID при работе с двумя моделями: nvflash.exe –list

Снятие защиты от записи: nvflash.exe –protectoff

Отмена сверки Checksum, Device ID, и принудительная запись образа BIOS.

В итоге после сохранения BIOS, его редактирования и отключения видеокарты в диспетчере устройств последовательность ваших действий следующая: снимаете защиту с BIOS, определяете, под каким номером идет вторая (прошиваемая) видеокарта, прошиваете BIOS следующей командой nvflash.exe --index 1 -4 -5 -6 BIOS.rom

Уровень потребляемого электричества

Высокая базовая частота не далась даром. Для этого пришлось повысить номинальное напряжение, как следствие, не заставил себя долго ждать рост энергопотребления по сравнению с аналогами. Вывод: если гонитесь за разогнанными в заводском исполнении видеокартами, надо либо отбирать удачные GPU, либо ставить более мощную систему питания.
