Тестовый стенд
В процессе тестирования используется точно та же тестовая система, что и при тестировании твердотельных накопителей.

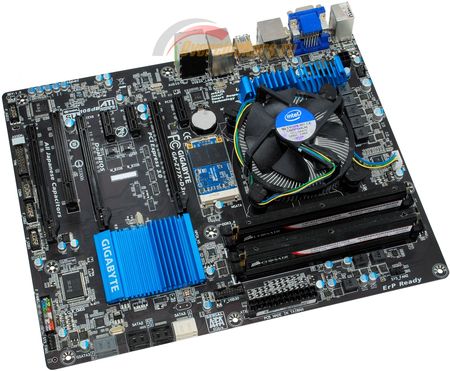

Для удобства эксплуатации тестового стенда в качестве системного накопителя взят SSD форм-фактора mSATA и установлен в соответствующее посадочное место на материнской плате. Также было решено отказаться от громоздких систем охлаждения в пользу компактных, типа Intel BOX. Собственно, на основной тестовой конфигурации (материнская плата Gigabyte) эта система охлаждения и установлена.
Конфигурация: тестирование производительности
- Материнская плата: Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16);
- Процессор: Intel Core i5-2500K «Sandy Bridge» 3.3 ГГц с разгоном до 4500 МГц при напряжении VCore 1.33 В (Turbo Boost отключен);
- Система охлаждения: Intel BOX;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: интегрированное в процессор видеоядро Intel HD Graphics 3000;
- Оперативная память: 2 х 2 Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), 1866 МГц с таймингами 8-8-8-24-1T;
- Дисковая подсистема:
- SSD KingFast F8M 128 Гбайт (mSATA; JMicron JMF667H + 20 нм MLC 128 Гбит SyncNAND Micron; KFJ09001) установлен в разъем mSATA2 материнской платы – для операционной системы и тестовых приложений;
- Испытуемый диск подключался к порту SATA 6 Гбит/с на материнской плате, реализованному силами набора системной логики Intel Z77, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.
реклама

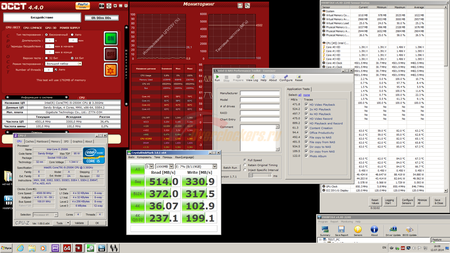

Многие наверняка обратили внимание на то, что в качестве системы охлаждения процессора используется обычная штатная СО. Возможно, это прозвучит неожиданно для некоторых читателей, однако ее вполне хватает для корректного проведения тестов, в ходе которых температура ЦП остается довольно далеко от пороговых значений, при которых срабатывает защита от перегрева («троттлинг»).
Ведь задачей является тестирование накопителей, а не процессора, поэтому нагрузка на него далека от максимальной (пиковые всплески нагрузки крайне непродолжительны) и проблем с перегревом, которые дали бы о себе знать при запуске Prime или LinX, попросту не возникает.
Программное обеспечение:
- Microsoft Windows 7 SP1 x64 со всеми текущими обновлениями;
- Драйверы набора контроллера SATA системной логики:
- Штатный драйвер msahci – для тестирования производительности.
Глобальные настройки операционной системы:
- Отключены индексация и дефрагментация;
- Не установлен антивирус;
- Отключена служба System Restore;
- Отключен спящий режим, профиль электропитания – «высокая производительность», «отключать диски – никогда»;
- Файл подкачки отключен;
- Создание файловой системы NTFS GPT стандартными средствами ОС Windows 7 двумя разделами по 35 Гбайт в начале и конце объема, размер кластера – «стандартный», «сжатие файлов» отключено.
В качестве тестового программного обеспечения используются:
- Futuremark PCMark 7 (тестирование только накопителя, стандартные настройки);
- AS SSD Benchmark версии 1.7.4739.38088 (тесты Copy-Benchmark ISO, Program и Game);
- CrystalDiskMark (64bit) версии 3.0.1 (стандартные настройки);
- Intel NAS Performance Toolkit 1.7.1 (стандартный набор тестов).
Операции с реальными файлами (все операции – в пределах тестируемого носителя):
- Копирование папки с фотографиями в формате jpeg, размер 1.52 Гбайт (1 634 455 894 байт), 423 файла;
- Копирование папки с HD-видео (AVC), размер папки 10.3 Гбайт (11 085 980 739 байт), 7 файлов;
- Копирование папки с музыкальными аудиозаписями в формате mp3, размер папки 1.51 Гбайт (1 631 352 647 байт), 479 файлов;
- Копирование папки с документами в формате doc, размер папки 1.50 Гбайт (1 614 504 324 байт), 555 файлов;
- Обработка контейнера mkv при помощи программы MKVToolnix 6.1.0 с удалением всех звуковых дорожек и субтитров (в качестве файла использовался доступный в сети короткометражный анимационный фильм Sintel, в виде файла размером 5.11 Гбайт);
- Архивация папки с фотографиями и папки с документами в один архив (архиватор 7Zip версии 9.20 x64, тип архива – 7z, без сжатия).
реклама
Для удобства замеров первые четыре операции осуществлялись с помощью утилиты TeraCopy версии 2.27, выдающей статистические данные по окончании процесса операции с файлами. Кроме того, программа не использует системный файловый кэш, отчего скорость копирования не зависит от внутренних настроек операционной системы и более агрессивного кэширования файлов, когда «проводник» Windows отчитался о завершении операции копирования, но на самом деле процесс еще не завершился.
Несмотря на то, что тестовая методика максимально приближена к той, что применяется при изучении SSD-накопителей, некоторые отличия все же есть.
Во-первых, из набора тестов будет исключен Crystal Disk Mark в режиме данных, подвергаемых компрессии – для накопителей на магнитных пластинах это бессмысленно.
Во-вторых, у флеш-памяти и магнитных пластин есть принципиальная разница, обусловленная принципом их работы: доступ ко всем ячейкам внутри микросхемы флеш-памяти практически одинаков, поэтому нет разницы, к какой из них обращаться. Тогда как обращение к секторам на магнитной пластине происходит совершенно иначе: вращающийся круг, поэтому обращение к тем секторам, что расположены по внешнему его краю, занимает меньше времени, чем к тем, что расположены максимально близко к оси вращения.
Поэтому на каждом HDD будет создаваться по два раздела размером 35 Гбайт каждый – в самом начале и в самом конце объема. И на графиках соответственно будут присутствовать оба случая – как максимальный и минимальный уровни производительности. Реальная «жизненная» производительность будет где-то между двумя этими крайностями и будет зависеть от того, как размечен накопитель, где располагается (в начале или конце) раздел с файлами, которые используются наиболее часто. Но при условии грамотной разметки (наиболее важные приложения и ПО – в начале, архивные данные – в конце) она будет тяготеть скорее к верхней планке.
Тестирование производительности
Запуск операционной системы и приложений
Традиционный комплекс тестов производительности было решено «разбавить» одним новым тестом.
На эталонном накопителе (в качестве которого для чистоты эксперимента выступил еще один SSD – Corsair Neutron GTX 480 Гбайт) создается раздел на 50 Гбайт в начале объема накопителя. Производится установка операционной системы Windows 8.1 x64 (взята свободно доступная ознакомительная версия Windows 8.1 x64 Корпоративная). К ОС и приложениям установлены все соответствующие обновления, предлагаемые Windows Update на момент написания данного обзора. Настроен автозапуск следующих приложений:
- Антивирус Касперского 2015 MR1;
- Запускается графический редактор GIMP 2.8.14 со штатным набором плагинов и настроек;
- Запускается MS Excel 2010 с открытием файла электронной таблицы;
- Запускается MS Word 2010 с открытием одного документа.
Затем снимается эталонный образ, который разворачивается на каждом из тестируемых устройств, и производится пять перезагрузок. После чего мы приступаем к замерам среднего времени от старта загрузчика до открытия последнего из файлов. Итоговое значение получается по результатам пяти загрузок.
Небольшой «фокус»: к неудовольствию пользователей, Microsoft внесла изменения в политику работы системы автозапуска, и теперь ярлыки из папки «Автозагрузка» открываются с некоторой (довольно заметной) задержкой. Решением такой проблемы станет создание в реестре ключа "StartupDelayInMSec" (тип DWORD) со значением 0 по адресу HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\Explorer\Serialize.
Включите JavaScript, чтобы видеть графики
Anvil's Storage Utilities
Пока не решено, в каком стиле будут в дальнейшем подаваться результаты тестов в этом программном пакете, поэтому временно – наглядными скриншотами.
реклама
HDD Western Digital Red 6 Тбайт (WD60EFRX-68WT0N0): начало и конец объема.
HDD Western Digital Red 4 Тбайт (WD40EFRX-68MYMN0): начало и конец объема.
HDD Western Digital Purple 4 Тбайт (WD40PURX-64GVNY0): начало и конец объема.
HDD Western Digital Caviar Green 2 Тбайт (WD20EARS-00S8B1): начало и конец объема.
HDD Seagate NAS 4 Тбайт (ST4000VN000-1H4168): начало и конец объема.
Жесткие диски WD Red и Purple по итогам этого комплекса тестов занимают первые места. Но все далеко не так просто: если присмотреться внимательно к самим тестам, можно заметить, что основной прирост наблюдается в многопоточных тестах и отнюдь не на «мелкоблочке».
Последующие тесты лишь подтвердят это: серии Red и Purple оптимизированы под линейные операции в несколько параллельных потоков.
Futuremark PCMark 7
Данный бенчмарк включает набор специализированных тестов дисковой подсистемы, воспроизводящих реальные ситуации при работе различных приложений. Каждый тест – это своего рода сценарий-трасса работы конкретного приложения, причем воспроизведена не «тупо» нагрузка, а реальная схема работы, когда приложение обрабатывает данные, затем пишет их на диск, считывает что-то другое, необходимое для работы, обрабатывает, прекратив любые операции с носителем, а потом снова начинает действия по чтению/записи.
Итогом такого тестирования является общий индекс производительности, высчитываемый по достаточно непростой формуле, и конкретные показатели скорости в мегабайтах в секунду. Необходимо помнить, что численные показатели учитывают и вышеуказанные паузы, поэтому итоговое значение в мегабайтах в секунду будет небольшим в численном выражении.
Включите JavaScript, чтобы видеть графики
Результаты PCMark7 в значительной мере зависят от способности устройства работать с мелкими блоками. Вопреки ожиданиям, здесь хорошо выступили старый WD Caviar Green 2 Тбайт и Seagate NAS 4 Тбайт.
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
Включите JavaScript, чтобы видеть графики
