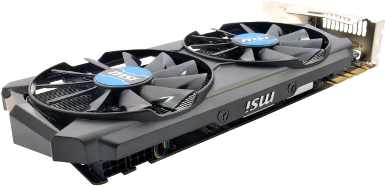

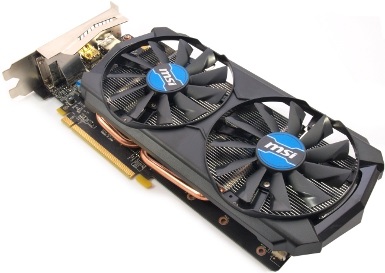

Хоть какое-то буйство красок модели MSI придают две наклейки с логотипом на двух вентиляторах. Если мысленно окрасить их в черный цвет, то она и вовсе может слиться в одно темное пятно, которое на рынке современности, где блещут лозунгами и сочными оттенками, быстро забудется и уйдет из памяти граждан, несмотря на одну из самых демократичных цен среди GeForce GTX 970.

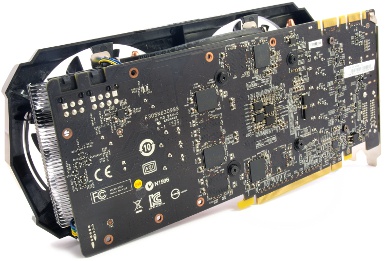

Ближе к интерфейсной панели плата оснащается двумя коннекторами для мостиков SLI, которые позволяют объединить от двух до трех видеокарт для совместного расчета графических эффектов.
реклама
Система охлаждения
Как уже не раз говорилось, графический ускоритель компании MSI оснащается фирменной системой охлаждения Armor 2X, которая по сравнению с кулером Twin Frozr V подверглась упрощению, но это не значит, что все плохо.

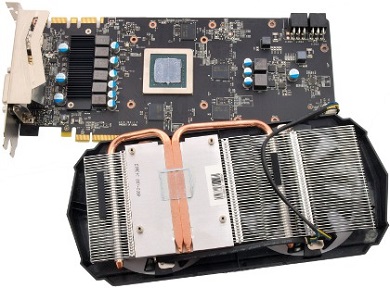

Чтобы ее демонтировать, необходимо по периметру GPU отвинтить с обратной стороны печатной платы четыре подпружиненных винта.

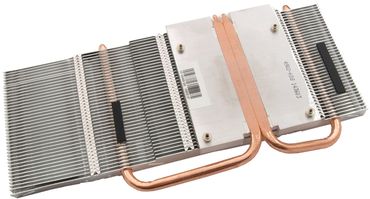

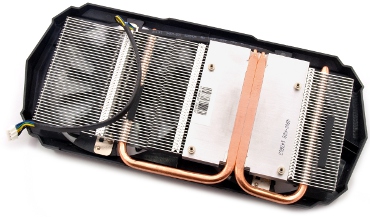

В глаза бросается явное изменение в сравнении с именитой серией Gaming. Так, количество тепловых трубок уменьшилось с четырех до двух 6 мм U-образной формы. А основание лишилось медной никелированной вставки, поэтому здесь используется технология прямого контакта.
Несмотря на упрощение и удешевление, все соединения тщательно пропаяны, что должно положительно сказаться на эффективности теплопереноса.
реклама

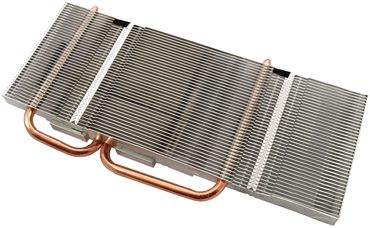

Пассивная часть представлена крупным радиатором, набранным из 40 алюминиевых никелированных пластин. В них предусмотрены специальные выемки-дефлекторы, которые перенаправляют воздушный поток, создаваемый вентиляторами, на тепловые трубки, что повышает скорость рассеивания тепла. Данная технология получила название «Airflow Control».
Пластмассовый кожух накрывает всю конструкцию сверху и крепится к радиатору четырьмя маленькими винтиками.

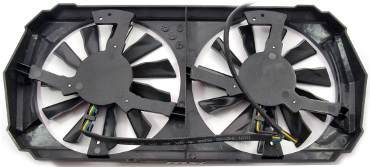

За активное охлаждение отвечают два 95 мм вентилятора известной фирмы Power Logic с маркировкой PLD10010S12HH. Они же используются на модели Gaming серии GeForce GTX 970 и более ранних, вольтамперная характеристика – 12 В и 0.40 А. В ходе тестирования скорость вращения вертушек составила 1000-2750 об/мин.

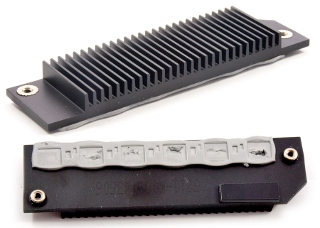

А вот что по-настоящему вызывает недоверие, так это маленький черный радиатор подсистемы питания. Его размеры ставят больший и жирный крест на высоком и длительном разгоне, поскольку «малыш» вряд ли справится с поставленной задачей.
Контакт между транзисторами и основанием радиатора осуществляется через хрупкую термопрокладку серого цвета.
Печатная плата
Печатная плата выполнена на текстолите темно-синего цвета, а ее очертания нам хорошо знакомы. Инженеры MSI взяли за основу PCB своей прошлой модели MSI GTX 760 Twin Frozr Gaming с небольшими отличиями – распаяны дополнительные фазы и элементы, развернут коннектор для подключения вентиляторов, изменена форма задней интерфейсной пластины. Разработчики пошли на интересную в своем роде унификацию: было решено использовать одну оригинальную печатную плату для всей серии MSI GeForce GTX 970. В свою очередь ею же будет оснащаться и самая топовая модель Gaming Golden Edition.
Отметим использование твердотельных конденсаторов Solid CAP, катушек с ферритовым сердечником SFC и экономичных конденсаторов HI-c CAP.
реклама
Подсистема питания насчитывает удвоенные шесть фаз, поэтому итоговая схема выглядит как 3+2+2 (для GPU, PLL и микросхем памяти соответственно). В качестве основного ШИМ-контроллера здесь применена микросхема ON Semiconductor NCP81174.
По центру расположен графический процессор GM204-200-A1 в защитной рамке.
На плате распаяны восемь микросхем памяти по 512 Мбайт производства Samsung с маркировкой K4G41325FC с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта. Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
К недостаткам можно отнести тот факт, что инженеры распаяли их по обе стороны, поэтому часть микросхем памяти, которая находится на противоположной от СО стороне, может быть подвержена высокому нагреву из-за отсутствия обдува.
Тестовый стенд
- Материнская плата: ASUS Maximus VII Hero (BIOS v 0904);
- Процессор: Intel Core i7-4770K 3800 МГц (100х38 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 9-10-10-27, 2x4 Гбайта, двухканальный режим);
- Жесткий диск: OCZ Vertex 4, 128 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: Nvidia ForceWare WHQL 344.48;
- Вспомогательные утилиты:
- GPU-z v. 0.8.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.0.0 Final;
- MSI Kombustor 2.5;
- Evga PrecisionX 16 v5.2.4.
