Система охлаждения

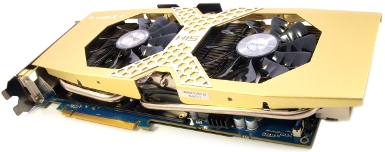

Новинка оборудована оригинальной системой охлаждения IceQ X2, в которой применяется массивный охладитель с двумя 85 мм вентиляторами.

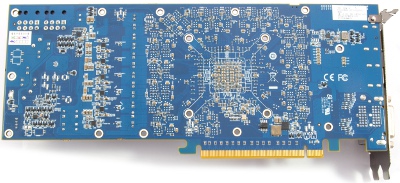

Первым действием для снятия кулера необходимо открутить четыре подпружиненных винта с обратной стороны печатной платы.
реклама

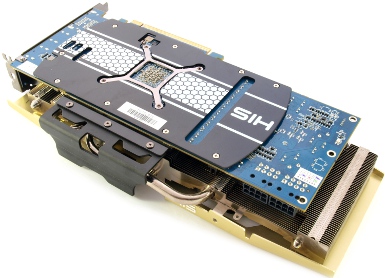

Здесь хорошо видна опорная крестовина, которая отлично себя зарекомендовала еще на видеокартах AMD Radeon HD 6900 эталонного дизайна, где создавала необходимую прижимную силу между всеми четырьмя опорными точками.
На нее приходится вся масса СО, которая, как оказалось, более ничем не крепится. Иногда в голове прокручивается мысль о том, что такие маленькие винтики не справятся со своей задачей и выскочат, сорвав за собой резьбу.

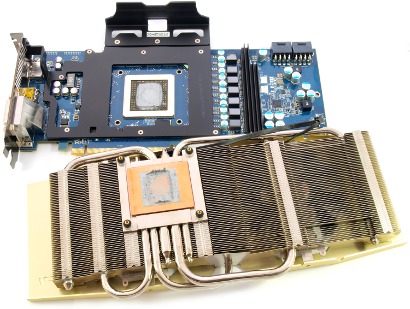

После демонтажа крестовины аккуратно снимаем кулер. Термопаста на удивление была еще жидкой, а не представляла, как обычно это бывает, застывший «цемент».
Теперь отчетливо вырисовывается общая картина продуманной системы охлаждения IceQ X2.
реклама

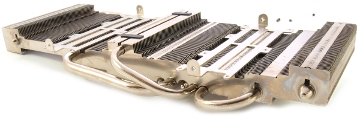

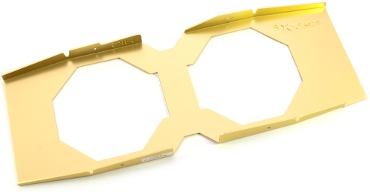

Охладитель состоит из массивного радиатора, в конструкции которого применяется 61 алюминиевая никелированная пластина, двух вентиляторов с диаметром крыльчатки 85 мм, а также кожуха, закрывающего всю конструкцию сверху.
Он, к слову, цельнометаллический, алюминиевый, если быть точным, поэтому часть массы приходится и на него. Интересно было бы увидеть схожую модель видеокарты, но с пластмассовым кожухом и посмотреть, играет ли он роль в теплоотводе хоть немного.

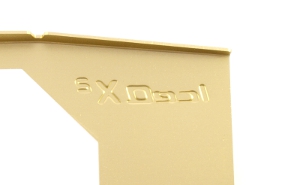

По его периметру выдавлены три надписи – HIS и IceQ X2.
Для более равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок. Три из них диаметром 6 мм и две 8 мм.
Стоит отдельно отметить, что тепловые трубки покрыты слоем никеля, который поможет предотвратить процесс окисления меди при эксплуатации и падение эффективности теплообмена, а также тот факт, что они выходят в обе стороны. Это увеличивает ширину конструкции, но предоставляет выигрыш в эффективности.
Непосредственно с графическим процессором контактирует специальная медная площадка, которая охватывает все тепловые трубки.

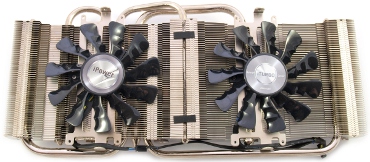

За активное охлаждение отвечают два вентилятора с диаметром крыльчатки 85 мм, которые крепятся тремя винтиками. Демонтировать вертушки полностью оказалось не так сложно, поскольку их провода зафиксированы всего лишь изолентой и загибами металла.
реклама
Они изготовлены фирмой FirstD, о чем сообщает маркировка на наклейке – FD7010H12D. Вольтамперная характеристика – напряжение 12 В, потребляемый ток 0.35 А. Согласно проведенным замерам скорость их вращения находится в диапазоне 1350-3750 об/мин.
Теперь подробнее рассмотрим усиливающую пластину и радиаторы, оставшиеся на печатной плате.
Как упоминалось ранее, сбоку монтируется некий элемент, который значится у разработчиков как ручка для удобной транспортировки. Если говорить всерьез, то ею и вправду удобно пользоваться, ведь общая масса видеокарты превышает 1000 г.

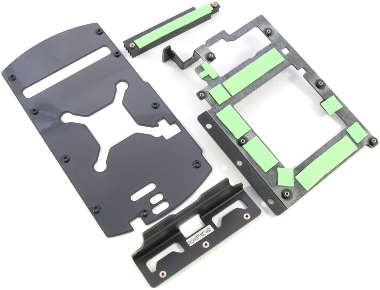

С обратной стороны печатной платы откручиваем 11 винтов, которые держат сразу обе распределительные пластины. За ними же снимается и черный радиатор с невысоким оребрением.

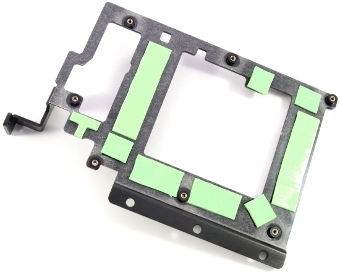

Контакт с микросхемами подсистемы питания осуществляется через зеленую термопрокладку.

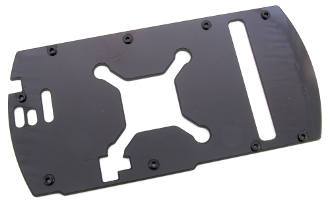

Задняя металлическая пластина особой роли в охлаждении не играет, а выступает в качестве элемента жесткости конструкции.

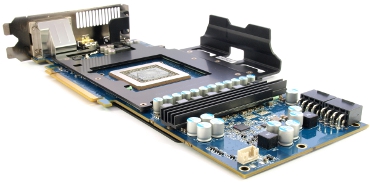

К ней в помощь используется другая пластина, накрывающая микросхемы памяти и системы питания VRM2. В сущности, образуется подобие «бутерброда», что на практике показало высокую эффективность: ни о каком прогибе текстолита печатной платы говорить не приходится, конечно же, если вы закрутили все винтики по периметру.
Если оставить массивный радиатор IceQ X2 за кадром, то помимо него в охлаждении участвует еще несколько элементов.
Печатная плата

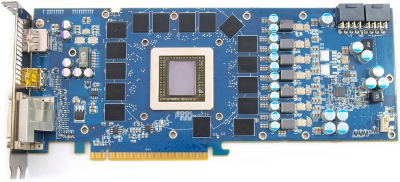

Графический ускоритель HIS Radeon R9 290X iPower IceQ X2 выполнен на текстолите синего цвета. Расположение всех функциональных элементов, включая компоненты подсистемы питания, микросхемы памяти и дополнительные разъемы, полностью соответствует эталонному дизайну, за одним небольшим исключением. Длина печатной платы составляет 267 мм.
К достоинствам можно отнести применение качественных компонентов: твердотельных конденсаторов и дросселей с ферритовыми сердечниками.
Мы не сразу заметили, что общее число фаз подсистемы питания возросло с шести до семи, а общая схема теперь выглядит как 7+1+2 фаз (для GPU, PLL и микросхем памяти соответственно).
Традиционно применяется ШИМ-контроллер IR 3567B, поддерживающий протокол I2C и большое число энергосберегающих функций.
Сама память представлена шестнадцатью микросхемами типа GDDR5 производства компании SKhynix, которые показывают стабильную работу вплоть до 1500 МГц.
Их совокупный объем составляет 4 Гбайта, вместе они образуют интерфейс передачи данных разрядностью 512 бит. Паспортная частота составляет 1250 МГц (эффективная частота 5000 МГц).
