Коэффициент мощности
Не сказал бы, что существует какая-то особая польза в исследовании данной характеристики блока питания. При достаточно высоком значении коэффициента мощности его дальнейшее улучшение представляет совсем низкую ценность. Сертификация 80+ характеризует коэффициент мощности величиной не менее 0.9 (0.95) только при половинной мощности нагрузки, что и выполняется при исследовании.
Если бы не «зазубрины», то форма тока действительно напоминала бы синусоиду. Примерно об этом говорят и данные измерений, 0.981.
реклама
Дежурный источник
В компьютерном блоке питания два преобразователя. Основной, формирующий все напряжения питания, хорошо известен и его качество работы измерено. Но второй преобразователь, «дежурный источник», не менее важен.
Он обеспечивает функционирование некоторых узлов компьютера при отключении основного преобразователя в выключенном состоянии или режиме сна. Кроме того, качество его работы может оказывать влияние на процесс включения блока питания и работу съемных внешних устройств через интерфейс USB. А потому он должен подвергаться не менее тщательному анализу, чем силовая часть БП.
При измерении КПД в зачет идет только эффективность работы этого источника, фоновое потребление в блоке питания не учитывается.

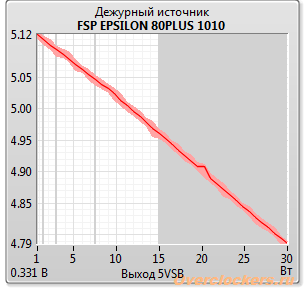

Нагрузочная характеристика:
Никаких замечаний, но напряжение меняется все же сильно, хотелось бы поменьше.

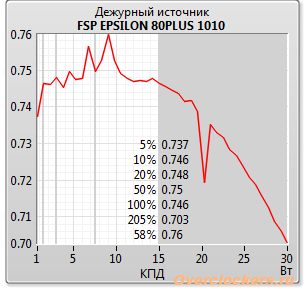

КПД
реклама
Данный источник демонстрирует неплохие данные, перегрузочная способность в два раза при общем КПД около 75%.

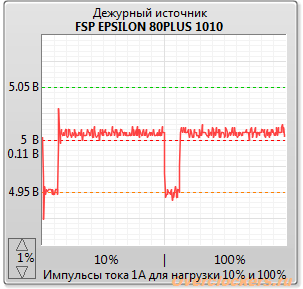

Импульсная нагрузка
Переходной процесс «спокойный», какие-либо «срывы» отсутствуют. Хороший результат.

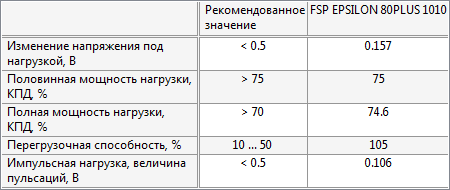

К качеству работы дежурного источника явных претензий нет.
Высокоэффективный процессор
Процессоры совсем недавно получили возможность эффективно уходить в режим сна с крайне малым уровнем потребления. Обычный блок питания не рассчитан на столь значительный диапазон мощностей нагрузки и может не обеспечить должное качество стабилизации выходных напряжений. Поэтому в тесты введен ряд испытаний для проверки на совместимость с такими компьютерными системами.
Одна из «неприятностей», которая может произойти с БП – его отключение при сверхнизком токе потребления. В стандартах на блоки питания крайне низкое или полное отсутствие тока нагрузки объявляется нештатной ситуацией, и разрешают устройству отключаться. Но добавление новых процессорных систем сдвинуло рамки нижней границы тока потребления, и ряд БП оказался не в состоянии их обеспечить. Иначе говоря, на данный момент пока существуют модели двух классов – способных работать с низким током потребления и неспособных, отключающихся при снижении тока ниже порогового.

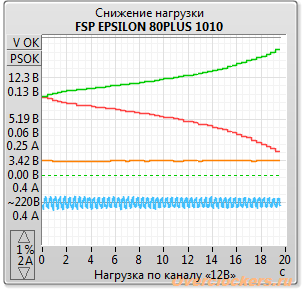

Первый тест состоит в постепенном уменьшении тока нагрузки на БП с «низких» (соответствует старым стандартам) до сверхнизких (новые редакции стандартов).
Снижение тока нагрузки по «12 В» приводит к повышению уровня на нем и снижению на выходе «5 В». На выходе «3.3 В» уровень остался прежним. Такое поведение свойственно групповой стабилизации.

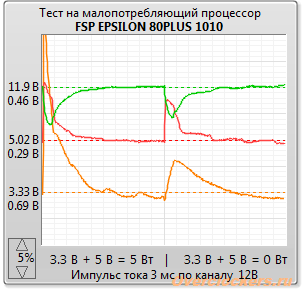

Импульсная характеристика:
реклама
Да уж. Если у вас есть заклятый враг, и он собирает компьютер на процессоре Haswell, посоветуйте ему данный блок питания - не прогадаете.
Система охлаждения
В этом разделе будет измеряться скорость вращения крыльчатки вентилятора, как более-менее адекватная характеристика работы системы охлаждения блока питания.
Уровень шума в «обычном» его понимании более подходит для своего основного назначения – проверки соответствия санитарным нормам, и не может применяться для оценки акустической заметности БП в составе системы. Впрочем, измерение уровня шума будет производиться, но лишь как оценочная мера.

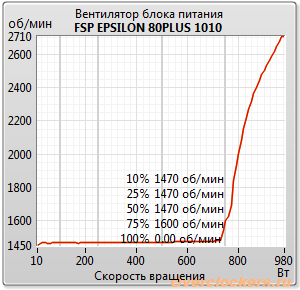

Скорость вращения вентилятора
До двух третей мощности нагрузки FSP Epsilon 80Plus 1010 вообще не управляет вентилятором, он крутится на минимальных оборотах. С одной стороны, это хорошо – отсутствуют эффекты «завывания» под переменной нагрузкой. С другой – 1470 об/мин, разве это хорошо?
Уровень шума
При столь высокой скорости вращения подобный уровень шума выглядит странно, но вспомните о конструкции вентилятора – всего лишь семь лопастей, которые сильно повернуты. Все это позволяет значительно снизить как уровень шума, так и его производительность.
С учетом того, что блок питания не смог длительное время работать при полной нагрузке, тестирование было остановлено на отметке 980 Вт.
Особенности функционирования
Во время тестирования FSP Epsilon 80Plus 1010 были обнаружены некоторые особенности:
- Выключатель блока питания оснащен слабой синей подсветкой. Интенсивность свечения низкая и в нормально освещенной комнате едва заметна.
- Вентилятор работает довольно тихо, но характер его звучания не самый приятный – присутствует явный «металлический» призвук.
Заключение
Для начала подведем краткие итоги:
- Упаковка – отлично;
- Комплект поставки – хорошо;
- Внешний вид блока питания, качество исполнения – хорошо;
- Вентилятор – нормально;
- Кабельное хозяйство – нормально;
- Режим включения/выключения – плохо;
- Нагрузочная характеристика – нормально;
- Комплексная нагрузочная характеристика – плохо;
- Время удержания сети – 11 мс, тест провален;
- Импульсная нагрузка – хорошо;
- Перегрузка по току – плохо;
- Устойчивость к помехам в сети – отлично;
- Нестабильная сеть – отлично;
- Эффективность работы – сертификат «80 Plus» подтвержден, скорее уж «80 Plus Bronse»;
- Коэффициент мощности – хорошо;
- Дежурный источник – хорошо;
- Совместимость с «Haswell» – плохо;
- Уровень шума – хорошо.
Теперь настала пора сделать вывод по FSP Epsilon 80Plus 1010, и здесь стоит вспомнить о достоинствах данного устройства. С одной стороны, нам обещали качественную модель (серия «Epsilon») высокой мощности (более 1 кВт). С другой – мы получили блок питания, который не способен нормально функционировать даже на номинальной мощности.
И дело даже не в какой-то особенности тестового стенда, просто сам БП спроектирован так, что (по его объявленным техническим данным) получается рабочая мощность в системном блоке типового пользователя всего лишь 700 Вт. «Семьсот», а не «Тысяча десять». И тот факт, что данный БП все же (почти) прошел тестирование на полной мощности, это скорее чудо. По объявленным характеристикам – не должен был.
Взглянем на цены магазина, столь любезно предоставившего данный экземпляр на тестирование. Получается следующая калькуляция (первая ценовая колонка – по состоянию на момент подготовки статьи, вторая – на момент публикации, средняя стоимость героя обзора по данным Яндекс.Маркета – ~7 300 рублей).
|
|
|
|
|
FSP Aurum CM 650 (AU-650M) |
|
|
|
XFX XTR (P1-650B-BEFX) |
|
|
|
FSP Epsilon 80 Plus |
|
|
|
Thermaltake ToughPower Grand (TPG-650MPCE) |
|
|
|
Thermaltake TR2 Bronze (TRX-850MPCEU) |
|
|
|
EVGA SuperNOVA NEX650G (120-PG-0650-GR) |
|
|
|
Antec High Current Gamer (HCG-750M) |
|
|
|
HIPER K700 |
|
|
|
Corsair RM750 (CP-9020055-EU) |
|
|
|
Enhance EPS-1290GA |
|
|
|
AeroCool GT-700SG |
|
|
Забудьте о магии «1010» и возьмите достойный блок питания.
Выражаем благодарность:
- Компании Регард за предоставленный на тест блок питания FSP Epsilon 80Plus 1010.
- Фирме TZ Elettronica за доступ к специализированному тестовому оборудованию и неоценимую помощь в работе над проектом.
