Обзор Palit GeForce GTX 750 Ti KalmX
Полное название: Palit GeForce GTX750 Ti KalmX PCI-E 2048Mb, код производителя NE5X75T00941-1073H.
Упаковка и комплект поставки
реклама

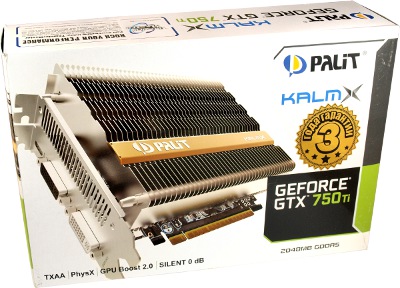

Модель Palit GTX 750 Ti KalmX поставляется в коробке средних размеров. На лицевой стороне приводится изображение новинки с пассивной системой охлаждения, отмечается поддержка последних графических технологий, объем видеопамяти 2 Гбайта и расширенная трехлетняя гарантия.

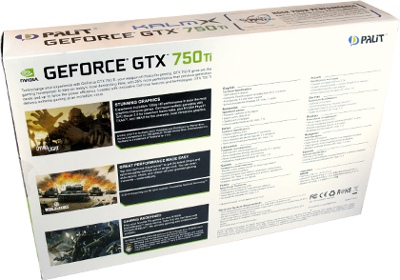

На противоположной стороне находится техническая спецификация графического ускорителя на разных языках, включая русский.
Никуда не исчезла и полюбившаяся манера размещать скриншоты популярных игр: каждое изображение сопровождается кратким описанием новых возможностей. Особенно внимательные пользователи могут заметить надпись о поддержке DirectX 12. Что это? Опечатка или будущее нововведение?
На месте и список системных требований: разработчики рекомендуют использовать блок питания мощностью не менее 300 Вт.
Внутри этой упаковки скрывается обычная картонная коробка, оберегающая видеокарту от механических повреждений.
реклама
По центру закреплен сам ускоритель в пакете-антистатике. Половину пространства занимает пустота.

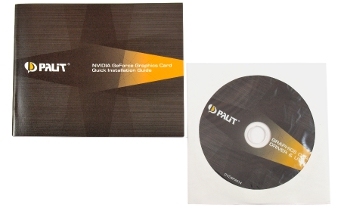

Комплект поставки находится в отдельном отсеке под видеокартой. Он скудный и не радует разнообразием, но все самое необходимое на месте:
- Руководство пользователя;
- Диск с программным обеспечением и драйверами.
Внешний вид и размеры

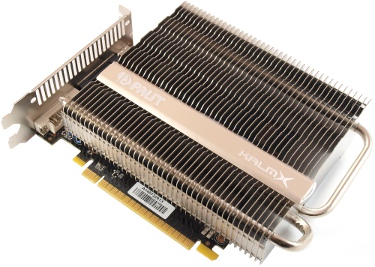

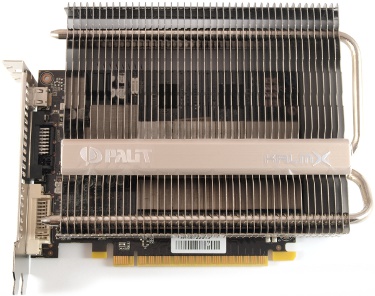

Внешний вид Palit GTX 750 Ti KalmX заслуживает уважения.

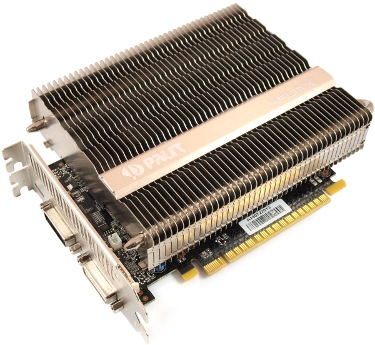

Радиатор выступает за края печатной платы и занимает два слота расширения. Общая длина видеокарты равняется 185 мм, а ширина и вовсе 141 мм.
Разработчикам пришлось пойти на подобный шаг с целью более эффективного отвода тепла в пассивном режиме, и без применения тепловых трубок здесь не обошлось.
Теплорассеиватель покрывает почти всю площадь печатной платы. Он набран из массива тонких пластин интересной геометрической формы.

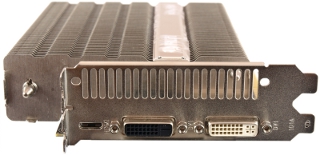

Для вывода изображения предусмотрен следующий набор интерфейсов:
- Один DVI-I;
- Один DVI-D;
- Один MiniHDMI;
Согласно технической информации графическим ускорителем поддерживаются следующие разрешения:
- Цифровое – до 4096 х 2160;
- Аналоговое – до 2048 x 1536.
реклама
Инженеры отказались от разъема дополнительного питания, который усложнил бы конструкцию радиатора и сказался бы на энергопотреблении модели, составляющем 60 Вт в случае разгона.

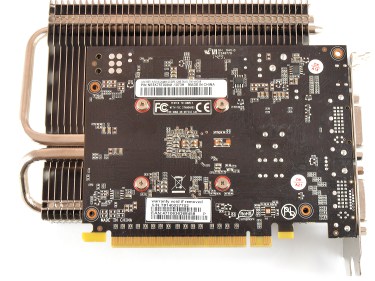

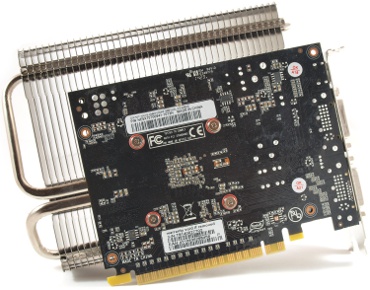

Только при взгляде с обратной стороны печатной платы понимаешь, насколько большим получился охладитель.
На лицевую сторону нанесена декоративная пластина с логотипами компании и серии.
Система охлаждения
Насколько эффективна такая СО вы узнаете позже, а сначала посмотрим на конструкцию кулера.

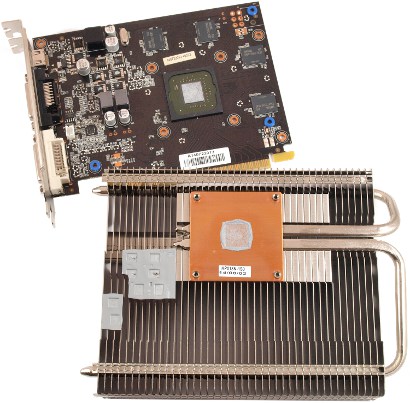

Система охлаждения фиксируется четырьмя подпружиненными винтами.

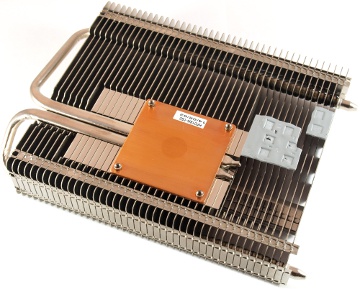

В основании радиатора для улучшения отвода тепла напаяна медная площадка, которая контактирует с графическим процессором.
Не забыли инженеры Palit и об охлаждении подсистемы питания, ведь их не обдувает никакой даже низкооборотистый вентилятор. Здесь используются две термопрокладки для транзисторов памяти и PLL.

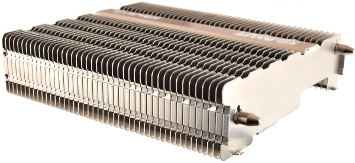

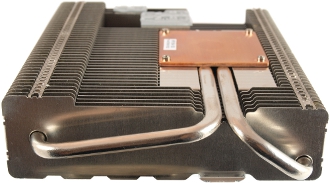

Залогом успеха пассивной конструкции служит не только площадь радиатора, но и две 6 мм тепловых трубки, обеспечивающих теплоперенос на края охладителя.
Пользователи, задающиеся вопросом «А можно ли повесить для уверенности вентилятор?», получат ответ «Можно». Благо его спокойно можно закрепить посредством стяжек как раз на разведенные тепловые трубки.
Печатная плата

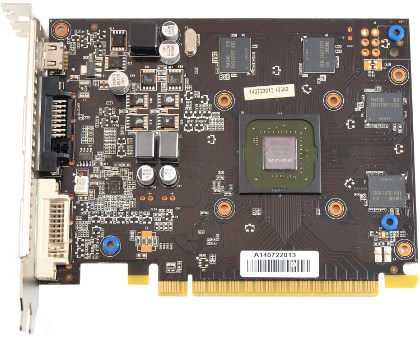

Графический ускоритель Palit GTX 750 Ti KalmX реализован на печатной плате эталонного образца. Инженеры компании прибегли лишь к применению качественных компонентов.
Подсистема питания построена по эталонной трехфазовой схеме 2+1 (для GPU и микросхем памяти соответственно).
Графический процессор оборудован защитной рамкой, которая способна обезопасить его от сколов и повреждений при установке и снятии системы охлаждения. Полное название GPU — GM107-400-A2.
На плате распаяны четыре микросхемы памяти объемом 512 Мбайт каждая производства Samsung и с маркировкой K4G41325FC-HC03. Общий объем видеопамяти составляет 2048 Мбайт.
