Обзор и тестирование материнской платы Asus H97M-E (страница 2)
реклама
Порты SATA расположились в правом нижнем углу материнской платы:
Всего в распоряжении H97M-E четыре порта SATA, вся четверка реализована силами набора системной логики Intel H97 и поддерживает режим работы 6 Гбит/с, сторонние контроллеры не используются.

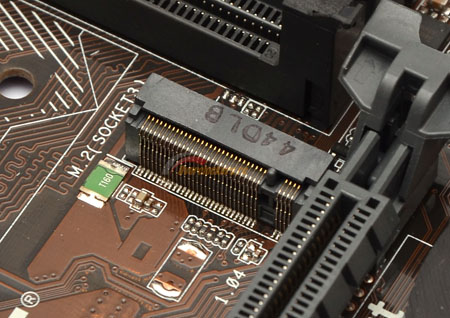

Помимо портов SATA, на системной плате распаян разъем M.2 Socket 3:
реклама
Данный разъем должен работать как в режиме PCI-E, так и в режиме SATA.
Производителем предусмотрено крепление для накопителей разной длины:
Точки крепления рассчитаны под наиболее популярные накопители длиной 60 мм и 80 мм.

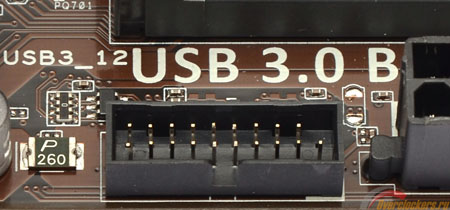

Колодка для подключения корпусных портов USB 3.0 расположена примерно посередине правого края материнской платы:
Все порты USB 3.0 (два в виде колодки для подключения корпусных портов и четыре на интерфейсной панели) реализованы силами набора системной логики Intel H97, сторонние контроллеры не используются.
реклама
Звуковой тракт находится в левом нижнем углу материнской платы:

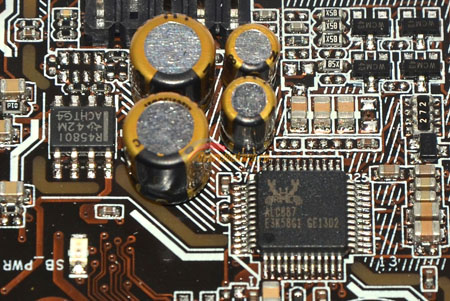

В качестве контроллера используется Realtek ALC887, неподалеку расположена микросхема усилителя для наушников Texas Instruments R4580I. Хотя звуковой контроллер и относится к бюджетному классу, радует, что производитель не стал экономить на такой вещи, как усилитель для наушников.
В качестве сетевого контроллера используется Realtek 8111GR:
Решение не лучшее, но для недорогой платы сложно ожидать использование контроллеров Intel.
В качестве Multi-IO применена микросхема Nuvoton NCT5338D:
На задней панели Asus H97M-E расположены:
- Два PS/2 порта для клавиатуры/мыши;
- Один HDMI;
- Один DVI-D;
- Один D-SUB;
- Один LAN;
- Четыре USB 3.0;
- Два USB 2.0;
- Три аудиовхода/выхода 3.5 мм mini-jack.
Конфигурация I/O панели бедна, как минимум хочется большего числа портов USB и наличия оптического SPDIF, из положительных качеств можно отметить лишь наличие сразу трех видеовыходов.
Фотография материнской платы, позволяющая оценить высоту компонентов.
Расположение элементов Asus H97M-E.
реклама
Система охлаждения
Система охлаждения материнской платы состоит только из одного радиатора, который установлен на микросхему системной логики Intel H97. К сожалению, преобразователь питания процессора «голый», в его случае не предусмотрено даже отверстий для потенциального крепления радиатора.
Что касается микросхемы Intel H97, то для ее охлаждения используется теплорассеиватель средних размеров:
С учетом низкого тепловыделения системной логики эффективности такого решения должно хватить с запасом.
Для крепления радиатора используются подпружиненные пластмассовые «гвозди», а во избежание перекоса радиатора и скола микросхемы по углам радиатора присутствуют небольшие резиновые «подушки». Примененный термоинтерфейс можно охарактеризовать словом «затвердевший», при надобности он легко соскабливается ногтем.
Система питания
Преобразователь питания процессора выполнен по четырехфазной схеме:
Контроллер промаркирован как DIGI+ ASP1252, в качестве транзисторов используется по три Onsemi NTMFS4C09N на каждую фазу. Не сказать, чтобы преобразователь питания был бы слабым – нет, в теории его должно бы хватить и для разгона Core i7-4770K с применением суперкулеров и даже жидкостных систем охлаждения. Однако неприятным фактором здесь выступает отсутствие на силовых элементах каких-либо радиаторов. Так что при разгоне процессора как минимум следует озаботиться наличием обдува преобразователя питания.
Преобразователь питания памяти однофазный:
Как и в случае с преобразователем питания CPU, фаза питания построена на базе трех транзисторов Onsemi NTMFS4C09N.
Технические характеристики Asus H97M-E
Поддерживаемые процессоры | Intel Socket 1150 for 4th Generation Core i7/Core i5/Pentium/Celeron Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 *The Intel Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel H97 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1333 / 1600 МГц |
Слоты расширения | 1 x PCI-E 3.0 X16 3 x PCI-E 2.0 X1 |
Поддержка Multi-GPU | Нет |
Поддержка SATA/RAID | Intel H97: 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1 x M.2 Socket 3 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | Realtek 8111GR, 1 x Gigabit LAN Controller(s) |
Аудио | Realtek ALC887 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Front Panel Jack-retasking Audio Feature: - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs |
USB 2.0 | Intel H97: 8 x USB 2.0 (2 порта на I/O панели, 6 в виде колодок для подключения корпусных портов) |
USB 3.0 | Intel H97: 6 x USB 3.0 (4 порта на I/O панели, 2 в виде колодок для подключения корпусных портов) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT5538D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 2 PS/2 порта для клавиатуры/мыши 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x LAN 4 x USB 3.0 2 x USB 2.0 3 аудиовхода/выхода 3.5 мм mini-jack |
Фирменные технологии | Asus 5X Protection: - Asus DIGI+ VRM - 4 Phase digital power design - Asus Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - Asus ESD Guards - Enhanced ESD protection - Asus High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - Asus Stainless Steel Back I/O - 3x more durable corrosion-resistant coating Asus EPU: - EPU Asus Exclusive Features: - GPU Boost - AI Suite 3 - Ai Charger - Anti-Surge - USB 3.0 Boost - Disk Unlocker - Crystal Sound 2 Interactive HomeCloud - Media Streamer Asus Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution - Asus Fan Xpert 2+ Asus EZ DIY: - Asus CrashFree BIOS 3 - Asus EZ Flash 2 - Asus UEFI BIOS EZ Mode - Push Notice Asus Q-Design: - Asus Q-Slot - Asus Q-DIMM |
Размеры, мм | 244 x 198 |
Форм-фактор | Micro-ATX. |
