Обзор корпуса Thermaltake Urban T31 (страница 4)

Система охлаждения

Система охлаждения Thermaltake Urban T31 в штатной комплектации насчитывает в себе два вентилятора типоразмера 120 х 120 х 25 мм с номинальной скоростью вращения крыльчатки ~1000 об/мин (тахометр материнской платы зафиксировал ~1100 об/мин). Один расположен на фронтальной панели в нижней части и функционирует на вдув. Второй – выдувающий – в тыловой части.

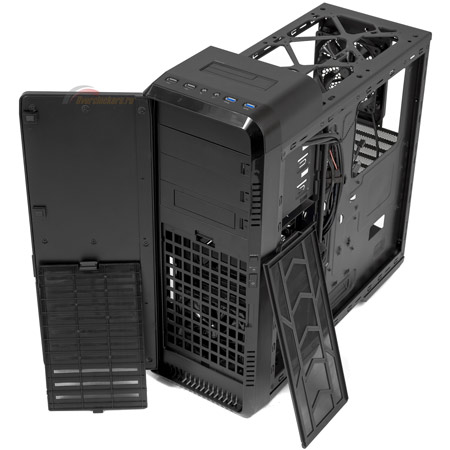

Защита от пыли оказалась хороша, все заборные вентиляционные решетки оборудованы быстросъемными противопылевыми фильтрами: фронтальный, верхний и нижний.

Расширить СО корпуса можно до шести вентиляторов. Так, на фронтальной панели имеется место для второго 120-мм вентилятора. На верхнюю панель можно установить две 140- или 120-мм “вертушки”. Наконец, на днище имеется посадочное место для одного 120-мм вентилятора.

В заключение стоит отметить, что Urban T31 не оборудован средствами для изменения скорости вращения вентиляторов.

Технические характеристики Thermaltake Urban T31

Тестовый стенд

Во время испытаний в Thermaltake Urban T31 собиралась следующая система:

• Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
• Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
• Система охлаждения процессора:
• Радиатор: Noctua NH-L12;
• Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Crucial Ballistix Tactical DDR3-1866 (PC-14900) CL9, 2 x 8192 Мбайт;
• Видеокарта: Gainward Phantom GeForce GTX 580 3072 Мбайт;
• Жесткие диски:
• Corsair Force GS 128 Гбайт (SSD), 1 шт. (системный);
• Western Digital Caviar Blue WD10EALX SATA3, 1 Тбайт (2 пластины, 4 головки), 3 шт.;
• Блок питания: Enermax MODU 87+, 600 Вт;
• Корпус:
• Thermaltake Urban T31;
• открытый стенд;
• Операционная система: Windows 8.1 64-бит.

Методика тестирования, используемые утилиты

Эффективность системы охлаждения Thermaltake Urban T31 сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

Тестирование видеокарты проходило в трех режимах: в штатном, при наличии двух вентиляторов; с установленным на фронтальную панель дополнительным 120-мм вентилятором на вдув и скоростью вращения крыльчатки ~1200 об/мин (+fan front); в режиме, когда этот вентилятор переставлялся на днище и также работал вдувающим (+fan bottom).

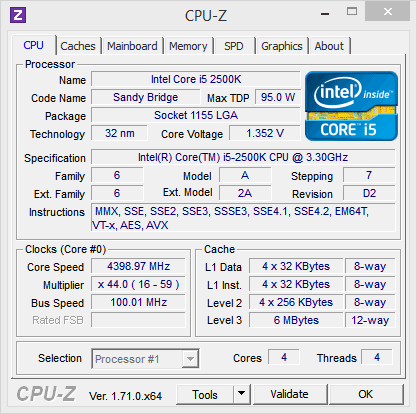

Процессор разгонялся до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.35 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z в нагрузке составляло 1.352 В. Оперативная память функционировала на частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.

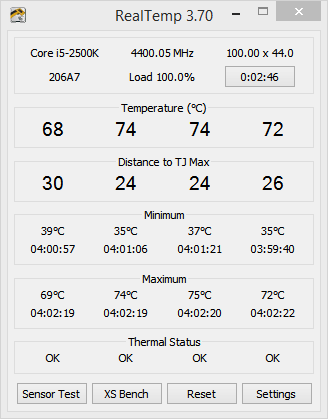

Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.

Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим “Access Time”, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 60 мин. Температурные показатели с “винчестеров” снимались с помощью программы HWMonitor 1.25.

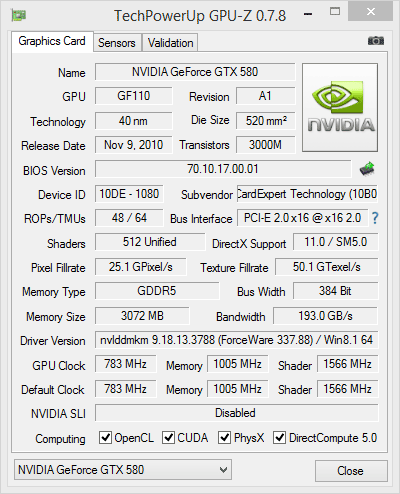

Видеокарта функционировала на частотах 783 МГц по ядру и 4020 МГц по памяти. Напряжение ядра в нагрузке составляло 1.05 В.

Для прогрева видеокарты использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:

• API: DirectX 11.0;
• Quality: High;
• Tessellation: Normal;
• Anti-aliasing: 4x;
• Resolution: 1920 x 1200.

Скорость вращения СО видеокарты при тестировании последней задавалась как фиксированная – ~1900 об/мин (51%). Нагрев видеоускорителя проводился в течение 30 мин, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.1.

Стоит учесть, что стендовый видеоускоритель имеет нереференсный дизайн и соответствующую СО. В виду этого, значительная часть нагретого картой воздуха может скапливаться внутри системного блока.

Для лучшей наглядности список программного обеспечения был занесен в таблицу.

Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.

Тест Thermaltake Urban T31

На графиках ниже представлены результаты тестирования.

Корпус Thermaltake показал приемлемую эффективность охлаждения CPU, хотя результат не так уж и мал: проигрыш открытому стенду составляет 6 градусов по Цельсию. Установка кулера башенной конструкции теоретически должна сократить разницу, однако при этом стоит помнить о максимальной высоте системы охлаждения ЦП в 155 мм. А таких моделей на рынке значительно меньше, нежели наиболее распространенных «башен» высотой 160 мм.

Эффективность охлаждения графического адаптера не впечатлила, результаты повергнут в уныние даже неискушенного пользователя. В режиме с двумя штатными корпусными вентиляторами температура GPU поднимается до 97°C, после чего срабатывает защита от перегрева.

Добавление вентилятора на фронтальную панель (при одновременном удалении верхней корзины HDD) ситуацию не меняет. Во всяком случае, на средних оборотах СО видеокарты, когда шум от ее вентилятора исходит умеренный и не раздражает. Перестановка вентилятора на днище улучшает картину, позволяя видеокарте функционировать без активации защитных функций, но все равно температура приближается к критической – 95°C.

Да и с охлаждением жестких дисков ситуация не столь хороша, как хотелось бы, и это при наличии активного обдува HDD. Температура «винчестеров» в нагрузке составляет 43°C, в то время как на открытом стенде она подскакивает до 48°C. Возможно, вина лежит на плохо продуваемой корзине HDD.

Уровень шума Thermaltake Urban T31

Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумопоглощающие свойства корпуса и сравнить с шумом от открытого стенда. Скорость вращения вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин). Тестирование проводилось при наличии в корпусе двух штатных вентиляторов при их номинальной скорости вращения.

Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 1 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов и вверх на 20 градусов.

Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

На графике ниже можно ознакомиться с результатами тестирования.

На этот раз Thermaltake Urban T31 оказался очень хорош. Корпус проигрывает открытому стенду всего 1 дБ. Не идеал, но значительно лучше большинства решений класса «решето».

Активное перемещение головок HDD привносит среднее по тону стрекотание. «Громыхания» не ощущается, а передача вибрации слабая.

Заключение

По итогам тестирования Thermaltake Urban T31 оставляет неплохое впечатление, как в плане функциональности, так и по уровню шума. Но все же чувствуется недостаточно хорошая оптимизация продукта в части охлаждения компонентов: налицо посредственная эффективность охлаждения жестких дисков и графического адаптера. Последний так и вовсе входит в пике, даже при установке дополнительного вентилятора для его обдува. При использовании корпуса в штатной поставке вряд ли стоит собирать в нем производительный игровой ПК. Здесь стоит задуматься о расширении СО и о замене штатных вертушек на более производительные.

Помимо шумоизоляции, Urban T31 оборудован хорошей защитой от пыли. Нельзя не отметить наличие док-станции для «горячего» подключения накопителей различных типоразмеров, а также внешнего отсека для 3.5-дюймового устройства. В плюсы можно занести быструю и удобную установку жестких дисков, без применения винтов, а также продуманную систему скрытой укладки проводов с достаточным местом за поддоном системной платы. В минусы, помимо вышеупомянутой проблемы с охлаждением видеокарты, можно занести поддержку процессорных кулеров высотой только 155 мм. Хотелось бы хотя бы 160 мм.

Что касается стоимости Thermaltake Urban T31, то в московской рознице она составляет ~3200 рублей для простого варианта корпуса. Модификация с прозрачным акриловым окном на левой боковине оценивается на 400-500 рублей дороже.

Плюсы Thermaltake Urban T31:

• Наличие шумоизоляции и низкий уровень шума;
• Хорошая защита от пыли;
• Грамотная система организации кабелей;
• Наличие док-станции для «горячего» подключения накопителя;
• Внешний 3.5-дюймовый отсек;
• Удобная установка HDD.

Минусы корпуса:

• Не слишком хорошее охлаждение компонентов, в особенности видеокарты;
• Ограничение по высоте в 155 мм для кулера CPU.
