Обзор и тестирование двух видеокарт Radeon R9 280: модели MSI R9 280 Gaming 3G и XFX R9 280 Black Double Dissipation Edition (страница 2)
реклама
Система охлаждения
MSI R9 280 Gaming 3G
реклама

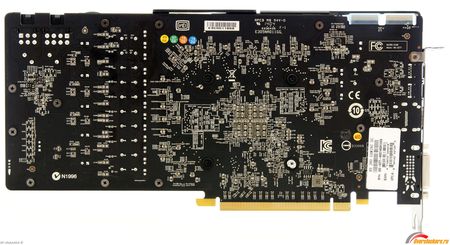

Система охлаждения MSI представляет собой уже знакомую нам конструкцию Twin Frozr. Пара больших 85 мм вентиляторов сочетается с массивным никелированным радиатором, прячущимся под металлическим кожухом.
Так как высота вентиляторов небольшая, то разработчики решили использовать девятилопастную конфигурацию с острым углом атаки лопастей. Благодаря этому, уровень шума, издаваемого системой охлаждения при низких оборотах, не будет высок, но после преодоления определенного рубежа сильно возрастет.

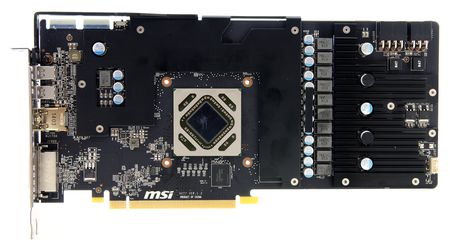

Под радиатором установлены две пластины. Первая исключает изгиб платы и параллельно охлаждает микросхемы памяти. Одна микросхема, впрочем, остается без должного ухода. Видимо, тянуть до нее пластину не входило в планы MSI. Вторая часть охлаждения – это радиатор системы питания. Не понимаю, почему компания отказалась от объединенной версии пластины. При таком раскладе плата получила бы дополнительную площадь радиатора и еще меньше была бы подвержена изгибу.
Кстати, инженеры MSI полностью отказались от подпружиненных винтов. Теперь обе пластины привинчиваются обыкновенными винтами с интегрированными в них прокладками.

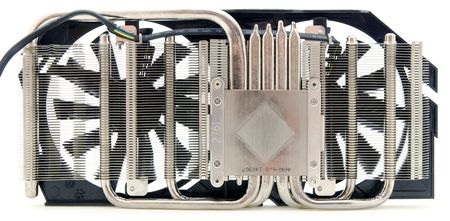

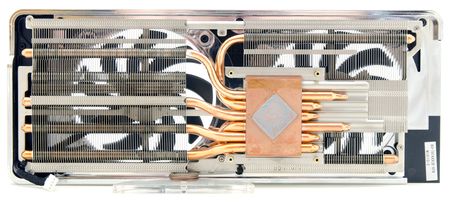

Основной радиатор уже не раз встречался нам на графических ускорителях производства MSI. Компания не была замечена в упрощении его конструкции в зависимости от типа видеокарты. Конкретно в данном случае используются четыре тонких и одна толстая тепловых трубки. Расстояние между ребрами небольшое.
реклама
XFX R9 280 Black Double Dissipation Edition

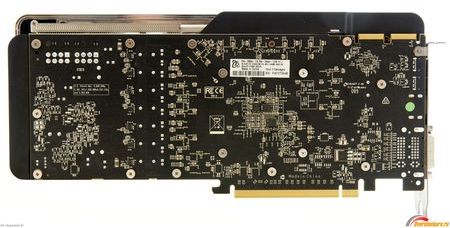

Система охлаждения XFX хоть и осталась узнаваемой, но серьезно видоизменилась. Время странных кожухов и кривой сборки прошло, теперь конструкция напоминает законченное устройство из высшей лиги. Создается ощущение, что кто-то пригласил дизайнера и реализовал его задумки в действительно привлекательную СО.
Стоит отметить, что между радиатором, кожухом и пластиной практически нет щелей. Визуально графический ускоритель XFX похож на единый, неразборный блок. Хотя, конечно же, система охлаждения полностью разборная и обслуживаемая.

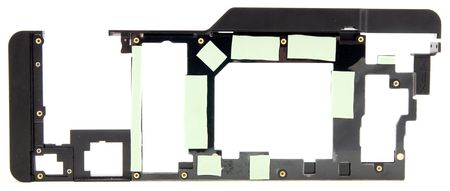

Под радиатором находится пластина, сделанная из двух материалов. Большая ее часть отлита из пластика, а нижняя, контактирующая с памятью и элементами питания, из тонкого металла. Уже на этом этапе возникают опасения по поводу эффективности такого решения. В дальнейшем это подтвердят тесты производительности СО. Зато нашлось место для логотипа XFX.
Основной радиатор использует горизонтальное размещение тепловых трубок. Всего нашлось место для установки шести трубок одинакового диаметра.
Высота ребер, как и всей системы, очень маленькая. Связано это с тем, что вентиляторы установлены высокие, девятилопастные. Скорее всего, расчет сделан на то, что они справятся с непосильной задачей. Ведь отсутствие открытых полостей под радиатором создает дополнительную нагрузку и снижает эффективность теплоотвода от теплорассеивателя.
Тестовый стенд
Тестирование видеокарт MSI R9 280 Gaming 3G и XFX R9 280 Black Double Dissipation Edition проходило в составе следующей конфигурации:
- Материнская плата: Asus Maximus VII Hero (Intel Z97, LGA 1150);
- Процессор: Intel Core i7-4790К 4200 МГц (100 МГц х 42, 1.25 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair Vengeance 2400 МГц, 2 модуля x 8 Гбайт, (10-12-12-31-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: Asus Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
реклама
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место, если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (иногда от 10%, когда это позволяет PWM вентилятора/ов) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей – температуру в простое, с черной – уровень шума.
Напомню, что в данном случае все подопытные графические ускорители тестировались с заводскими частотами.
Температура графического ядра и обороты вентилятора/ов.

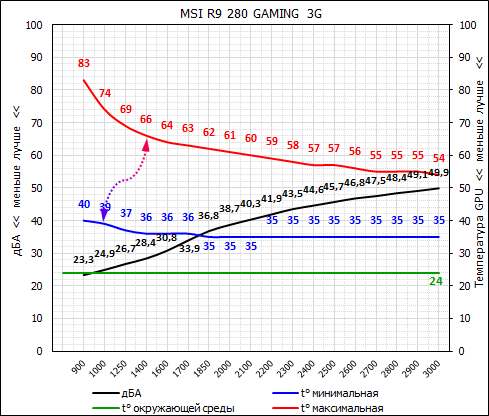

MSI R9 280 Gaming 3G
Странно, обычно компания использует все возможности, чтобы снизить уровень шума и в простое, и под нагрузкой. Видимо, Radeon R9 280 в понимании MSI и так бесшумный, и 25 дБА достаточно для того, чтобы выйти в лидеры на фоне конкурентов.

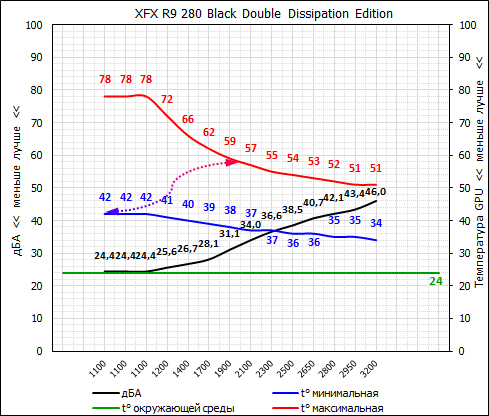

XFX R9 280 Black Double Dissipation Edition
Обороты вентиляторов модели XFX долгое время никак не хотели увеличивать ход. В диапазоне от 20% до 30% едва ли можно заметить изменения. Потом обороты линейно возрастают вплоть до 3200 об/мин. Для конструкции с плотным расположением ребер и крутыми лопастями в вентиляторах инженерам XFX удалось подобрать оптимальные режимы работы.
Температура системы питания и обороты вентилятора/ов.

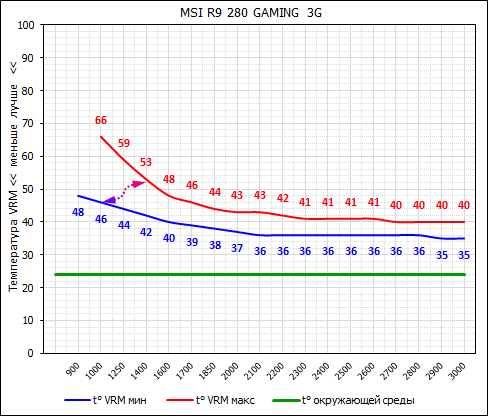

MSI R9 280 Gaming 3G
Охлаждение MSI благодаря достаточному пространству для выхода нагретого воздуха является если не эталоном, то явным фаворитом.
XFX R9 280 Black Double Dissipation Edition
Как и предполагалось, замкнутая система охлаждения XFX с трудом рассеивает тепло и сильно греет силовые цепи. И, тем не менее, 1900 об/мин хватает для должного охлаждения VRM.
