Обзор и тестирование панели управления вентиляторами Aerocool CoolTouch-E (страница 2)

Особенности сборки

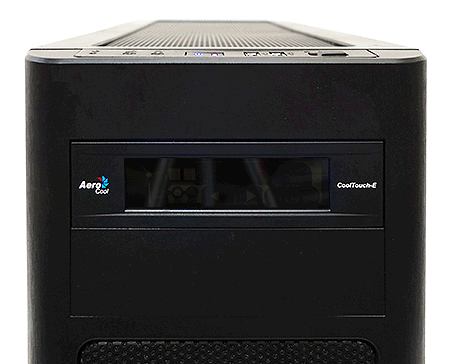

С точки зрения установки устройство достаточно простое. Четырьмя комплектными винтиками оно было закреплено в отсеке 5.25”, все провода были пропущены за поддоном и подключены к вентиляторам и питанию.

К Aerocool CoolTouch-E были подключены два нагнетающих 120 мм вентилятора на лицевой панели корпуса, 120 мм вытяжной вентилятор на верхней стороне, над процессорным сокетом, и вентилятор CPU.

Описание работы

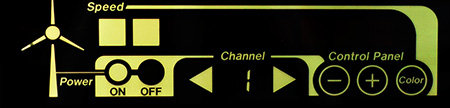

Особенностью панели является сенсорный жидкокристаллический экран. И все взаимодействие с устройством происходит с помощью нажатий на дисплей.

Элемент «Channel» предназначен для выбора вентилятора, управление которым будет осуществляться в данный момент. С помощью элементов «+» и «–» происходит переключение между тремя режимами, в которых контролируемый вентилятор работает на 100, 75 и 50 процентах от максимальных оборотов. Индикация изменения режима происходит в верхней части панели в виде полоски состояния. А скорость анимации элемента, похожего на ветряной генератор, зависит от оборотов.

С помощью элементов «ON-OFF» осуществляется включение или выключение выбранного вентилятора. При выключении установленный уровень оборотов не сбрасывается, и при последующем включении возвращается к прежней отметке.

С помощью элемента «Color» выбирается один из семи цветов подсветки или ее отключение в циклическом режиме. Выбранный цвет сохраняется индивидуально для каждого вентилятора.

Дабы не размещать семь однотипных изображений, проиллюстрируем изменение цветов подсветки gif-анимацией…

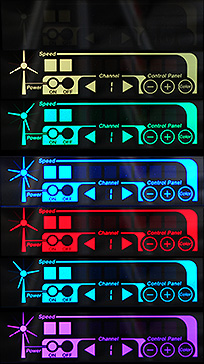

… и общей компиляцией.

Ниже приводится соответствующий видеоролик:

На видео заметно, что индикатор оборотов при выборе вентилятора #4 неподвижен. Это канал, который во время записи ролика умышленно не задействовали, оставив вентилятор процессорного кулера под контролем материнской платы. Интересная особенность именно CoolTouch-E, при подобном эксперименте с CoolTouch-R панель никак не рапортовала, что контролируемый канал находится без нагрузки.

Инструментарий

Методика тестирования

На этот раз было решено ограничиться замером уровня шума в четырех режимах:

• Все четыре вентилятора работают на полную мощность;
• На 75% от максимальных оборотов;
• На 50% от максимальных оборотов;
• Полностью выключены.

Тесты проводились в тихое время суток. Скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимально доступном уровне – 20% (около 1000 оборотов в минуту).

Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

На минимальных оборотах всех четырех вентиляторов (50% от номинала) шум тестовой системы составил 33 дБ, всего на 3 дБ выше, чем когда все корпусные вертушки отключены (шум издает только блок питания и турбина графического ускорителя). Другими словами, система практически бесшумна, при этом ее стабильности достаточно для веб-серфинга, просмотра фильмов или прослушивания музыки. А ведь при данных видах использования ПК это очень важно.

Существует возможность подобрать оптимальные скорости для вентиляторов таким образом, чтобы система была стабильна под нагрузкой и производила минимальное звуковое давление. Благо в руках пользователя целых двенадцать вариантов настройки системы охлаждения (три режима для четырех вентиляторов).

Заключение

Если сравнивать Aerocool CoolTouch-E с флагманом CoolTouch-R, то на его фоне младшая модель выглядит бедновато. И если отсутствие кардридера, возможно, не такой уж важный фактор, то тот факт, что дисплей выглядит скромнее – очевиден. Да и отсутствие индикации температуры к плюсам не отнести.

Однако со своей основной функцией – управлением оборотами вентиляторов, устройство справляется отлично. Пусть разница в цене по сравнению со старшей версией не так велика, но для кого-то она может оказаться существенной.

Плюсы панели Aerocool CoolTouch-E:

• Высокое качество изготовления;
• Привлекательный внешний вид;
• Добротная упаковка.

Минусы

• Функциональность по сравнению с CoolTouch-R урезана, при этом цена могла бы быть ниже.

Выражаем благодарность:

• Компании Aerocool за предоставленную на тестирование панель Aerocool CoolTouch-E.
