Обзор и тестирование видеокарты EVGA GeForce GTX 780 Ti Superclocked (страница 2)

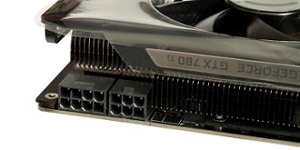

Дополнительное питание осуществляется с помощью одного шести- и одного восьмиконтактного разъемов, размещенных на краю печатной платы. Инженеры постарались сделать комфортным подключение соответствующих кабелей, оставив свободное место для защелок.

Согласно официальным данным блок питания должен обладать суммарной мощностью 600 Вт и более для одиночной модели. Заявленный уровень TDP видеокарты EVGA составляет 250 Вт.

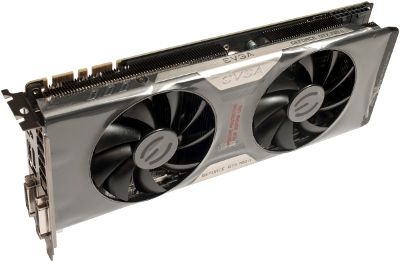

К слову, габариты EVGA GeForce GTX 780 Ti Superclocked получились относительно компактными. Длина видеокарты составляет 266 мм, а ширина не превышает 117 мм, при этом новинка занимает всего два слота расширения.

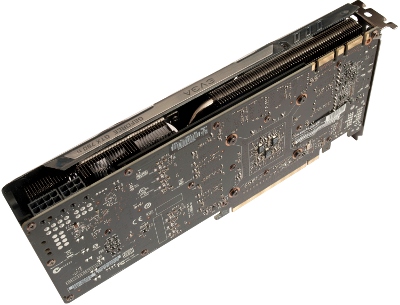

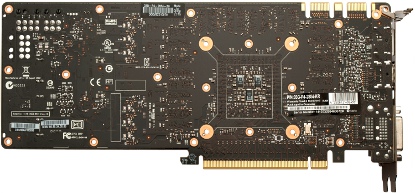

Обратная сторона ускорителя лишена какой-либо металлической пластины, защищающей печатную плату от механических повреждений и изгиба текстолита.

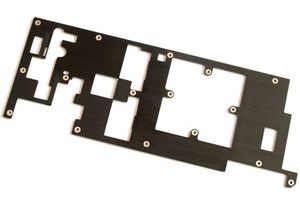

Но полностью от этого элемента отказываться не стали, разместив его со стороны графического процессора на печатной плате.

Система охлаждения

Оригинальная система охлаждения EVGA Active Cooling Extreme претерпела ряд особых изменений, благодаря чему производитель заявляет улучшенный отвод тепла от мосфетов и уменьшенный нагрев графического процессора. Но обо всем по порядку.

Сам кулер крепится четырьмя подпружиненными винтами.

Под массивным радиатором скрывается печатная плата, закрытая черной металлической пластиной, на которой остались следы от тепловых трубок.

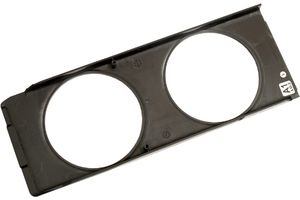

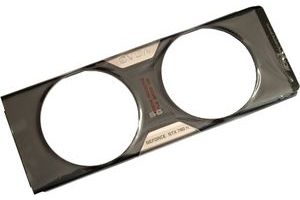

Для облегчения конструкции кожух сделан из пластмассы и оснащен серебряными металлическими вставками по центру. Больше он ничем не примечателен.

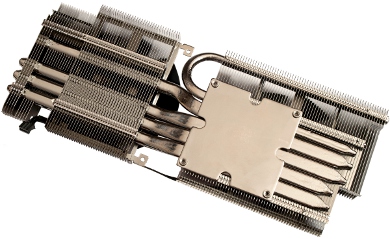

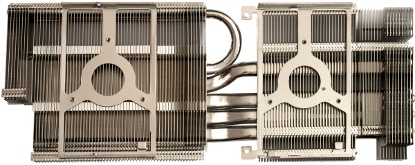

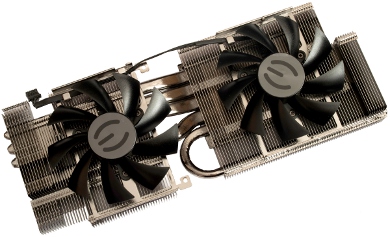

Под ним скрывается достаточно массивный радиатор, состоящий из двух секций алюминиевых никелированных пластин, набранных на пять тепловых трубок (диаметр центральных – 10 мм, U-образной – 6 мм). Все соединения тщательно пропаяны, что повышает теплоперенос.

Два крупных вентилятора с диаметром лопастей 88 мм, которые крепятся к специальным салазкам, произведены фирмой Power Logic.

Согласно приведенной на наклейке информации их маркировка PLA09215B12H, а вольтамперная характеристика – 12 В и 0.55 А. Опытным путем было установлено, что скорость вращения крыльчаток составляет 1050-3450 об/мин.

В основании радиатора используется никелированная медная пластина, охватывающая все тепловые трубки. Они покрыты слоем никеля, который препятствует их окислению и падению КПД в процессе эксплуатации.

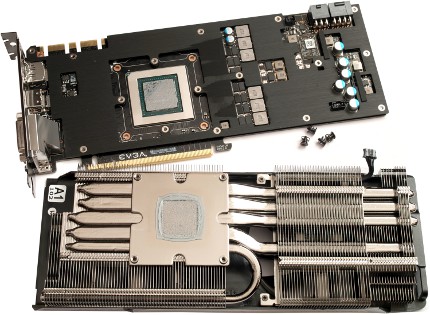

После снятия основной части системы охлаждения можно видеть размещенную на печатной плате пластину, которая отводит тепло от элементов подсистемы питания и микросхем памяти. Во избежание короткого замыкания контакт происходит через термопрокладки.

Печатная плата

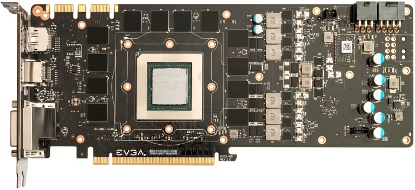

Сама видеокарта выполнена на текстолите черного цвета длиной 266 мм. Инженеры EVGA использовали референсную версию печатной платы без изменений в расположении основных элементов.

В основе лежит графический процессор NVIDIA GK110-425-B1, произведенный по 28 нм техпроцессу в начале ноября 2013 года.

Подсистема питания осталась нетронутой и выполнена по стандартной для референсной модели схеме 6+2+1 (для GPU, памяти и PLL соответственно).

Управляет фазами питания графического процессора контроллер NCP 4206 производства ON Semiconductor, спрятанный почему-то за наклейку.

На плате распаяны двенадцать микросхем памяти по 256 Мбайт каждая производства SKhynix с шиной обмена данных 384 бита, что обеспечивает общий объем памяти в 3 Гбайта. Маркировку прочитать не удалось. Паспортная частота памяти – 1750 МГц (эффективная частота 7000 МГц).
