Ruby Value Edition 240 Гбайт (R3S240GBSM)
По странному стечению обстоятельств, первоначально накопители этой серии появились в продаже под брендом AMD, хотя никакого отношения к нему не имеют. Сейчас ошибка в большинстве прайс-листов магазинов уже исправлена, но дело сделано: на новинку практически неизвестной в СНГ компании Galt Advanced Technology многие обратили внимание.
Крупная коробка белого цвета с прозрачным окошком, через которое видно саму модель. Обычно SSD-накопители поставляются в более компактной упаковке.
реклама
Комплектация устройства не из бедных:

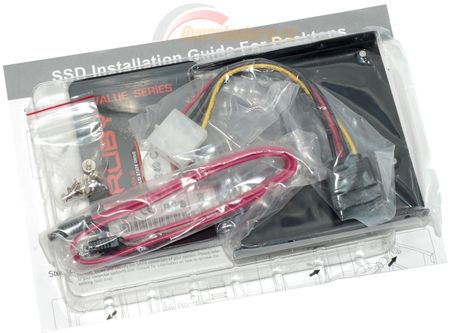

Обнаруживается переходник питания Molex-SATA, SATA-шлейф, адаптер для установки накопителя в стандартное посадочное место, рассчитанное на HDD форм-фактора 3.5”, а также инструкция по установке.

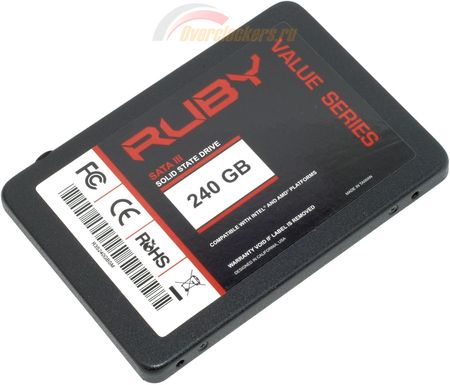

Корпус продукта выполнен из металла с покрытием черного цвета, шероховатого на ощупь.

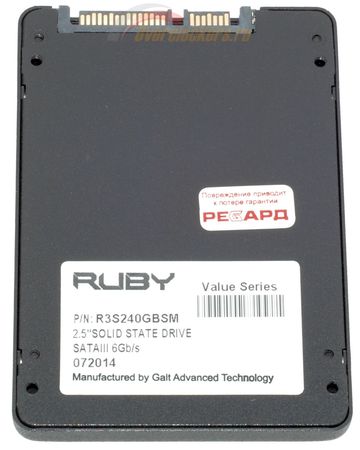

Обратите внимание, что отсутствуют какие-либо логотипы и прочая информация не только об AMD, но и вообще об изготовителе. Вообще ничего. Все, что можно найти, так это «Разработано в Калифорнии, США» и «Изготовлено на Тайване». При этом на коробке и на самом накопителе нет штрих-кодов ни в формате EAN, ни UPS, поэтому узнать местоположение его производства невозможно. Лишь на днище корпуса обнаруживается этикетка с упоминанием производителя.
Устройство изготовлено американской фирмой Galt Advanced Technology, причем, судя по всему, малоизвестной не только у нас, но и на своей исторической родине.
реклама
Аппаратная составляющая моделей Ruby Value Edition – это «референс»-дизайн Silicon Motion, разработанный ею для собственного NAND-контроллера SM2246EN. Память практически лишена какой-либо маркировки – лишь мелкий цифро-буквенный пятисимвольный код.
Скорее всего, перед нами флеш-память, основанная на кристаллах MLC NAND производства Micron, изготовленная по нормам 20 нм техпроцесса. Ну а с учетом отсутствия какой-либо маркировки микросхем – самый дешевый вариант, вероятнее всего, изготовления Spectek (дочерней компании Micron). Забегая вперед, отмечу, что прошивка, судя по ее обозначению «N0530C», более новая, нежели в протестированных ранее Kingmax SME32 Xvalue.
Дизайн платы несколько изменился в сравнении с теми, что мне доводилось видеть до этого. В частности микросхема буферной памяти DDR3 Nanya NT5CB128M16BP объемом 256 Мбайт перебралась на обратную сторону платы, а микросхема контроллера теперь развернута под углом к разъемам питания и интерфейса SATA.
Фирменное программное обеспечение мне не удалось, как нет оного и напрямую от Silicon Motion.
Transcend SSD370 256 Гбайт (TS256GSSD370)
Transcend SSD370 способен привлечь продвинутых пользователей, интересующихся различными новинками несколько глубже, нежели прочтение заголовков-лозунгов «новый», «быстрый», «эксклюзивный» – обращает на себя внимание заявление производителя об использовании собственного контроллера под названием Transcend TS6500. Насколько он хорош? Да и вообще, откуда взялся?

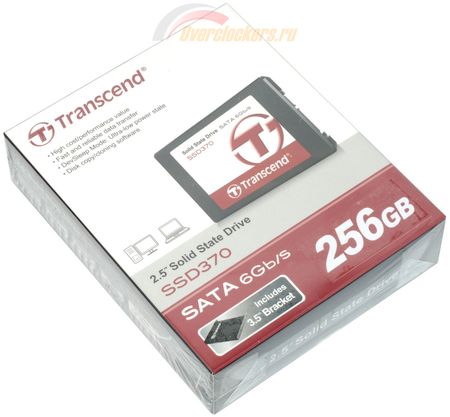

Пользователя встречает весьма крупная коробка, в которой больше воздуха, нежели чего-то полезного – все место внутри занимает обычный пластиковый блистер.

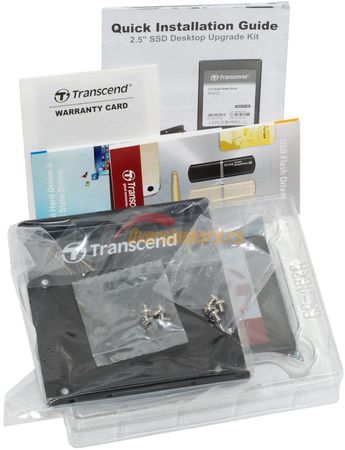

В комплекте присутствуют лишь сам SSD, крепежные винты, адаптер 2.5”<>3.5”, а также инструкция по установке и гарантийный талон. Зато нашлось место паре рекламных буклетов.

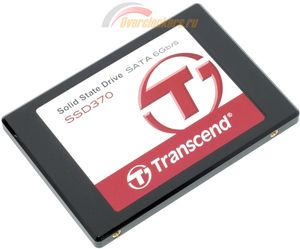

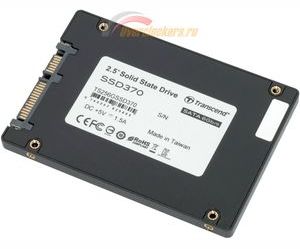

Сам твердотельный диск выполнен в пластиковом корпусе, не слишком надежном на ощупь.
Для скрепления днища и крышки используется всего один винт вместо привычных четырех, остальные заменены системой защелок. И он закрыт гарантийной пломбой.
реклама

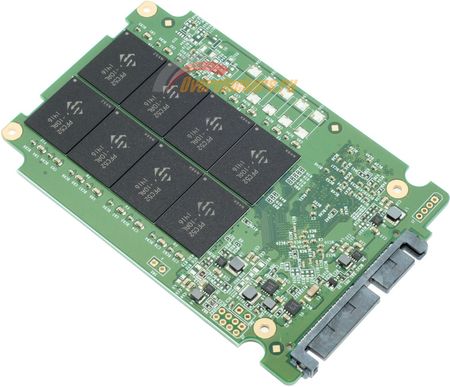

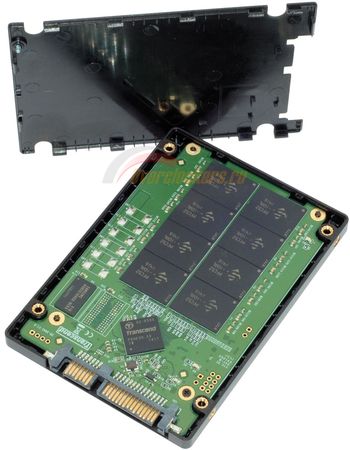

Печатная плата внутри накопителя изготовлена Transcend самостоятельно и по собственному дизайну. Контроллер – перемаркирован. В оригинале это – Silicon Motion SM2246EN. Его сопровождает микросхема DDR3 Samsung K4B2G1646Q-BCK0 объемом 256 Мбайт, используемая контроллером в качестве буфера для хранения необходимых для работы служебных данных.
Массив флеш-памяти набран шестнадцатью микросхемами с маркировкой Spectek PFC52 (она же FBML85C71KDBABH6), под которой скрывается MLC NAND, произведенная Micron по техпроцессу 20 нм.
Примечательно, что изначально плата рассчитывалась на установку конденсаторов для защиты данных при сбое питания, однако в конечном итоге контактные площадки остались пустовать.
Кстати, применяемый в SSD370 дизайн платы не единственный: существует еще как минимум один вариант, при котором микросхемы флеш-памяти расположены в смешанном порядке и который также допускает установку конденсаторов для накопления заряда (и они на нем также не напаяны). К сожалению, у меня не было возможности сделать его фотографии.
Технические характеристики
Сводная таблица спецификаций всех участников данного тестирования.
Тестовый стенд
Отнюдь не во всех «десктопных» материнских платах реализована поддержка команды DIPM, переводящей накопитель в режим «глубокого сна», в результате чего его энергопотребление падает до крайне низких значений. В относительных величинах разница может впечатлять: до пяти-семи раз, однако в фактическом отношении речь идет о значениях около одного ватта и менее. Последнее для обычного настольного ПК не играет никакой роли.
Но в то же время твердотельные накопители часто ставят в ноутбуки, и вопрос поддержки этой команды в конкретных моделях интересует пользователей во вполне практическом свете: режим DevSleep, в который переходит SSD с активной поддержкой DIPM, позволяет добавить к автономной работе лишних пять-десять минут, что иногда бывает критичным.
В процессе тестирования используются две материнских платы: Gigabyte GA-Z77X-D3H, не поддерживающая DIPM, и Zotac Z77-ITX WiFi (Z77ITX-A-E), где необходимая поддержка реализована. Это оказалось несколько проще, чем искать системную плату с нужными характеристиками «в одном»: тестирование только на одной модели Zotac оказалось нецелесообразно из-за того, что она в ряде тестов (например, на время доступа) демонстрирует несколько более низкий уровень производительности SATA-контроллера, нежели обычные платы на Intel Z77.
А во избежание повреждения процессорного сокета материнской платы (как известно, процессорный разъем типа LGA довольно хрупок и рассчитан на достаточно ограниченное число переустановок ЦП) было решено собрать две практически полноценных тестовых конфигурации: материнские платы прямо в сборе с процессором, оперативной памятью и прочим просто переставляются на стенде по мере необходимости. Общим остался только блок питания – Corsair HX750W мощностью 750 Ватт.
И в довершение удобства ротации тестовых конфигураций даже системные накопители использованы форм-фактора mSATA и установлены в соответствующие посадочные места на материнских платах, благо они предусмотрены на обеих. Также было решено отказаться от громоздких систем охлаждения в пользу компактных, типа Intel BOX. Собственно, на основной тестовой конфигурации (материнская плата Gigabyte) эта система охлаждения и установлена, а вторичной конфигурации (на материнской плате Zotac) достался нашедшийся в моих запасах некий Titan, модель которого благополучно забылась. С учетом минимальной эксплуатации (стенд запускается на считанные минуты) и экономичного процессора проблем с ним не возникает.
Конфигурация №1: тестирование работоспособности DIPM

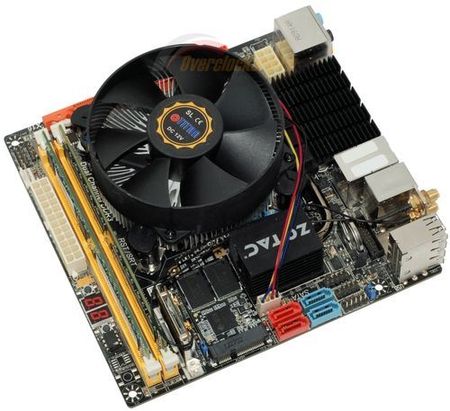

- Материнская плата: Zotac Z77-ITX WiFi (Z77ITX-A-E);
- Процессор: Intel Celeron G1610 «Ivy Bridge» 2.6 ГГц (штатный режим);
- Система охлаждения: Titan;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: интегрированное в CPU видеоядро Intel HD Graphics 2500;
- Оперативная память: 2 х 2 Гбайта Crucial DDR3-1333 (9-9-9-24), 1600 МГц с таймингами 9-9-9-24-1T;
- Дисковая подсистема:
- SSD KingSpec mSATA.6i 64 Гбайта (mSATA; JMicron JMF606 + 20 нм MLC 64 Гбит SyncNAND Intel, SVN474) установлен в mSATA2 – для операционной системы и тестовых приложений;
- Испытуемый накопитель подключался к порту SATA 6 Гбит/с на материнской плате посредством адаптера mSATA<>SATA, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.
Конфигурация №2: тестирование производительности

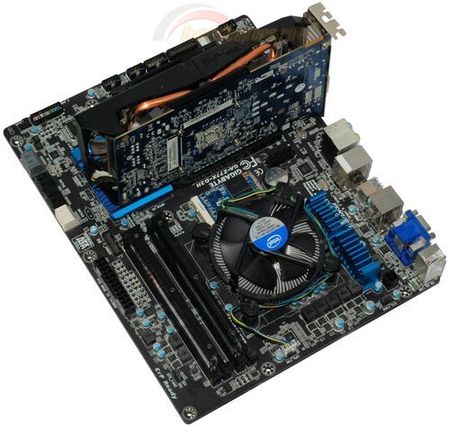

- Материнская плата Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16);
- Процессор: Intel Core i5-2500K «Sandy Bridge» 3.3 ГГц с разгоном до 4500 МГц при напряжении VCore 1.33 В (Turbo Boost отключен);
- Система охлаждения: Intel BOX;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: Sapphire Radeon HD 7870 (11199-16-20G);
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), 1866 МГц с таймингами 8-8-8-24-1T;
- Дисковая подсистема:
- SSD KingFast F8M 128 Гбайт (mSATA; JMicron JMF667H + 20 нм MLC 128 Гбит SyncNAND Micron; KFJ09001) установлен в разъем mSATA2 материнской платы – для операционной системы и тестовых приложений;
- Испытуемый диск подключался к порту SATA 6 Гбит/с на материнской плате посредством адаптера mSATA<>SATA, режим AHCI включен;
- Блок питания: Corsair HX750W, 750 Ватт;
- Корпус: открытый стенд.

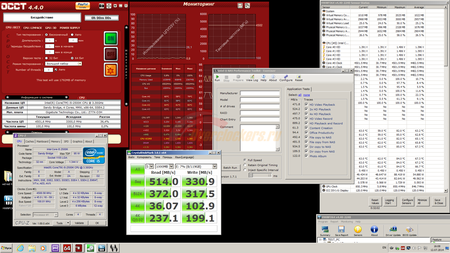

Многие наверняка обратили внимание на то, что в качестве системы охлаждения процессора используется обычная штатная СО. Возможно, это прозвучит неожиданно для некоторых читателей, однако ее вполне хватает для корректного проведения тестов, в ходе которых температура ЦП остается довольно далеко от пороговых значений, при которых срабатывает защита от перегрева («троттлинг»).
Ведь задачей является тестирование накопителей, а не процессора, поэтому нагрузка на него далека от максимальной (пиковые всплески нагрузки крайне непродолжительны) и проблем с перегревом, которые дали бы о себе знать при запуске Prime95 или LinX, попросту не возникает.
Программное обеспечение:
- Microsoft Windows 7 SP1 x64 со всеми текущими обновлениями;
- Драйверы набора контроллера SATA системной логики:
- Штатный драйвер msahci – для тестирования производительности;
- Intel Chipset Device Software 9.3.0.1026 и штатный драйвер msahci – тестирование работоспособности DIPM;
- AMD Catalyst 14.4.
Глобальные настройки операционной системы:
- Отключены индексация и дефрагментация;
- Не установлен антивирус;
- Отключена служба System Restore;
- Отключен спящий режим, профиль электропитания – «высокая производительность», «отключать диски – никогда»;
- Файл подкачки отключен;
- Создание файловой системы стандартными средствами ОС Windows 7 одним разделом на весь объем носителя, файловая система NTFS, размер кластера – «стандартный», «сжатие файлов» отключено.
В качестве тестового программного обеспечения используются:
- Futuremark PCMark 7 (тестирование только носителя, стандартные настройки);
- AS SSD Benchmark версии 1.7.4739.38088 (тесты Copy-Benchmark ISO, Program и Game);
- CrystalDiskMark (64bit) версии 3.0.1 (стандартные настройки);
- Intel NAS Performance Toolkit 1.7.1 (стандартный набор тестов).
Операции с реальными файлами (все операции – в пределах тестируемого носителя):
- Копирование папки с фотографиями в формате jpeg, размер 1.52 Гбайт (1 634 455 894 байт), 423 файла;
- Копирование папки с HD-видео (AVC), размер папки 10.3 Гбайт (11 085 980 739 байт), 7 файлов;
- Копирование папки с музыкальными аудиозаписями в формате mp3, размер папки 1.51 Гбайт (1 631 352 647 байт), 479 файлов;
- Копирование папки с документами в формате doc, размер папки 1.50 Гбайт (1 614 504 324 байт), 555 файлов;
- Обработка контейнера mkv при помощи программы MKVToolnix 6.1.0 с удалением всех звуковых дорожек и субтитров (в качестве файла использовался доступный в сети короткометражный анимационный фильм Sintel, в виде файла размером 5.11 Гбайт);
- Архивация папки с фотографиями и папки с документами в один архив (архиватор 7Zip версии 9.20 x64, тип архива – 7z, без сжатия).
Для удобства замеров первые четыре операции осуществлялись с помощью утилиты TeraCopy версии 2.27, выдающей статистические данные по окончании процесса операции с файлами. Кроме того, программа не использует системный файловый кэш, отчего скорость копирования не зависит от внутренних настроек операционной системы и более агрессивного кэширования файлов, когда «проводник» Windows отчитался о завершении операции копирования, но на самом деле процесс еще не завершился.
Тестирование производительности
Тяжка судьба обозревателя, занятого серийным тестированием моделей SSD. Но не менее тяжела она у того, кто интересуется твердотельными накопителями на серьезной основе, а не по принципу «Ага, бренд! Заверните два!». Проблема заключается в том, что производители, пользуясь невысоким уровнем знаний некоторых пользователей, а также тем, что корпуса накопителей непрозрачные и опломбированы, могут под крышку своего продукта помещать что угодно. Да, сначала идет самое лучшее, затем же, когда пройдет волна обзоров и наберется некоторая масса положительных отзывов, в ход начинает идти что-то более дешевое. А иногда одна и та же модель изначально идет в различных вариациях. Кому-то из пользователей это без разницы, а кого-то – интересует вопрос, за что же он уплатил деньги?
Кто-то начинает тестировать свежекупленное устройство и затем сравнивать полученные результаты с теми, что он видит в обзорах. И могут возникать вполне закономерные вопросы: «А почему мой SSD показывает меньший/больший уровень производительности, чем в обзоре?» Да, причина разницы может крыться и в некорректно настроенном ПК (например, в фоне работают приложения вроде антивируса), не совсем удачном микрокоде BIOS материнской платы (пример выше – тестовая плата Zotac) и изначально невысоком уровне производительности системы. Например, контроллер SATA 6 Гбит/с в наборах системной логики AMD даже в самых новых A88X и A78 ненамного, но слабее, чем в уже не самом «свежем» Intel Z77.
А тут еще и игры производителей с начинкой твердотельных накопителей. Особенно вопрос разности устройства касается платформы SandForce: особенность ее такова, что в ней нет одной-двух-трех (и так далее, то есть ограниченного числа) конфигураций контроллера и флеш-памяти. Общее число конфигураций у этой платформы на сегодняшний день таково, что их нумерация уже преодолела значение в 33 000 (не опечатка, именно тридцать три тысячи). Как правило, бренды стараются внутри одной модели использовать наиболее близкие по производительности конфигурации, однако так бывает не всегда. Иногда случаются и казусы, как в прошлом обзоре.

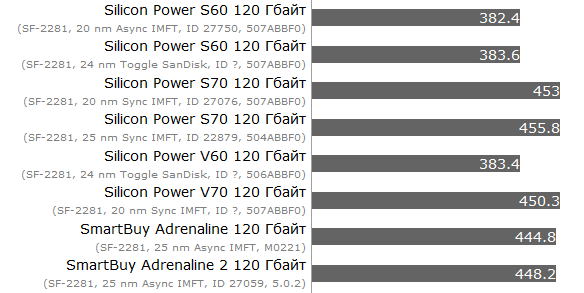

Разберем обновленные графики на примере. На данном графике присутствуют два Silicon Power S60 и два Silicon Power S70, а также формально они же, но в более толстом 9 мм корпусе V60 и V70. Вот здесь уже можно видеть наглядную разницу в их производительности.
В скобках указывается:
- Контроллер;
- Техпроцесс, режим работы памяти и ее производитель (в том случае, если производитель один, а упаковщик другой, то указывается «упаковщик/производитель», например, «Spectek/Micron»);
- Идентификатор конфигурации памяти и контроллера (актуально для SandForce);
- Версия микропрограммы, с которой проводилось тестирование.
В случае если какие-то данные отсутствуют или есть сомнения в достоверности (например, непонятен упаковщик микросхем памяти), стоит знак вопроса («?»). Это значит, что они мною не были зафиксированы или же были утеряны. В основном это касается идентификаторов SandForce – даже не предполагалось, что накопленная статистика постепенно разрастется до масштабов нескольких сотен моделей. И данные эти мы уже никогда не узнаем, ибо выловить ту же конфигурацию сложно, а спустя год-полтора – и вовсе невозможно.
