Система охлаждения
Вряд ли вас удивят мои слова о том, что производителям можно не беспокоиться и не выдумывать сложную СО для младшей версии Maxwell. Ее тепловыделение сравнительно мало, поэтому чаще нам будут попадаться видеокарты с очень простым охлаждением.
На первый взгляд, что может быть проще того, чтобы поставить аккуратную систему охлаждения на GM107? Оказывается, и здесь нас ждут приятные и неприятные сюрпризы.
Gainward GeForce GTX 750 Ti Golden Sample
реклама
Инженеры Gainward пошли простым путем, использовав средний по размерам алюминиевый радиатор и пару вентиляторов. Площадь рассеивания достаточная и для более прожорливых GPU. Но главная особенность их конструкции состоит в том, что невозможно отследить обороты вентиляторов. Причем сами вентиляторы оснащены третьим контактом, который попросту не распаян. Так что следить за оборотами придется чисто интуитивно по процентам в графиках.
Система питания видеокарты не оборудована радиатором, но часть воздуха все же поступает на силовую часть. Поэтому сильно беспокоиться за температуру фаз питания не стоит.
ASUS GeForce GTX 750 Ti OC
реклама
Система охлаждения модели ASUS схожа с примененной в случае Gainward, с тем лишь отличием, что ребра на радиаторе расположены поперечно. Его площадь сопоставима с площадью радиатора Gainward, но лопасти вентиляторов ориентированы скорее на достижение минимального шума, а не скорости потока.
Тестовый стенд
Тестирование видеокарт ASUS GeForce GTX 750 Ti OC и Gainward GeForce GTX 750 Ti Golden Sample проходило в составе следующей конфигурации:
- Материнская плата: ASUS MAXIMUS VI HERO (Intel Z87, LGA 1150);
- Процессор: Intel Core i7-4770К 4200 МГц (100 МГц х 42, 1.25 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair Vengeance 2400 МГц, 2 модуля x 8 Гбайт, (10-12-12-31-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентиляторов системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентиляторов достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, будут подробно разъяснены по мере их возникновения.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура;
- Синяя – в режиме простоя;
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора;
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
реклама
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (иногда от 10%, когда это позволяет PWM вентилятора/ов; для видеокарт NVIDIA от 35% или меньше, когда это позволяет PWM вентилятора/ов) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей – температуру в простое, с черной – уровень шума.
Напомню, что в данном случае все видеокарты тестировались с заводскими частотами.

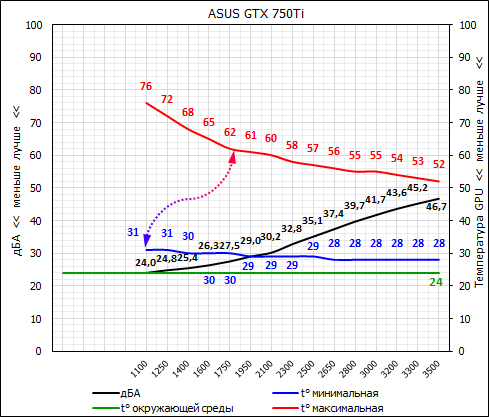

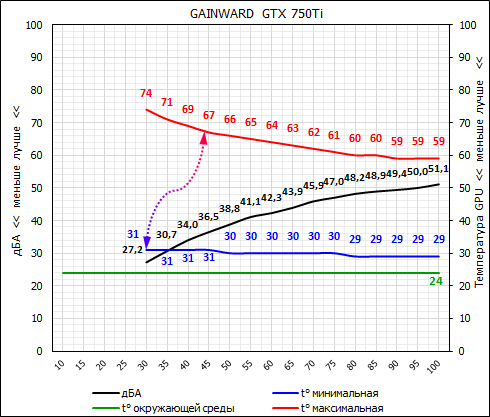

Температура графического ядра и обороты вентилятора/ов.
К сожалению, узнать точные обороты вентиляторов видеокарты Gainward не предоставляется возможным, и судить о них можно, лишь ориентируясь на относительные показания.
После сопоставления результатов несложно понять, что система охлаждения, примененная ASUS, нацелена на тишину, но не в ущерб производительности. Ее вентиляторы работают на низких оборотах, и профиль лопастей способствует соблюдению тишины во всех режимах. В Gainward, наоборот, поставили на максимальную эффективность и уровень шума ее видеокарты выше.

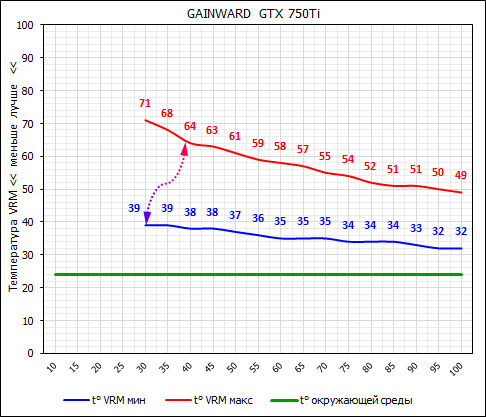

Температура системы питания и обороты вентилятора/ов.
