Практичный корпус: тест и обзор Deepcool Pangu (страница 2)
реклама

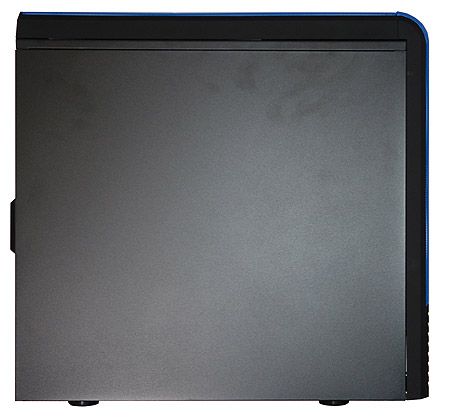

Боковая стенка глухая:

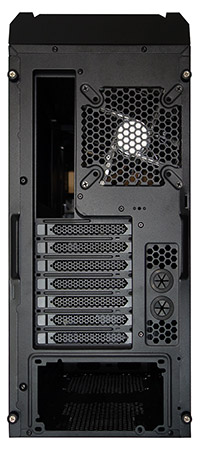

Сзади, напротив выреза под I/O панель материнской платы, установлен вытяжной 120-миллиметровый акриловый вентилятор с голубой светодиодной подсветкой.
реклама
Под ними находятся семь заглушек слотов расширения и, правее, два резиновых разъема для внешней системы жидкостного охлаждения. С помощью них можно аккуратно завести в корпус шланги СЖО.
Используется компоновка с нижним расположением блока питания. Он может быть установлен вентилятором как вверх, так и вниз, благо набор монтажных отверстий это позволяет.

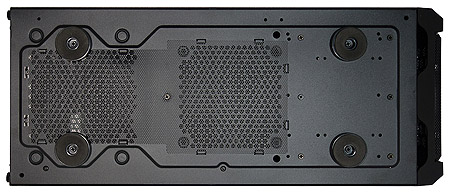

На днище привлекает внимание съемный пылевой фильтр, который закрывает вентиляционное отверстие и для блока питания, и для опционального 120 мм вентилятора. Если открутить один винтик, его можно снять и промыть.
Ножки с виду самые простые, но достаточно высокие и широкие. А значит, они обеспечат не только хороший приток воздуха при установке блока питания вентилятором вниз, но и устойчивость системного блока.

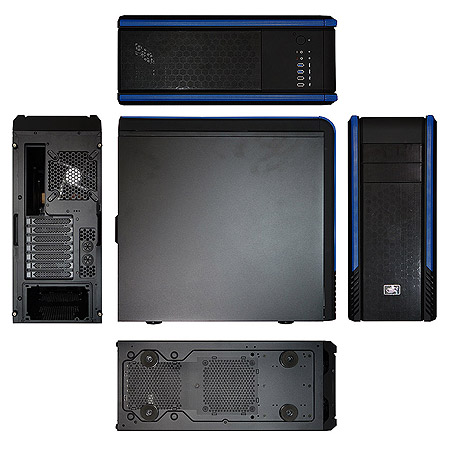

Традиционный разворот рассматриваемого корпуса.
Внутреннее строение
реклама

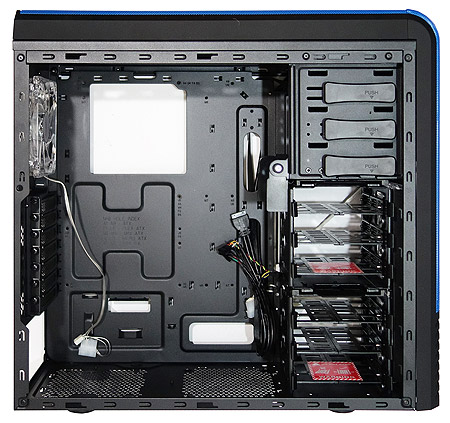

Отсек материнской платы располагается сзади сверху. Блок питания, как уже упоминалось, устанавливается под ней.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, но радует, что применены винты с накатанной головкой.
В передней части находятся две корзины для жестких дисков, в каждой по троице пластиковых салазок для устройств 3.5/2.5”. Необходимо отметить, что верхнюю можно демонтировать, благодаря чему улучшается обдув графического ускорителя.

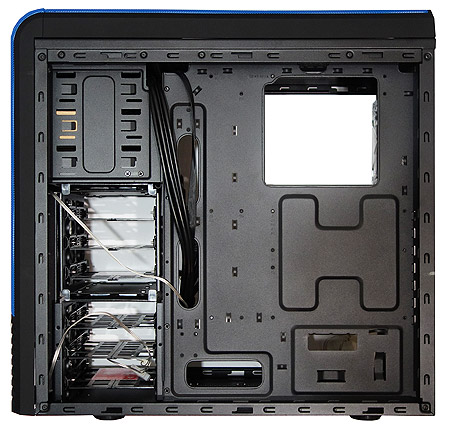

Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, чье крепление использует backplate (упорную крестовину, располагающуюся при установке кулера с обратной стороны материнской платы).
Несколько отверстий поменьше предназначены для вывода за поддон проводов. Deepcool Pangu разработан с поддержкой подхода, известного как cable management/система организации проводов. Ее удобство и эффективность будут оценены при сборке тестовой системы.
Пора переходить к сборке стенда. Но перед этим перечислим входящие в него компоненты.
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: ASUS Z87-A;
- Центральный процессор: Intel Core i5-4670K;
- Охлаждение CPU:
- Радиатор: Scythe Mugen 4;
- Вентилятор: Scythe 120 мм;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 4 Гбайта G-Skill DDR3;
- Видеокарта: HIS (reference) 2 Гбайта ATI Radeon HD 6950;
- Дисковая подсистема: SSD Patriot Warp 64 Гбайта;
- Блок питания: Hipro HP-D6301AW, 630 Ватт.
Особенности сборки
Системная плата в Deepcool Pangu устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Пользователю придется проделать последнюю процедуру самостоятельно. К сожалению, без отвертки тут не обойтись, поскольку болты с накатанной головкой не прилагаются.

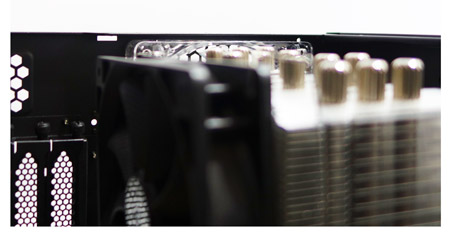

Материнская плата была инсталлирована с уже закрепленной системой охлаждения ЦП. Здоровяк Mugen 4 поместился, что называется «тютелька в тютельку». До боковой крышки места практически не осталось.
реклама
Корпус оборудован двумя корзинами на три диска каждая, ориентированными в поперечном направлении. При необходимости верхнюю можно снять, что обеспечит возможность установки видеокарты длиной 400 мм.

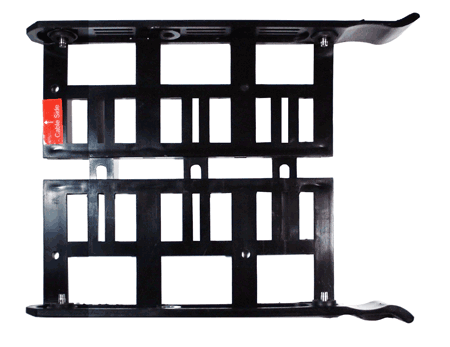

Штатная корзина показала себя наилучшим образом. Ее салазки обладают отличной конструкцией, принцип работы которой хорошо проиллюстрирует анимация:

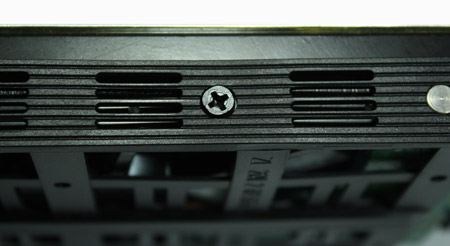

Диск изолирован от салазок резиновыми прокладками. Установить 3.5” HDD очень легко. Для надежности можно намертво зафиксировать салазки на нем двумя винтиками.

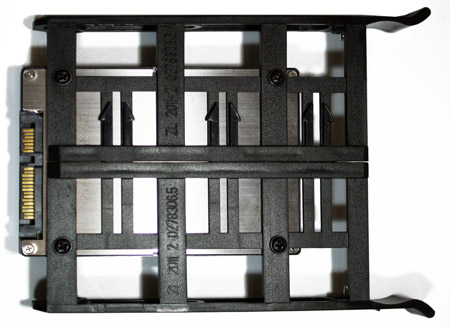

На снимке ниже представлен пример установки системного 2.5” SSD накопителя. Легко заметить, что он крепится на четыре винтика, притягивающих салазки ко дну.
После установки дисков салазки легко задвигаются в корзину и фиксируются защелками.
В случае с моделью Deepcool предусмотрена возможность установки двух 5.25” устройств. Правда, в век цифровой дистрибуции и облачных хранилищ оптические приводы повторяют судьбу флоппи-дисководов. Скажу только, что в случае необходимости применения оптического привода, фанбаса или другого 5.25” гаджета никаких проблем не ожидается.
Блок питания устанавливается в нижней части корпуса, вентилятором вниз. Высокие ножки Pangu обеспечивают беспрепятственный забор воздуха, а входящий в комплект фильтр защищает БП от пыли. У такого подхода есть как достоинства, так и недостатки. С одной стороны, блок забирает воздух извне, а не нагретый внутри корпуса процессором и видеокартой. С другой, ставить корпус на ковровое покрытие с длинным ворсом не стоит.
На очереди карты расширения. Производитель не предусмотрел возможности их безвинтового крепления, но при желании можно обойтись без инструментов, поскольку используются винты с накатанной головкой.

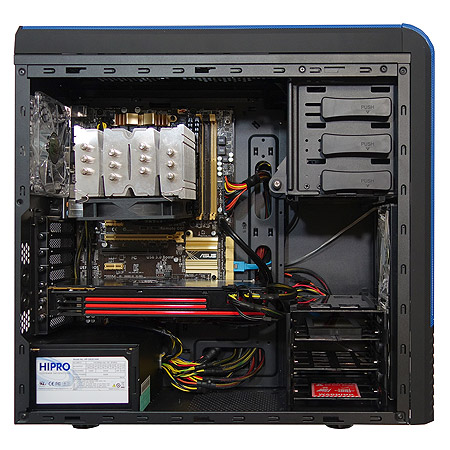

Теперь, когда все компоненты на своих местах, осталось разобраться с проводами. Лицевая сторона радует своей аккуратностью в плане укладки кабелей.
Все провода легко прокладываются за поддоном, благо места там достаточно. Здесь уместно вспомнить о входящих в комплект пластиковых стяжках. Для их крепления есть специальные места, что весьма удобно.

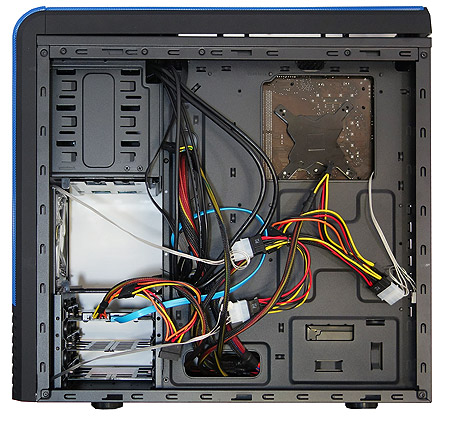

То, что задняя сторона представляет собой полную противоположность, является следствием ограниченного на сборку системы времени.
Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены очень точно. Резьба нигде не вызывает нареканий. В целом сборка прошла без каких-либо неудобств и тем более травм.
На этом система собрана и готова к тестированию. Включим ее и рассмотрим систему охлаждения.
