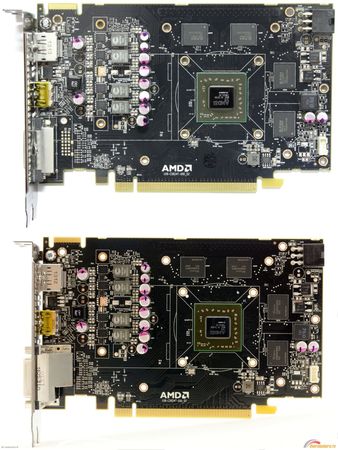

Поскольку эта референсная плата ничем не отличается от эталонной Radeon R7 260X, то и подсистема питания полностью совпадает. Для наглядности я позаимствовал из обзора Дмитрия Владимировича фотографию и теперь можно сравнить оба устройства.

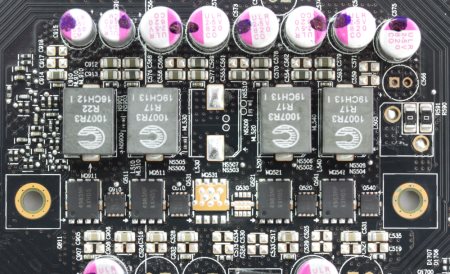

Все правильно, это точная копия. Значит и подсистема питания выполнена аналогично по формуле 3+1+1 (GPU/MEM/PLL).
реклама
Абсолютно не факт, что партнеры компании AMD, используя эталонный дизайн, будут распаивать аналогичные компоненты. Катушки, транзисторы и конденсаторы могут быть другие. С обратной стороны распаяно четыре драйвера.

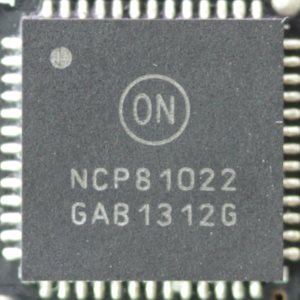

В качестве основного ШИМ-контроллера используется микросхема ON Semiconductor NCP81022.

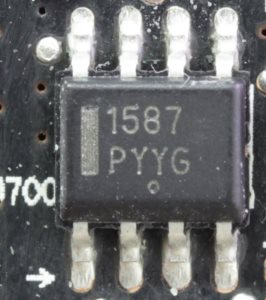

За питание памяти отвечает микросхема ON Semiconductor NCP1587.
Вверху, ближе к левому краю находится разъем CrossFire. Это значит, что производитель дает добро на установку двух таких карт.

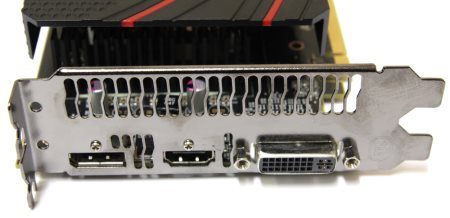

На задней панели находятся следующие видеовыходы.
реклама
- Одиг DVI-I;
- Один DisplayPort;
- Один HDMI.
Приходится констатировать, что видеокарта является точной копией рассмотренной ранее референсного видеоадаптера Radeon R7 260X. Отличия кроются в других микросхемах памяти и графическом процессоре, который лишился части пиксельных процессоров и текстурных блоков.
Тестовый стенд
Тестирование видеокарты AMD Radeon R7 260 проводилось на следующей конфигурации:
- Материнская плата: ASUS Z87-Plus версия BIOS 1602;
- Процессор: Intel Core i7-4770K (3500 МГц);
- Кулер: Noctua NH-D14 (пассивный режим);
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 8 Гбайт DDR3 1333, Samsung M378B1G73BH0-CH9;
- Видеокарты:
- AMD Radeon R7 260 1 Гбайт (1000/6000 МГц (ядро/память));
- Sapphire Radeon R7 250 1 Гбайт (1000/4600 МГц (ядро/память));
- MSI R7770 Power Edition 1 Гбайт (1000/4500 МГц (ядро/память));
- MSI R7 260X МГц 1 Гбайт (1100/6500 МГц (ядро/память));
- Inno3D GTX 650 Ti 1 Гбайт (925/5400 МГц (ядро/память));
- Gainward GTX 650 1 Гбайт (1058/5000 МГц (ядро/память));
- Накопитель SSD: Plextor M5 PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Все вентиляторы, включая встроенный в блок питания, в процессе замеров были отключены. Боковая стенка корпуса была открыта. Тестирование видеокарт по данной методике всегда проводится на заводском термоинтерфейсе, не стал исключением и этот раз. Температура в помещении находилась на уровне 23°C, а шум составлял 26.4 дБ.
Стандартные частоты, разгон, температурный режим, шум и энергопотребление
Для начала мне, как всегда, не повезло. В тот момент, когда видеокарта ко мне попала, драйверов для нее еще не существовало, появились они лишь на следующий день. Речь идет про Catalyst 13.12. С его установкой возникли небольшие трудности. До этого я пробовал ставить какой-то Beta драйвер и потом уже чего только не делал, но видеокарта не устанавливалась. Если честно, то для меня большая загадка почему такие скромные изменения в графическом процессоре приводят к тому, что он не определяется в полной мере в утилитах, а также не работает предыдущая версия драйверов. Пришлось скрипя сердце сносить систему.
Оставим в стороне все мелкие перипетии и сразу перейдем к тестированию.

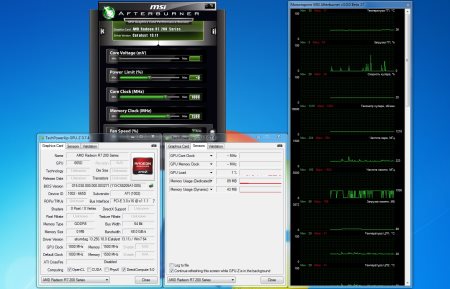

Вот еще и утилита GPU-z подвела потому, что большинство характеристик просто не отображаются, а новая версия вышла уже тогда, когда карта отправилась в путешествие на Украину. Осталась вся надежда на мониторинг программы MSI Aftrburner. Он показывает частоты, температуру и скорость вращения вентилятора.
Отлично видно, что в режиме простоя частоты памяти и графического процессора снижаются до стандартных значений 300 / 150 МГц. Точно также функционирует AMD Radeon R7 260X. Да в принципе уже до конца ясно, что перед нами точная его копия, поэтому и работа данного видеоадаптера будет полностью аналогична. Посмотрим на то, как обстоят дела с нагрузкой.
В целом все очень хорошо. Такой примитивный кулер и всего 70°C в нагрузке. На мой взгляд, очень неплохо. Теоретически отключение части блоков должно привести к снижению тепловыделения, а следовательно и энергопотребления, на которое мы посмотрим немного позже, а сейчас перейдем к разгону.
Разумеется, никакое напряжение для этого нигде не увеличивалось и в итоге получился неплохой результат.
реклама

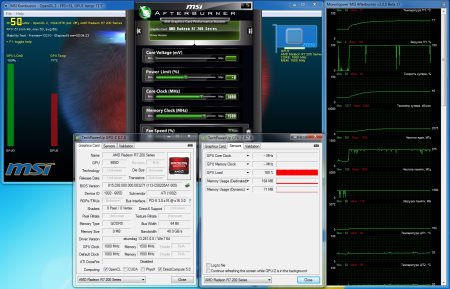

Стоит отметить, что в этом режиме температура возросла не очень сильно. Что касается шума, то такой вентилятор на 2600 об/мин не услышать сложно, но в целом терпимо.

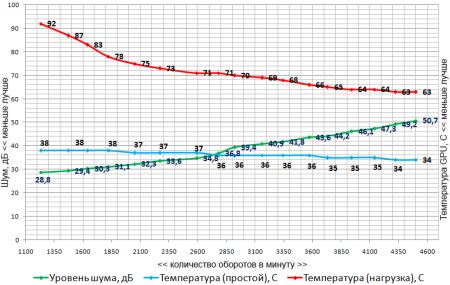

Однако для наглядности стоит посмотреть на тепло-шумовые характеристики системы охлаждения.
Как можно видеть, потенциал при увеличении скорости вращения еще есть, а вот при ее уменьшении в нагрузке явно все не очень хорошо и карта спокойно уходит до 100°C. Это обратная сторона упрощенного радиатора системы охлаждения. При слабом обдуве ему просто не справиться с охлаждением графического процессора Bonaire.
Посмотрим теперь на энергопотребление в разных режимах.
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
Разгон и нагрузка |
|
|
|
На мой взгляд, при таком положении вещей можно было смело не распаивать дополнительный разъем питания PCI-e. Обратите внимание, что результаты потребляемой мощности указаны для всей системы, а значит сама видеокарта потребляет еще меньше.
