Раскрываем разгонный потенциал Haswell: замена термоинтерфейса под крышкой Intel Core i7-4770K (страница 2)

Тестовый стенд

Тестирование процессора Intel Core i7-4770K проводилось при комнатной температуре 26°C в составе следующей конфигурации:

• Материнская плата: MSI Z87 MPower MAX, версия BIOS 1.1;
• Процессор: Intel Core i7-4770K (3500 МГц);
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-4;
• Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
• Видеокарта: NVIDIA GeForce GTX 780 3 Гбайта (863/6008 МГц (ядро/память));
• Накопитель SSD: Corsair Performance PRO 256 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт;
• Корпус: Corsair Graphite 600T.

Результаты тестирования и разгон

Переходим к самому интересному, а именно к результатам тестирования для того, чтобы оценить смысл проделанной операции. Если разница составит 5-10°C, а разгон прибавится на 50 МГц, то игра явно не стоит свеч. Так, c Intel Core i7-3770K после такой процедуры я смог увеличить частоту всего на 100 МГц.

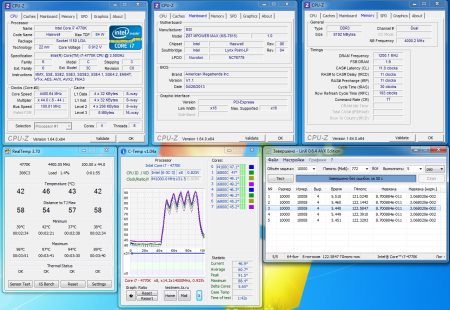

На этот раз с процессором мне повезло больше. «Штатный» Intel Core i7-4770K на всех материнских платах берет только 4400 МГц при напряжении 1.22 В. При этом ядра уже начинают неплохо прогреваться. Иными словами, в его случае кулер Noctua NH-D14 оказался бессилен.

Самое горячее ядро в нагрузке показывает 98°C, возможно, при большем количестве прогонов LinX начался бы троттлинг. Эта картина знакома многим пользователям процессоров Haswell, но что же будет после операции?

Похоже, что это успех. Температура действительно снизилась, причем очень заметно. Все напряжения остались на прежнем уровне, поменялся только термоинтерфейс между процессорной крышкой и кристаллом.

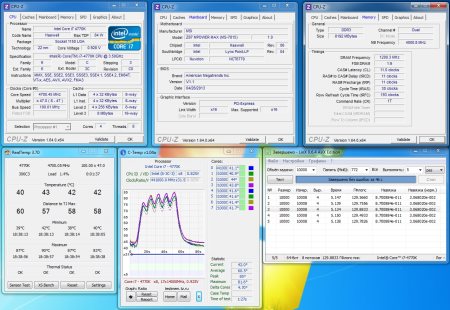

После проведенной процедуры под нагрузкой фиксируется лишь 74°C. Таким образом, разница достигает 24°C! В это невозможно поверить, но теперь открывается новый горизонт в поднятии напряжения. Это значит, что нужно пробовать гнать процессор дальше.

Финальный результат составил 4700 МГц при 1.35 В.

Дальнейшее повышение напряжения уже не приносит результатов, поэтому оно лишено всякого смысла. Скорее всего, для следующей отметки нужен скачок свыше 1.45 В, а там уже снова не справится стендовый кулер.

Заключение

Я не предлагаю эту статью как инструкцию к действию. Подобная переделка лишает вас гарантии и может привести к банальному выходу процессора из строя, а в случае особого «везения» и чего-нибудь еще из следующего списка: материнская плата, память и видеокарта. Идти на операцию нужно, осознавая все возможные последствия, поскольку риск есть, несмотря на кажущуюся простоту и легкость. Даже переделка по приведенной методике не дает стопроцентной гарантии на снижение температуры из-за нескольких факторов, в числе которых сам термоинтерфейс и кривизна внутренней поверхности крышки.

Тем не менее, в случае удачи такое снижение температуры позволит получить хоть какой-то разгон и на бюджетных системах охлаждения. Благодаря снижению температуры тот же уровень разгона будет достижим с более дешевым кулером, а с решением классом выше (суперкулером или СВО среднего уровня, не уступающей ему по эффективности) можно взять новый потолок частоты.

Но не следует забывать, что разгон это всегда лотерея. А значит, прибавка может составить всего 300-400 МГц. По этой причине такие эксперименты есть смысл проводить только с изначально «плохими» экземплярами процессоров. Образно говоря, с очень горячими ЦП с плохим «по умолчанию» частотным потенциалом. Например, если CPU при 1.25 В и выше достигает температуры 100 градусов Цельсия, то это прямой кандидат на обработку. А если при напряжении 1.3 В температура не превышает разумных пределов, то такая операция мало что даст.

Плюсы замены термоинтерфейса:

• Снижение температуры в нагрузке до 20-25°C;
• Увеличение разгонного потенциала.

Минусы замены термоинтерфейса:

• Риск повредить подложку процессора.
• Возможная потеря гарантии.
