Тестовый стенд
Тестирование видеокарты GeForce GTX 650 Ti Boost проходило в составе следующей конфигурации:
- Материнская плата: MSI Z77 MPower (Intel Z77, LGA 1155);
- Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47, 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: GEIL EVOVeloce, 2 модуля x 8 Гбайт, (7-8-8-20-1T, 1.65 В);
- Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
- Блок питания: Enermax MAXRevo 1250 Вт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а вентилятор на блоке питания, помпа, радиатор с вентиляторами во время замера выключены. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
реклама
Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. При просмотре видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Furmark. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для видеокарт NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Еще раз напомню, что звукозапись в видеоматериалах приукрашает уровень шума.
реклама

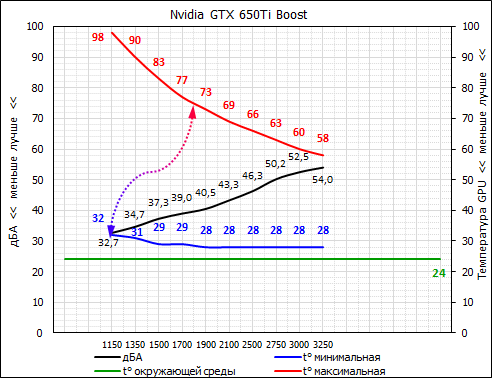

Температура графического ядра и обороты вентилятора/ов.

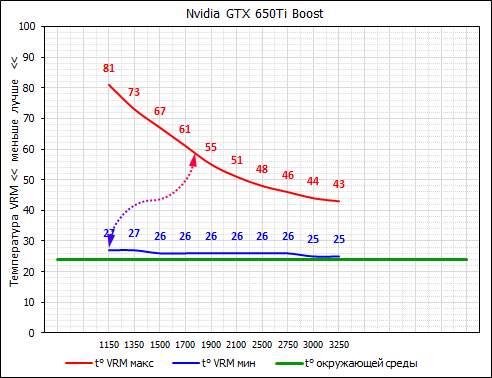

Температура системы питания и обороты вентилятора/ов.
Даже в простое вентилятор на подшипниках качения гудит, и гудит отчетливо. Хотя можно сказать и проще – назойливо тарахтит. Жизнь для него начинается с 1150-1200 об/мин и после прогрева обороты вырастают до 1800 об/мин. В конечном счете, шум на фоне референсных систем охлаждения терпимый, но при сравнении результатов с образцами, разработанными партнерами NVIDIA, получается полное фиаско.
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
Сводный анализ производительности систем охлаждения

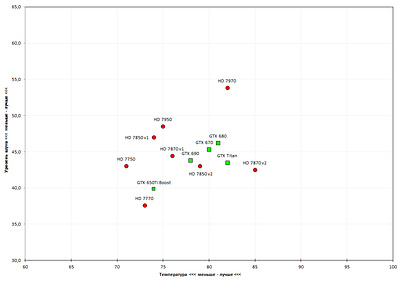

Для корректного сравнения возьмем несколько видеокарт с референсными дизайном и системой охлаждения. Для начала – соотношение температуры GPU в 3D и уровня шума.
А теперь посмотрим на результаты сравнения с оригинальными системами охлаждения.
|
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
GTX 690 |
|
|
|
|
GTX Titan |
|
|
|
|
GTX 680 |
|
|
|
|
GTX 670 |
|
|
|
|
GTX 650 Ti Boost |
|
|
|
|
HD 7970 |
|
|
|
|
HD 7950 |
|
|
|
|
HD 7870 v1 |
|
|
|
|
HD 7870 v2 |
|
|
|
|
HD 7850 v1 |
|
|
|
|
HD 7850 v2 |
|
|
|
|
HD 7770 |
|
|
|
|
HD 7750 |
|
|
|
|
ASUS GTX 670 DC II TOP |
|
|
|
|
Gainward GTX 680 |
|
|
|
|
GigaByte GV-N680OC-2GD |
|
|
|
|
INNO 3D 670 OC |
|
|
|
|
Inno3D GeForce GTX 660 Ti HerculeZ2000S |
|
|
|
|
KFA2 GeForce GTX 660 Ti 3GB EX OC |
|
|
|
|
KFA2 GTX 670 OC |
|
|
|
|
KFA2 GTX 680 EX OC |
|
|
|
|
KFA2 GTX 680 LTD OC |
|
|
|
|
MSI N660Ti PE 2GD5/OC |
|
|
|
|
MSI N680GTX Lightning |
|
|
|
|
Palit GTX 660 Ti JETSTREAM |
|
|
|
|
Zotac GTX 660 AMP! |
|
|
|
|
Zotac GTX 660 Ti AMP! |
|
|
|
|
KFA2 GeForce GTX 660 EX OC |
|
|
|
|
MSI N660 TF 2GD5/OC |
|
|
|
|
MSI N650 PE 1GD5/OC #1 |
|
|
|
|
MSI N650 PE 1GD5/OC #2 |
|
|
|
|
MSI N650 Ti PE 1GD5/OC |
|
|
|
|
Zotac GTX 680 AMP! |
|
|
|
|
ASUS HD 7870 DirectCU II |
|
|
|
|
HIS 7850 IceQ X Turbo X |
|
|
|
|
HIS 7870 IceQ Turbo |
|
|
|
|
HIS HD 7970 X Turbo |
|
|
|
|
MSI R7770-2PMD1GD5/OC |
|
|
|
|
MSI R7770 Power Edition 1GD5/OC #1 |
|
|
|
|
MSI R7770 Power Edition 1GD5/OC #2 |
|
|
|
|
MSI HD 7950 TF3 |
|
|
|
|
MSI R7850 Power Edition OC |
|
|
|
|
MSI R7870 HAWK |
|
|
|
|
MSI R7870 TwinFrozrIII OC |
|
|
|
|
MSI R7970 Lightning |
|
|
|
|
Sapphire HD 7850 OC |
|
|
|
|
Sapphire HD 7870 |
|
|
|
|
XFX HD 7770 DD |
|
|
|
|
XFX HD 7950 DD |
|
|
|
|
XFX HD 7970 DD |
|
|
|
|
XFX R7750 Black Edition |
|
|
|
|
GigaByte GV-R785OC-1GD |
|
|
|
|
XFX R7850 Core Edition |
|
|
|
|
PowerColor AX7850 2GBD5-DHV2 |
|
|
|
|
ASUS HD7850-DC-1GD5 |
|
|
|
|
ASUS HD7850-DC2-2GD5 |
|
|
|
|
ASUS HD7850-DC2T-2GD5-V2 |
|
|
|
|
PowerColor HD7990 |
|
|
|
|
Sapphire HD 7870 XT |
|
|
|
|
