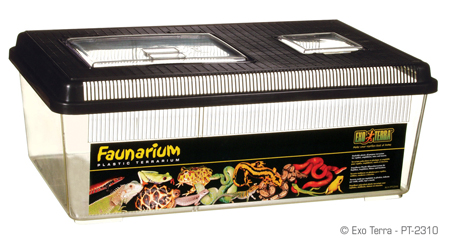

Я даже не представлял, что для перевозки разных гадов существуют такие интересные контейнеры. Естественно, сразу был заказан самый большой фаунариум фирмы Exo Terra PT2310, размерами 460 x 300 x 170 мм. Почти те же размеры, что мне нужны!
Изготовление
Сразу после получения на почте фаунариума я приступил к его модификации.
От скольких факторов зависит скорость написания статьи? Мне кажется, основное время уходит на ожидание... Ожидание заказанного материала. Почта у нас зело неторопливая.
Еще до получения груза я планировал поместить радиатор внутри, под крышкой контейнера. Хотелось, чтобы радиатор был ближе к плоскости воды и чтобы не только весь туман попадал в радиатор, но и брызги, создаваемые генератором, увлажняли его поверхность. Были опасения, что вентиляционных отверстий в фаунариуме недостаточно. Общая площадь отверстий должна быть больше или равна площади вентиляторов. Но когда я увидел, что не только по бокам ванны сделана вентиляция, но и вся крышка одна сплошная пластиковая сетка, мои опасения развеялись.
реклама
Снимаю верхнюю крышку с фаунариума, демонтирую дверки, размечаю в центре крышки прямоугольник размером 133 мм на 427 мм. Это я паясничаю, такая точность получилась потому, что резать пришлось по перемычкам решетки, из которой состоит крышка. Получился самый близкий размер к габаритам радиатора. В такое отверстие он входит с минимальным зазором.
Вентиляторы переместил наверх радиатора, они установлены так, что втягивают воздух сквозь радиатор. В таком положении в них не попадет вода. Чтобы радиатор не пролетел внутрь контейнера, закрепил под вентиляторы два алюминиевых уголка. Длина уголка равна ширине крышки.
В крышке просверлил три отверстия диаметром 15 мм. Через них я пропущу питающие провода генераторов тумана, а сами отверстия закроются резиновыми пробками, которые предусмотрительный производитель разместил на проводе.
Собираю стол для предметной съемки и начинаю на нем монтировать оборудование. Этот момент - самый ответственный в творческом процессе. Согласно правилам оформления статей на сайте, все фотографии должны быть сняты на белом фоне, на котором трудно работать, не заляпав его при этом. Поэтому в статьях так мало фотографий самого процесса изготовления и сборки, в основном только итоговый результат.
Демонтирую радиатор с верхней крышки своего тестового стенда и закрепляю вместо него ванну фаунариума. Держится она на трении. Я зажал ее через прокладки из пористой резины между передней панелью корпуса, она немного выступает над верхней крышкой и алюминиевым уголком, привернутым около задней панели. Конструкция получилась немного шире корпуса. Свешивается по бокам сантиметра на три. Это не страшно.

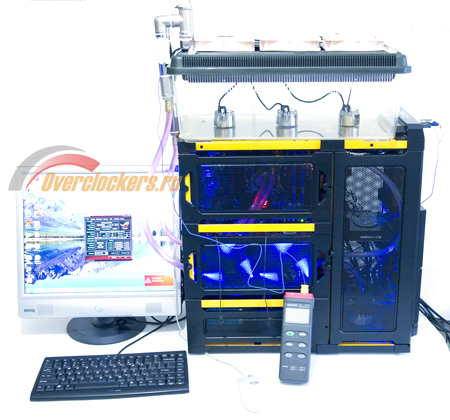

На дне ванны приклеиваю на двусторонний скотч генераторы тумана так, чтобы они оказались в центре радиатора - как раз посредине каждого из вентиляторов. Надеваю верхнюю крышку. А на нее опускаю радиатор с фиксирующими уголками. Все встало прекрасно.
Пробный пуск «насухую» дефектов не выявил.
реклама
Тестовый стенд
Использовалось то же «железо», что и в первой части статьи.
- Материнская плата: Asus Maximus IV Extreme (P67 Express Chipset, Bios 1850);
- Центральный процессор: Intel Core i7-2600K (Sandy Bridge);
- Охлаждение CPU: водоблок Swiftech Apogee XT (Rev 2), помпа - Swiftech MCP655;
- Охлаждение GPU: водоблок Swiftech MCW60 (ссылки нет, снят с производства);
- Оперативная память: 3 x 2 Гбайта Kngston HiperX KHN1600C7D3K3/6GX , использовалось два модуля;
- Видеокарта: Gainward GTX 570;
- Дисковая подсистема: Western Digital Caviar Black
7200 rpm 64 Мбайт; - Блок питания: FSP Epsilon 700W ATX (24+4+6пин) (FX700-GLN);
- Корпус: Antec LanBoy Air.
Методика тестирования
Процессор Intel Core i7-2600K разогнан до 5000 МГц путем повышения коэффициента умножения до значения 50. При этом напряжение на нем пришлось увеличить до 1.45 В. В конференции не рекомендуют повышать напряжение на Sandy Bridge выше 1.38 В. Но температура CPU, даже при прогоне такой грелки, как LinX 0.6.4, невелика, а цифра 5000 МГц так красива.
До более высокого уровня он не разогнан по двум причинам. Первая – этот разгон немного выше среднего по статистике Overclockers.ru, то есть любой обладатель такого процессора сможет сопоставить напряжения и температуры со своими. Вторая – при таких частотах проводились тесты для первой части статьи, поэтому 5000 МГц оставлены для сравнения результатов.
Во время тестов стендовый процессор будет прогреваться с помощью LinX 0.6.4 (2048 Мбайт, 10 повторов), этого достаточно. Количество воды в системе невелико, чуть меньше литра, поэтому ее температура очень быстро стабилизируется в нагрузке и так же быстро падает без нее.
За мониторинг температуры CPU отвечает утилита RealTemp. Указывается температура самого горячего ядра. Температура воды измерялась цифровым термометром Center 300. Диапазон измеряемых температур -200 до 1370°C. Разрешение 0.1°C. Термопара крепилась бумажным скотчем к входному патрубку радиатора в самой горячей точке контура. Сверху наклеивалось еще несколько слоев скотча, чтобы изолировать термопару от температурных воздействий окружающей среды.
Использовалась операционная система Windows 7.
Тестирование
Как только я установил на предметный стол систему, мне сразу пришла в голову мысль сравнить не только производительность радиатора с туманом и без, а еще и с налитой в контейнер водой, но выключенными генераторами тумана. Смысл в том, что вода испаряется и без них. Будет ли заметен прирост производительности, когда радиатор работает над «спокойной» поверхностью?
Решено, провожу три теста. Первый с сухим контейнером, второй со «спокойной водой», а третий с «туманом».
- Первый, «сухой» тест.

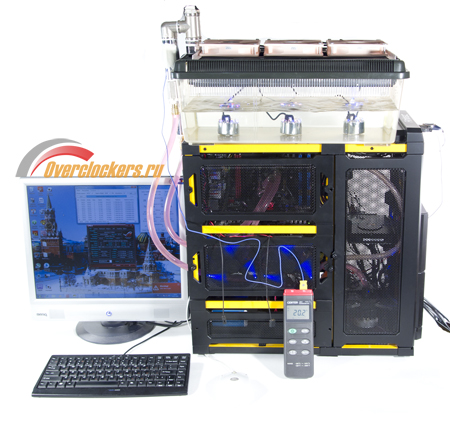

Температура воздуха в комнате колебалась около 20 градусов. Вода в системе прогрелась до температуры 24.7 градусов Цельсия. Температура самого горячего ядра CPU составила 69 градусов.
- Второй тест, «мокрый».
реклама

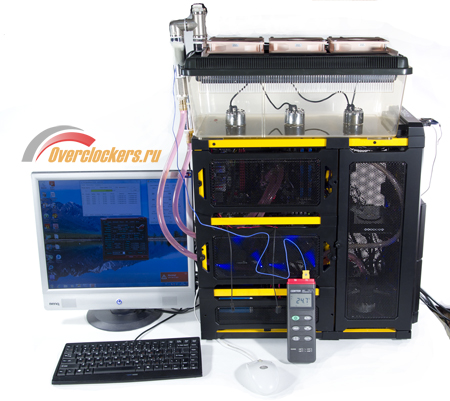

В этом случае вода нагрелась до температуры 23.8 градуса, что на 0.9 градуса ниже её температуры в «сухом» тесте. Температура процессора 67 градусов, что на 2 градуса ниже предыдущего теста. Ого, что вода делает!
- Третий тест «туманный».
«Туманный» тест начался с небольшого разочарования. Оказалось, что из пары генераторов, заказанных во второй раз, один неисправен. Подсветка горит, а тумана нет. Я заменил у него керамическую мембрану, менял блоки питания. Тщетно, генератор так и не заработал. На фотографии он посередине.
Но даже с двумя «туманами» вода в системе оказалась всего на 0.2 градуса выше комнатной. Хотя «туманом» было охвачено только две трети радиатора. Несомненно, если бы третий генератор работал, то система точно превзошла «мокрую автопечку» из первой части статьи. Температура процессора составила 61 градус.
Самые внимательные читатели, наверно, уже заметили, что температуры процессора стали ниже, чем при сопоставимых показателях воды в первой части статьи. Это действительно так, был доработан прижим водоблока. Но, как уже говорилось в начале цикла, в данном исследовании большее внимание обращается на температуру воды в контуре, поскольку водоблоки и процессоры у всех разные.
Заключение
Как принято, в конце статьи нужна обязательная мораль-заключение. Что говорить, система с генераторами тумана получилась значительно интереснее «мокрой автопечки», как в плане эксплуатации, так и по красоте. К сожалению, при ярком освещении совершенно не видно всей красоты её работы. Приведу несколько неформатных (не на белом фоне) фотографий.

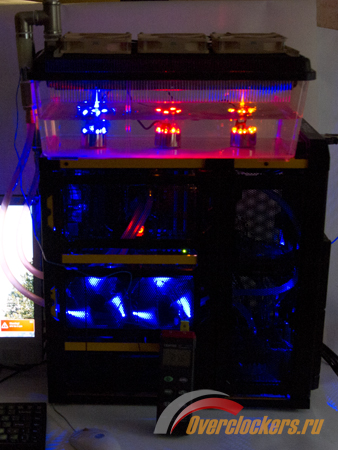

Подсветка у генераторов работает не синхронно, но от этого вид нисколько не хуже.

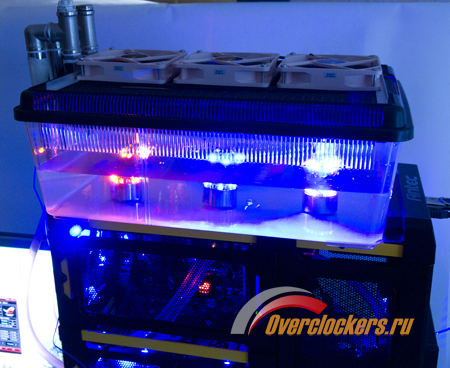

Тумана почти не видно, он быстренько засасывается вентиляторами. Воздух, выходящий из двух боковых вентиляторов, значительно холоднее, конструкция работает.

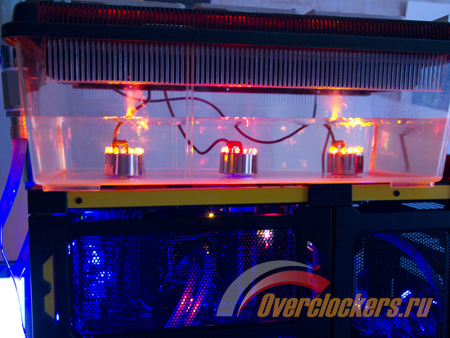

На этой фотографии хорошо видно, что средний генератор молчит. Туман от работающих диффузоров поднимается вертикально и засасывается в радиатор. По поверхности воды не растекается. А жаль, было бы еще красивее. На выходе из вентиляторов туман почти незаметен, не хватает мощности генераторов. Хотя может это и к лучшему, если бы они оказались мощнее, то с влажностью воздуха в квартире получился бы перебор.
Теперь пару слов об эксплуатационных моментах, тут все просто. Периодически доливать воду, иногда мыть поддон. Использовать лучше дистиллированную воду. Ничего сложного.
Эффективность. Довольно прилична и зависит от количества генераторов. Мое мнение – вполне подходит для домашнего использования. Только располагать такую систему лучше рядом с системным блоком, не на нем. Тогда при случайном толчке вода не попадет в компьютер. Контейнер низкий, с широким дном, опрокинуть его будет непросто. Если честно, я сначала так и хотел сделать, но тогда система не помещалась на предметный стол. А фотографии должны быть по феншую… Ой, соответствовать правилам.
Все опять кажется красивым и радужным. Но в этой прекрасной картине есть один серьезный недостаток – стоимость. Цена трех самых дешевых генераторов приближается к цене еще одного радиатора ThermoChill PA120.3 . А меньше трех ставить смысла нет.
Конечно, если поставить в систему второй радиатор, температура воды не опустится ниже комнатной. Но, тем не менее, стоит ли это полученного прироста производительности и нужно ли вообще? Решать вам, уважаемые читатели.
В следующей, третьей части цикла «разгон баянов» будет рассмотрена возможность применения градирни в качестве системы водяного охлаждения.
