Благодаря работе над предыдущими обзорами я вполне представляю себе принципы их разгона, но увиденное здесь – просто поражает! Необходимо пояснение.
Разгон процессоров A6 и A8 выполняется двумя способами. Во-первых, повышением множителя. К сожалению, выпускаемые сегодня процессоры заблокированы, так что на старших моделях с цифровым индексом «на 50» (A6-3650 и A8-3850) коэффициент умножения CPU нельзя поднять вообще. Младшие модели (A6-3600, A8-3800) допускают его увеличение на три единицы, за счет использования заложенного производителем «резерва Turbo Core».

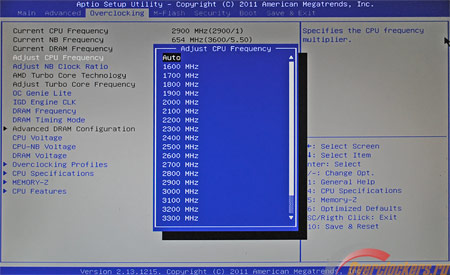

Стендовый процессор A8-3850 заблокирован «намертво», множитель составляет 29 единиц. Плата же предлагает отрегулировать частоту:
Пределы изменения 1600-3600 МГц (16-36 единиц множителя при шине 100 МГц). Но блокировка-то никуда не делась! Хоть пляши, а процессор продолжает работать на частоте 2900 МГц при любых повышенных значениях. Нужно отметить, что популярная утилита CPU-z может перевирать данные. Она считывает показатели с BIOS, поэтому легко может показать частоту процессора 3600 МГц. Но проверка при помощи прогонов теста SuperPi, хорошо реагирующего на изменения рабочей частоты CPU, показала: роста производительности не происходит. Этого и следовало ожидать.
реклама

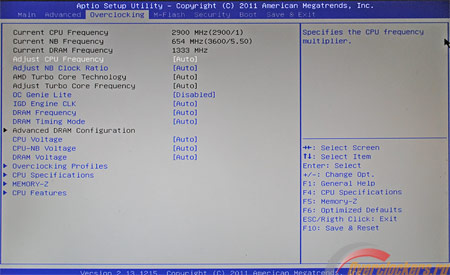

Второй (и основной) путь разгона APU Llano – увеличение частоты системной шины. Так вот. В «разгонном» разделе BIOS просто нет соответствующего пункта. Совсем нет! Я перелопатил все второстепенные меню, в том числе во вкладке Advanced – ничего похожего. Частоту шины отрегулировать нельзя, а значит – разогнать процессор на этой плате невозможно!
Совершенно непонятно, как можно было допустить такой просчет при проектировании. Возможно, программистам чего-то не объяснили? Иначе как расценить наличие таких странных пунктов меню как «Частота видеоядра». Ведь она напрямую зависит от частоты шины и задается для APU через множитель (шесть единиц: 6 х 100 = 600 МГц). Здесь же предлагается регулировка с шагом в 1 (!) МГц, которая, разумеется, не работает! Еще больше удивляет пункт, где предлагается задать частоту работы северного моста. Предложен единственный множитель 5.5 – что тут собственно регулировать?
Радует, что хотя бы частоту памяти производитель позволяет настраивать по стандартному алгоритму. Множители 8/10.66/13.33/16/18.66 бодро переключаются, рабочая частота модулей изменяется вслед за ними.
Спектр регулировок задержек-«таймингов» достаточно широк:

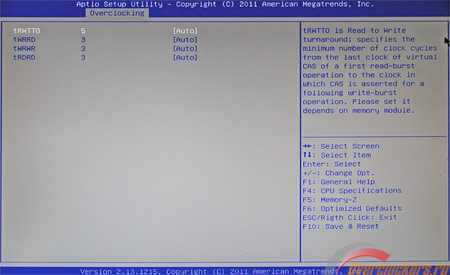

В дополнительном меню Advanced Channel Timing Configuration можно найти еще четыре параметра.

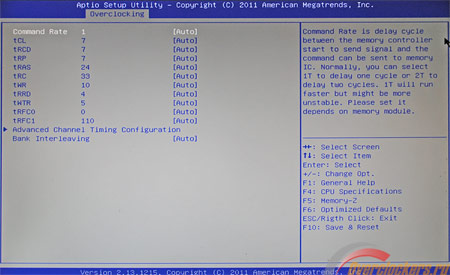

Все они по традиции представлены в виде таблицы:
реклама
|
|
|
Command Rate |
|
|
tCL |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
tRC |
|
|
tWR |
|
|
tRRD |
|
|
tWTR |
|
|
tRFC0 |
|
|
tRFC1 |
|
|
tRWTTD |
|
|
tWRRD |
|
|
tWRWR |
|
|
tRDRD |
|
|
Здесь все неплохо. А вот с регулировкой напряжений конструкторы поскромничали:
|
|
|
|
CPU Voltage |
|
|
|
CPU North Bridge Voltage |
|
|
|
DRAM Voltage |
|
|
|
Такого набора явно недостаточно для оптимального разгона системы, и, в особенности, проведения экспериментов.
Памятуя о том, что платы под сокет FM1 появились совсем недавно, сложно было ожидать, что MSI успела бы выпустить обновленную версию BIOS, исправляющую ошибки. Но это произошло! В новой модификации BIOS (версия 1.2) специалисты компании совершенно внезапно вспомнили о разгоне системной шины. Именно в раздел Overclocking и была добавлена столь важнейшая, но почему-то забытая, опция (пределы изменения частоты 100 - 301 МГц). Кроме того, минимальное напряжение питания процессора было снижено до 1.395 В. Других существенных отличий обнаружить не удалось, но и это очень хорошо, ведь теперь система стала пригодной для разгона.
Как говорится, «успели отскочить», однако покупатели, получающие материнскую плату со старой версией BIOS, могут быть немало озадачены набором опций в «разгонном» меню. К тому же, я все равно не могу «похвалить» BIOS в целом. Неработающая опция разгона видеоядра с шагом в 1 МГц никуда не делась, спектр регулируемых напряжений до крайности скуден, к тому же тут начисто отсутствуют регулировки подсистемы питания.
Не приходится требовать от компактной платы развитых настроек, но хотя бы функцию Loadline Calibration встроить необходимо. Пора переходить к практике, на очереди - проверка разгонных способностей платы, «прошитой» BIOS v1.2.
Технические характеристики
|
A6/A8, A4 (после выхода данных APU) |
Системная логика | FCH AMD A75 (Hudson D3) |
Оперативная память | 4x DDR3-1066/1333/1600/1866; Двухканальный режим |
Слоты расширения | 1x PCIe 2.0 x16; 1x PCIe 2.0 4x; 2x PCIe 2.0 1x; 1x PCI |
Режимы работы видеосистемы | PCIe 2.0 16x; PCIe 2.0 16x+4x; Поддержка технологии ATI CrossFireX; Поддержка технологии AMD DualGraphics |
Разъемы под накопители | 6x SATA 6 Gb/s AMD PCH A75 (поддержка RAID-массивов уровней 0,1,10) |
Сетевой адаптер | Realtek RTL8111E; 10/100/1000 Мбит/с LAN |
Аудиокодек | Восьмиканальный HD-аудиокодек Realtek ALC887 |
USB | 2x USB 3.0/2.0 (задняя панель) AMD; 2x USB 3.0/2.0 (внутренние разъемы платы); 4 x USB 2.0/1.1 (задняя панель); 4 x USB 2.0/1.1 (внутренние разъемы платы); Контроллер всех разъемов: AMD PCH A75 |
Разъемы задней панели | 1x PS/2; 1x DVI-D; 1x VGA; 1x HDMI; 1x LAN (RJ45); 2x USB 3.0/2.0; 4 x USB 2.0/1.1; 6x «миниджек» |
Комплектация | Диск с драйверами и утилитами; Инструкции; 2x шлейф SATA 6 Gb/s; Заглушка задней панели для корпуса; Панель с двумя разъемами USB 3.0/2.0; Переходник Molex -> SATA |
Внутренние разъемы платы | 6x SATA 6 Gb/s; 2x USB 3.0; 4x USB 2.0; 1x IEEE 1394a; 1x S/PDIF Out; 1x Front panel audio; 1x COM Port header |
Разъемы для подключения вентиляторов | 1x 4-pin; 2x 3-pin |
Форм-фактор | mATX |
Габариты, мм | 244 x 244 |
Тестовый стенд
- Материнская плата: MSI A75MA-G55, BIOS v. 1.0/ v. 1.2;
- Процессор: AMD A8-3850, базовая частота 2900 МГц;
- Система охлаждения процессора: Noctua NH-D14, 2 x Scythe Slip Stream SY1225SL12SH; ~950-1800 об/мин;
- Оперативная память: Geil GET34GB1800C8DC, DDR3-1800; 8-8-8-28; двухканальный режим;
- Видеокарта: встроенное видеоядро Radeon HD 6550D/дискретный ускоритель Radeon HD 6970;
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Cooler Master Real Power M1000, 1 кВт;
- Корпус: открытый стенд.
Программное обеспечение:
- Windows 7 Ultimate x64;
- ATI Catalyst v. 10.7 для видеокарт Radeon HD 6970 и Radeon HD 6550D (встроенное видеоядро).
Разгон
Теоретические основы разгона APU я уже описал выше, так что не буду повторяться.
При максимальном (заблокированном) множителе 29 мне удалось дойти до частоты системной шины 116 МГц, после чего «отвалился жесткий диск». Дело в том, что при увеличении частоты шины параллельно разгоняется и вся периферия, в том числе интерфейс SATA. На определенном этапе это приводит к ошибке, не позволяющей загрузить операционную систему.
В прошлый раз при разгоне APU A8-3800 был пройден рубеж 112-115 МГц по частоте шины после подключения жесткого диска к отдельному контроллеру SATA, распаянному на плате, и замены оперативной памяти на более «частотную». В данном случае проблемы с модулями DDR-3 меня миновали, а вот с жестким диском надо было что-то делать.
реклама
Решение оказалось совершенно неожиданным. Система была неработоспособна при частотах шины 117-132 МГц, но внезапно «завелась» на 133 МГц! Как выяснилось, на этой частоте материнская плата автоматически снизила необходимый множитель и интерфейс SATA вновь оказался работоспособен.
Этот «фокус» был известен оверклокерам, работающим с процессорами AMD и ранее. Кажется, я начинаю понимать, что подразумевали программисты MSI, когда ввели в «разгонном» разделе BIOS опцию «Множитель NB» (северного моста). В описании «прошивки» указано, что доступно только одно значение – 5.5 единицы, но ведь есть еще и Auto!
В первом случае это как бы «блокировка» множителя, во втором – «автомат», который сам снизит его при достижении частоты 133 МГц. Судя по всему, на «продвинутых» оверклокерских платах данный параметр можно будет изменять вручную.

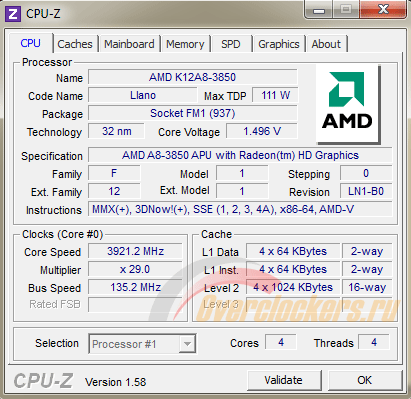

К сожалению, «островок стабильности» оказался совсем маленьким. Максимум систему удалось запустить при частоте системной шины 137 МГц, но тестирование в Linpack сразу выявило ошибки. Итоговая стабильная частота шины составила 135 МГц. С множителем 29 это дало результат в 3920 МГц:
Возможно, большее значение можно было бы получить при увеличении напряжения питания CPU. Но, по моему мнению, 1.5 В (я выставил именно столько), это и так слишком много для 32 нм процессора. К тому же простейший «тест пальцем» показал, что радиатор VRM нагрелся сверх всякой меры после длительного теста.
В целом, материнская плата не ударила лицом в грязь при разгоне. Пока у меня маловато данных, чтобы сравнить ее с конкурирующими продуктами, но полученный результат все же неплох. Самый важный негативный момент – отсутствие Loadline Calibration, из-за этого напряжение могло проседать под нагрузкой на 0.02-0.025 В, да еще и «плясало», как бешеное, изменяясь почти каждую секунду.
Используемые модули памяти Geil с MSI A75MA-G55 показали себя хорошо. С множителем DRAM = 13.33 они как раз вышли на оптимальный режим работы (1800 МГц) при частоте шины 135 МГц. Дальнейший разгон я проводил с пониженным до 10.66 множителем, в этом случае частота памяти составляла 1400-1450 МГц, так что вряд ли именно модули Geil могли вызвать нестабильность системы, ведь они работали при высоком напряжении 1.65 В и таймингах 8-8-8-28.
Заключение
Плата MSI оставила неоднозначное впечатление. Фраза настолько избита, что лучше сначала привести список плюсов и минусов, а уж потом подвести итог.
Плюсы:
- Высокое качество элементной базы и неплохой имидж MSI, как тщательно прорабатывающей свои продукты компании, внушают уверенность в надежности платы. Конечно, ресурсных испытаний я провести не могу, но в целом качество изготовления опасений не вызывает.
- Адекватные разгонные способности. Пока ограничимся такой оценкой, поскольку мне просто не с чем сравнить данный продукт. В целом разгон APU A8-3850 до 3.9 ГГц выглядит совсем неплохо.
Пожалуй, это все. Я не могу назвать богатым комплект поставки, ведь в нем всего два шлейфа SATA. Трудно признать выдающимися и возможности по подключению периферийных устройств: конструкторы MSI просто и без выдумок реализовали потенциал AMD A75. Перейдем к минусам.
Минусы:
- Неэффективная система охлаждения: алюминиевые радиаторы слишком быстро прогреваются при разгоне системы.
- Слишком простая, по современным меркам, подсистема питания процессора. А если вспомнить про отсутствие Loadline Calibration, становятся понятны «дикие пляски» и значительное занижение напряжения под нагрузкой.
- Недостаточное количество настроек BIOS Setup для тонкой подстройки системы при разгоне.
- Отсутствие разного рода «второстепенных» интерфейсов: FireWire, DisplayPort, «цифровой» звук были бы здесь совсем не лишними.
Возможно, оправданием для MSI A75MA-G55 может служить невысокая цена. В России эта плата пока встречается нечасто, но после «устаканивания» ее стоимость может составить ~3000 рублей. Если вы планируете собрать не самый производительный домашний компьютер, связка APU + бюджетная плата выглядит совсем неплохо.
Однако я бы порекомендовал нашим читателям немного подождать, чтобы позже сделать выбор по итогам сравнения нескольких моделей, которые вполне могут превзойти протестированный продукт.
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI A75MA-G55.
