Как и положено материнской плате «малого» форм-фактора (mATX), данное решение оснащено четырьмя разъемами для карт расширения.
Это компромиссный вариант. Сверхкомпактные ITX платы обычно оснащаются единственным разъемом PCIe, а большие ATX – семью разными разъемами, из которых обычно используются только некоторые. Как по мне – mATX-формат на сегодня выглядит самым удачным для создания небольшого домашнего компьютера с процессором типа APU.

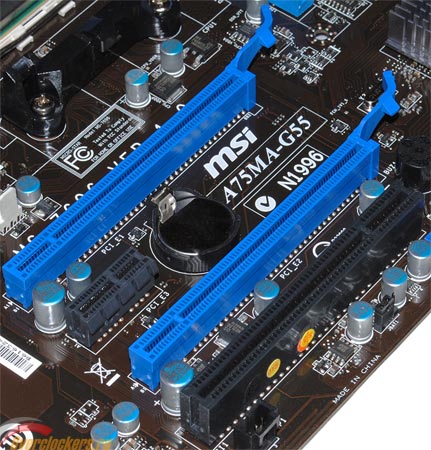

Судите сами, два «длинных» разъема PCIe дают возможность использовать дополнительную видеокарту (например, для организации «гибридного Crossfire» по технологии Dual Graphics) и производительный дискретный RAID-контроллер. Следует отметить, что на полной скорости здесь может работать только тот разъем, который расположен ближе к сокету CPU, второй слот ограничен по скорости на уровне PCIe 2.0 4x.
Два дополнительных разъема («короткий» PCIe 2.0 1х и обычный PCI) позволяют устанавливать дополнительные платы: звуковую карточку, Bluetooth/Wi-Fi адаптер и прочее. Кстати, плата допускает подключение и устаревших «периферийных» устройств, для этого на текстолите распаяны «разъемы-многоножки», позволяющие задействовать последовательный и параллельный порты. При грамотном подходе четырех разъемов более чем достаточно для значительного расширения возможностей компьютера.
реклама
Южный мост AMD FCH A75 наделен поддержкой современных интерфейсов SATA 6 Gb/s и USB 3.0, что позволяет конструкторам здорово разгрузить и удешевить устройство, обходясь без дополнительных контроллеров.
Так, на данной плате работа с жесткими дисками полностью отдана на откуп именно южному мосту.

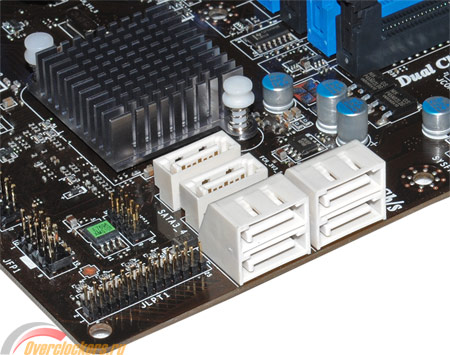

Шесть разъемов SATA 6 Gb/s (четыре расположены привычно, а еще два развернуты «вверх», по направлению от поверхности текстолита, что может облегчить сборку системы) поддерживают функцию AMD RAID Expert, что делает возможным организацию RAID-массивов уровней 0/1/10. Слабое место платы – отсутствие eSATA на задней панели, но в целом шести разъемов самого современного стандарта должно с запасом хватить для сборки домашнего компьютера.

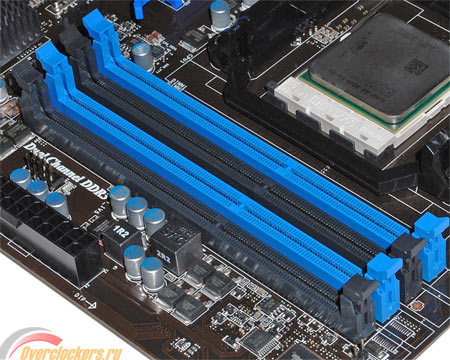

На плате распаяно четыре полноразмерных слота DIMM для модулей типа DDR3.
Встроенный контроллер памяти процессоров A6 и A8 поддерживает двухканальный режим работы (по два модуля на канал, разъемы расположены через один и отличаются по цвету). MSI заявляет о поддержке «планок», работающих на номинальных частотах DDR3-800/1066/1333/1600/1866 МГц. Интересно отметить, что в официальном описании платы присутствует небольшая ошибка: видимо по старой привычке режим DDR3-1866 обозначен как «разгонный» (то есть поддерживаемый «полуофициально»). На самом деле, для контроллеров памяти AMD Llano этот режим является штатным, и присутствует в спецификациях новых APU.
Задняя панель платы выглядит не совсем обычно из-за наличия сразу нескольких видеовыходов.
реклама
MSI A75MA-G55 уступает по их количеству «полноразмерной» модели ASUS F1A75V Pro. Здесь установлены только DVI, HDMI и классический VGA, в то время как ASUS располагает еще и DisplayPort. Конечно, это не критический недостаток, но для APU, который может использоваться для создания медиацентра, полезно наличие всевозможных типов подключения.
Другой минус, также относящийся к «мультимедийным» возможностям платы: отсутствие оптического/коаксиального аудиовыхода S/PDIF. Конструкторы либо просто «пожадничали», либо не нашли, куда воткнуть разъемы на ограниченной по количеству стоек задней панели. В любом случае, для медиацентра подобное - минус, вывести звук «в цифре» не получится, к услугам пользователя только шесть стандартных гнезд типа «миниджек». И это при том, что здесь применен приличный восьмиканальный аудиокодек Realtek ALC887.
Все подключения USB реализованы силами южного моста AMD FCH A75 без использования дополнительных контроллеров. На задней панели расположены четыре разъема стандарта USB 2.0/1.1 и два – USB 3.0/2.0. Не так много, но в комплекте идет дополнительная панелька, которая позволяет задействовать еще два USB 3.0/2.0, подключившись к внутренним разъемам платы. Это несколько улучшает ситуацию. Закупив соответствующие переходники, таким же способом можно активировать еще четыре разъема USB 2.0/1.1.
Неупомянутыми остались только разъемы LAN (RJ-45 «витая пара», аппаратное обеспечение – гигабитный контроллер Realtek RTL8111E) и комбинированный PS/2 для подключения клавиатуры или мыши.
Итак, какое же заключение можно сделать по итогам внешнего осмотра платы? Ответ неутешителен для конструкторов MSI – их продукт вышел донельзя простым, если не сказать «примитивным».
Это касается общих конструктивных черт: «слабый» по сегодняшним меркам четырехфазный преобразователь питания, отсутствие кнопок для управления открытым стендом, простейшая система охлаждения из двух алюминиевых радиаторов, всего три разъема для подключения вентиляторов (причем четырехштырьковый – только один). Желание разработчиков сделать плату простой и дешевой становится особенно заметно при изучении различных дополнительных разъемов.
Для работы USB и SATA используются возможности южного моста, причем не полностью. Отсутствуют подключения eSATA и FireWire, цифровой вывод звука. На плате применены всего два дополнительных контроллера: аудиокодек и LAN.
Конечно, многие из перечисленных недостатков характерны для малогабаритных плат, особенно недорогих, но при изучении MSI A75MA-GD55 меня постоянно преследовало ощущение, что плата излишне упрощена. Но подводить итоги пока рано, следующим шагом будет изучение возможностей BIOS Setup.
Возможности BIOS Setup
Оказывается, я отвык от классического вида BIOS в серо-синем дизайне «как в Norton Commander»! В последнее время в лабораторию попадали материнские платы ASRock и ASUS, которые в массовом порядке были переведены на использование UEFI BIOS с яркой графической оборочкой и поддержкой мыши. Здесь же Setup выглядит до боли знакомо, и это даже неожиданно!
Неужели MSI не собирается применять новую технологию даже для плат нынешнего поколения, представленных совсем недавно? Похоже на то, но вот что меня по-настоящему повеселило – так это попытка «осовременить» BIOS Setup простейшим способом. Программисты компании извернулись и таки ввели поддержку мыши (курсор на фото можно разглядеть в правом верхнем углу экрана): интересное сочетание. В остальном, все та же привычная система навигации, которая не менялась уже многие годы.
Вверху экрана можно заметить навигационную строку с вкладками-разделами BIOS. Всего их семь. Первый (Main) был показан на фото выше и не нуждается в особых комментариях. Вкратце пробегусь и по остальным разделам, а потом перейду к рассмотрению самого интересного из них, названного Overclocking.

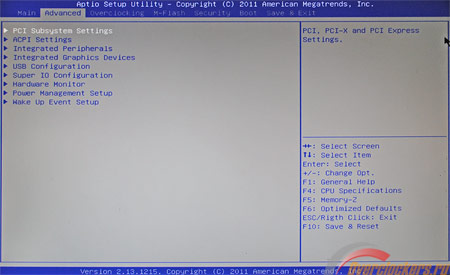

Раздел Advanced содержит все основные настройки системы. Тут все просто: «управление питанием», «конфигурация USB» и тому подобное. Названия пунктов отражают их содержание.
реклама
Интерес представляют разве что вкладки Integrated Graphics Devices, где можно переключаться между встроенным видеоядром и дискретной видеокартой, и Hardware Monitor, который бывает полезен при разгоне системы.

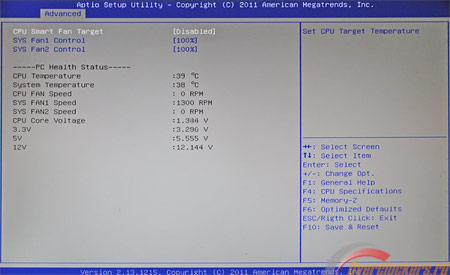

На этот же экран вынесена система управления оборотами вентиляторов. Для четырехштырькового разъема CPU Fan можно выбрать один из нескольких алгоритмов, для трехштырьковых Sys Fan регулировка попроще – в процентах.

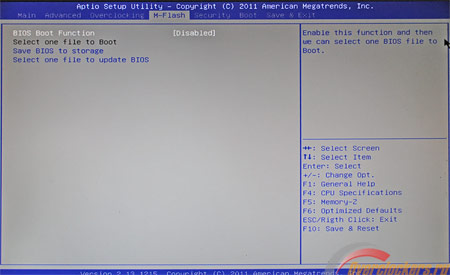

Вкладка навигационной строки, названная M-Flash, целиком посвящена соответствующей технологии.
Это уже привычная система «перепрошивки» BIOS с использованием флешки. Подобную схему применяют все ведущие производители материнских плат.

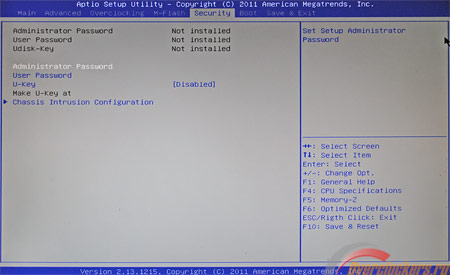

Вкладка Security позволяет задать пользовательский и администраторский пароли для защиты компьютера от несанкционированного доступа.

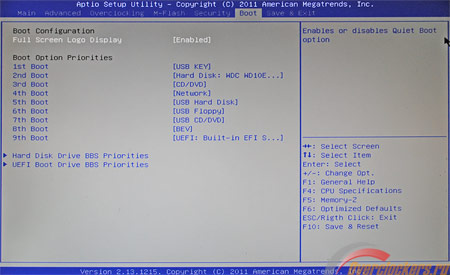

Вкладка Boot предназначена для установки очередности использования накопителей или приводов при загрузке системы. Кроме того, сюда вынесены некоторые второстепенные настройки интерфейса SATA.

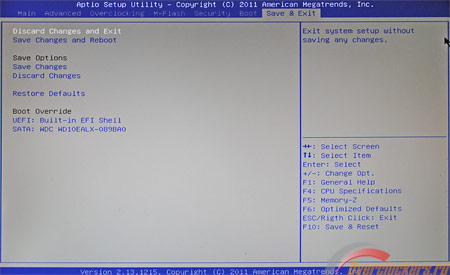

Я полагаю, что последняя вкладка Save and Exit не требует комментариев:
