Необычный обзор корпуса Antec LanBoy Air (страница 2)
реклама

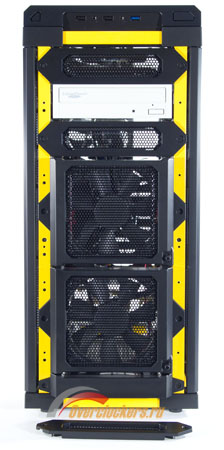

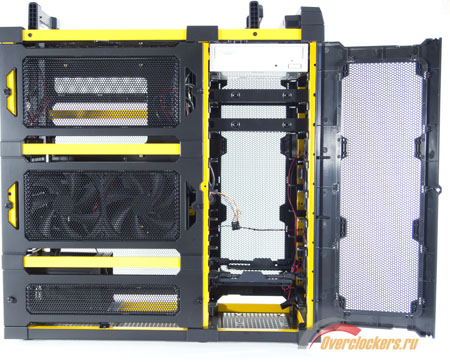

Предусмотрено три варианта закрепления приводов 5.25 с помощью лицевой панели.
На мой взгляд, это очень удобно.
Очень необычный способ применен для установки жестких дисков.
Аналогично приводам, HDD можно закрепить в трех разных положениях.
реклама
Как пишет производитель:

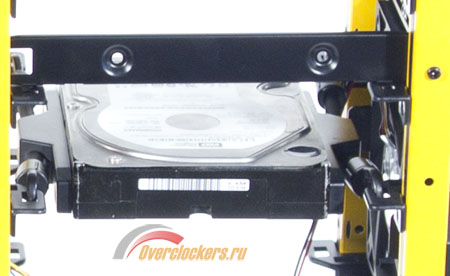

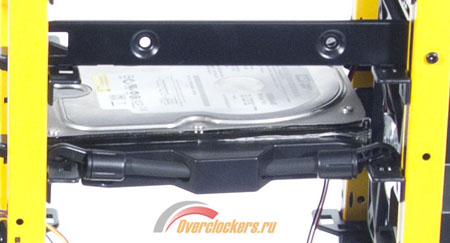

Расположенная в передней части корпуса LanBoy Air первая в мире система крепления HDD AirMounts™ в буквальном смысле подвешивает жесткие диски в воздухе, обеспечивая непревзойденную защиту от шума и вибрации.
Возможно и первая в мире. Но лет десять назад в сети можно было встретить похожие самодельные резиновые подвесы жестких дисков, сделанные из велосипедного ниппеля. Скандалить не будем, хотят быть «первыми в мире»? Их право, но мы-то правду знаем.

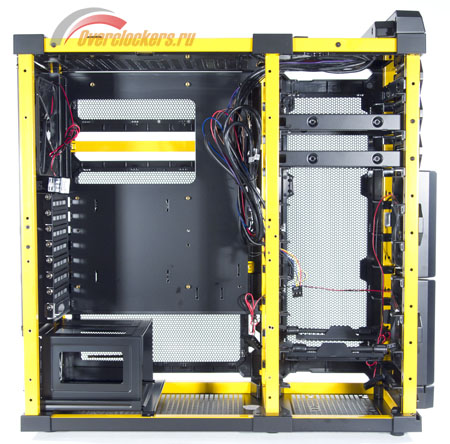

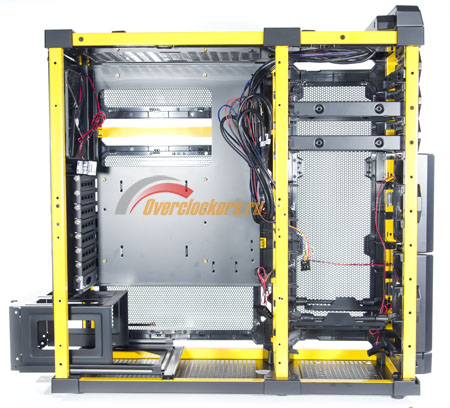

Слева расположен отсек для блока питания и материнской платы.
Шасси для крепления БП выезжает на специальных направляющих. Закрепить блок можно в обоих основных положениях, вентилятором как вверх, так и вниз. Для этого есть полный набор отверстий.
реклама

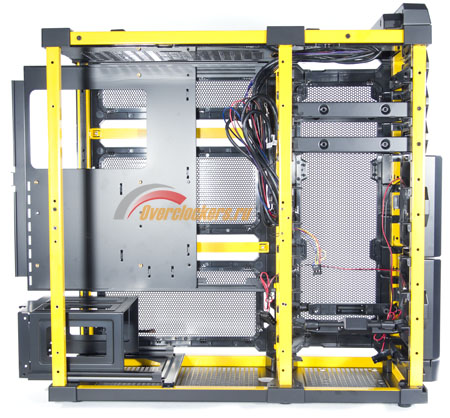

Точно также ездит по направляющим и шасси для крепления материнской платы. Для того чтобы выдвинуть «материнку», придется снять заднюю стенку корпуса, что неудобно. Да и нужно ли выдвигать? С учетом съемных стенок корпуса и окна напротив процессорного разъема можно можно снимать-ставить даже кулеры с бэкплейтом, не демонтируя материнскую плату.

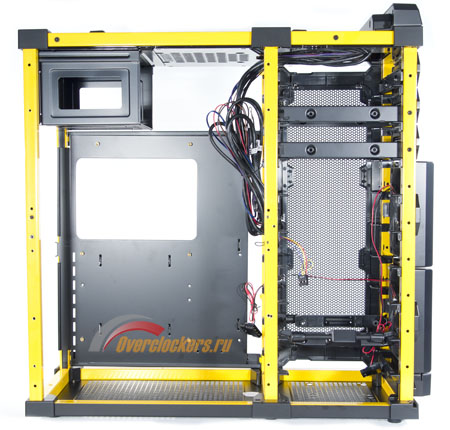

Если вам не подходит положение «блок питания внизу», то в Lan Boy Air это легко поправимо. Вынимается кожух блока питания, откручиваются направляющие, снимается задняя стенка, вынимается шасси материнской платы, демонтируются направляющие. Далее сборка в обратном порядке. Только направляющие блока питания крепятся сверху, а шасси «материнки» снизу.
Ошибиться невозможно. Для «салазок» материнской платы предусмотрены специальные ушки, на которые они надеваются, а затем фиксируются винтами.

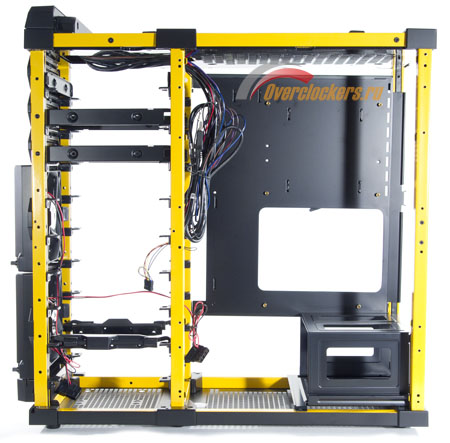

Производитель предусмотрел только два варианта, но мне захотелось проверить, возможна ли установка материнской платы на левую сторону корпуса. Бывают случаи, когда нужно поставить системный блок слева от себя, сохранив при этом доступ к комплектующим.
Ушки и крепежные отверстия для такого положения железа не предусмотрены, но такую модернизацию несложно выполнить самостоятельно. Нужно разметить и просверлить четыре отверстия диаметром 3.2 мм. Затем взять винт, которым крепятся блоки питания и с небольшим усилием завернуть в полученные отверстия, нарезая в них резьбу. Штатные винты из комплекта Lan Boy Air для этой цели непригодны. Они совершенно «сырые», шлиц легко срывается отверткой даже при небольшом усилии, а уж нарезать резьбу в «высококачественной стали» не представляется возможным.
Кабельменеджмент на обратной стороне шасси материнской платы облегчают три пластиковых хомута.
Тестовый стенд. Антре
Тестовый стенд:
- Материнская плата: GIGABYTE GA-EP45-Extreme;
- Процессор: Intel Core 2 Quad Q6600 Kentsfield 2400 МГц, LGA775, L2 8192 Кбайт;
- Охлаждение CPU: Apogee™ CPU water-block ;
- Оперативная память: DDR-2 GEIL Black Dragon 8500, 2 x 2 Гбайт;
- Видеокарта: Gainward GeForce® GTX 570 1280 Мбайт;
- Жесткие диски: Western Digital 7200rpm, 2 х HDD 500 Гбайт, 16 Мбайт;
- Блок питания: FSP 700 Вт.
Особенности сборки системы охлаждения
В первую очередь при сборе системы водяного охлаждения, я прикидываю, куда ставить радиатор. Благо на сайте Antec заявлено, что для него предусмотрено место. Но какое именно – производитель скромно умолчал. Недюжинная смекалка и дедуктивный метод помогли выяснить, что радиатор должен устанавливаться на верхнюю крышку корпуса. Если честно, то больше просто некуда.
реклама

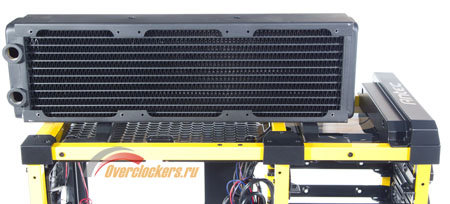

Как можно убедиться, радиатор ThermoChill PA120.3 ну никак не подходит под те крепежные отверстия, которые оставлены предусмотрительными разработчиками. Отверстия еще одного оказавшегося у меня радиатора водяного охлаждения Alphacool NexXxoS Pro III Radiator также не совпали с отверстиями на корпусе.
Возможно, это посадочное место организовано для какого-то эксклюзивного радиатора? Информации об этом я не нашел. Как и говорилось выше, вся оптимизация под систему водяного охлаждения свелась к двум дырочкам. Хотя если человек в состоянии приторочить к корпусу водянку, то уж еще несколько отверстий при необходимости просверлить ему будет не трудно.

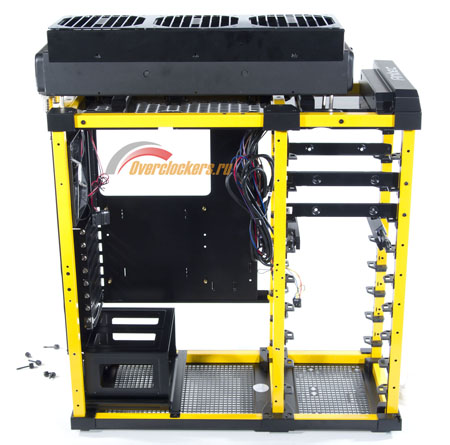

Как в том анекдоте, придется дорабатывать напильником. После примерки радиатора к разным местам корпуса был сделан вывод, что с минимальными переделками его можно установить только на верхнюю крышку. Как пользователю мне не нужны ни идущий через через радиатор теплый воздух из корпуса, ни его попадание внутрь, но уже прошедшего через радиатор. Поэтому последний располагается на металлических стойках, на небольшом расстоянии от корпуса.
На радиатор установлен диффузор, или, как его еще называют в интернет-магазинах, «шруд» (Shroud). К нему через вибропоглощающую прокладку прикреплены три вентилятора Noctua NF-S12-1200, их заявленный производителем уровень шума – 17 дБ. Сверху вентиляторы закрыты решеткой (faceplate) ThermoChill .
Как ни крути, а приходится дырявить новехонький «кейс». Сверлю, прикручиваю, ставлю. Первая проблема решена, но появилась вторая. Где разместить помпу?
Модель - Swiftech MCP655. Куда же ее приспособить? Блок питания хочется оставить внизу. Между ним и жесткими дисками? Но надо еще оставить место для расширительного бака.
А почему бы не подвесить помпу на крепежи HDD? Их в комплекте много. Попытка не пытка, вот что в итоге вышло:
Неплохо, остается ощущение, что так и было задумано производителем корпуса. Если бы не пришлось сверлить.
Следующий вопрос - куда пристроить расширительный бак? На помпу Swiftech MCP655 есть отличный топ, совмещенный с баком. Но если его поставить на помпу, то в моем случае он займет почти все отсеки жестких дисков. И выдержат ли резиновые подвесы такой вес – вопрос риторический.
У меня есть расширительный бак Alphacool Cape Corp , только не черный, а просто цвета алюминия. Как пишут на ценниках в строймаркетах, «алюминий, крашенный под алюминий». Пробую его разместить около блока питания, метод крепления – двумя уголками ко дну.
На бачок ставлю датчик потока . На датчике резьба 1\2, а на баке 1\4, пришлось использовать переходник. Те части магистрали, которые я точно не буду потом раскручивать, устанавливаются на «жидкий фум». Мощная штука, быстро схватывается и не течет.
Теперь самое время подумать о сервисном обслуживании еще не установленной системы водяного охлаждения. Нужна пара портов: заправочный и для слива. Зачем эти излишества? А чтобы не чувствовать себя немного глупо, если понадобиться слить воду из системы. Посмотрите, как кувыркает системный блок один чудак. Скажу прямо, мне так корячиться неохота. Все должно быть проще, отвернул заглушку, и готово. Та же история и с заправкой. Филлпорт рулит.
Заправочный должен находиться в самой высокой точке, порт для слива в самой низкой. Опять возникает проблемка, ведь в самой высокой точке у меня расположен радиатор, а корпус резать не хочется. Приходится подсоединять шланг к расширительному бачку и выводить в самый верхний 5.25 отсек. Но его длина берется с запасом, сантиметров 15-20. Филлпорт будет спокойно лежать в этом отсеке, а когда понадобится долить водички, можно будет его вытянуть, открыть и заправить систему.
Аналогичным образом пришлось поступить и с заправочным портом, только место его размещения – под помпой. На предыдущей фотографии хорошо заметны оба порта. Пишу «филлпорт», а на самом деле - штуцер со внутренней резьбой 1\2 и заглушка. Сразу двух фирменных у меня не оказалось, а ставить разные не захотелось. Поэтому еще одна импровизация и еще один термин из оперы.
Компоненты водяного охлаждения установлены все, кроме водоблоков.
Особенности сборки комплектующих
Для дальнейшей сборки водяного охлаждения нужно установить материнскую плату, что я и делаю. Чтобы шланги, идущие к водоблокам, шли красиво и без перегибов, нужно точно отмерить их длину. А сделать это без установленных на плату водоблоков невозможно. В общем, искусство красивой укладки шлангов сродни икебане.
Процессору достается Apogee™ CPU water-block . На чипсете уже есть водоблок, поставленный производителем. Для видеокарты приготовлен MCW60 .

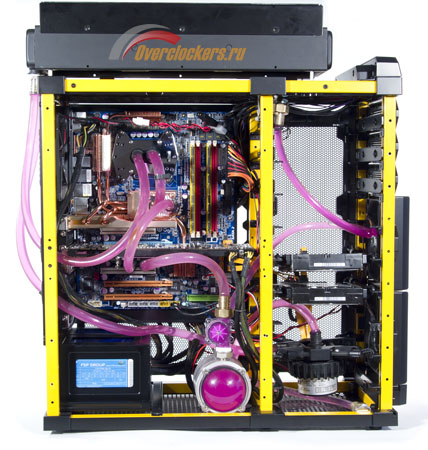

Особых приключений не возникло, но, как всегда, вмешалась судьба. После заправки системы дистиллированной водой и пробного пуска на протечки мне приспичило добавить красоты. Захотелось новизны, тем более зеленый цвет жидкости порядком приелся. И я бухнул в воду Feser View - FV - Active UV Dye – RED , купленный несколько лет назад в Германии. Как в книге «12 стульев». Обещали радикально красный цвет, а что вышло - смотрите сами.
Красный на деле оказался розовым. А так хотелось кроваво-красный, подобный артериальной крови. Гримаса судьбы, кажется, вот оно близко… Бац, розовый!
Еще один замеченный при сборке минус - то, что спрятать провода практически некуда. Корпус полупрозрачный и сетчатый, а значит, все провода на обратной стороне шасси материнской платы очень недурно просматриваются. К тому же места там явно мало. Пришлось тщательно разложить провода, дабы закрыть стенку.
Положительные впечатления – первый раз не мешают корзины 3.5 и 5.25. Несмотря на то, что корпус довольно компактный, места внутри много. Совершенно спокойно можно работать двумя руками.
