Программное обеспечение
- Прогрев CPU: LinX 0.6.4;
- Мониторинг температур CPU: Core Temp 0.99.8;
- Прогрев GPU: Fur Mark 1.9.1;
- Разгон и мониторинг видеокарты: MSI Afterburner 2.1.0;
- Прогрев HDD: IOMeter;
- Мониторинг температур HDD: SpeedFan 4.44.
Методика тестирования
По устоявшейся традиции уровень шума и эффективность системы охлаждения в корпусе Antec LanBoy Air будет сравниваться с открытым стендом. Хотя для водяного охлаждения это не совсем корректно.
Воздушный кулер работает в закрытом корпусе и гоняет воздух, находящийся внутри корпуса, нагретый им самим и остальными комплектующими. Производительность корпуса в этом случае определяется еще и тем, насколько эффективно корпусные вентиляторы удаляют нагретый воздух, по сравнению с открытым стендом, где нагретый воздух ничего не задерживает, но и не сдувает.
А водяное охлаждение выводит тепло из корпуса и рассеивает в окружающую среду. В этом случае работа вентиляции не настолько критична.
На видеокарте стоит водоблок только на графическом процессоре. Без обдува его цепи питания начнут быстро перегреваться. Обдувать их надо и на открытом стенде.

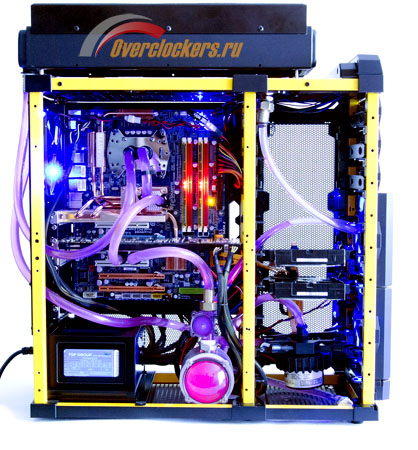

В случае СВО охлаждающие функции корпуса сводятся к возможности монтажа вентиляторов для обдува тех мест, которым волей-неволей пришлось обходиться без водоблоков. А тут модульная конструкция и возможность установки 25 корпусных вентиляторов. Здесь Antec LanBoy вне конкуренции. Пишу я это потому, что сильно подозреваю – температура, как обычного процессора, так и графического, в обоих случаях окажется равной. А вот что с остальными – покажет лишь практика.
реклама
Есть один момент, выходящий за рамки обычного обзора. Это измерение шума. Почитав обзоры корпусов, можно заметить, что уровень шума фиксируется приборами, диапазон измерений которых начинается с 30 дБ. Хотя половина полученных значений оказывается ниже этой цифры.
Вдобавок измеряется только звуковое давление. А на каких частотах преобладает шум - остается за кадром. Не секрет, что низкочастотные шумы не так раздражают, как высокочастотные. Поэтому интересно посмотреть не только уровень в децибелах, но и амплитудно-частотную характеристику.

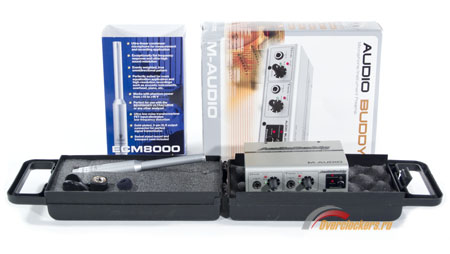

Для снятия АЧХ (амплитудно-частотной характеристики) нужен измерительный микрофон. У меня есть behringer ecm8000. Для подключения микрофона к компьютеру используется предварительный микрофонный усилитель с фантомным питанием M-Audio Buddy . Программа для анализа спектра - SpectraLAB v4.32.13. Не очень новая, но я к ней привык. Более свежую версию можно взять тут.
Установленный на компьютер SpectraLAB займется «самостоятельным» измерением шума системного блока. Четыре кривые, фоновый шум в комнате, открытый стенд, корпус с вентиляторами на максимум, вентиляторы на минимум. Нет, не выйдет, как замерить фоновый шум? В компьютере все равно будут работать помпа и вентиляторы на радиаторе. Тогда придется измерять АЧХ с помощью другого, безвентиляторного компьютера.
Испытания проводились в 64-битной Windows 7 Ultimate.
Результаты тестирования
реклама
Сначала о шуме. Замеры производились в комнате с окнами на парк. Вдобавок – с установленными стеклопакетами.
Измерительный микрофон находился на расстоянии 30 см и 1 м от правой боковой стенки корпуса, по её центру. Бесшумный компьютер, на котором производились измерения, располагался в 3 м.
Сравниваю АЧХ открытого стенда и системы в корпусе. В чем разница?
Открытый стенд:
- Три вентилятора Noctua NF-S12-1200 на радиаторе;
- Вентилятор, вынутый из корпуса для обдува цепей питания видеокарты;
- Вентилятор блока питания.
Система в корпусе:
- Три вентилятора Noctua NF-S12-1200 на радиаторе;
- Два вентилятора на боковой стенке корпуса. Обдувают видеокарту и частично сокет;
- Вентилятор блока питания;
- Вентилятор на задней стенке;
- Два вентилятора на передней панели.
Разница в четыре вентилятора, плюс шум, создаваемый воздушными потоками в корпусе. Смотрим, во что это в итоге вылилось. Сначала открытый стенд с расстояния 30 см.

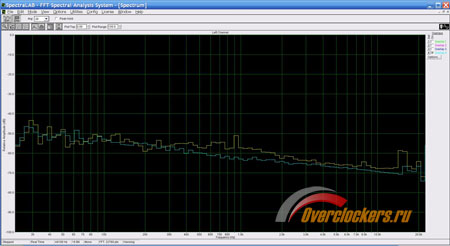

Зеленая кривая это то, что микрофон зафиксировал в режиме «тишина». Желтая – АЧХ работающего компьютера на открытом стенде. Теперь - то же самое с расстояния 1 метр.
Аппаратура не идеальна. В нижней и верхней областях видны выбросы собственных шумов, по разнице уровня кривых можно судить о звуковом давлении.
Смотрим результаты Antec LanBoy Air. Замеры сделаны с расстояния 30 см.

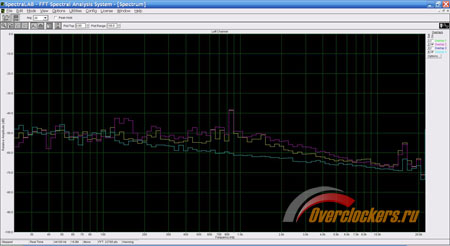

Зеленая кривая – режим «тишина». Желтая – корпусные вентиляторы на минимуме. Красная – вентиляторы на максимум.
Следующие результаты сняты с расстояния 1 метр.
реклама
На слух режим с минимальными оборотами вентиляторов довольно комфортен. Не тишина, но и не раздражает. А вот с оборотами на максимум – шумновато, но не критично, с пылесосом не сравнить.
Теперь о температурах.
Процессор Intel Core 2 Quad Q6600 Kentsfield 2400 МГц был разогнан до частоты 3.37 ГГц, повышением частоты системой шины до 375 МГц. Напряжение на процессоре было поднято до 1.4437 В. Прогревался он с помощью LinX 0.6.4. Мониторинг температуры процессора осуществлялся программой Core Temp 0.99.8. Фиксировалась максимальная температура самого горячего ядра.
Разгон видеокарты составил 939 МГц по GPU, 1130 МГц по памяти, напряжение питания GPU было увеличено до 1.15 В. Для разогрева видеокарты применялась утилита FurMark версии 1.9.1. Температура графического процессора фиксировалась с помощью MSI Afterburner, итоговым результатом было максимальное значение.
Винчестеры нагружались в тесте «Access Time» пакета IOMeter, учитывалась максимальная температура.
Температура в помещении колебалась в пределах 30-31 градуса по Цельсию. Лето, блин.
Температура процессора оказалась во всех трех случаях (открытый стенд, вентиляторы Low, вентиляторы High) одинаковой. Простой 42 градуса, нагрузка - 75°C. Разве что на открытом стенде максимум был 76°C. Но один градус можно списать на погрешность измерений. Стоит напомнить, что приводится температура самого горячего ядра. Для справки, самое холодное 65°C.
С видеокартой та же картина. Вентиляторы Low, вентиляторы High – температура одинаковая. Простой 38, нагрузка - 53 градуса. Открытый стенд, нагрузка 54°C. Все тот же один градус.
Температура воды в системе. Бездействие 33 градуса, нагрузка - 36°C. Воды в системе мало, чуть меньше литра, поэтому такая быстрая реакция на нагрузку.
С винчестерами ситуация другая, поскольку они охлаждаются воздухом. Вентиляторы High – простой 40 градусов, нагрузка 42°C. Это – результат самого горячего из стендовых HDD. Вентиляторы Low – простой 41 градус, нагрузка - 44°C. Разница невелика, вентиляторы даже на пониженных оборотах неплохо справляются. В случае открытого стенда: простой 44, нагрузка - 49°C.
Заключение
Antec LanBoy Air – явно корпус на любителя. С одной стороны он хорош, а с другой…
Дизайн? Да, ярко, необычно, броско, но понравится отнюдь не всем. К плюсам отнесем и модульную конструкцию, позволяющую менять положение комплектующих в корпусе. Но вот, на мой взгляд, вариантов расположения «железа» в корпусе - мало. Да и с винтами получился разнобой, снаружи винты с накаткой соседствуют с большим количеством обычных.
Корпус компактный, внутри не особо тесно. Хорошо? Неплохо, но Antec позиционирует LanBoy Air как «High-End платформу с максимальным разгонным потенциалом», поэтому его размеры в данном случае – скорее минус. Для СВО внутри явно тесно, да и с кабелями от блока питания беда. После уборки лишних за материнскую плату приходится прилагать усилие для закрытия боковой стенки.
Возможность установки водяного охлаждения? Да, она есть, но две дырочки?!? Почему бы не предусмотреть установку приличного радиатора на три вертушки 120-140 мм? Сделать корпус повыше и в образовавшемся пространстве поместить этот самый радиатор, помпу с расширительным бачком. Заложить в конструкцию отсек для водяного охлаждения. Почему бы и нет? СВО в наши дни давно уже не редкость, тем более странно видеть такое при заявленной производителем поддержке.
Выдвижной блок питания, который можно ставить либо вверху, либо снизу? Отлично. А почему бы не нарастить корпус еще немного вниз и не сделать там место еще для одного блока питания? Тогда если при апгрейде не хватит мощности старого БП, можно будет не выбрасывать его, а прикупить к нему дополнительный?
На лицевой панели все элементы съемные. Приводы можно установить на три стороны. Так почему нельзя все эти съемные элементы закрепить сбоку?
В конце обзора принято приводить плюсы и минусы исследованного девайса. Но с Antec LanBoy Air этого у меня так и не получилось, а все потому, что первые плавно перетекают в последние, и наоборот. Когда я увидел этот корпус, то подумал: «все, пора завязывать с самодельными корпусами, вот он идеал». Но нет, корпус, быть может, и хорош, но далеко не идеален.
Конечный выбор остается за потребителем, кому-то такие модели придутся по душе, а кто-то возьмет себе «старый», проверенный временем и пользователями, корпус.
