Arctic Cooling Accelero XTREME Plus

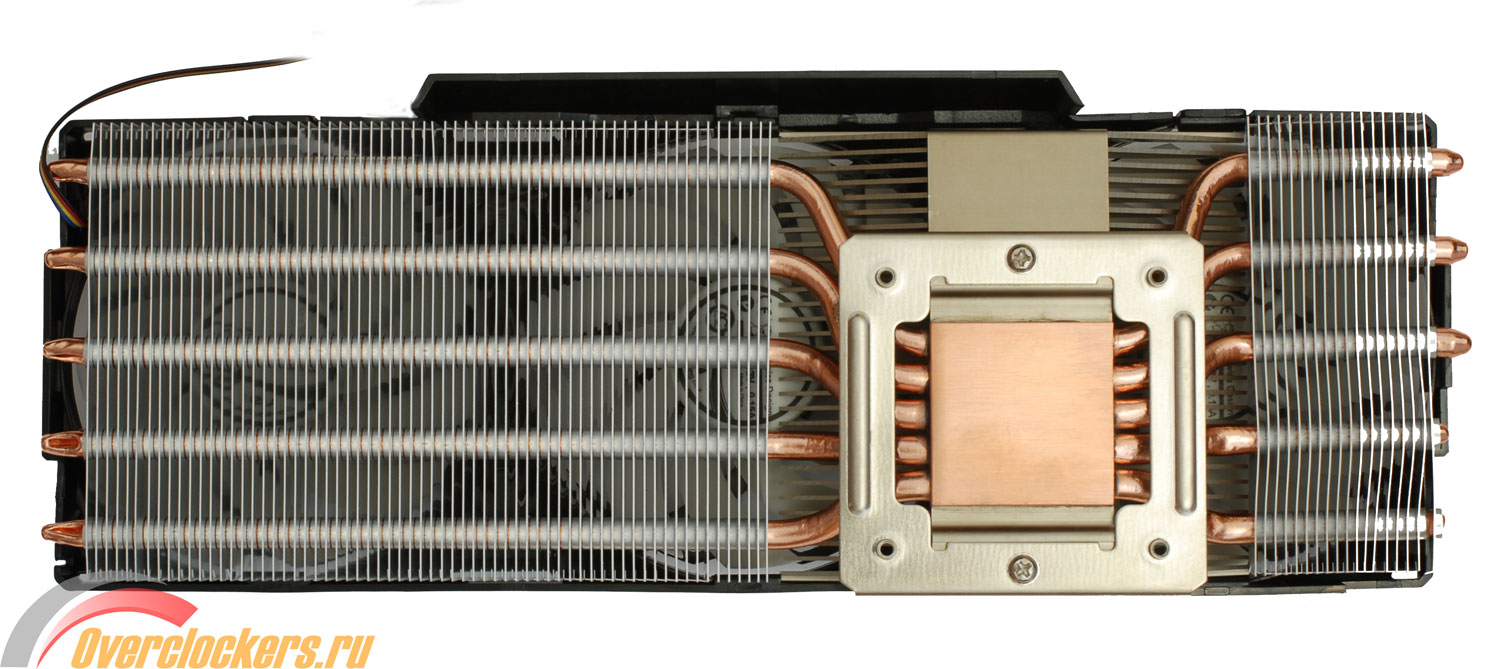

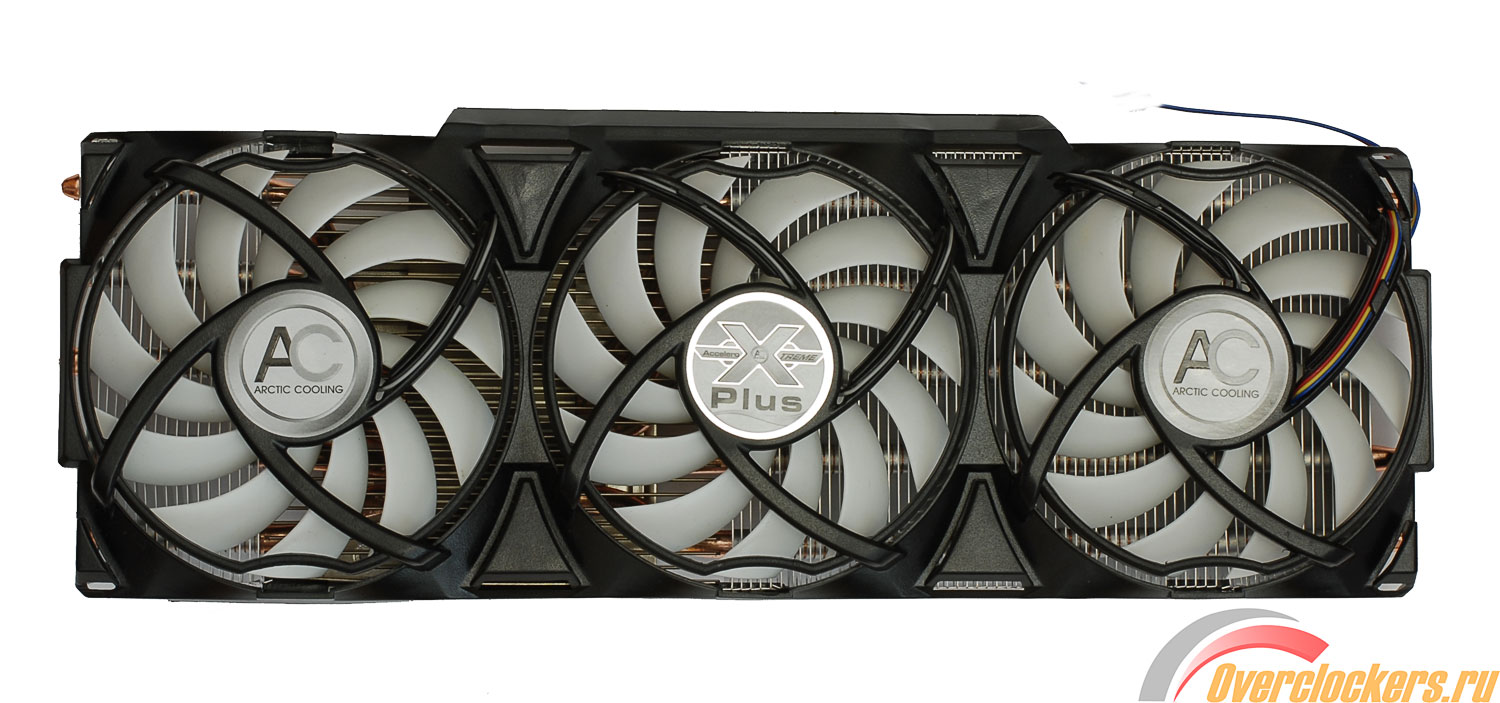

Контрольным участником тестирования стал видеокулер верхнего ценового диапазона Accelero Xtreme Plus:

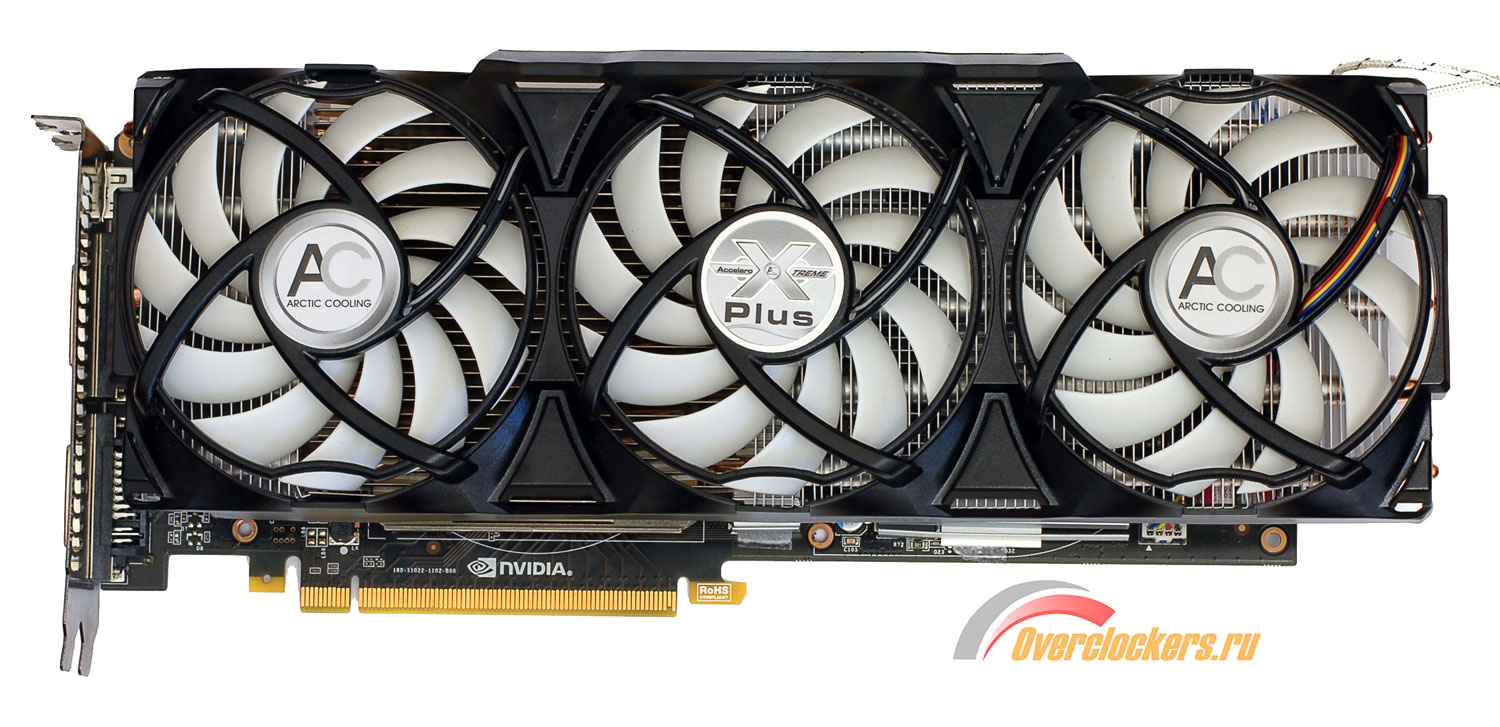

С помощью отдельно прилагаемого комплекта крепежа и радиаторов для системы питания система охлаждения GTX480 была модернизирована следующим образом:

Установка видеокарты с серийно выпускаемым видеокулером никаких проблем вызвать не должна:

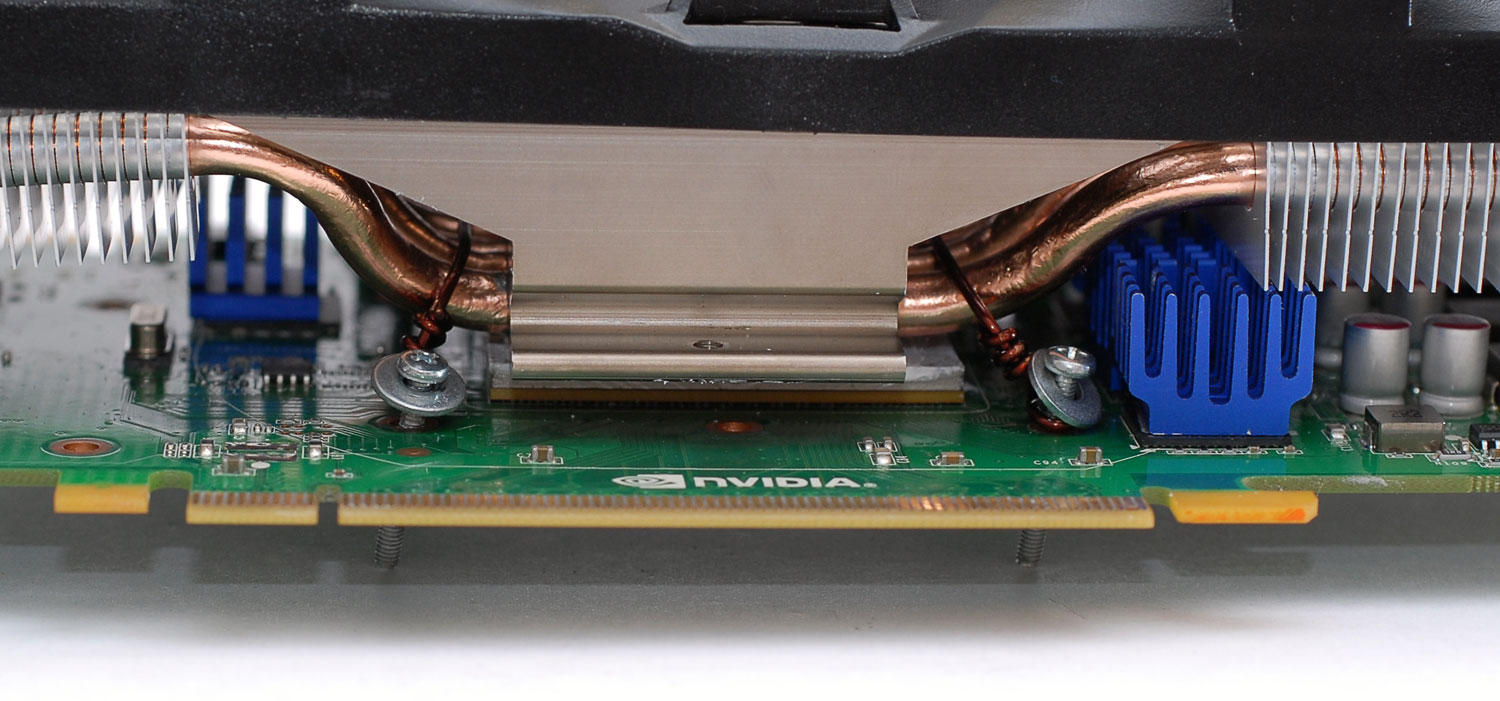

Перед установкой Accelero Xtreme Plus на GTX 460 крепежная рамка с кулера была снята – все равно она к этой видеокарте не подходит. Далее в ход идут все те же проволочки:

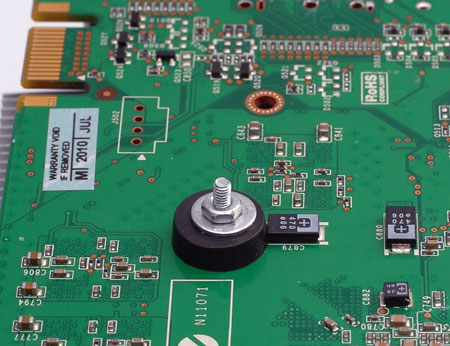

С обратной стороны ничего нового. Уже привычные резиновые прокладки.

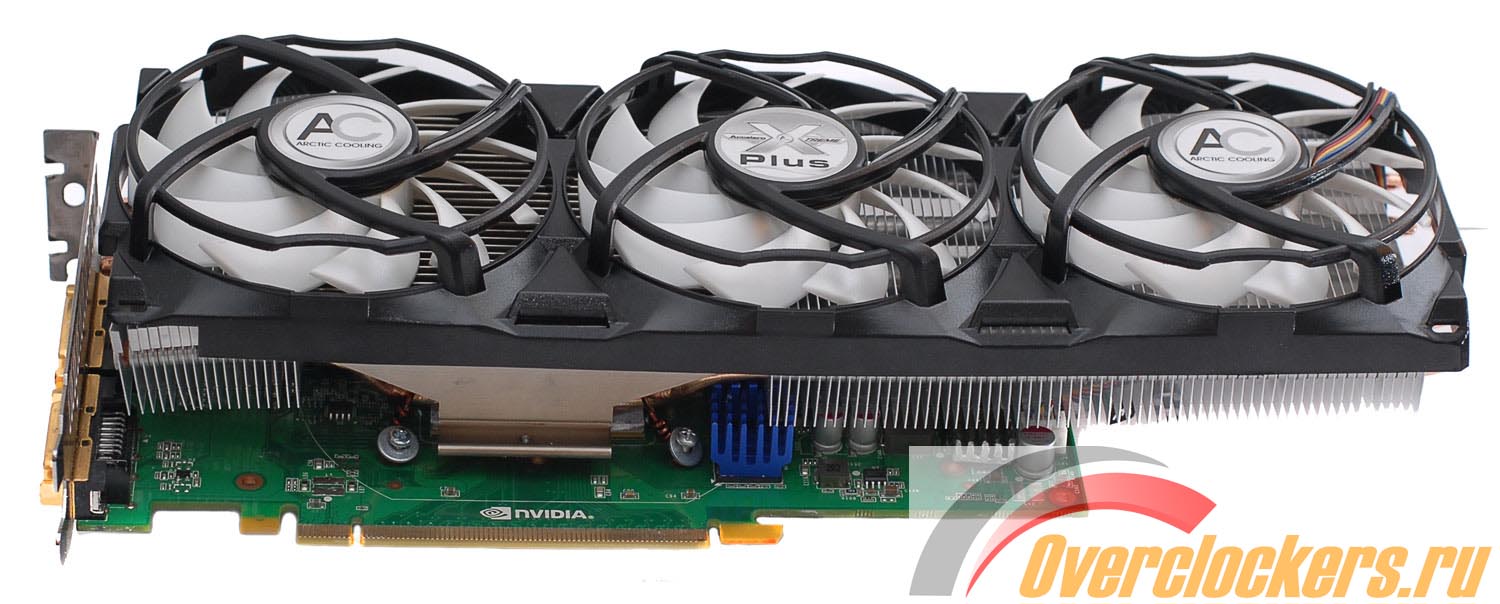

Общий вид GTX 460 с установленный Xtreme Plus:

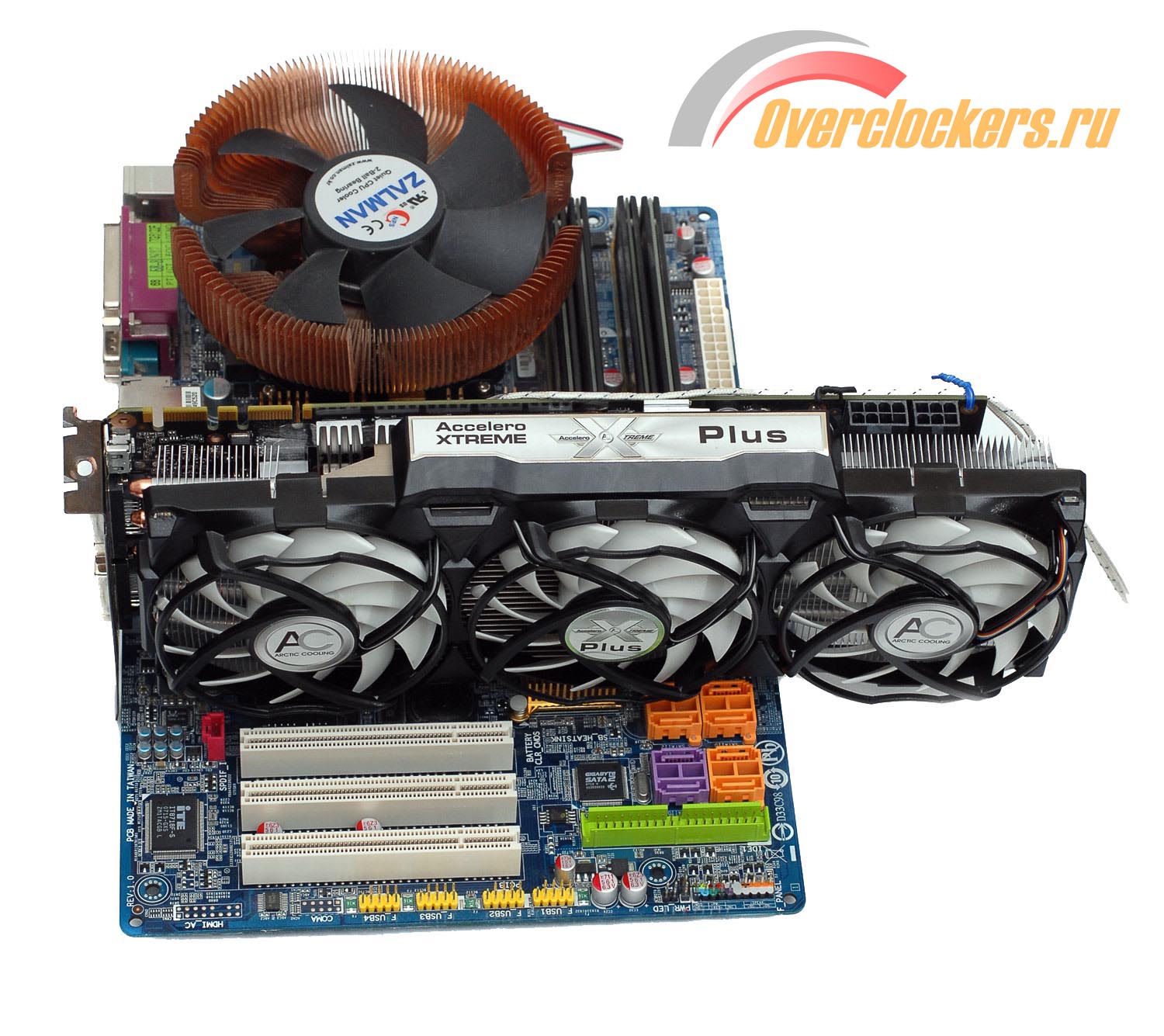

Никаких проблем при установке карты в стенд не возникло.

Результаты тестирования и их анализ

Вкратце напомню условные обозначения температур:

• GPU – показания встроенного в GPU термодатчика, данные приняты по отчету MSI Kombustor.
• PCB (только для GeForce GTX 480) – показания расположенного на плате термодатчика, данные приняты по отчету MSI Kombustor.
• ТП1 – показания мультиметра DT-838, полученные при помощи термопары, расположенной в области GPU платы.
• ТП2 – показания мультиметра DT-838, полученные при помощи термопары, расположенной в области системы питания платы.

Бесспорным победителем тестирования становится водяное охлаждение в виде «full-cover» ватерблока. Второе место занимает Accelero Xtreme Plus – он смог обойти даже пусть не топовый, но все же современный процессорный кулер на тепловых трубках Scythe Samurai ZZ. Процессорные кулеры прошлых поколений, а именно Zalman CPNS-7000AlCu и боксовый кулер Intel Q6600, не в состоянии тягаться с воздушным фаворитом, и только лишь на фоне штатных кулеров не самых горячих видеокарт выглядят более-менее уверенно.

Уровень нагрева видеокарт со штатной системой охлаждения является высоким, что в условиях летней жары может помешать разгону и/или обусловить необходимость работы вентилятора видеокулера на высоких оборотах – в таких условиях сильный шум неизбежен. Исключением являются случаи изначального оснащения видеокарты «full-cover» водоблоком или топовыми моделями воздушных кулеров.

Результаты тестирования СО видеокарт в очередной раз ярко продемонстрировали необходимость охлаждения силовых элементов питания – во всех тестах их температура либо была близкой к температуре GPU, либо заметно превышала ее. При этом в ряде случаев производители видеокарт не устанавливают вообще никакого охлаждения на эти элементы. И, как бы это ни странно звучало, правильно делают.

В случае установки небольших радиаторов на силовые элементы питания «узким местом» может стать недостаточно хорошая теплопроводность двустороннего термоскотча. В ряде тестов установка радиаторов вызвала повышение (!) температуры по показаниям термопары ТП2 (GTX 460). Но и оставлять элементы системы питания «голыми» - не лучший вариант. При модернизации охлаждения системы питания видеокарты необходимо применение качественного термоинтерфейса, радиаторов с достаточной площади поверхности и дополнительного обдува. В противном случае можно получить отрицательный эффект, который наглядно виден в результатах тестирования GTX 460, либо отсутствие какого-либо эффекта вообще, что продемонстрировали тесты GTX 550.

Однако не все так просто. Для размещения крупных радиаторов на микросхемах памяти и силовых элементах просвет между поверхностью платы и системой охлаждения должен быть большим. В таком случае видеокулер закроет не один соседний слот, а как минимум два. Пожалуй, именно поэтому из двух зол производители выбирают меньшее: система питания видеокарты просто обдувается воздухом, без радиаторов. Устранить «узкое место» в виде термоскотча/термопрокладок на данный момент для большинства карт невозможно из-за отсутствия крепежных отверстий, посредством которых удалось бы закрепить радиаторы, применив в качестве термоинтерфейса хорошую термопасту.

Скажу больше, конструкция топовых видеокулеров не позволяет установить крупные радиаторы – даже у воздушного фаворита в лице Accelero Xtreme Plus имеются трудности с охлаждением мощной системы питания GeForce GTX480.

В завершение тестирования рассмотрим результаты замеров шумности систем охлаждения:

Победителем теста вновь становится водяное охлаждение «full-cover» ватерблоком. Уровень шума для такого варианта охлаждения замерялся на расстоянии 1 м от двух тихоходных вентиляторов 120х120х25 мм, продувающих радиатор системы охлаждения.

Второе место, как и в случае теста температур, занимает Accelero Xtreme Plus. А старенькие процессорные СО снова неплохо смотрятся только лишь на фоне воющих штатных систем охлаждения. Scythe Samurai ZZ уверенно держится на средних позициях.

Что ж, уровень шума как штатных видеокулеров, так и процессорных, при пониженных оборотах можно охарактеризовать как приемлемый. На максимуме все эти системы сильно выделяются на фоне общего шума ПК. Шумность довольно тихого Zalman CPNS-7000AlCu объясняется возрастом и состоянием данного экземпляра.

Заключение

Замена системы охлаждения видеокарт уже не первый год представляет собой специфичную проблему. В идеальном варианте нужно охладить ядро, память, элементы питания, и не превысить допустимые габариты. Для решения этого вопроса нужен комплексный подход со стороны производителей и разработчиков графических ускорителей.

Хочется верить, что они наконец-то разделят свои детища по категориям в зависимости от энергопотребления: например до 100 Вт, от 101 до 200 Вт, от 201 Вт и выше. Для каждой такой категории, пожалуй, следовало бы ввести не более двух вариантов расстояний между крепежными отверстиями вокруг GPU. Разработать две-три типовые системы питания с обязательно стандартным расположением крепежных отверстий возле силовых элементов, а также решить раз и навсегда вопрос унификации крепления радиаторов на микросхемы памяти (в дополнение к пресловутым «термолипучим» субстанциям).

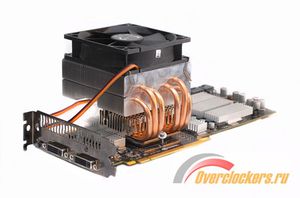

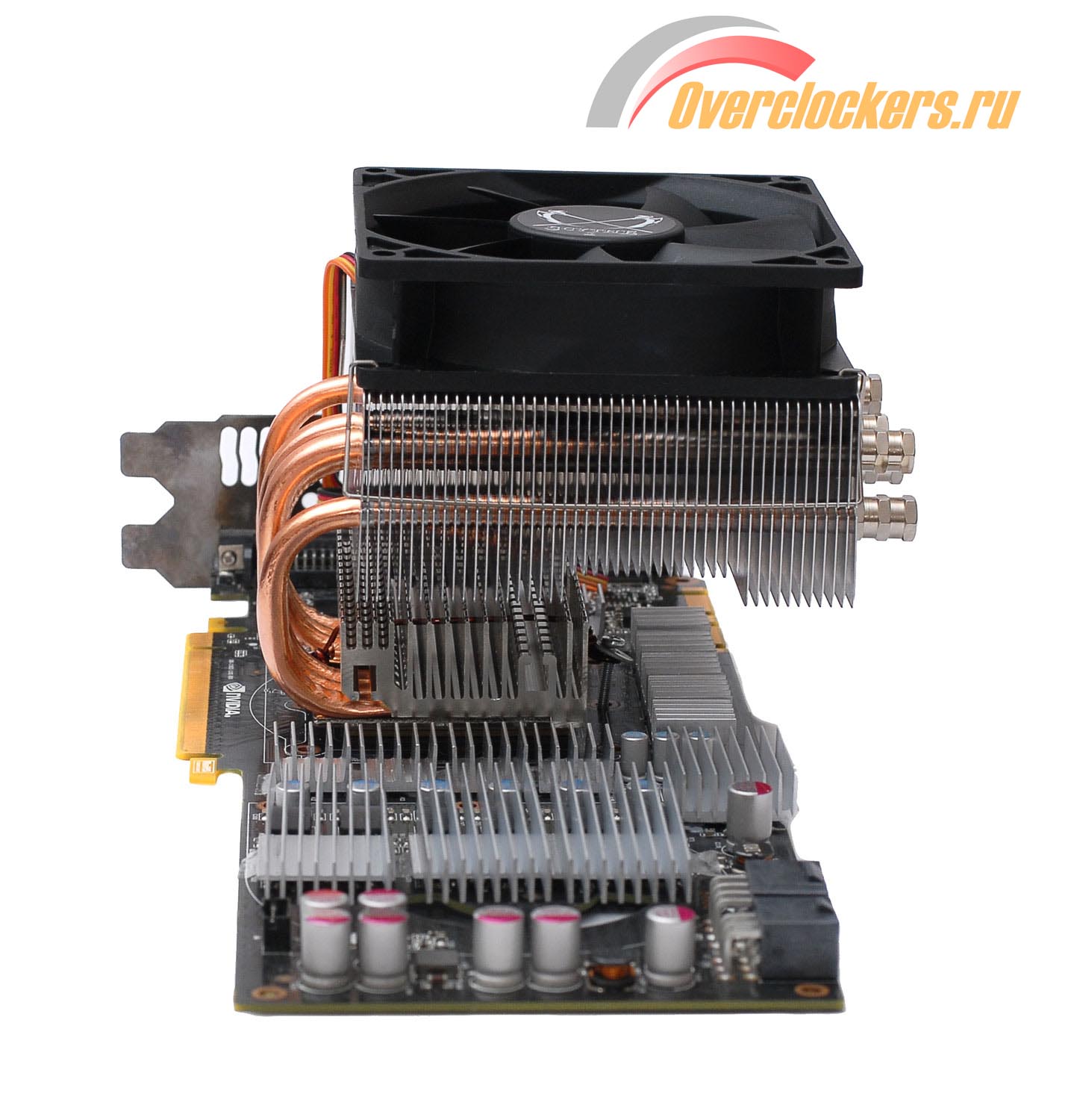

Для меня самым интересным было тестирование Scythe Samurai ZZ. Это единственный кулер в рамках данной статьи, который смог охладить ядро GTX 480 и при этом позволяющий заменить радиаторы на силовых элементах питания на более крупные. Вопрос тестирования термоинтерфейсов для памяти и элементов питания, а также варианты крепления радиаторов «нелипучими» способами – тематика отдельной статьи.

• Компании Gainward за предоставленную на тестирование видеокарту Gainward GeForce GTX 550 TiGS;
• Компании Inno3D за предоставленные на тестирование видеокарты Inno3D GeForce GTX 460 и Inno3D GeForce GTX 480 iChiLL;
• Mazur, Donnerjack за помощь в подготовке статьи.
