Модернизация систем охлаждения видеокарт (страница 2)
реклама
Боксовый кулер от Intel Q6600
Кулер от Intel Q6600 установить на видеокарту без доработки не получится – мешают крепежные элементы, предназначенные для установки на LGA 775.
Проблема легко решается «болгаркой»:
Но это еще не все. Диаметр радиатора составляет 10 см – он мешает установке радиаторов на микросхемы памяти. Для них нужно сделать углубление. Кроме того, понадобится штраба по периметру:
реклама

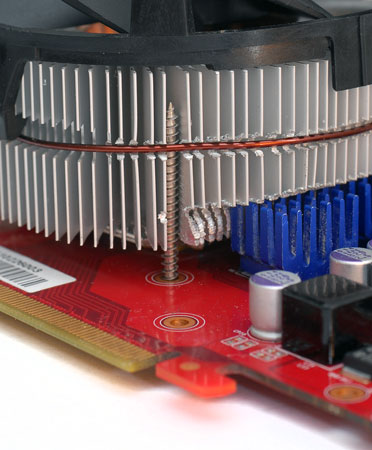

Укладываем в неё проволоку и затягиваем. Она нужна для того, чтобы впоследствии при закручивании шурупов ребра радиатора не разошлись в стороны слишком сильно, а сами шурупы не выскочили в стороны.
Этот кулер вначале был установлен на GTX 460:
В отличие от Zalman 7000AlCu никаких проблем с мешающими установке карты в материнскую плату пластинами здесь нет:
Шурупы длиной 30 мм оказались немного коротковаты, да и нашлось всего две штуки. Но мне все равно удалось закрепить кулер достаточно надежно.
Примерочный стенд с этой видеокартой приобрел следующий внешний вид:
реклама
К моменту тестирования GTX 550 Ti были куплены четыре шурупа длиной 40 мм – это как раз то, что нужно для установки такого кулера.
С тыльной стороны видеокарты подкладываем упругие резиновые прокладки.
Общий вид GTX 550 с установленный кулером от Intel Q6600 очень гармоничен:
Как и в случае с GTX 460, установке карты с этим кулером в материнскую плату ничего не мешает:
Примерочный стенд выглядел так:
Боксовый кулер Intel Q6600 на GTX 480 не устанавливался – нет смысла.
Scythe Samurai ZZ
Некоторую сложность вызвала установка процессорного кулера Scythe Samurai ZZ. На GeForce GTX 550 Ti он не уместился физически (нижняя пластина с тепловыми трубками перекрывала отверстия возле GPU), а для его установки на GTX 480 и GTX 460 пришлось изготавливать сразу два проволочных крепежных элемента, причем один из них П-образный. Его удалось подогнать по размеру только с третьего раза.
Вот так этот крепеж выглядел для GTX 460:
реклама
А вот так на GTX 480:
Общий вид видеокарты GTX 460 с кулером Scythe Samurai ZZ:
Видеокарта легко установилась в примерочный стенд:
Кулер громоздкий – он закрывает практически все слоты материнской платы. Даже последний слот PCI частично перекрыт.
На GeForce GTX 480 Scythe Samurai ZZ выглядит не настолько диспропорционально:
Под другим ракурсом внешний вид такой:
Примерка все конструкции на открытом стенде проблем не выявила:
Отпечаток термопасты равномерный, кулер хорошо прилегает к теплораспределительной крышке GPU. При его снятии пришлось приложить существенное усилие – он просто «прилип».
Длины болтов (20 мм) не хватило для установки резиновых прокладок. Поэтому под гайки болтов были просто подложены шайбы из изолирующего материала:
При таком варианте особенно важно затягивать гайки постепенно, поочередно. Нельзя допустить перекос или излишнее усилие.
Во время тестирования такого варианта система охлаждения карты была доукомплектована вентилятором 80х80х25 мм, подключенным к +7 В и направленным на обдув системы питания.
