Возможности BIOS
Поскольку тестируемая материнская плата относится к классу новинок, то неудивительно, что на сайте производителя представлено всего две версии прошивки. Привычный многим BIOS заменен на графическую оболочку UEFI, но управлять мышью в ней нельзя. По сути, это всего лишь перерисованная оболочка AMI BIOS. Демонстрацию её возможностей можно увидеть в следующем видеоролике:

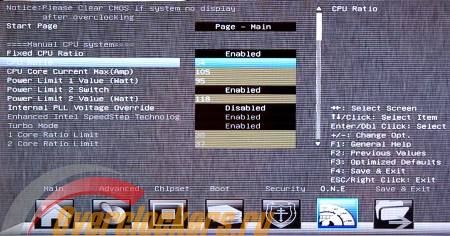

В первую очередь оверклокерам будет интересна вкладка O.N.E., где доступны все необходимые настройки для разгона центрального процессора. Из остальных возможностей отмечу, что множитель процессора можно поднимать выше 60, хотя на материнских платах других производителей подобное недоступно. Но при этом нужно отдавать отчет, что процессоров, способных работать с множителем 60 и выше, может и не быть совсем.
В релизной версии BIOS разработчики сразу добавили необходимую для удачного разгона множителя на Sandy Bridge функцию – Internal PLL Voltage Override. При необходимости работы процессора с множителем выше 50 данную функцию нужно обязательно выставлять в значение Enabled.
реклама

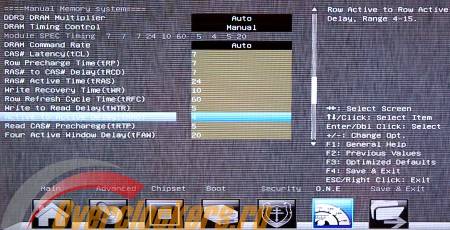

При установке таймингов вручную, с первого раза мне не удалось успешно загрузиться. Причиной тому оказался другой порядок параметров – значения tRP и tRCD по воле разработчиков поменялись местами. На большинстве материнских плат значение tRCD идет вторым после tCL и сами тайминги получают, к примеру, вид – 7-10-7-24. А вот на Biostar они выглядят как 7-7-10-24.
Из-за слабой по современным меркам подсистемы питания процессора некоторые пределы параметров BIOS достаточно низкие. Так, например, из-за использования только одного 8-pin коннектора питания CPU верхний предел по току ограничен 120 А, а на большинстве современных плат верхняя граница – 180-200 А. Об упрощенной системе питания говорит и верхний предел по частоте работы VRM элементов – 200 кГц. На ASUS Maximus IV Extreme этот параметр материнская плата позволяет выставить выше 1000 кГц. Но есть ли острая необходимость во всех этих параметрах и значениях? Может это маркетинговый ход известных брендов, а для ничуть не худшего разгона хватит и Biostar TZ68A+? Настало время проверить плату в деле.
Тестовая конфигурация
Для тестирования платы был собран открытый стенд с конфигурацией:
- Процессор Intel Core i7-2600K, 3400 МГц;
- Материнская плата Biostar TZ68A+ (BIOS 510);
- Оперативная память GEIL EvoTwo 2000 МГц CL6-9-6-24, 1,65 В, 2x2048 Мбайт;
- Охлаждение процессора Intel Extreme CPU Box Cooler, LGA1156;
- Термопаста GlacialTech IceTherm I;
- Видеокарта: 2 х AMD Radeon HD 6990, 2024 Мбайт GDDR5, PCI-E;
- Накопитель ADATA S596, 128 Гбайт, SATA 3 Гбит/с;
- Блок питания Antec High Current Pro 1200W, 1200 Ватт;
- Операционная система Windows 7 Ultimate SP1.
Разгон по базовой частоте (BCLK)
Как известно, процессоры Sandy Bridge не славятся высоким разгонным потенциалом шины BCLK. Сам результат сильно зависит не только от используемой материнской платы, но в первую очередь от экземпляра используемого процессора. Пределом для данного CPU на материнской плате ASUS Maximus IV Extreme была отметка в 107,4 МГц. Но повторить подобный результат на плате Biostar TZ68A+ просто физически невозможно.
Один из главных недостатков платы заключается в том, что разгон шины BCLK возможен только с шагом 1 МГц. Если на платах Biostar на чипсете P67 в BIOS можно было менять шину BCLK с шагом в 0,1 МГц, то на TZ68A+ как в BIOS, так и при помощи Toverclocker данный параметр отсутствует.
Для достижения максимальной шины BCLK использовалась утилита Toverclocker, разгон шины выполнялся из операционной системы Windows 7. Значение напряжения на процессоре было выставлено – 1,4 В, остальные параметры стояли в положении Auto.
реклама
Валидацию CPU-Z удалось сохранить на базовой частоте BCLK в 106 МГц. Система позволяла снять валидацию и на частоте шины в 107 МГц, но файл оказался битым. При переключении на значение 108 МГц система сразу же уходила на перезагрузку. Попытка загрузиться из BIOS на 108 МГц особых дивидендов не принесла - после нескольких стартов система загружалась с номинальными настройками.
Разгон памяти

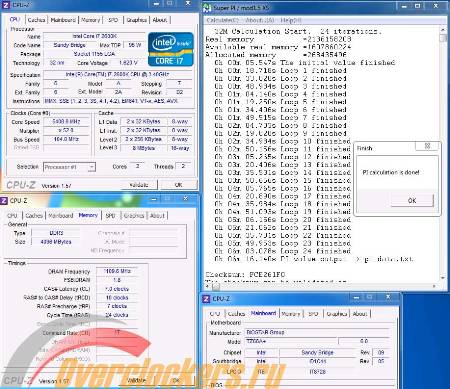

Используемый комплект памяти GEIL EvoTwo способен работать на частоте 2250 МГц с таймингами CL7-10-7-24 1T при напряжении 1,76 В. Повторить подобные частоты на Biostar TZ68A+ естественно не удастся из-за более низкой рабочей частоты базовой шины BCLK. Но, тем не менее, на частоте шины в 104 МГц, что для памяти составило частоту 2218 МГц, удалось пройти тест Super Pi 32M.
Процессор при этом работал на частоте 5400 МГц = 104 х 52. Возможно, что предел разгона памяти ограничен использованием воздушного охлаждения, а жидкий азот сможет добавить ещё немного лишних мегагерц.
Разгон процессора
При разгоне процессора на материнской плате Biostar необходимо отключать функцию Load-Line Calibration. Если оставить значение для этой функции – Enabled, то под нагрузкой напряжение на процессоре будет немного выше выставленного значения в BIOS, а в простое оно будет опускаться, причем ниже выставленного значения. Такой большой разброс напряжений может плохо сказаться на долговечности процессора и привести к его быстрой деградации. После отключения функции Load-Line Calibration напряжение на процессоре будет ниже и в простое, и под нагрузкой.

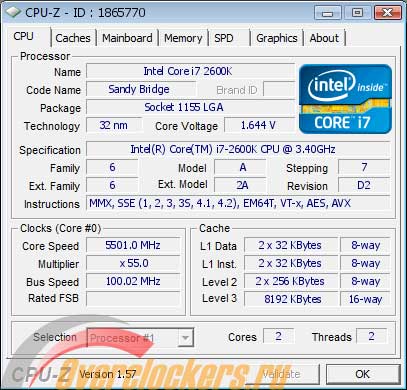

Максимальную валидацию CPU-Z удалось зафиксировать на частоте 5500 МГц, что (учитывая применение воздушного охлаждения) можно назвать высоким результатом. Для сравнения - при использовании экстремального охлаждения данный экземпляр процессора на материнской плате ASUS Maximus IV Extreme удалось разогнать до частоты 5570 МГц. Также следует уточнить, что полученный результат, как и ожидалось, оказался нестабильным, все же «воздух» для таких целей малопригоден.
Заключение
Преимущества и недостатки Biostar TZ68A+:
[+] Высокий разгонный потенциал. При всей своей простоте плата оказалась ничем не хуже более дорогих конкурентов.
[+] Наличие кнопок включения и перезагрузки на самой печатной плате.
[+] Использование в системе питания твердотельных элементов.
[+] Невысокая стоимость.
[-] Неубедительная работа функции Load-Line Calibration.
[-] Нельзя изменять частоту шины BCLK с шагом в 0,1 МГц.
[-] Последовательность таймингов tRCD и tRP перепутана.
[-] Всего три разъема для подключения вентиляторов.
[-] Всего четыре USB разъема на задней панели.
Если её стоимость не превысит ожидаемой, то Biostar TZ68A+ может по праву заслужить внимание потенциальных пользователей платформы LGA1155. Даже неубедительных на первый взгляд разгонных возможностей хватило для раскрытия потенциала стендового i7-2600K. Плата хорошо подойдет начинающим оверклокерам в качестве бюджетного варианта с неплохим набором возможностей.
реклама
А вот более требовательным пользователям TZ68A+ вряд ли можно посоветовать. Мелкие и, казалось бы, не столь значимые недостатки способны перевесить плюсы протестированной платы. Но и здесь для многих, возможно, определяющим фактором станет цена - за аналогичные модели конкурентов придется переплатить несколько тысяч рублей.
