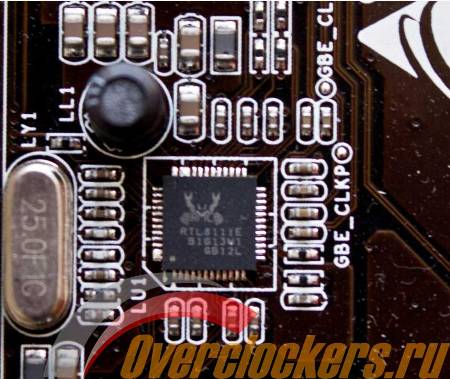

В качестве сетевого контроллера используется микросхема Realtek RTL8111E.

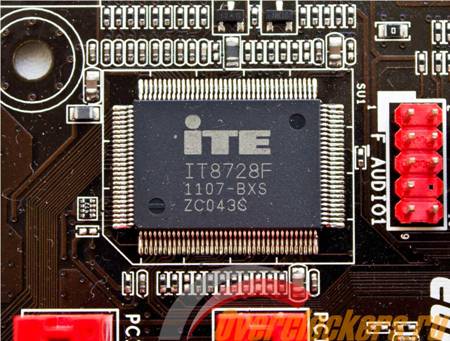

В качестве Multi I/O применяется микросхема ITE IT8728F.
Ещё одна микросхема производства Realtek расположена недалеко от первого слота расширения PCI Express. Информации по данной микросхеме в интернете найти не удалось, остается только предположить, что она является генератором базовой частоты шины PCI Express.
реклама

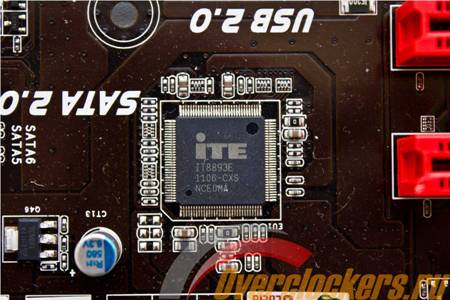

C помощью микросхемы ITE IT8893E два нижних слота PCI подведены к южному мосту PCH, соответственно на неё возложены функции моста PCIE-to-PCI bridge.

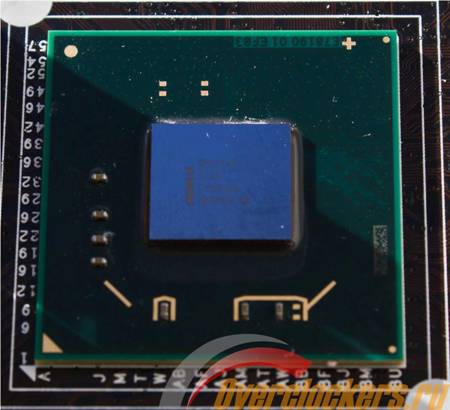

В качестве южного моста - Platform Controller Hun (PCH) Intel Z68.

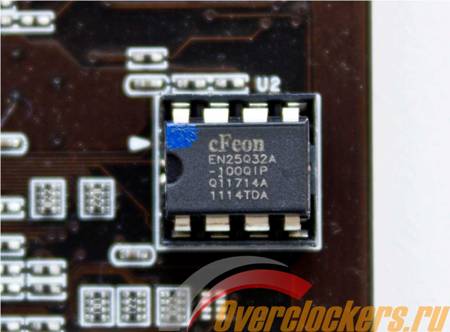

А так выглядит микросхема BIOS. На плате она всего одна, микросхемы с резервными копиями, к сожалению, отсутствуют.

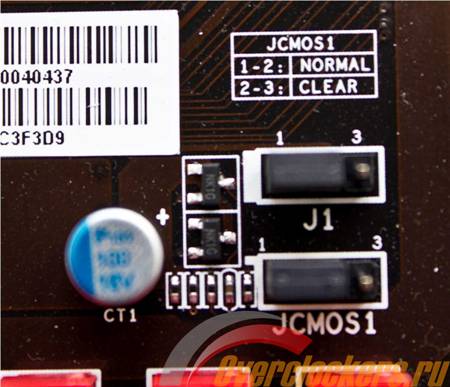

Для обнуления CMOS можно воспользоваться специальной перемычкой. По умолчанию она стоит в положении 1-2, для обнуления перемычку нужно выставить в положение 2-3.
реклама

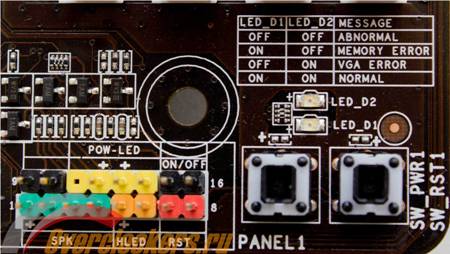

В правом углу платы расположены кнопки включения и перезагрузки системы, что может быть очень удобно при работе платы на открытом стенде. Интересен тот факт, что Biostar не стали гоняться за модой и отказались от использования кнопок в области слотов оперативной памяти.
Помимо кнопок включения и перезагрузки там же разместились и два световых индикатора, которые должны показывать пользователю причину незагрузки системы:
- Если не горят оба индикатора, то это сигнализирует пользователю о какой-то критической проблеме. Например, ошибка инициализации CPU или забытый второпях неподключенный 8-pin разъем питания процессора.
- Если горит только первый индикатор, то это явное указание на ошибку оперативной памяти.
- Если горит только второй индикатор, то налицо проблемы с выводом видеосигнала.
- Оба горящих индикатора означают, что инициализация всех необходимых для работы устройств прошла успешно, о чем заявляет и появляющийся через пару секунд на экране монитора приветственный логотип материнской платы.
Система питания

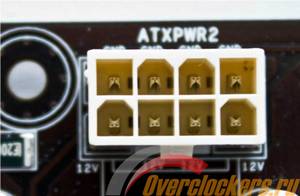

Питание на плату подается при помощи всего двух основных разъемов – ATX 24-pin и EPS-12V 8-pin для питания процессора:
На большинстве современных системных плат можно встретить два 8-pin разъема для подключения питания. Это делается для увеличения верхнего предела тока, подаваемого на процессор. Но если для моделей с разъемом LGA1366 такое хоть как-то можно было обосновать, то для процессоров в конструктиве LGA1155 сие явно лишнее.

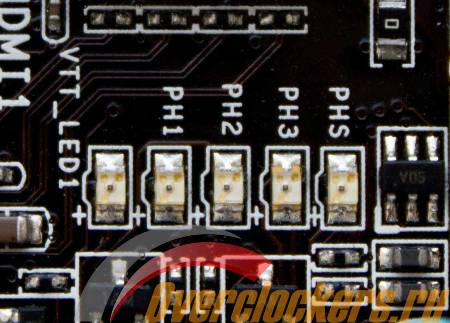

Biostar TZ68A+ позволяет динамически управлять фазами питания процессора. Для осуществления контроля над числом задействованных фаз питания в верхнем левом углу платы расположены световые индикаторы.

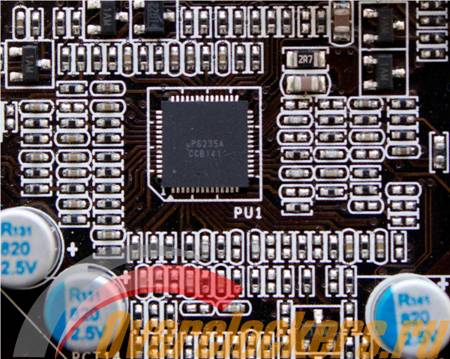

За питание процессора отвечают четыре фазы, контроллер напряжений – uPI Semiconductor uP6235A. В цепи питания использованы МОП-транзисторы с низким RDS, 0603AL + 0903AL. Данные транзисторы отличаются невысоким уровнем нагрева, видимо, поэтому для их охлаждения использован такой, мягко говоря, невнушительный радиатор.

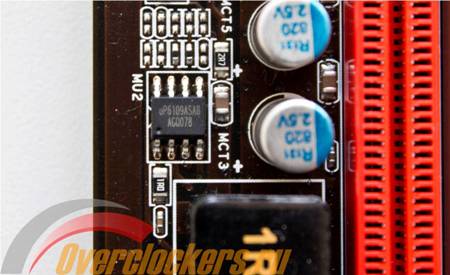

Помимо четырех процессорных фаз питания по одной отведено на VTT и оперативную память. В качестве контроллера напряжения для последней использована микросхема – uP6109ASA8.

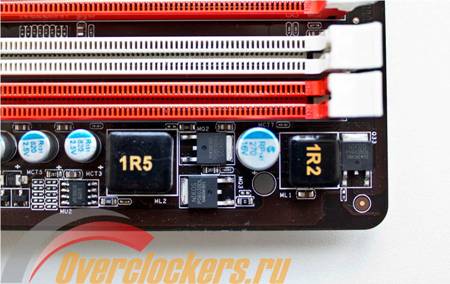

Общий вид конвертера питания памяти:
реклама
Нельзя не отметить, что в целом система питания выглядит не особо убедительно. Если для работы в номинальном режиме её хватит с головой, то при хорошем разгоне это может стать слабым местом платы. Но это предположение я проверю чуть позже.
Система охлаждения

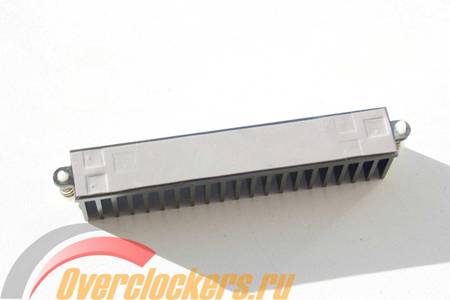

На первый взгляд система охлаждения Biostar TZ68A+ не производит большого впечатления. Для охлаждения элементов питания процессора используется алюминиевый радиатор, который крепится при помощи пластиковых защелок. Радиатор самой простой формы с толстыми ребрами, вдобавок они разнесены на большое для современных систем охлаждения расстояние. Ребер всего 21 штука.
Как видно по фотографии, прижим между мосфетами и радиатором практически отсутствует. В качестве термоинтерфейса применена термопрокладка. Из-за недостаточного контакта хороший теплообмен обеспечивается только с крайними к прижимным защелкам мосфетами, а пара средних мосфетов остается без прижима.

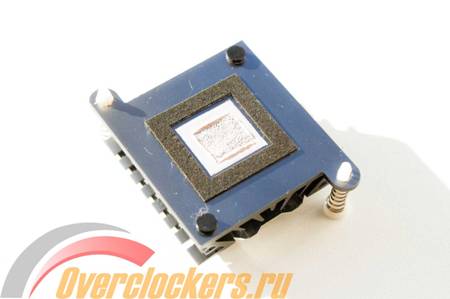

Ситуация с прижимом радиатора южного моста абсолютно обратная. После снятия пластиковых защелок понадобилось ещё некоторое усилие для удаления самого радиатора. Вместо термопрокладки на нем используется розовая «терможвачка», счистить которую весьма сложно даже специальными средствами.
