Возможности BIOS Setup
Дабы не перегружать статью кучей скриншотов и описанием малоинтересных оверклокеру разделов, проход по всем меню BIOS’а сделан в виде видеоролика:
Хоть на материнской плате и используется UEFI вместо устаревшего BIOS, графическая оболочка практически не претерпела изменений по сравнению со старыми платами на микрокоде AMI. С другой стороны, попытки «нарисовать» новую оболочку производителем явно предпринимались, ибо в некоторых версиях прошивки (к примеру, в P67AF308.BST) оболочка совсем другая. Но «более красивая» оболочка была менее удобной в навигации, а возможность управления средствами мыши являлась чисто номинальной функцией: без возможности комфортного применения при движении мыши можно было наблюдать задержку около секунды. В общем, отказ от новой оболочки в последней версии прошивки – шаг оправданный.
Остановимся более подробно на настройках, отвечающих за разгон.
Для установки коэффициента умножения процессора предоставляется два различных алгоритма:
Первый – Fixed CPU Ratio, что понятно из названия, позволяет просто зафиксировать любой требуемый множитель, лишь бы процессор был способен его «переварить». Доступный диапазон значений – от 16 до 100. Множитель фиксируется как для состояния простоя, так и под нагрузкой.
реклама
Второй вариант – Turbo Mode. Вообще, Turbo Mode состоит из четырёх отдельных значений, соответствующих различному количеству рабочих ядер процессора (их можно отключать в меню настроек CPU). То есть, если у процессора включены четыре ядра, то множитель будет установлен по выставленному в пункте меню «4 Core Ratio Limit», если включены два ядра, то множитель будет установлен по выставленному в пункте меню «2 Core Ratio Limit» и так далее. Но и этот вроде простой алгоритм способен давать сбои, к примеру, если выставить бо́льший множитель для режимов с бо́льшим количеством включённых ядер, то все выставленные значения будут игнорироваться. Поясню.
Устанавливаются, допустим, следующие настройки (процессор – 2600K, все устанавливаемые в настройках множители, разумеется, заведомо рабочие):
- 1 Core Ratio Limit=43;
- 2 Core Ratio Limit=44;
- 3 Core Ratio Limit=45;
- 4 Core Ratio Limit=46.
В таком виде получится следующая картина:
- Активированы четыре ядра: Множитель x35;
- Активированы три ядра: Множитель x36;
- Активированы два ядра: Множитель x37;
- Активировано одно ядро: Множитель x38;
Без нагрузки, независимо от выбранных режимов, множитель снижается до х16, то есть активны функции энергосбережения, для процессоров с литерой K это единственное преимущество Turbo Mode по сравнению с режимом Fixed CPU Ratio.
Ещё из интересного: в настройках можно установить два значения под названием Power Limit Value, отвечающие за установку предела энергопотребления процессора. Первый предел (Power Limit 1 Value) берет на себя планку «долговременного» энергопотребления, второй предел (Power Limit 2 Value) - планку «кратковременного» энергопотребления. В настройках можно выключить Power Limit 2 Value. В случае превышения установленных значений материнская плата сбрасывает частоту работы процессора на штатное значение, при этом, что примечательно, напряжение питания не сбрасывается, весьма странно. Очередная «фикция»?
Список доступных для изменения таймингов памяти, в порядке их расположения в меню BIOS’а:
|
значение |
значение |
Dram Command Rate |
|
|
CAS# Latency (tCL) |
|
|
Row Precharge Time (tRP) |
|
|
RAS# to CAS# Delay (tRCD) |
|
|
RAS# Active Time (tRAS) |
|
|
Write Recovery Time (tWR) |
|
|
Row Refresh Cycle Time (tRFC) |
|
|
Write to Read Delay (tWTR) |
|
|
Active to Active Delay (tRRD) |
|
|
Read CAS# Precharege (tRTP) |
|
|
Four Active Window Delay (tFAW) |
|
|
Стоит обратить внимание, что большинству привычна формула таймингов tCL-tRCD-tRP-tRAS, и она же используется при маркировке характеристик памяти, в программах мониторинга, а в настройках TP67XE используется формула таймингов tCL-tRP-tRCD-tRAS. Помнится, по невнимательности долго мучился со стендовой памятью на микросхемах PCS, которая любит завышение tRCD…
реклама
Доступные множители памяти не отличаются от других плат для процессоров SandyBridge и позволяют выставлять частоту её работы в диапазоне от 1067 до 2133 МГц.
Список доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
|
значение, В |
значение, В |
напряжения, В |
CPU VCore |
|
|
|
CPU PLL |
|
|
|
DRAM Voltage |
|
|
|
Vcc SA |
|
|
|
PCH Voltage |
|
|
|
Vcc IO |
|
|
|
* в режиме «Fixed Mode».
Для установки напряжения питания процессора есть четыре различных режима:
- SPEC Voltage;
- Auto;
- Offset Mode;
- Fixed Mode.
Режим «SPEC Voltage» - номинальное напряжение для процессора. Но либо в процессор вшита какая-либо таблица VID значений для разных частот, либо это самодеятельность материнской платы, в зависимости от частоты работы процессора данное значение увеличивается.
Режим «Auto» - понятное дело, установка напряжения питания по усмотрению материнской платы, и интересует оверклокеров менее всего.
«Offset Mode» подразумевает прибавление напряжения питания относительно «SPEC Voltage» с шагом 0.01 В, вплоть до значения +0.52 В. При работе в данном режиме, во-первых, остаётся возможность задействовать технологии энергосбережения, а во-вторых, при серьёзном разгоне можно отодвинуть верхнюю планку доступного напряжения питания вплоть до 1.8 В+. С учётом того, что значение «SPEC Voltage» растёт при разгоне процессора, надо быть осторожнее при выставлении значения в меню «Offset», ибо можно получить значения на 0.1-0.15 В выше предполагаемых изначально.
Режим «Fixed Mode» позволяет зафиксировать любое из необходимых значений напряжения питания в диапазоне 1.0-1.79 В, разумеется, технологии энергосбережения в данном режиме работы недоступны.
В целом, UEFI BIOS тестируемой платы оставил двойственные впечатления: вроде бы все необходимые для хорошего разгона процессора настройки присутствуют, но без «косяков» не обошлось.
Тестовый стенд
Тестирование Biostar TP67XE (bios 4.6.4.) проводилось на следующей конфигурации:
- Процессор: Intel Core i7 2600K 3,4 ГГц (100х34);
- Система охлаждения: СВО, Watercool Heatkiller 3.0+ThermoChill PA120.3+Laing DDC-1Plus;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: Corsair CMX4GX3M2A1600C7, 2*2 Гбайт DDR3-1600 (7-8-7-20, 1,65 В);
- Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт 772/1544/1002 МГц;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX (750 Вт);
- Корпус: Открытый стенд.
Проверка разгона
Установка напряжений
Чтобы быть уверенным при разгоне и при установке напряжений, не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64.
реклама
|
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, LoadLine off |
|
|
|
|
|
CPU Vcore, LoadLine on |
|
|
|
|
|
DRAM Voltage |
|
|
|
|
|
PCH Voltage |
|
|
|
|
|
Vcc IO |
|
|
|
|
|
По результатам видно, что программным мониторингом вполне можно пользоваться, отклонения замеренных напряжений от показаний мониторинга невелики. А вот отклонения установленных в настройках напряжений от показаний мониторинга/замеров местами великоваты, особенно это касается напряжений CPU Vcore и Vcc IO (CPU VTT).
Ещё одна особенность платы – это «обратная» работа функции LoadLine, да и называется в настройках она именно как «LoadLine», а не как «LoadLine Calibration», в отличие от материнских плат других производителей. При LoadLine off напряжение под нагрузкой растёт, при loadLine on – падает. Промежуточных значений нет. Кстати, чем выше установленное напряжение CPU Vcore, тем выше разброс значений между простоем и нагрузкой, вплоть до 0.05 В при установленных 1.4 и до 0.07 В при установленных 1.45 В.
Разгон по BCLK

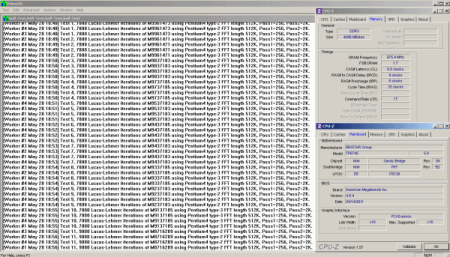

Разгон по базовой частоте для LGA 1155 процессоров, как правило – это смешные цифры, не выбилась из общей массы и данная материнская плата, показав не очень-то хороший результат в 104.8 МГц. Что примечательно, на частоте 104.8 наблюдается стабильность в таких тестах, как Prime95 или LinX, однако уже при базовой частоте 105.0 МГц материнской плате не удаётся пройти POST.
Разгон оперативной памяти
Добиться стабильного функционирования оперативной памяти с множителем х21.33 не удалось, что странно, ведь оперативная память ограничителем частот не выступает. Возможно, проблемы совместимости, возможно - проблемы конкретно взятого экземпляра материнской платы. С множителем памяти x18.67 практически удалось достичь предела по BCLK, причём даже при использовании агрессивных задержек 6-9-6-24-1T, что дало итоговую частоту – DDR3-1951.
Разгон процессора
Вклад материнских плат в разгон процессоров, как правило, невелик, и разгон ограничивается либо температурным режимом, либо нежеланием повышать напряжение питания выше разумных пределов.

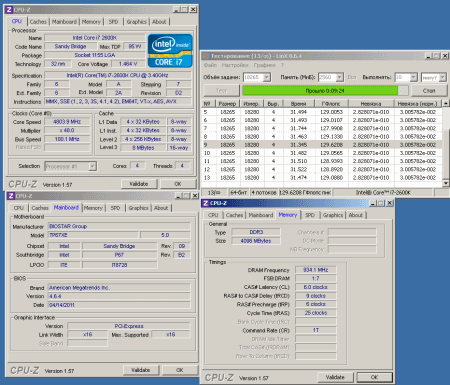

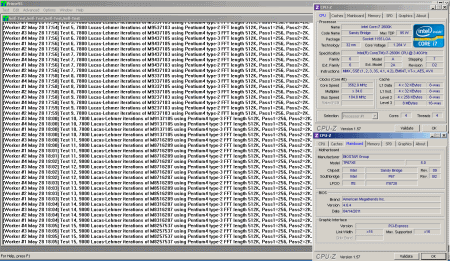

Можно было бы погоняться и за значением 5 ГГц, но, процессор не из удачных, пришлось бы повышать напряжение питания свыше 1.5 В.
Обзор фирменного ПО
Toverclocker
Данная утилита является наиболее функциональной и крупной среди поставляемых вместе с материнской платой.

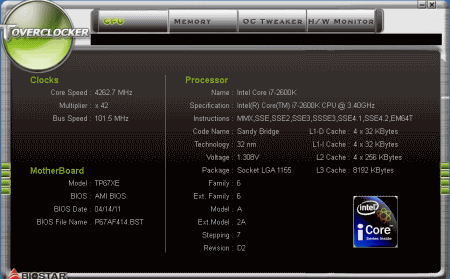

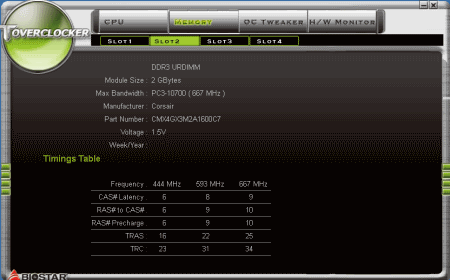

Меню утилиты разбито на несколько вкладок. Первые две – информационные, и предоставляют справку о процессоре и оперативной памяти:

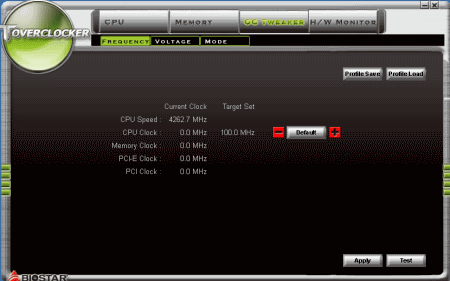

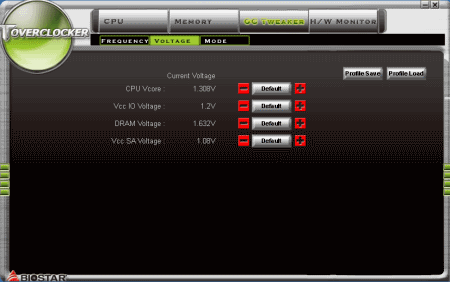

Более интересной с точки зрения оверклокера могла бы являться вкладка OC Tweaker, но её функциональность невелика. Да, некоторыми напряжениями можно «покрутить», однако разгонять нечего, базовую частоту данная программа изменять не умеет, хотя меню для настройки присутствует.

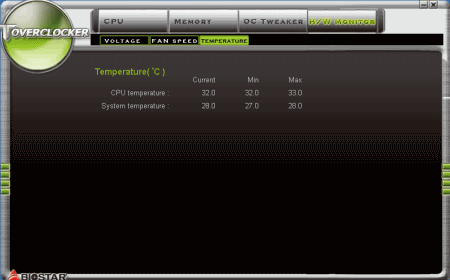

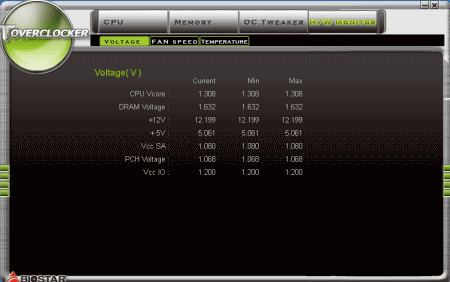

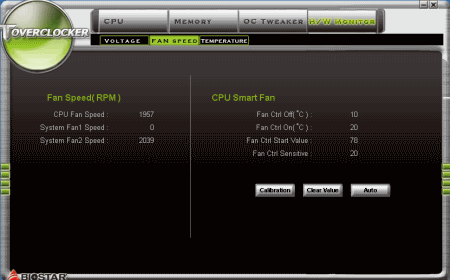

Единственная вкладка, представляющая хоть какой-то интерес – H/W Monitor, по крайней мере, исходя из замеров напряжений, значениям мониторинга можно верить.
Green Power Utility

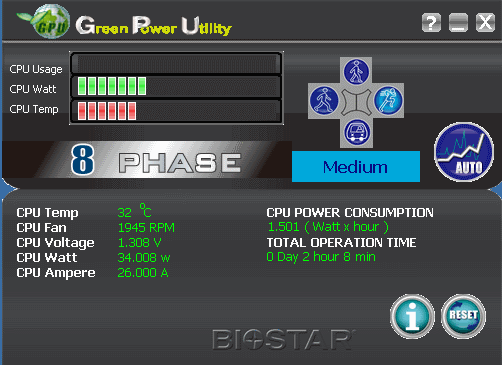

Программа с простеньким интерфейсом, предназначена для управления функциями энергосбережения. Также в ней присутствует мониторинг энергопотребления процессора.
Из доступных настроек – только пять иконок с режимами «Typical», «Performance», «Medium», «Maxi-Energy» и «Auto». Что интересно, данная утилита не запускается, если включена программа Toverclocker.
Встроенный звук
Ничего необычного у встроенного Realtek ALC892 нет, ни в худшую, ни в лучшую сторону. Каких-либо посторонних шумов нет, при прослушивании музыки на Microlab SOLO 7c ограничителем качества выступает скорее акустика, нежели встроенный звук материнской платы.
Заключение
Biostar TP67XE оставила после себя двоякие впечатления. С одной стороны, продукт вполне хороший, есть облегчающие работу индикатор POST-кодов и кнопки включения/перезагрузки, позволяющие причислить плату к «топам». А с другой - обилие мелких и (на первый взгляд) малозначительных недоработок оставляет о плате негативное впечатление. По крайней мере, сам я вряд ли приобрел бы себе такую материнскую плату после столь глубокого знакомства.
Плюсы TP67XE:
- Индикатор POST-кодов, который после загрузки системы отображает температуру процессора;
- Кнопки Power и Reset, позволяющие удобно работать с открытым стендом;
- Съёмная микросхема BIOS;
- Невысокая на фоне конкурентов стоимость.
Минусы TP67XE:
- Скудный комплект поставки;
- Недоработки BIOS’а, такие как нестандартная очерёдность таймингов tRCD и tRP, а также невнятная работа Turbo Mode с установкой коэффициента умножения процессора;
- Отсутствие контакта радиатора VRM с силовыми элементами материнской платы. Надежда только на то, что это проблема конкретно взятого экземпляра;
- Отсутствие свободы выбора настроек LoadLine для CPU Vcore, что приводит к солидному разбросу напряжений в обоих доступных режимах;
- Недостаточное количество разъёмов для подключения вентиляторов (всего три), только один из них с поддержкой PWM.
Выражаем благодарность:
- Компании Biostar за предоставленную на тестирование материнскую плату Biostar TP67XE;
- Магазину Aquatuning за предоставленные для тестового стенда компоненты СВО (Watercool Heatkiller 3.0 и Laing DDC-1Plus).
