Обзор и тестирование материнской платы Biostar TP67XE (страница 2)
реклама

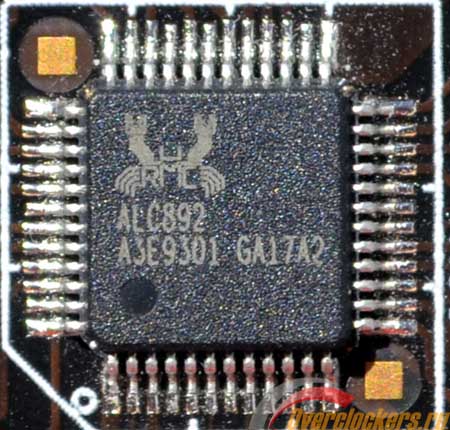

За поддержку восьмиканального звука отвечает контроллер Realtek ALC892.

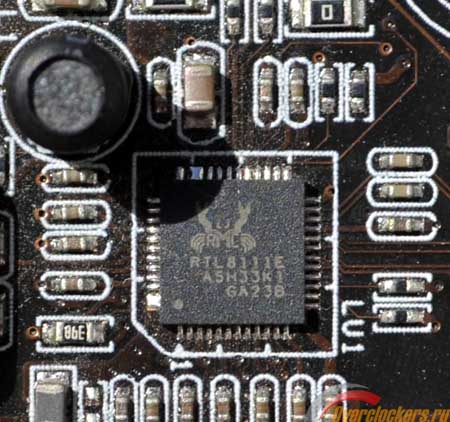

В качестве сетевого контроллера используется Realtek RTL8111E.

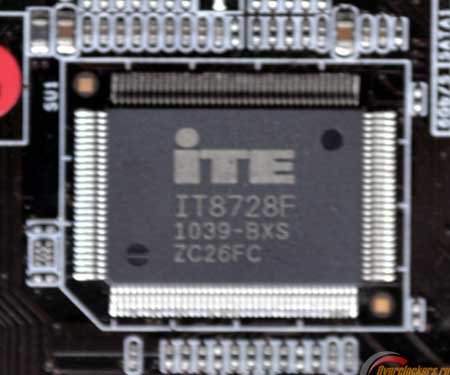

В качестве Multi-IO используется микросхема ITE IT8728F.
реклама

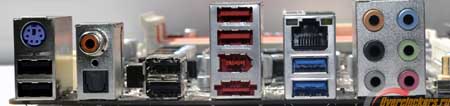

На задней панели Biostar TP67XE расположены следующие разъёмы:
- Один PS/2 порт, по цвету соответствующий клавиатурному, однако порт совмещённый, мышь при подключении к нему работает;
- Оптический и коаксиальный выходы S/PDIF;
- Два порта USB 3.0;
- Шесть портов USB 2.0;
- Один порт LAN;
- Один порт eSATA;
- Один порт IEEE 1394;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
Система охлаждения
Система охлаждения состоит из трёх независимых радиаторов, два из которых отвечают за отвод тепла от силовых элементов в системе питания процессора, и ещё один - за отвод тепла от набора системной логики, состоящего из одной единственной микросхемы Intel P67 PCH.
PCH греется не сильнее, чем южные мосты на старых материнских платах, поэтому и радиатор соответствующих размеров.
реклама

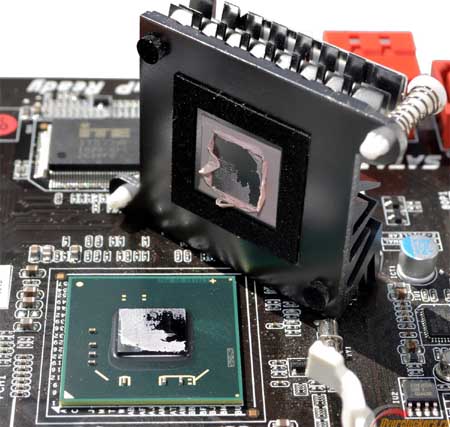

Как можно увидеть из фотографии выше – радиатор, если его можно так назвать, крепится на два пластмассовых «гвоздя»: решение, встречаемое на большинстве бюджетных материнских плат. От топового продукта можно было ждать большего.
В качестве термоинтерфейса применяется некое подобие высохшей жвачки, удаляется штатный термоинтерфейс с большим трудом, да и то - только при нагреве.

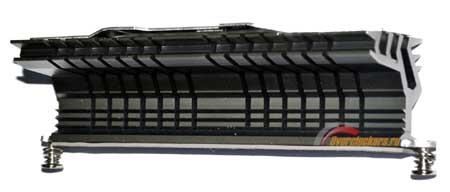

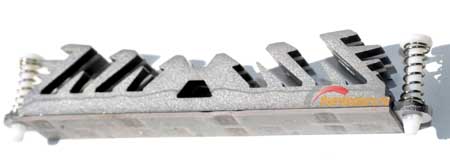

Основной радиатор VRM довольно крупный, находится левее сокета. Видимо, из-за размеров/массы для радиатора используется крепление при помощи подпружиненных винтов. Сама форма радиатора больше похожа на декоративную, нежели способствующую отводу большого количества тепла.

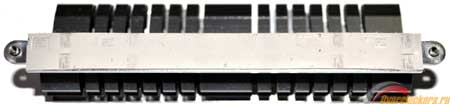

Контакт радиатора с элементами VRM осуществляется средствами относительно толстой термопрокладки, в способности которой передавать тепло верится с трудом. Ещё более грустно становится при взгляде на эту термопрокладку…
Как можно выяснить по фотографии выше – около центра радиатора отпечаток силовых элементов отсутствует, что может свидетельствовать лишь об отсутствии какого-либо контакта между радиатором и цепями MOSFET. Печально, но радиатор, видимо, действительно способен обеспечивать лишь декоративные функции. «Epic Fail».
Второй радиатор VRM гораздо меньшего размера, находится сверху сокета. Для крепления используются такие же пластмассовые «гвозди», как и у охлаждения PCH.
В данном случае контакт элементов питания с термопрокладкой присутствует.
В целом, если бы не подкачала реализация (что может быть и особенностью конкретно взятого экземпляра) с основным радиатором, то систему охлаждения можно было бы признать удачной. А так, голые элементы питания греются меньше, чем с установленным на них радиатором. Хотя критического перегрева элементов в обоих случаях не возникало.
Система питания
Конвертер питания материнской платы выполнен по схеме 8+2, восемь фаз для CPU Vcore, и, соответственно две фазы для CPU VTT. Что примечательно – на материнской плате распаяно два разъёма 8 pin для подключения питания, цели такого решения для процессоров SandyBridge непонятны, да и скорее цепи питания устроят фейерверк-шоу, нежели ток превысит допустимые для одного разъёма значения. Хорошо, что полноценная работоспособность платы обеспечивается и при подключении одного из двух кабелей (в любой из разъёмов). В общем, решение скорее маркетинговое, чем реально нужное.

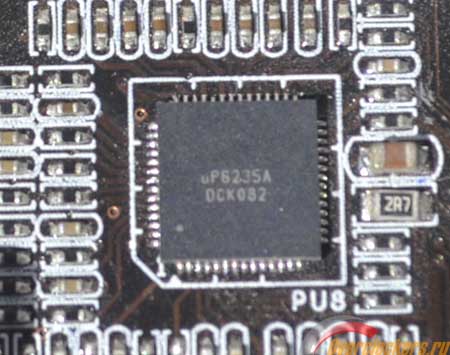

Восемь фаз питания CPU Vcore обеспечиваются контроллером uP6235A производства uPI Semiconductor.
реклама
В цепях питания используются МОП-транзисторы с низким RDS, 6030AL + 9030AL. Что же, видимо применение подобных транзисторов и сказывается на том, что плата ещё жива при таком контакте с системой охлаждения (разбирал я её только после тестов к предыдущей статье по SLI GTX 570, всё это время плата проработала в таком виде, каюсь).

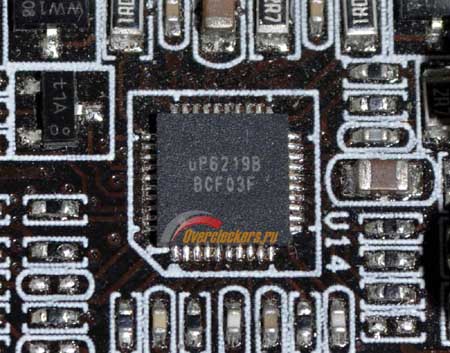

За две фазы питания VTT отвечает контроллер производства всё той же uPI Semiconductor - uP6219B.

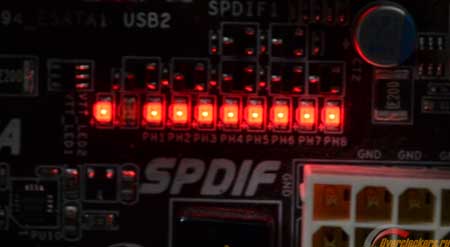

Из интересного – на плате присутствует светодиодная индикация работы фаз питания:
И тут не обошлось без сюрпризов. Если верить индикации, то одна из фаз питания VTT не работает, хотя на конденсаторах напряжение есть, так что спишем это на «косяк» в работе индикации. Опять сказывается экономия?

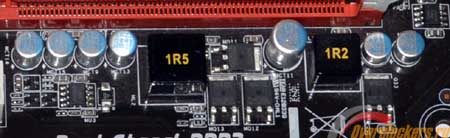

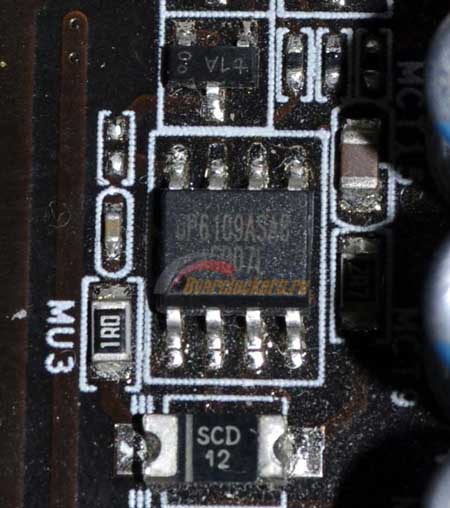

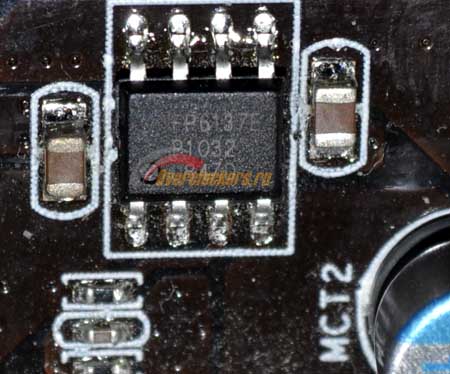

Оперативная память и вовсе довольствуется однофазным конвертером на базе uP6109A, а Termination voltage обеспечивается конвертером на базе FP6137E.
Общий вид конвертера питания памяти:
Технические характеристики
|
|
Системная шина, частота | DMI, 5000 МГц |
Системная логика | Intel P67 PCH |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066\1333\1600 (разгон)\1866 (разгон)/2133 (разгон) МГц |
Слоты расширения | 1 - PCIe 2.0 x16 1 - PCIe 2.0 x8 2 - PCIe 2.0 x1 2 - PCI |
Поддержка Multi-GPU | Поддержка двух видеокарт в режимах NVIDIA SLI и AMD CrossFireX |
Поддержка SATA/RAID | 2x SATA3 (6 Гбит/с), 3x SATA2 (3 Гбит/с), P67 PCH |
Поддержка IDE и eSATA | 1х eSATA (P67 PCH) |
Сеть | Realtek RTL8111E Gigabit Ethernet |
Аудио | Realtek ALC892 - 8 канальный HD аудиокодек |
USB 2.0 | 12x USB 2.0 (P67 PCH) |
USB 3.0 | 2x USB 3.0 (NEC D720200F) |

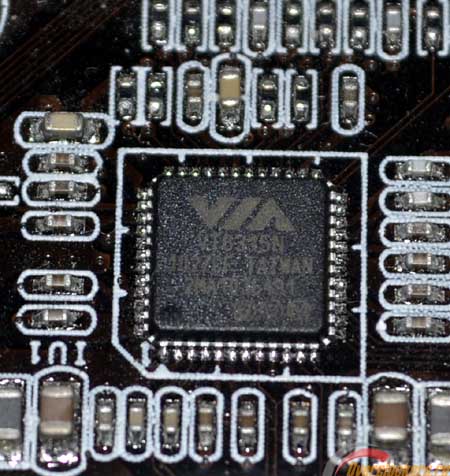

IEEE-1394 | 2x 1394 (VIA VT6315N) |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 2x8-pin ATX 12V |
Разъемы задней панели | 1x PS/2 Клавиатура/мышь 1x eSATA 2x SPDIF – Коаксиальный+оптический аудио выход 1x IEEE 1394 1x RJ45 6x 3,5мм Jack 6x USB 2.0 2x USB 3.0 |
Фирменные технологии | Сharger Booster, Biostar Toverclockery, Biostar G.P.U., Bio Remote 2, BIOS Online Update |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |

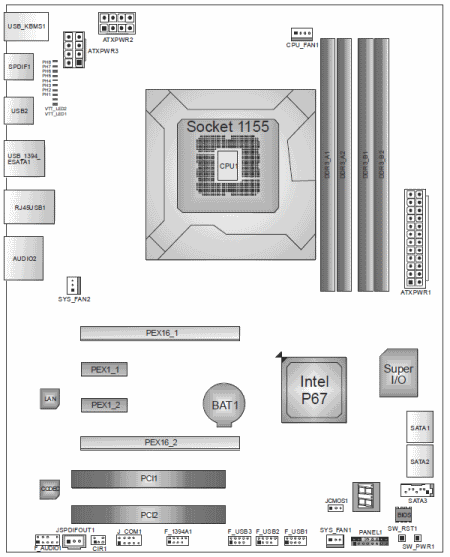

Схема платы:
