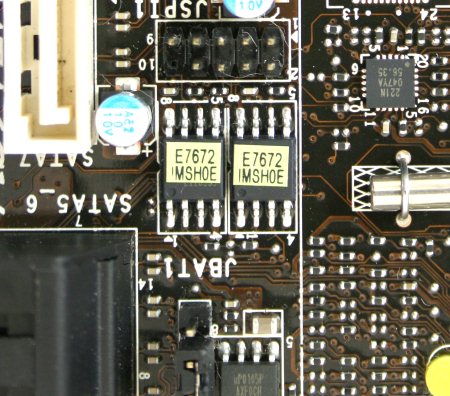

Их можно встретить чуть ниже портов SATA.
Мониторинг системы реализован двумя микросхемами производства компании Fintek – это F71889AD и F75388SG.
Рядом с последней находятся синие светодиоды, показывающие загрузку системы питания процессора.
Теперь рассмотрим разъёмы задней панели:
реклама
- Один разъём PS/2 для клавиатуры или мыши;
- Один оптический S/PDIF Out коннектор;
- Четыре разъёма USB 2.0;
- Два разъёма USB 3.0;
- Один разъём IEEE1394;
- Один разъём eSATA;
- Один разъём DVI-D;
- Один разъём HDMI;
- Два гигабитных сетевых разъёма RJ-45;
- Шесть аудиоразъёмов minijack;
- Кнопка ClrCMOS.
Технические характеристики
|
|
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z68 Express |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте /1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) |
Слоты расширения | 3 - PCIe 2.0 x16 (8+8+4) 2 - PCIe 2.0 x1 2 - PCI Slot 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит порта – Z68; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит порта Z68; RAID 0, 1, 5, 0+1, JBOD; 1х SATA 6.0 Гбит порта – Marvell 88SE9128; RAID 0, 1, 0+1, JBOD; |
Поддержка IDE и eSATA | Нет 1x eSATA 6.0 Гбит (Marvell 88SE9128) |
Сеть | 2х Realtek RTL 8111E |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 14x USB 2.0 (Intel Z68) |
USB 3.0 | 4x USB 3.0 (NEC D720200AF1) |
IEEE-1394 | 2x 1394a (VIA VT6308P) |
Системный мониторинг | Fintek F71889AD |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 Клавиатура или мышь 4x USB 2.0/1.1 2x USB 3.0 1x eSATA 1x IEEE 1394 1x S/PDIF Optical Out 2x RJ45 1x DVI-D 2x HDMI 6x 3,5 мм Jack 1x кнопка Clr CMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Возможности BIOS

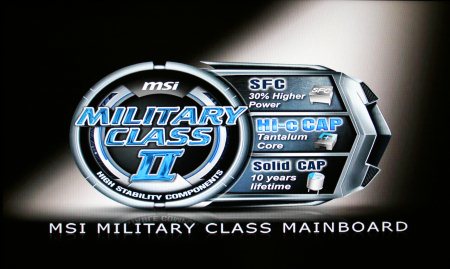

UEFI BIOS платы радует своей красивой графической оболочкой. А за возможность использовать в нём мышку он получил название Click BIOS. Встречает нас заставка с логотипом Military Class II.
После этого по традиции нажимаем кнопку Del и перемещаемся в основное меню.
реклама

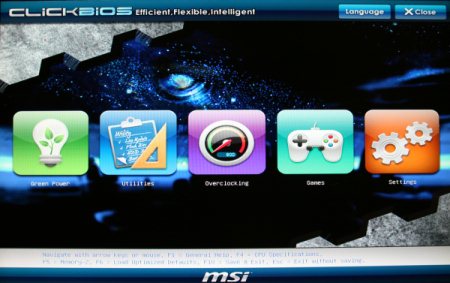

Вот так всё лаконично и просто. Есть какое-то сходство с меню продукции Apple и устройствами на базе Android, только несколько увеличенным в размерах. На главной странице пять разделов, для каждого из которых приготовлен свой значок и подпись.

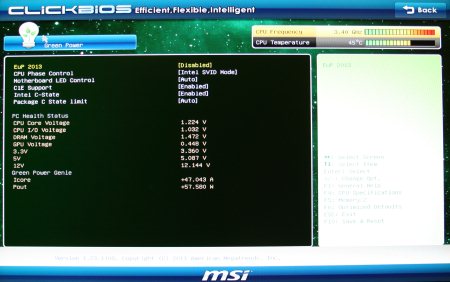

Первым слева идёт Green Power.
После выбора клавиатурой или щелчка указателем мыши происходит переход на одноименную страницу. Посвящена она настройкам энергосберегающих функций, средствам мониторинга за некоторыми напряжениями и информации о потреблении тока.

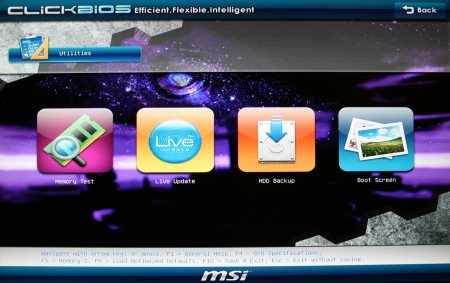

Возвращаемся в основное меню, где нас ждет следующий пункт – Utilities.
Он скрывает значки четырёх утилит. Первой слева идёт Memory Test.

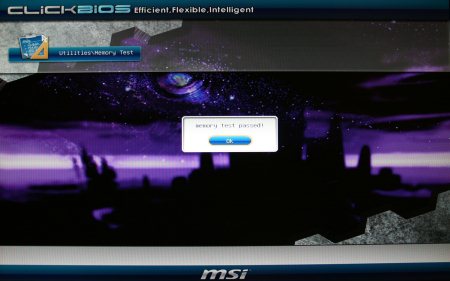

Это полезный инструмент для выявления дефектов памяти и стабильности ее разгона. Если всё прошло успешно, то появляется вот такое окошко.

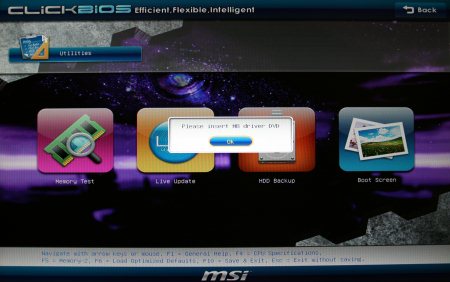

Следом - утилита Live Update. Для её работы необходимо загрузить DVD-диск, поставляемый в комплекте.

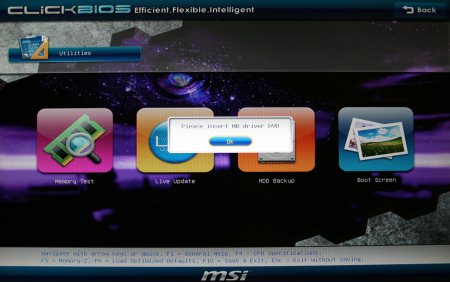

Далее следует программа HDD Backup. И здесь опять необходимо установить диск в привод.
реклама

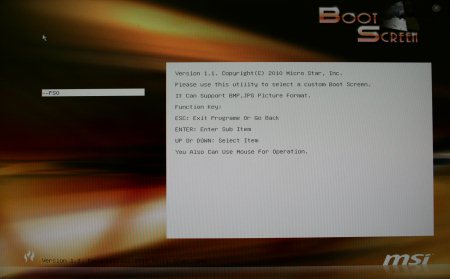

В самом конце стоит значок Boot Screen.
Судя из названия, здесь можно изменить картинку при загрузке. Поддерживаются файлы с расширениями JPG и BMP.

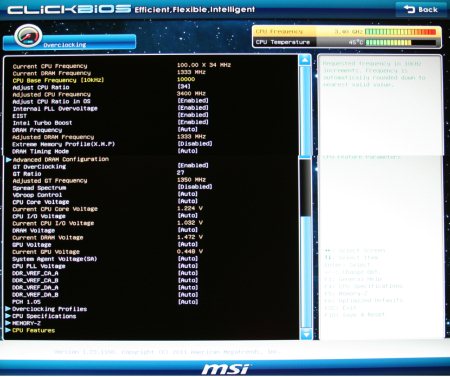

Снова возвращаемся в основное меню и переходим к следующему разделу, который называется Overclocking.
Эта страница, как вы уже поняли, посвящена разгону и всему, что с ним сопряжено. В самом верху справа есть вставка, в которой отображается в цифровых значениях и в виде импровизированной шкалы текущая частота процессора вместе с его температурой. Ниже, с выравниванием по левому краю идут установочные и информационные пункты. Два верхних показывают значения коэффициента, шины и памяти. Ниже идёт установка системной шины. Пусть вас не пугает значение 10000, на самом деле это 100.00.
Следом идёт пункт установки турбомножителя, а не самого множителя процессора, как могло бы показаться. В данном случае максимальным коэффициентом было число 60. Далее отображается результирующая частота процессора. За ней - пункт настройки возможности изменения множителя в операционной системе.

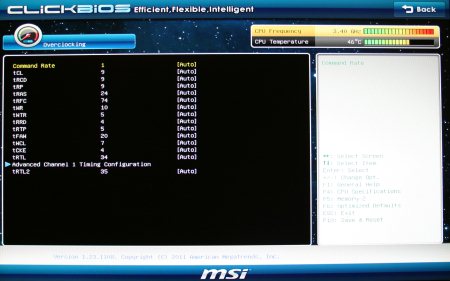

Чуть ниже следуют пункты, посвящённые настройкам памяти. Среди них есть отвечающий за активацию профиля X.M.P. Отдельная страница посвящена настройке самих таймингов.
Ещё ниже устанавливаются значения напряжений на различных компонентах. Они изменяются в следующих диапазонах:
- CPU Core Voltage (от 0.800 до 1.800 В с шагом 0.005 В);
- CPU I/O Voltage (от 0.950000 до 1.550000 В с шагом 0.02 В);
- DRAM Voltage (от 1.108 до 2.464 В с шагом 0.0075 В);
- GPU Voltage (от 1.000 до 1.600 В с шагом 0.005 В);
- System Agent Voltage (от 0.925000 до 1.585000 В с шагом 0.02 В);
- CPU PLL Voltage (от 1.40 до 2.43 В с шагом 0.01 В);
- DDR_VREF_CA_A (от 0.435000 до 0.750000 В с шагом 0.005 В и от 0.75000 до 1.125000 В с шагом 0.025 В);
- DDR_VREF_CA_B (от 0.435000 до 0.750000 В с шагом 0.005 В и от 0.75000 до 1.125000 В с шагом 0.025 В);
- DDR_VREF_DA_A (от 0.435000 до 0.750000 В с шагом 0.005 В и от 0.75000 до 1.125000 В с шагом 0.025 В);
- DDR_VREF_DA_B (от 0.435000 до 0.750000 В с шагом 0.005 В и от 0.75000 до 1.125000 В с шагом 0.025 В);
- PCH 1.05 (от 0.435000 до 0.750000 В с шагом 0.005 В и от 0.75000 до 1.125000 В с шагом 0.025 В).

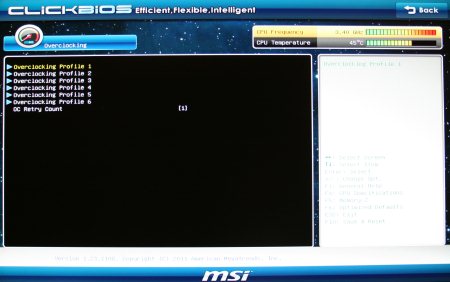

В самом низу расположены четыре пункта, представляющие собой ссылки на одноимённые страницы. Первая из них - Overclocking Profiles.
Здесь осуществляется сохранение и загрузка профилей. В самом низу есть параметр регулирующий количество попыток запуска.
Следующей по порядку - CPU Specification.

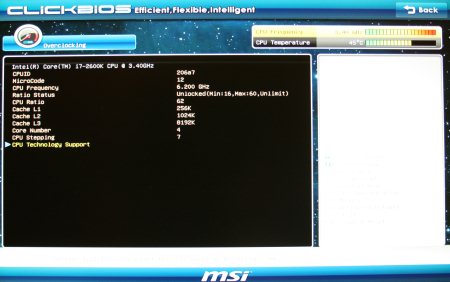

На этой странице отображена информация об установленном процессоре и поддерживаемых технологиях.

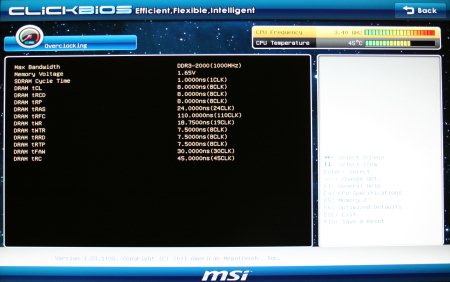

Далее - пункт MEMORY-Z.
Здесь предоставляется информация о характеристиках установленных модулей памяти, прочитанных из их SPD. Ещё есть ссылка на данные X.M.P.

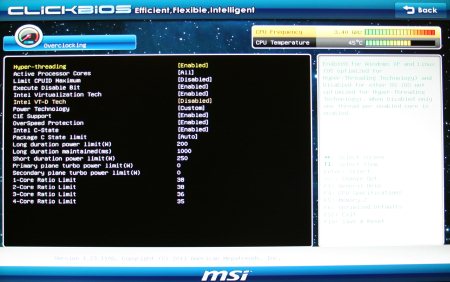

И замыкает страницу Overclocking раздел CPU Features.
В открывшемся окне можно найти множество дополнительных настроек для процессора.

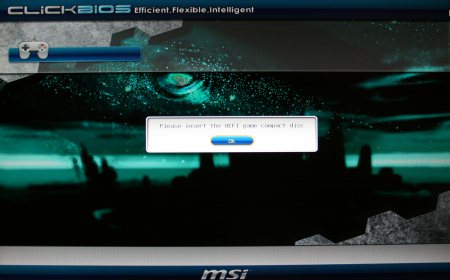

Возвращаемся в основное меню и переходим к следующему значку – Games.
Ух ты, игры, сейчас порубимся немного! Нет, к сожалению, не получится, необходимо установить диск. Сами по себе игры это хорошо, но куда полезнее было бы интегрировать простенький браузер для прогулок по всемирной паутине.

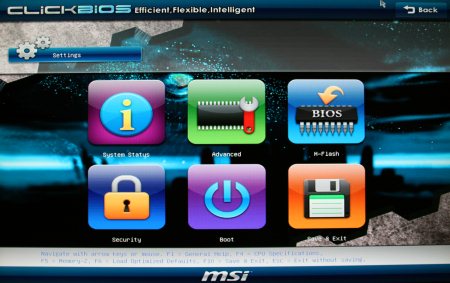

Самым последним в основном меню идёт значок Settings.

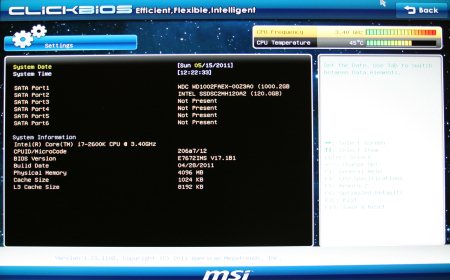

Здесь прячутся ещё шесть иконок. Та, что находится слева вверху, называется System Status.
На открывшейся странице устанавливается время и дата, размещена информация о накопителях, приводах, процессоре, объёме памяти и версии BIOS.
Следующей иконкой в верхнем ряду идёт Advanced.

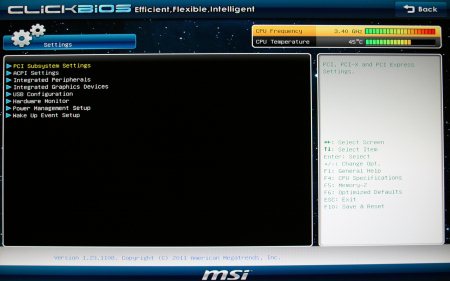

Здесь расположено множество ссылок на страницы с дополнительными настройками системы.

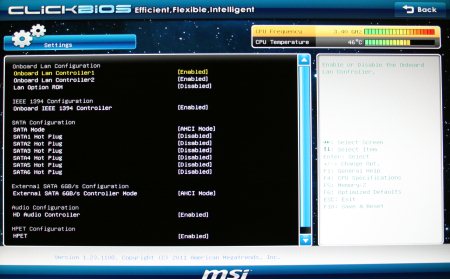

Среди них есть пункты, посвящённые установкам режимов работы накопителей, мониторингу и управлению вентиляторами.

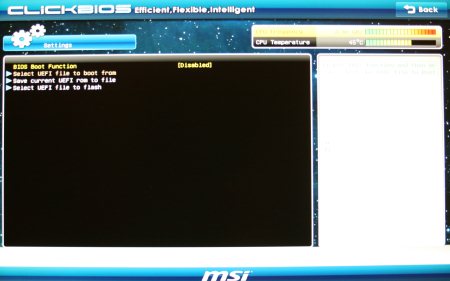

Далее следует значок M-Flash.
В этом окне есть несколько пунктов меню встроенного прошивальщика.

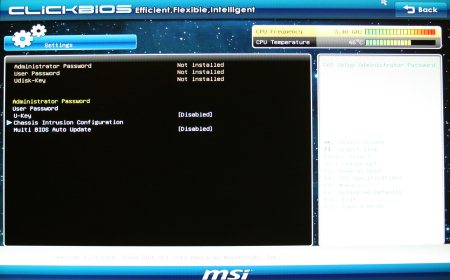

В нижнем ряду слева стоит иконка с изображением замка и подписью Security.

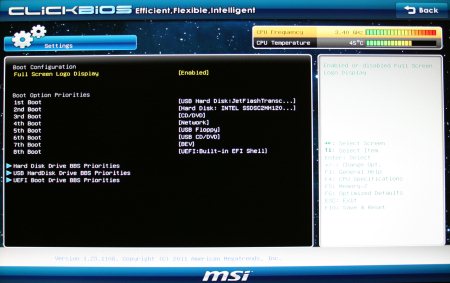

Уже из названия становится ясно, что речь идёт о настройках парольной защиты. Следом правее - значок Boot.

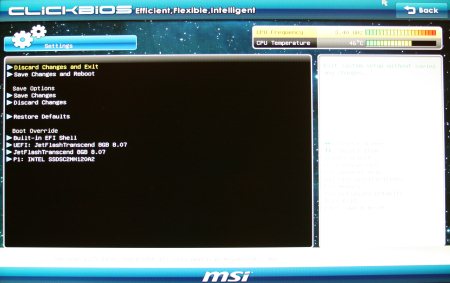

Здесь отображается меню дополнительных параметров загрузки. И самым последним на странице Settings будет пункт Save and Exit.
В этом окне также представлено некое подобие меню. Можно сохранить значения и выйти, загрузить параметры по умолчанию или выбрать устройство для загрузки.
Тестовый стенд
Тестирование материнской платы MSI Z68A-GD80 осуществлялось на следующей конфигурации:
- Процессор: Intel Core i7 2600K 3400 МГц (@3800 МГц в турборежиме);
- Кулер: Thermalright Silver Arrow;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: MSI Z68A-GD80, версия BIOS E7672IMS.H11 от 28.04.2011 (последняя Beta от производителя на момент тестирования);
- Память:
- Corsair CMT4GX3M2A2133C9 (2х2 Гбайт 2133 МГц DDR3 9-10-9-27 при 1.65 В);
- Kingston KHX16000D3ULT1K3/6GX (две из трёх планок емкостью по 2 Гбайт каждая, 2000 МГц DDR3 8-8-8-24 при 1.65 В);
- Видеокарты:
- Zotac GeForce GTX 480 AMP! (756/1512/3800 МГц (ядро/ш.д./память));
- Sapphire Radeon HD 6570 (650/1800 МГц (ядро/память));
- Жёсткий диск: Western Digital WD1002FAEX (1 ТБайт);
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Chieftec CFT-1200G-DF (1200 Вт).
Проверка разгона
Изначально я был скептически настроен на получение сколь-нибудь значимых результатов. И в дальнейшем, мои предположения подтверждались. Даже обновление до последней версии BIOS E7672IMS.H11 не спасло ситуацию. Во-первых, возникли проблемы с памятью. Несмотря на шаманство с таймингами и напряжениями, на штатной частоте модули Corsair CMT4GX3M2A2133C9 наотрез отказывались заводиться. Пробовал включать X.M.P. профиль и устанавливать параметры вручную – результат одинаков.
Прибавьте к этому не всегда корректное поведение при переразгоне, а именно - плата должна загружаться с параметрами по умолчанию после нескольких неудачных попыток загрузки (число варьируется в BIOS). Вместо этого она просто зависает до бесконечности и оживает непредсказуемо, или приходится жать Clr CMOS. После одного такого «выхода из пике» она загрузилась с множителем 16, максимальным возможным стал 34, а не 60. Помогло только извлечение батарейки. Время в компании с платой пролетало незаметно и преимущественно в ожиданиях, прямо как из рекламы пенного напитка.
В итоге пришлось сдуть пыль с планок Kingston KHX16000D3ULT1K3/6GX, основанных на микросхемах Elpida MGH-E Hyper и пробовать ставить хотя бы 6-6-6-15-1T на 1600. Методом подбора были установлены следующие значения напряжений:
- CPU Core Voltage - 1.49 В;
- CPU I/O Voltage - 1.35 В;
- DRAM Voltage - 1.65 В;
- System Agent Voltage - Auto;
- CPU PLL Voltage - 1.98 В.
После чего был осуществлён успешный запуск и проведены тесты на стабильность.
Периодически система стартовала с двойным запуском. Компьютер перезагружался, начинали раскручиваться вентиляторы. Потом всё затихало, и снова начинался запуск. Подобный феномен наблюдался даже при автоматическом разгоне. И лишь с настройками по умолчанию этого не происходило.

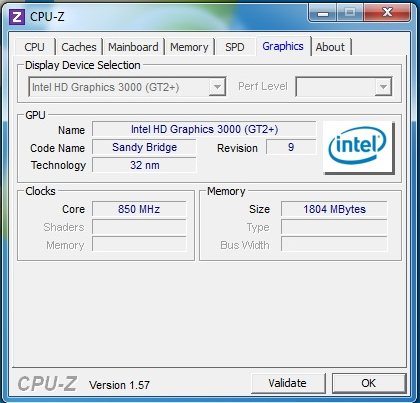

Но вернёмся к разгону. Увеличив напряжение GPU Voltage до 1.35 B, удалось добиться работы интегрированного видеоядра на частоте 1600 МГц. Тестовые утилиты, к сожалению, не отображают полученное значение, выдавая вместо этого базовую частоту в 850 МГц.

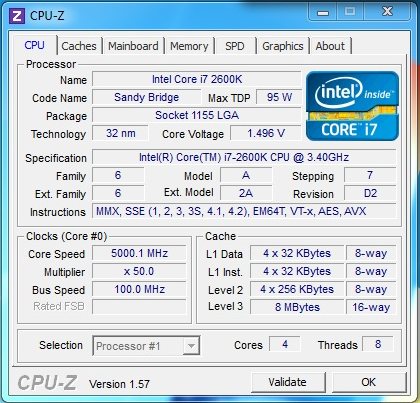

Как вы могли заметить, процессор достиг своего предела в 5000 МГц, полученного на разных платах, поэтому при наличии более удачного экземпляра можно покорить частоты и выше.
Далее я обратился к экспериментам с автоматическим разгоном. При этом достаточно всего лишь нажать переключатель OC Genie на плате, после перезагрузки система запустится с оптимальными параметрами. Проделав эту манипуляцию, я получил частоту системной шины 100 и множитель 42, что в итоге дало 4200 МГц.
