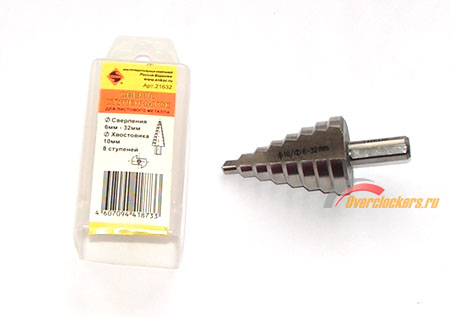

Сверло ступенчатое, разработано как раз для сверления тонкого металла. Одно сверло заменяет несколько, правда и сто́ит больше, чем несколько.
Корпус к системе охлаждения крепится четырьмя болтами. Крепко и надежно.
Сверху на корпус устанавливаю самодельный блок питания. Вернее их два, соединенных между собой пластинами. Благодаря креплению на уголках предусмотрена возможность расширения. Захочу поставить вторую видеокарту, добавлю еще один блок питания. Отмечу, что блоки покраске не подвергались. Понравился вид «как есть». Кроме этого, ни один блок питания у меня долго без приключений не живет. А раз все равно буду скоро переделывать, то зачем красить?
Только зараундил провода. Не по классике моддинга - каждый отдельно, а в виде жгута в радиоаппаратуре - все вместе. Долго думал над материалом. Готовые трубки, гофры и оплетки для такого способа не подходят. От жгута в разных местах отходят провода, не правда ли, напоминает корень дерева? Какие уж тут трубки, надо чем-то обматывать. Изолентой? Вид будет колхозный, а я уже вышел из того возраста, когда все поделки держались на изоленте и пластилине. Нашел черную кожу, нарезал полос, обмотал. Лучше, но «не торт». Так, небольшой эклер. На данном этапе бо́льшего придумать не смог, поэтому пусть остается.
реклама
Поставил «железо» в корпус, прикрутил водоблоки, которые давно лежали без дела, поскольку до этого я пользовался самодельными. Их было несколько вариантов, на любой вкус: одноэтажный, двухэтажный, на тепловых трубках, без дна, изготовленные для видеокарт. Но так случилось, что захотелось попробовать фирменные изделия. И я приобрел: на процессор Apogee™ CPU water-block , на чипсет – MCW30 , на видеокарту - MCW60 . Вот они-то и прописались в новой системе охлаждения.

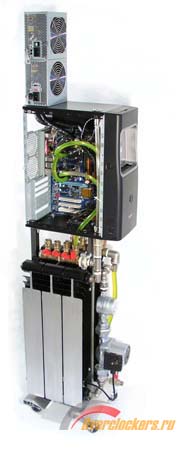

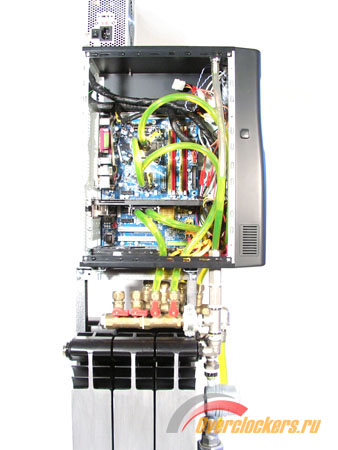

На нижнем снимке вы можете видеть то, что получилось в полный рост. К блоку питания видеокарты разъемы еще не припаяны.

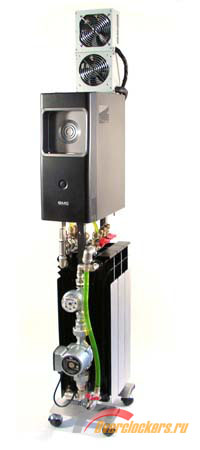

А так все это выглядит справа:
Заправляю в систему тосол. Только тосол. Отечественный. Не то, чтобы я законченный патриот, просто он был в наличии. От воды насос с чугунной крышкой ржавеет. Но ему-то что? А я страдаю, видя как вода делается цвета ... Ну, вы поняли. Моя тонкая, ранимая натура эти цвета плохо переносит.
Итак - тосол, но с секретной добавкой для цвета. Называется Dye-Lite TP-3900 . Покупал несколько лет назад вместе с комплектующими. Ничего себе, приятная штучка. Только как всегда случился небольшой казус. Залил тосол (вошло около двух литров), стравил воздух из батарей. Сзади вместо заглушек стоят спускники – краны Маевского. Включил - потек стык входного коллектора. Подтянул, залил этой самой чудо-краски, причем «полпузыря».
Только закончил заливку, вся краска в трубке после филлпорта. И тут насос прогнал воздушную пробку через водоблоки... и она вылетает через филлпорт вместе со всей краской. Картина маслом: я весь в пятнах, как спецназ в боевом гриме, майка - под камуфляж, компьютер в стиле «зеленый леопард». На полу лужи и брызги… Как будто тут только что отметился инопланетянин. Диван немного задело, и все так красиво светится. Люминесценция, однако!
реклама
Начал вытирать, стало еще хуже – только размазал. Теперь светилось все: и тряпка, и вода в ведре, и вода в унитазе, куда сливал… Оказалось, этого пузырька хватает чуть ли не на бочку! Вот что такое хороший концентрат. К счастью, на этом неприятности закончились.
После таких бурных событий я совсем забыл про одну очень важную вещь. Охлаждение жидкостное, разгон хочется получить по максимуму. Значит, будут повышаться напряжения питания процессора и графической карты. А как же цепи питания этих самых процессоров? Их тоже надо охлаждать. Ставить на все это дело водоблоки? Я не сторонник таких мер. Конечно, это способствует тишине, но на всё водоблоков не напасешься. Лучшим вариантом все же будет обдув вентилятором.
Нашел корпусные вентиляторы большого диаметра . Хороши, красивы, но ждать, пока привезут из Германии, не захотелось. А если рассудить здраво, то из-за одного вентилятора делать заказ неразумно, а значит такое решение отпадает.
Давным-давно я видел на каком-то моддерском сайте фотографию системного блока, боковая стенка которого состояла из 90 мм вентиляторов. Мне тогда показалось это смешным и шумным. Но теперь есть куча практически бесшумных 120 мм вентиляторов.
С утра пораньше пробежался до магазина и приобрел шесть вентиляторов Floston . Четыре вентилятора серии Q. Это 1000 оборотов в минуту и шум 13,5 дБ. Вентилятор на шарикоподшипнике, срок жизни 20 000 часов. Это для вентиляции. И два вентилятора серии P, уже серьезнее - 1800 оборотов при шуме 25 дБ. Тот же шарикоподшипник, срок жизни 50 000 часов. Их я расположу точно над процессорным разъемом и цепями питания видеокарты. Это уже адресное охлаждение.

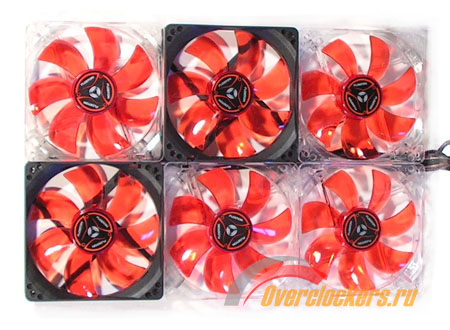

Склеиваю из вентиляторов такую вот решетку. Клей циакриновый, на упаковке написано – универсальный секундный клей.
Черный корпус у вентиляторов серии P. Провода вентиляторов собираю в жгут, с помощью переходников соединяю между собой и подключаю к молексу блока питания.
Сначала я хотел вырезать в боковой стенке корпуса отверстие по размерам получившейся вентиляторной решетки и закрепить вентиляторы на ней. Но мне показалось, что лучше будет, с точки зрения шумности, просто подвесить решетку вместо боковой стенки, что я и сделал.

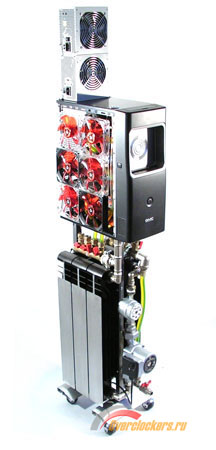

Пробное включение показало, что шум от такой решетки из вентиляторов есть, странно если бы его не было. Но он не оскорбляет человеческое достоинство. Да и нереально ожидать полной тишины от системы, ориентированной на разгон. А внешний вид даже понравился, солидно выглядит. Теперь никто не скажет, что вентиляция корпуса недостаточна.
Тестовый стенд
Установленное «железо»:
- Материнская плата: GIGABYTE GA-EP35-DS3L;
- Процессор: Intel Core 2 Quad Q6600 Kentsfield 2400 МГц LGA775, L2 8192 Кбайт;
- Оперативная память: DDR-2 GEIL Black Dragon 8500 , 2 Гбайта X 2DC Kit;
- Видеокарта: Gainward GeForce® GTX 570 1280 Мбайт;
- Блок питания: D.I.Y.
Практические испытания
реклама

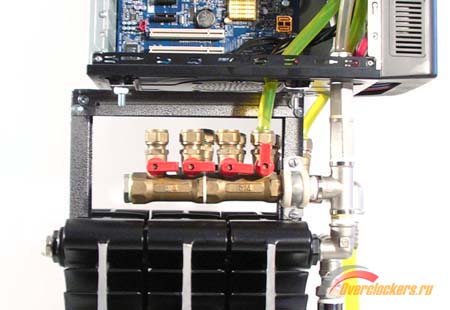

Теперь в системе задействованы две линии из четырех: одна обеспечивает процессор-чипсет и вторая - видеокарту.

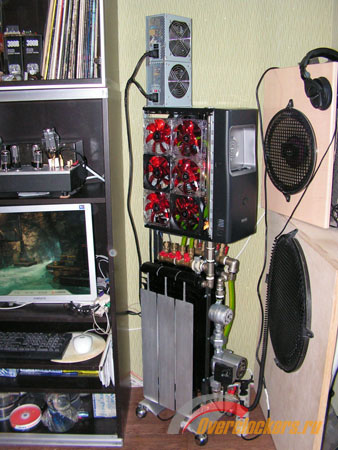

Фотография системы, установленной на штатное место. Сначала вид в три четверти.

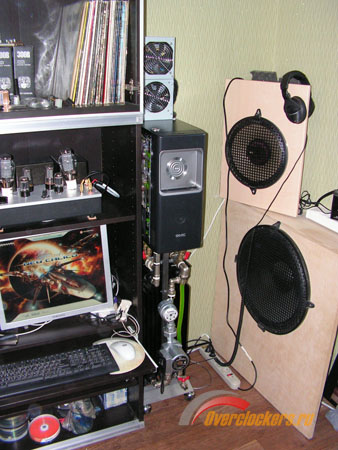

А так будет стоять в боевом положении.
Производительность процессора Intel Core 2 Quad Q6600 Kentsfield и видеокарты Gainward GeForce® GTX 570 1280 Мбайт в играх уже хорошо изучена. Повторять все тесты неинтересно, да и не нужно. Для проверки стабильности работы компьютера после разгона я использую 3D Mark Vantage.
На неразогнанной системе этот тест показал 16 571 попугая. Performance preset, драйвер настроен на максимальное качество. Теперь разгоню процессор и посмотрю, сколько мне это прибавит производительности.
Процессор разогнался до 3,37 ГГц, шина 375, множитель 9, напряжение на процессоре - 1,41875 В. Попугаев прибавилось – 21 272. Неплохо, очередь за видеокартой. Её разгоняю программой MSI Afterburner. Из статьи понятно, что толкового разгона без повышения напряжения на графическом ядре не будет. Частоты видеокарты уже слегка подняты производителем. Но все же, по сравнению с референсными картами, система питания усилена, что говорит в пользу вольтмода.
Поначалу я хотел сделать «хардварный» вольтмод. Но не нашел в своих запасах многооборотного резистора на 100 КОм. Переться за такой мелочью на радиорынок совсем не хотелось, и для начала я решил использовать софтмод. Он оказался (кто бы сомневался) хилее «хардварного». Напряжение выше 1,15 В не поднимает, при таком напряжении видеокарта стабильно работает на частоте 939 МГц.
А неплохой результат для софтмода? Стоит ли делать «хардварный» вольтмод для прибавки 50-60 МГц, к тому же ценой полученных на воде 10 градусов по Цельсию? Система построена для игр, а не для выжимания мегагерц. Вот сделаю вторую версию чиллера, тогда обязательно вольтмод будет.
Память разогналась до 1130 МГц. Попугаев еще прибавилось - 23 420.
Совсем забыл про температуры. После разгона я решил проверить стабильность компьютера в деле. Побегал в S.T.A.L.K.E.R.: Call of Pripyat. Показалось минут пятнадцать, не больше, но на деле прошло более четырех часов. Сбоев не было, температура процессора выше 65 градусов не поднималась, температура видеоядра не превышала 62 градусов. Температура окружающей среды была около 22 градусов. То чуть больше, то меньше. Температура тосола в системе остановилась на 35 градусах.

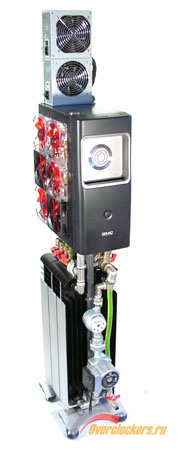

Вот вроде и все, но… На следующий день я сел за написание статьи. В процессе обработки фотографий обратил внимание, что голая решетка из вентиляторов смотрится как-то недоделано. Вид незаконченный и немного неприличный, сильно отдает самодельщиной. Вырезал я все же в боковой стенке отверстие и прикрепил решетку.
Стало откровенно лучше. Но - теперь торцы вентиляторов стали слегка раздражать. Это как ремонт в квартире, доделать нельзя, можно только бросить. Бросаю!
Заключение
Как говорили древние: «хочешь получить то, что хочешь - сделай сам». Хм, а ведь я доволен полученным результатом. Система охлаждения не только прилично справляется со своими прямыми обязанностями, но и полностью вписалась в уготовленное ей место. И это не говоря уж о забавном внешнем виде.
Прошлая система прожила шесть лет. Интересно, сколько протянет эта?
Выражаем благодарность:
- Компании Gainward за предоставленную на тестирование видеокарту Gainward GTX 570 GLH.
