Методика тестирования

Системы охлаждения тестируются на открытом стенде при горизонтальном положении материнской платы.

Стендовый процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.275 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.

Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.

Ну, и самое интересное: видеокарта была разогнана до 950 и 1100 МГц по GPU и памяти соответственно. Для мониторинга ее состояния использовались утилиты MSI Afterburner 2.1.0 beta5 и GPU-Z 0.5.0.

Эффективность Arctic Cooling Accelero XTREME Plus сравнивалась со штатной (референсной – «Reference» на графиках) системой охлаждения Radeon HD 6870 и с кулером GELID ICY VISION Rev.2.

Все тесты проводились в 64-битной Windows 7 Ultimate. Температура в помещении («Ambient») в ходе всего тестирования находилась в районе 24–25 градусов по Цельсию.

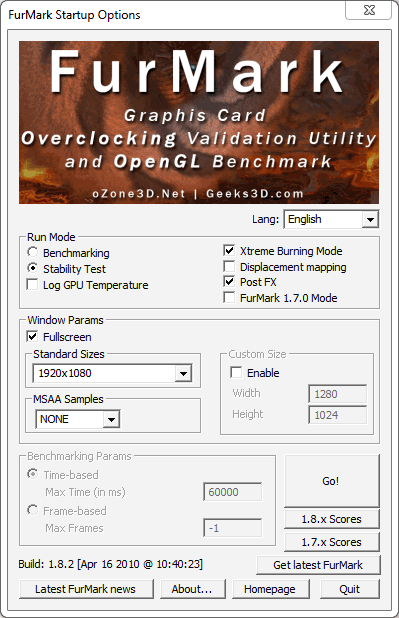

Видеопроцессор прогревался с помощью FurMark версии 1.8.2 со следующими настройками:

В простое под обоими кулерами видеопроцессор не прогревался и до 40 градусов по Цельсию.

Несколько слов о вентиляторах.

Штатная скорость вращения «вертушек» Arctic Cooling Accelero XTREME Plus – около 2000 RPM. Но поддерживается ШИМ-регулировка их оборотов, при этом минимальный предел заявлен на уровне 900 RPM. Однако мне при подключении к соответствующему разъему на Radeon HD 6870 удалось выставить еще в полтора раза меньшую скорость – 600 RPM (данному значению соответствуют минимально доступные для этой карты «20%»).

Поэтому кулер был протестирован со следующим набором скоростей вращения своих вентиляторов: 600, 900, 1300, 1600 и 2000 RPM. Подключение «вертушек» к блоку питания через комплектный переходник соответствует среднему (7 В) и последнему (12 В) значениям.

Штатная система охлаждения Radeon HD 6870 тестировалась в четырех режимах:

• Автоматическом: карта сама регулирует скорость вращения своей турбины, которая при этом разгоняется до 36% от максимума (≈2250 RPM);
• 50% (≈3100 RPM);
• 75% (≈4000 RPM) и
• 100% (≈4550 RPM).

Ну, и напоследок напомню, при каких оборотах своих двух вентиляторов тестировался кулер GELID ICY VISION Rev.2, чьи результаты вы также увидите на графиках: это были 800, 1000, 1300, 1600 и 2000 RPM.

Результаты тестирования

Начнем с самого интересного – температуры GPU:

Отличный результат! Даже при минимальных 600 оборотах своих вентиляторов Arctic Cooling Accelero XTREME Plus позволяет видеопроцессору Radeon HD 6870 нагреться лишь до 70 градусов по Цельсию. Это соответствует примерно 60% от максимальной скорости вращения турбины штатной системы охлаждения карты. Собственно, если оставить тестируемый кулер на «автомате», то обороты его «вертушек» выше этих минимальных 600 RPM и не поднимаются, увеличивать их приходится вручную.

При еще вполне комфортных для уха 1000 RPM температура разогнанного GPU снижается еще на 10 градусов. Этот результат уже в принципе недостижим для «референса». Ну, а незадолго до достижения максимальных 2000 оборотов в минуту Arctic Cooling Accelero XTREME Plus преодолевает отметку в 50°C (в меньшую сторону, разумеется), демонстрируя показатели, поистине достойные суперкулера, и заметно опережая так порадовавший меня в прошлый раз ICY VISION Rev.2. Пять градусов разницы – не тридцать с лишним, но на фоне процессорных систем охлаждения, которые в наше время бьются уже за каждый градус превосходства, это много. Кулеру GELID Solutions позволяет реабилитироваться то, что при снижении оборотов вентиляторов он потихоньку сокращает отрыв. Но догнать охладитель Arctic Cooling не может даже на минимуме.

Впрочем, на фоне «референса» оба протестированных кулера выглядят просто отлично. Это именно к нему относятся упомянутые выше тридцать с лишним градусов. Дело в том, что нужно сравнивать самый шумный режим тестируемого кулера с автоматическим – штатной системы охлаждения карты. Просто потому, что это наиболее близкие по «громкости» режимы (и «Арктик» с «Гелид'ом» все равно тише!). Тут-то разрыв и достигает упомянутых ужасающих значений, приближаясь даже к сорока градусам в случае с кулером Arctic Cooling. В общем, что бы то ни было еще комментировать здесь глупо, все цифры на графике.

Переходим к следующему тесту. Radeon HD 6870 поддерживает мониторинг еще и VRM-элементов. GPU-Z выводит две соответствующих температуры. Но похожа на правду только одна из них, вторая показывает скорее температуру окружающего воздуха, чем горячих преобразователей питания карты. Поэтому на графиках вы увидите VReg Temperature 1:

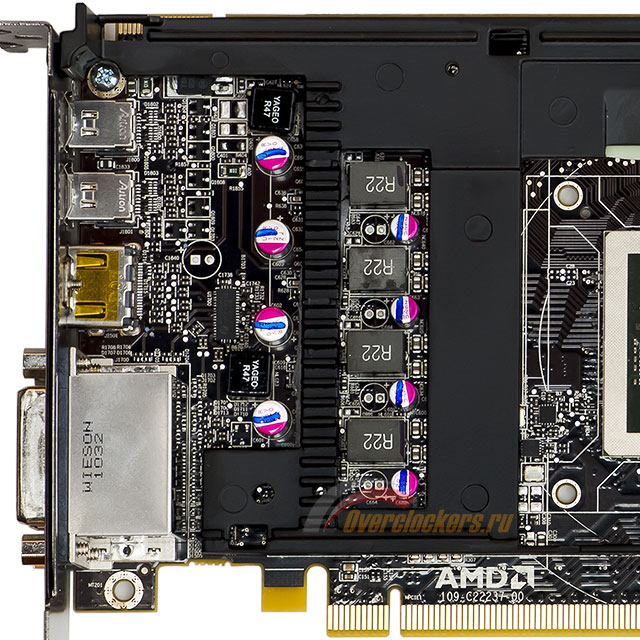

Напомню, что в тестах обоих «неродных» кулеров для охлаждения мосфетов использовались радиаторики из комплекта ICY VISION Rev.2. И хотя выглядят они не слишком серьезно, а в рамке «референса» в этом месте, наоборот, присутствует полноценное оребрение, оба наших героя снова впереди. Разрыв уменьшился, он не такой впечатляющий, но все равно заметный.

Впрочем, тут нечему удивляться: в штатной системе охлаждения турбина гонит через VRM-радиатор воздух, нагретый теплорассеивателем GPU. В случае же с тестируемыми кулерами этот эффект заметно менее выражен.

В их споре впереди снова Arctic Cooling Accelero XTREME Plus. Похоже, что три его вентилятора при прочих равных лучше обдувают плату, чем две «вертушки» кулера GELID Solutions.

Ну, и напоследок приведу данные о суммарном уровне звукового давления, создаваемого работающей системой во всех режимах (в том числе и с выключенными вентиляторами в СО видеокарты – «W/o video fan» на графиках). Измерения проводились с расстояния в 0.3, 1.0 и 3.0 метра, открытый стенд был скомпонован так, чтобы именно система охлаждения видеокарты была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient») составлял 26* дБ.

* Использованный шумомер AZ Instrument 8922 RS232 SLM гарантирует погрешность не более полдецибела, но только в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.

Интересно, что, несмотря на лишний вентилятор, при одинаковых скоростях вращения Accelero XTREME Plus работает даже немного тише, чем ICY VISION Rev.2. Впрочем, и здесь с уменьшением оборотов «вертушек» разрыв сокращается. Уже на 800–900 RPM с расстояния более одного метра я затрудняюсь услышать оба кулера на фоне тихого открытого стенда. Ну, а 600 оборотов в минуту «вертушек» Arctic Cooling должны удовлетворить даже самых придирчивых любителей тишины.

Большинство же обычных пользователей, привыкших к шуму турбин «референсов», вряд ли будут раздражать и максимальные 2000 RPM обоих кулеров. Они при этом все равно заметно тише штатной системы охлаждения Radeon HD 6870 на минимальных для нее (в нагрузке) 2250 RPM (36%).

Несомненно, что Accelero XTREME Plus, что ICY VISION Rev.2 станет ей отличной заменой. Да и вообще для абсолютного большинства кулеров видеокарт данного класса. Под такие цели из этих двух отличных кулеров я бы выбрал продукт GELID Solutions. Просто потому что он дешевле и обеспечивает достаточную производительность уже на минимальных оборотах (на которых, кстати, такой же тихий).

Ну, так на то кулер Arctic Cooling и «экстремальный», чтобы не довольствоваться ускорителями среднего уровня. Так что с общими выводами по его поводу предлагаю все же повременить – до завершения тестирования. Во второй части материала нашему герою предстоит гораздо более серьезное испытание – GeForce GTX 580, причем в том же самом «кровожадном» FurMark – с отключенной защитой. Поте́рпите до завтра? ;)
