Тестовый стенд
GPU-кулер Arctic Cooling Accelero XTREME Plus тестировался в составе следующей системы:
Материнская плата: | ASRock X58 Extreme6 (Intel X58 Express, BIOS ver. 1.20). |
Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 6870 Sapphire 1 Гбайт, reference. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Термоинтерфейс: | Arctic Cooling MX-2. |
Установка и совместимость
Напоминаю, что в первой части материала, посвященного Arctic Cooling Accelero XTREME Plus, кулер тестировался на видеокарте AMD Radeon HD 6870. Но уже буквально завтра вас ждет отчет о его испытаниях на NVIDIA GeForce GTX 580.
реклама

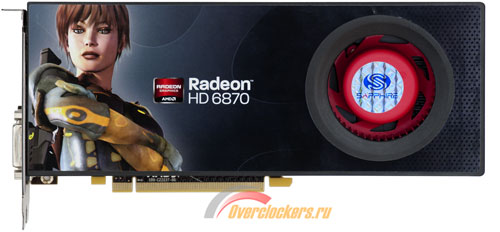

Мне достался вот такой экземпляр референсного Radeon HD 6870, продающийся под торговой маркой Sapphire:

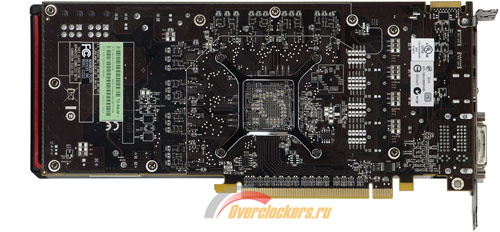

Его штатная система охлаждения крепится к плате аж пятнадцатью винтами. Не буду подробно останавливаться на этой конструкции из небольшого радиатора на трех тепловых трубках (одной восьми- и двух шестимиллиметровых) и турбины, скрытых под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу, – мои коллеги в свое время достаточно хорошо ее рассмотрели.
Мне от штатной системы охлаждения Radeon HD 6870 нужны были только результаты ее эффективности, да еще понять, что же разработчики карты считают нужным на ней охлаждать.

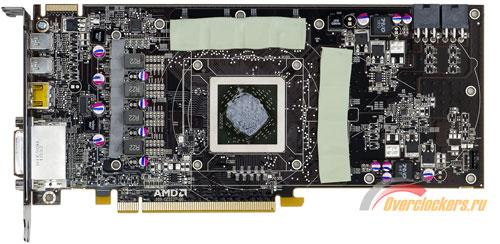

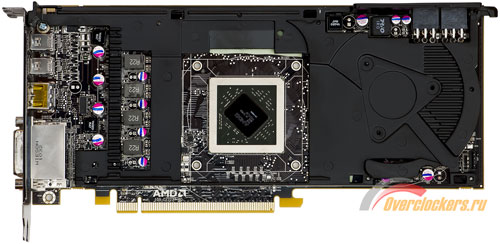

Это GPU, микросхемы памяти и VRM-элементы в передней части платы (на самом деле в большинстве системных блоков она будет располагаться сзади).
реклама
В комплекте с тестируемым кулером вспомогательные радиаторы не поставляются. Для видеокарт Radeon нужно приобретать дополнительно набор VR001. Но и им не слишком легко воспользоваться. Дело в том, что производитель предлагает сажать его элементы на термоклей.
Понятно теперь, почему термопаста в комплекте одноразовая. Видимо, Arctic Cooling настолько уверены в своих системах охлаждения, что даже не представляют себе, что кому-то может понадобиться их снимать. Однако у меня не было планов водружать Accelero XTREME Plus на видеокарту пожизненно. Оставить штатную рамку тоже не удалось: в нее упирались растущие из основания тепловые трубки кулера.
Поэтому я просто взял мелкие радиаторы из комплекта кулера GELID ICY VISION Rev.2.
К сожалению, расстояние между монтажными отверстиями для VRM-радиатора на картах шестой серии по сравнению с Radeon HD 58xx изменилось – специальный теплорассеиватель не подошел. На Radeon HD 6870 он даже не поместился по ширине между дросселями и конденсаторами, окружающими здесь ряд полевых транзисторов.

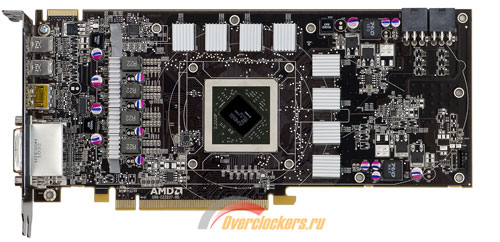

Впрочем, не составило труда подобрать нужный набор радиаторов. На микросхемы памяти они были наклеены при помощи двухстороннего скотча, а на VRM-элементы – посажены на термолипучку. На ней радиаторы держались не слишком хорошо (я бы не рискнул в течение долгого времени использовать карту в таком виде – вверх ногами), но зато использование липучки дало небольшой выигрыш по температуре. Проведенное впоследствии тестирование со скотчем выявило рост температуры VRM-элементов на 1–3 градуса (в зависимости от нагрузки и оборотов вентиляторов).

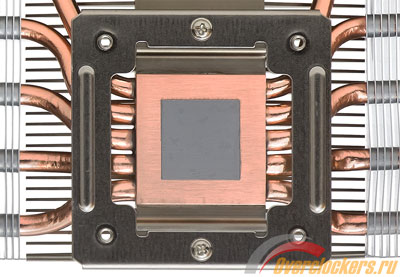

Осталось установить сам Accelero XTREME Plus. На его основание уже присутствует соответствующая прижимная рамка, поэтому просто кладем видеокарту на радиатор и прикручиваем к нему комплектными винтами (хорошо хоть их положили):
При этом не используется какой-либо backplate (упорная крестовина, располагающаяся с обратной стороны платы). Но штатная ограничительная рамка видеопроцессора и грамотно подобранное усилие прижима винтов не позволяет карте с достаточно тяжелым кулером сильно прогнуться.

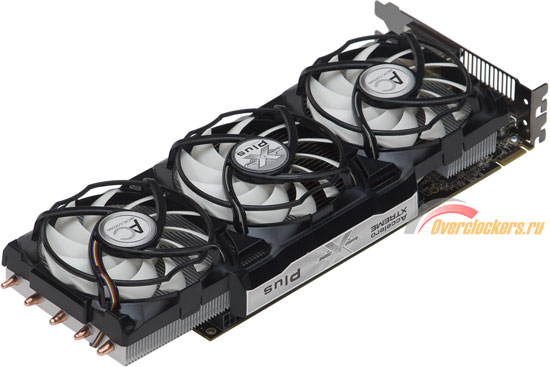

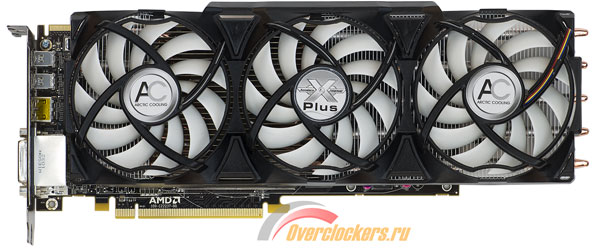

Будучи установленным на Radeon HD 6870, тестируемый кулер выглядит следующим образом:
реклама

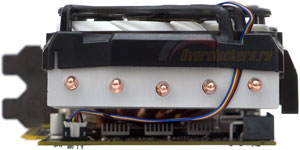

Сам радиатор лишь немного выступает за плату сверху. Однако массивная декоративная пластиковая накладка в центре увеличивает это расстояние вдвое. Объединить две карты, оснащенные Arctic Cooling Accelero XTREME Plus, в тандем NVIDIA SLI или ATI CrossFireX удастся только при использовании гибких мостиков.

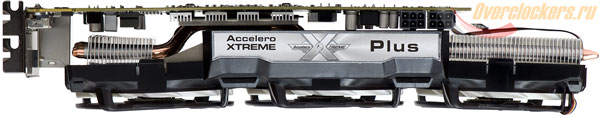

Впрочем, высота кулера – это еще ерунда по сравнению с его длиной.
Несмотря на то, что сзади он практически упирается в видеовыходы, спереди за 245-миллиметровую карту Arctic Cooling Accelero XTREME Plus выступает на добрые семь сантиметров. Тут не хватит даже 285-миллиметрового Radeon HD 5870, нужно ориентироваться на длину 5970-го... Да, пожалуй, именно так я и сформулирую свою рекомендацию по совместимости тестируемого кулера с корпусом: если в ваш кейс влезает двухпроцессорный флагман ATI, то поместится и он.
Но, учитывая, что на разных видеокартах GPU располагается в разных местах, все равно лучше проверять в каждом конкретном случае индивидуально.
Кроме того, не нужно забывать, что кулер достаточно «пухлый», он занимает два лишних слота расширения после себя (а всего видеокарте, соответственно, понадобится три).

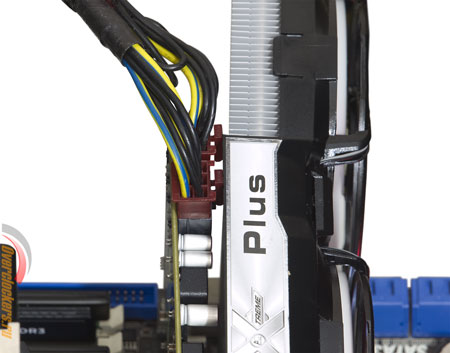

На Radeon HD 6870 в моем случае Accelero XTREME Plus вызвал еще одну проблему: близко прилегающий к карте радиатор мешал подвести к ней питание. Точнее, подключение-то еще было не слишком затруднено, а вот отогнуть защелку, чтобы вытащить коннекторы, впоследствии оказалось непросто.
Три 92-миллиметровых вентилятора – это прекрасно, но тот же GELID ICY VISION Rev.2 с двумя такими вызывает заметно меньше проблем совместимости. Уверен, более чем практичным получился бы у Arctic Cooling и кулер с тремя «восьмидесятками»: при грамотном проектировании он ни с одной стороны не выступал бы за пределы платы топового 270-миллиметрового ускорителя. Но, в конце концов, на то Accelero XTREME Plus и «экстремальный» кулер, здесь все направлено на достижение бескомпромиссной эффективности охлаждения. И если кулер ее обеспечивает, ему простят все недостатки.
Давайте проверим. Мой стенд собран, можно переходить к тестированию. Но сначала, как всегда, несколько слов о методике.
