Дизайн и возможности платы
Изучение материнской платы по традиции начинаем с внешности.
Если с текстолита убрать логотипы ASUS и всех фирменных технологий, то с первого взгляда и не узнаешь, чье именно перед нами детище. Материнская плата выполнена в непривычной гамме цветов, в которую входят: зеленый, черный и коричневый. Что-то напоминает? Действительно, похожие цвета используются и при создании военного камуфляжа. Причем, именно в таких, не ярких, а я бы даже сказал, мутных цветах.

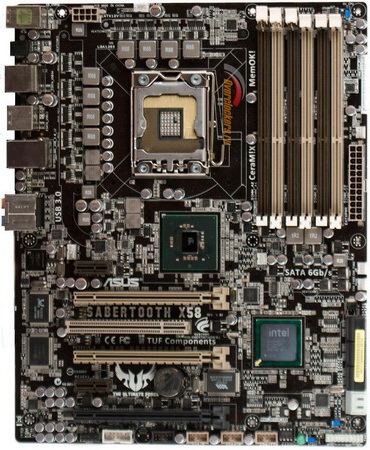

Материнская плата выполнена в форм-факторе ATX. Расположение элементов вполне стандартно. Справа от сокета находятся шесть разъемов для оперативной памяти. Опустив взгляд ниже, мы видим радиатор южного моста, а слева от него - слоты расширения.
На первый взгляд, система охлаждения не отличается чем-то особенным, кроме нестандартной формы радиаторов подсистемы питания процессора. Между последними, в левом углу платы, расположился восьмиконтактный разъем дополнительного питания процессора.
реклама
Ревизия платы, к сожалению, не указана. Стоит обратить внимание на то, что это инженерный образец. Соответствующего стикера на упаковке нету, но эта информация была получена из надежных источников.

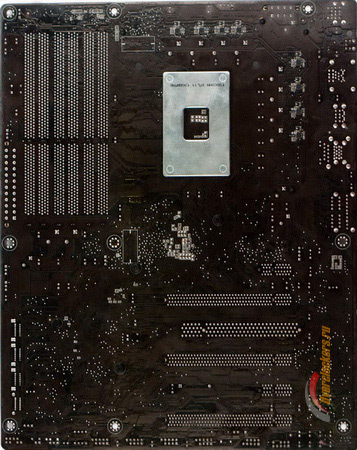

Задняя сторона материнской платы чем-то особенным не выделяется. Здесь присутствует лишь металлический бэкплейт.

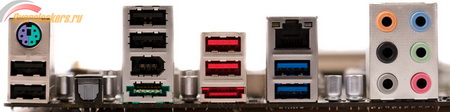

Набор выходов на задней панели бедным назвать нельзя. Здесь присутствуют: PS/2 в одном экземпляре, шесть USB 2.0, два USB 3.0, один сетевой разъем, один e-SATA для подключения внешних носителей, один 1 x eSATAp, один оптический S/PDIF, один порт FireWire 1394 и разъемы аудио панели.

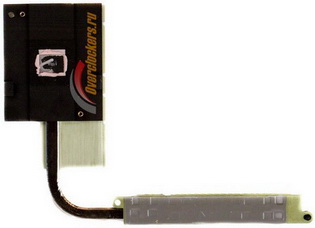

Система охлаждения представляет собой четыре алюминиевых радиатора, два из которых соединены между собой теплотрубкой.
реклама

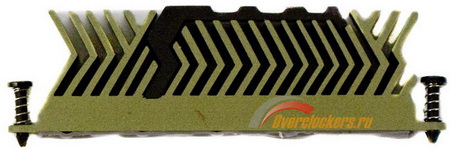

Каждый из радиаторов южного и северного мостов крепится с помощью двух подпружиненных болтов.
А вот радиаторы, установленные на силовые элементы, держатся на пластиковых защелках, которые не обеспечивают должной фиксации. С одной стороны, это мелочь, а с другой - налицо явная экономия.

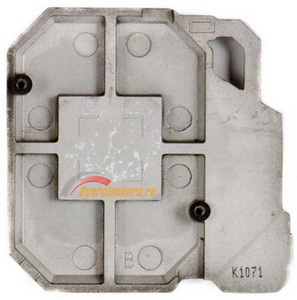

Между южным мостом и радиатором нанесена термопаста неизвестной фирмы. А вот между радиатором и северным мостом было что-то очень клейкое и липкое. Мало того, что я с трудом оторвал (в прямом смысле этого слова) сам радиатор с мыслью "только не с чипсетом", так я еще минут десять очищал сам северным мост от этой белой гадости. Вот почему нельзя было использовать обычную термопасту? Крепление надежное, прижимная сила достаточная для эффективного контакта радиатора и чипсета. Смысл сего приклеивания мне совершенно не ясен. Радиаторы подсистемы питания процессора контактируют с элементами через термопрокладки. Термопасту в данном случае использовать и не получилось бы, потому что из-за оговоренного выше отсутствия фиксации был бы шанс, что некая часть элементов осталась бы без должного контакта при наклоне радиатора.
На радиаторе северного моста присутствует возможность установки дополнительного обдува. Как мы видим, самого вентилятора в комплекте нет, жмоты .
На глаз, данные радиаторы не отличались от всех остальных ничем, кроме цвета. Однако пока я их демонтировал, я понял, что на ощупь это вовсе не банальный алюминий.
Все радиаторы покрыты керамикой, благодаря которой, как утверждает ASUS, увеличивается эффективность охлаждения. Как же оно работает, и для чего это нужно? Всем известно, что многое зависит от величины радиатора. Но мы не можем прицепить на южный мост тот же Thermalright IFX-14 и радоваться жизни. Так что же делать? Правильно, нужно увеличивать площадь рассеивания, не увеличивая при этом размеры самого радиатора. Задачка не из легких. Но инженеры ASUS нашли выход из данной ситуации. Поверхность радиаторов, покрытых пористой керамикой, не гладкая, как при нанесении обычной краски, а шершавая. Несмотря на то, что глазу такие поры увидеть в крайней степени сложно, площадь рассеивания при этом может увеличиться буквально в разы. Что, в свою очередь, должно положительным образом сказаться на эффективности и конечной температуре. Насколько технология CeraM!X действенна, мы изучим чуть позже.
Демонтировав с материнской платы систему охлаждения, мы можем перейти к детальному изучению всех элементов.
Подсистема питания работает по схеме 8+2, где 8 фаз отдано подсистеме питания процессора, а две - подсистеме питания оперативной памяти. Вполне справедливо заметить, что в ассортименте ASUS присутствуют материнские платы, оснащенные большим количеством фаз. А данная плата запатентовала себя как решение для работы 24\7 без каких-либо сбоев. Вероятно, данные восемь фаз справляются с поставленной задачей благодаря продуманности схемы.
Чуть выше самого процессорного разъема находится четырехконтактный разъем для подключения процессорного кулера. Еще чуть левее расположился восьмиконтактный разъем для подключения дополнительного питания процессора. Управляет питанием процессора микросхема EPU ASP0800 , распаянная ближе к слотам оперативной памяти.
реклама

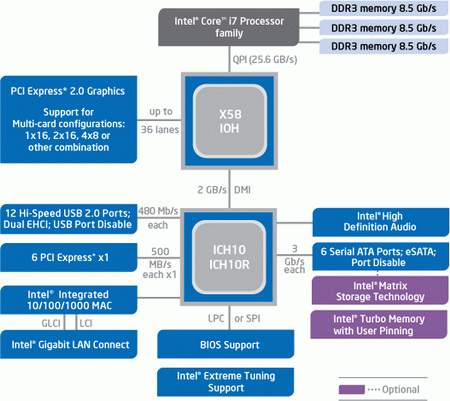

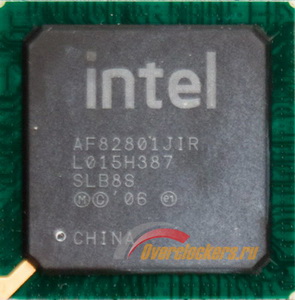

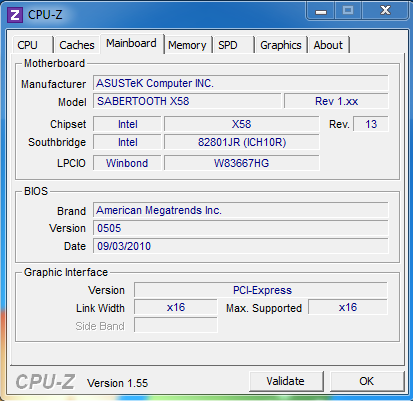

Сердцем материнской платы является набор логики Intel X58, в состав которой входит X58 IOH и ICH10R.
С помощью северного моста реализуется поддержка технологий SLI и CrossFire по схеме 16х + 16х. Всего чипсет X58 поддерживает 36 линий PCI-E.

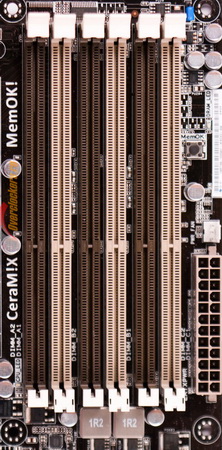

На материнской плате распаяны все шесть слотов для установки планок оперативной памяти DDR3. Максимальный объем памяти составляет 24 Гбайт. А вот максимальная частота её функционирования всего 1866 МГц. При всем том, это официальные спецификации, и есть вероятность, что память сможет работать в режиме разгона даже на частоте 2000+ МГц. К сожалению, в виду отсутствия у меня оперативной памяти, способной функционировать на столь высоких частотах, проверить эту гипотезу не удалось. Крепления планок оперативной платы фирменные, односторонние. Лично мне они нравятся куда больше стандартных, двухсторонних креплений.

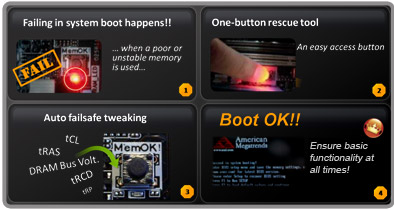

Справа от слотов оперативной памяти находится кнопка MemOK!. Данная кнопочка может сильно пригодиться, если ваша память по каким-то причинам несовместима с материнской платой. После её нажатия плата сама подберет стабильные настройки для запуска системы с вашей оперативной памятью. Вероятность, что вы наткнетесь на такую память, низка, так как данная материнская плата работает со всеми известными брендами, но если вам все же не повезет, у вас будет козырь в рукаве.
Материнская плата оснащена тремя слотами PCI-E 2.0, два из которых работают в полноценном режиме 16х, что видно, даже не читая официальные спецификации. Еще один, нижний слот, работает только со скоростью 4х. Он отлично подходит для установки видеокарт под PhysX, звуковых и прочих плат расширения.
"Вымирающий" слот PCI распаян на плате лишь в одном экземпляре. Правда, он полностью перекроется при установке видеокарты с двухслотовой системой охлаждения в верхний слот PCI-E. Не самое разумное решение.
Не забыты и разъемы PCI-E x1. Один из них находится вверху, над слотами PCI-E, а другой между нижним (черным) и средним слотами PCI-E. При установке платы расширения в верхний PCI-E 1x никаких проблем возникнуть не должно, как это частенько бывало ранее из-за радиаторов. В данном случае инженеры ASUS проработали дизайн радиатора северного моста. Или, попросту говоря, спилили мешающиеся ребра. Надеюсь, не в ущерб эффективности охлаждения.
Там же, между слотами PCI-E расположилась батарейка BIOS. На мой взгляд, расположение удачное, так как для изъятия батарейки не придется вынимать видеокарту. Если, конечно, у вас не тандем из нескольких видеоадаптеров. Чуть ниже черного слота PCI-E расположились порты для внешних USB, COM-порт, а также посадочное место под нераспаянный спикер.

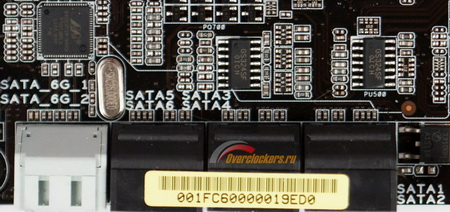

В нашем распоряжении восемь SATA разъемов для подключения жестких дисков. Из них шесть разъемов черного цвета и два серого. Черные разъемы работают в режиме SATA 2, а серые в режиме SATA III 6 Гбайт. Ими же нужно пользоваться при создании массива Raid 0, за поддержку которого отвечает микросхема Marvell 88SE9128. К слову, на данной материнской плате отсутствует разъем IDE для подключения жестких дисков и приводов.

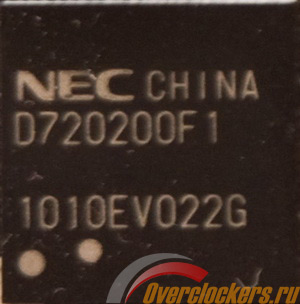

Материнская плата оснащена двумя разъемами USB 3.0. Так как поддержка USB 3.0 пока еще не интегрирована в южный мост, за его поддержку отвечает отдельно распаянная на плате микросхема производства NEC.
Встроенный сетевой контроллер реализован силами контроллера RTL8110SC.
Материнская плата ASUS X58 Sabertooth, как и все современные платы, оснащена встроенным звуком. Отвечает за него микросхема ALC892.

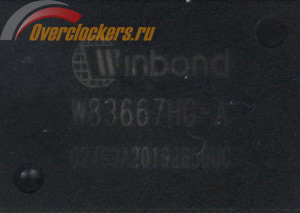

На очереди микросхема Winbond W83667HG-A, отвечающая за весь системный мониторинг. С её помощью происходит слежение за температурами и управление всеми вентиляторами в системе. Судя по видимой разводке, для установления напряжения на процессоре она не используется.
На этом мы заканчиваем изучение строения материнской платы и её компонентов и переходим к краткому тестированию и изучению возможностей BIOS.
