Фокусы с разоблачением: тестирование MSI R5870 Lightning (страница 2)
реклама
Тестовый стенд и методика тестирования
Конфигурация тестового стенда:
- Материнская плата: Gigabyte X58A-UD7 (BIOS F3 от 29.01.2010);
- Процессор: Intel Core i7 920 @ 2,66 ГГц (default);
- Система охлаждения процессора: Cooler Master Hyper N620;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, CL7, 3x2 Гбайта);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд;
- Видеокарты: ASUS EAH5870, MSI R5870 Lightning.
Програмное обеспечение:
- Операционная система: Windows Seven x64 Ultimate;
- Драйверы видеокарт: Catalyst 10.3;
- MSI AfterBurner 1.5.1;
- FurMark 1.8.0.
Исследование температурных показателей проводилось в трех режимах:
- Режим без нагрузки (Idle/2D) – предусматривал работу с офисным ПО в среде Windows Seven. <
- Жесткий режим под нагрузкой (Burn/3D) – прогон теста FurMark версии 1.8.0 в режиме Stability Test с включенным Extreme Burning mode до стабилизации температуры на одном уровне.
- Режим тестирования, приближенный к условиям реальной эксплуатации предусматривает прогрев видеокарт с помощью трехкратного прогона теста Ranch Big игры Far Cry 2 в разрешении 1680х1050 на максимальных настройках с применением четырехкратного полноэкранного сглаживания. Хотя данный тест сильно нагружает видеокарту, однако видеопроцессор нагревается значительно слабее, чем в FurMark, который хорош в качестве тестового инструмента, но не позволяет получить адекватное представление о температуре видеокарты при реальном использовании.
Для мониторинга температуры использовалась утилита MSI AfterBurner версии 1.5.1.
Уровень шума, издаваемого системами охлаждения видеокарт, измерялся при помощи цифрового шумомера Becool BC-8922 с диапазоном измерений 30-130 дБ и максимальной погрешностью измерений не более 1,5 дБ.
реклама
Замеры проводились с расстояния одного метра от работающего стенда. Для уменьшения шума других компонентов системы обороты вентилятора процессорного кулера были снижены до минимума (~800 об/мин) с помощью регулятора, материнская плата, блок питания и жесткие диски были расположены на мягких поролоновых листах во избежание передачи вибрации на стол.
Для разгона видеокарт использовалась утилита MSI Afterburner 1.5.1. Проверка стабильности осуществлялась при помощи прогонов FurMark Stability test, OCCT GPU test, графических тестов из пакетов 3DMark, а также бенчмарков «тяжелых» игр (Crysis Warhead, S.T.A.L.K.E.R.: Call of Pripyat)
Разгон

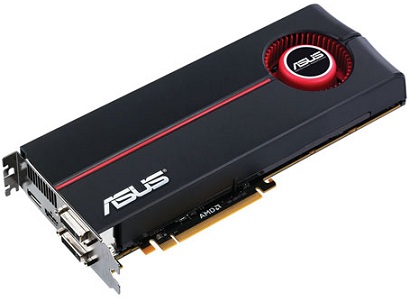

Эталонная видеокарта, используемая для сравнения, сегодня представлена моделью ASUS EAH5870.
Данный ускоритель отличается от стандартной модели ATI только наклейкой на кожухе системы охлаждения (фанаты компании, впрочем, настаивают, что даже «референсы» ASUS обеспечивают невиданную стабильность работы и изготавливаются только специально отобранными высококвалифицированными китайцами ).
Ввиду того, что на тестировании у нас присутствует всего одна плата MSI сравнивать разгонный потенциал новинки с «референсом» очень проблематично. В идеале для достаточно точной оценки нужно исследовать разгонный потенциал хотя бы 5-7 видеокарт этой модели (случайная выборка), чтобы минимизировать влияние «удачности» каждого конкретного экземпляра.
Ну что ж, мы пойдем другим путем (с). Памятуя о наличие в комплекте поставки видеокарты специальных переходников на щупы мультиметра, мы можем оценить работу системы питания, к примеру, выявить просадки напряжения под нагрузкой. Для сравнения нам очень пригодится референсная модель. Небольшую проблему – отсутствие на стандартной плате HD 5870 контрольных точек для подключения мультиметра - мы легко решили с помощью паяльника. Щупы мультиметра были подведены к одному из керамических конденсаторов в цепи питания видеопроцессора (на этом этапе, подпаиваясь к малюсенькому неудобному конденсатору, мы смогли по достоинству оценить заботу конструкторов MSI об оверклокерах).
реклама
Как оказалось весь сыр-бор с паяльником мы затеяли не зря. Более того, мы нашли, «где собака порылась». Для начала посмотрим на таблички…
…Для MSI R5870 Lightning:
ядра, В |
|
FurMark, AUTO, °C |
|
|
|
|
|
|
|
|
|
|
|
|
…Для ASUS EAH5870:
ядра, В |
|
FurMark, AUTO, °C |
|
|
|
|
|
|
|
|
|
|
|
|
Как мы можем видеть, видеокарта от MSI серьезно обходит своего референсного конкурента. Неужели это заслуга новой печатной платы? Тогда конструкторы MSI настоящие волшебники! Правда оказалась гораздо прозаичнее. Дело в том, что на видеокарте MSI применен «допинг» по напряжению. Фирменная утилита MSI AfterBurner 1.5.1 (именно с этой версии вводится управление напряжением на моделях Lightning и HAWK) рапортует о точном совпадении выставленного напряжения с получаемым. Но беспристрастный мультиметр регистрирует совсем другие показатели. Характерный пример – мы просто установили видеокарту в систему, проинсталлировали драйвер, программу Afterburner и подключили мультиметр. Напоминаем, штатное напряжение питания ядра в 3D составляет 1,164 В, в простое (2D) – 0,95 В. Посмотрим на табло мультиметра: 0,95 В, как и положено в простое, запустим FurMark – напряжение скачком доходит до 1.2 В еще через секунду достигает 1.21 В и останавливается на этом значении, балансируя между 1.207 и 1.212 В. Интересное поведение системы питания, мало того, что напряжение питания значительно (~0,05 В) превышает стандартное, так еще и колеблется с довольно большой амплитудой.
Какие показатели регистрирует мультиметр при подключении к эталонному Radeon HD 5870? Штатное напряжение питания данной видеокарте составляет 1.162 В – показания мультиметра составляют 1.61-1.63 В – точность идеальная. Такое совпадение напряжений наблюдалось и в дальнейшем, небольшую просадку мы отметили только при выставлении 1,25 В – мультиметр показал 1,247. В любом случае, мы можем сделать вывод, что для эталонного Radeon HD5870 программа MSI Afterburner исключительно точно отображает реальное напряжение питания ядра в достаточно широком диапазоне измерений.
Таким образом, все «невероятные» результаты разгона Lightning, достигающего высоких частот при умеренном напряжении питания, на проверку оказываются не совсем честными. Карта постоянно прибавляет к напряжению около 0.05 В, чем и объясняется такой отличный потенциал в сравнении с референсом.
А теперь давайте составим нашу собственную «реалистичную» таблицу, основываясь на показаниях вольтметра.
|
Частота ядра, МГц |
Частота ядра, МГц |
|
|
|
|
|
|
|
|
|
|
|
|
Да, все преимущество куда-то испарилось. Видеокарты идут практически вровень, выигрыш MSI может быть обусловлен как особенностями платы, так и более низкой температурой видеопроцессора. Кроме того, выше мы уже отмечали, что нельзя судить о разгонном потенциале ускорителей без привлечения хотя бы 5-7 экземпляров каждого наименования. В нашем случае мы можем уверено говорить только о том, что две случайно выбранные карты демонстрируют очень схожий разгонный потенциал.
Температурный режим и уровень шума
Сначала был протестирован температурный режим видеокарт в FurMark при автоматическом регулировании оборотов турбины/вентиляторов СО.
FurMark 1.8.0
Stability Test + Extreme Burning, AUTO °C
idle| burn
Включите JavaScript, чтобы видеть графики
реклама
На данном графике пометка ОС означает, что частота ядра видеокарты (в обоих случаях) о время теста составляла 950 МГц при напряжении питания 1.2 В. Напряжение подбиралось по показаниям мультиметра с учетом завышения на видеокарте Lightning (соответственно, в AfterBurner для ASUS было выставлено 1,199 В, а для MSI – 1,151 В). Стандартный режим тестирования (без суффикса «ОС»): частота ядра видеокарты ASUS 850 МГц, видеокарты MSI - 900 МГц, напряжения питания ядра видеокарты ASUS – 1,162 В, видеокарты MSI – 1,164 В (реальное напряжение равняется 1,207-1,212 В, т.е. Lightning тестировался «как есть», на заводских настройках). Таким образом, в разгоне напряжение питания ядра Lightning в реальных цифрах оказалось даже ниже чем на стандартных настройках. Данный режим введен для прямого сравнения СО видеокарт. Дополнительные данные по температурному режиму MSI R5870 на повышенном напряжении будут приведены в комментариях к графикам.
Система охлаждения Twin Frozr II продемонстрировала хорошие результаты. Посмотрите: даже с учетом повышенного напряжения и частоты в номинале, видеокарта MSI отыгрывает у эталонной модели 10 градусов. После точного уравнивания напряжений и частот преимущество MSI не так велико. Пояснить почему это происходит нам поможет следующее сравнение:
FurMark 1.8.0
Sound, AUTO, 1 m, dB
idle| burn
Включите JavaScript, чтобы видеть графики
На данном графике приведен уровень шума, издаваемого вентиляторами СО тестируемых ускорителей. Измерения проведены с расстояния 1 м от работающего стенда. В простое обе видеокарты выступают на равных и практически неразличимы на фоне других компонентов системы (фоновый шум нашего стенда как раз составляет 31-32 дБ). В тестировании на номинале (Напомним, характеристики MSI в этом режиме выше) видеокарта Lightning работает значительно тише ASUS, шум вентиляторов в целом не назойлив. Теперь позвольте обратить ваше внимание на одну особенность работы СО Twin Frozr II. Взглянем на график – шумовые показатели этой видеокарты совпадают в обоих режимах (OC и default), дело в том – что вентиляторы под серьезной нагрузкой сразу раскручиваются до максимальных оборотов. В дополнительных тестированиях на завышенном напряжении уровень шума оставался на том же уровне. Таким образом, система охлаждения сразу «выложилась на полную», в то время как скорость вращеният урбины стандартного Radeon HD 5870 чуть превышала половину от максимальной (53-56%).
Дополнение: так как видеокарта создана для разгона, мы приведем температурные показатели (FurMark) на повышенных напряжениях: номинальное 1,2 В (реальное – 1,245-1249 В) – 87 °C, номинальное 1.225 В (реальное – 1,267-1,270 В) – 90 °C. Уровень шума в этих режимах оставался на том же уровне по указанной выше причине. Таким образом, напряжение 1,27 (по мультиметру) является близким к предельному для этой видеокарты, при его дальнейшем увеличении система охлаждения перестает справляться со своими обязанностями и температура ядра превышает 92 °C (отметка, после которой видеокарта автоматически снижает частоты и напряжения). Все сказанное выше справедливо для FurMark 1.8.0. – для бенчмаркинга в менее «горячих» тестах могут быть использованы и более высокие напряжения, это поле для экспериментов мы оставляем нашим читателям.
Посмотрим, как системы охлаждения видеокарт справятся со своей работой при проверке в более легких (повседневных) условиях эксплуатации.
Far Cry 2
Dx10, Very High, AA4x, AUTO, °C
idle| burn
Включите JavaScript, чтобы видеть графики
При игровом применении на первый взгляд видеокарта ASUS вновь значительно уступает MSI, разрыв достигает 15 градусов. Однако, для полноты картины необходимо рассмотреть и полученные данные по шуму:
Far Cry 2
Sound, AUTO, 1 m, dB
idle| burn
Включите JavaScript, чтобы видеть графики
После сводного анализа этого и предыдущего графиков становится очевидно, что мы наблюдаем разные, не побоюсь этого слова, стратегии управления вентилятором. Стандартный Radeon HD 5870 по воле конструкторов стремиться быть максимально тихим. Пока температура «в норме» - турбина крутится очень лениво (обороты при тестировании в игре составили 31-33% от максимальных). Видеокарта MSI предлагает иной подход – вентиляторы раскручиваются почти до максимальных оборотов, благо даже в этом режиме ускоритель остается «приемлемо громким». Таким образом, стандартный Radeon работает тише, но прогревается сильнее, а Lightning хоть и проигрывает по шумовым характеристикам, зато обеспечивает низкую температуру видеопроцессора. Что лучше - решать вам, однако, мы не можем не отметить, что при наличии получаса свободного времени стандартную СО можно заставить работать точно так же (шумнее, но эффективнее), немного повозившись с созданием собственного профиля управления турбиной в MSI AfterBurner. Кстати, обратное тоже справедливо – Lightning этим способом можно сделать более тихим, немного потеряв в эффективности.
Напоследок приведем результаты еще одного тестирования, где в полной мере проявляется сильная сторона стандартной СО. В данном случае мы выставили вручную полные обороты вентиляторов.
FurMark 1.8.0
Stability Test + Extreme Burning, Max Flow, °C
idle| burn
Включите JavaScript, чтобы видеть графики
На графиках видно, что большой запас по скорости вращения турбины (который на автомате не используется), позволяет значительно увеличить эффективность охлаждения. Это свойство стандартной ОС дает нам возможность в случае необходимости резко снизить температуру GPU, например, для экспериментов с разгоном и бенчмаркинга.
FurMark 1.8.0
Sound, Max Flow, 1 m, dB
idle| burn
Включите JavaScript, чтобы видеть графики
А вот и цена этой эффективности. Уже привычные 43 дБ видеокарты Lightning не идут ни в какое сравнение с оглушающими 58 дБ «референса». Обладатели Radeon HD 5870 сами знают, насколько громко их видеокарта работает в этом режиме, для остальных поясним. 58 дБ – это, например, уровень шума, регистрируемого при громкой беседе группы людей. Проще говоря – видеокарту приходится «перекрикивать» ;)
Вердикт. Система охлаждения MSI R5870 Lightning выступила как минимум не хуже эталонной. Такой отзыв навеян нашими последними исследованиями нереференсных видеокарт, где вентиляторные системы охлаждения постоянно уступали стандартным «турбинам» ATI. В данном случае пара производительных 80-мм вентиляторов, 8-мм тепловые трубки и общая продуманность конструкции сделали свое дело. Высокие обороты вентиляторов даже в безобидных режимах, конечно, ухудшают шумовые характеристики, зато позволяют получить довольно низкую температуру видеопроцессора, а значит и дополнительные мегагерцы при разгоне. Для справедливости добавим, что в конструкцию стандартной СО заложен значительный скрытый потенциал, что позволяет в экстренных случаях снизить температуру видеопроцессора, пусть и ценой назойливого шума. Более того, при использовании видеокарт в закрытом корпусе, обыкновенный HD 5870 может отыграть еще несколько градусов благодаря более выгодной конструкции СО, об этом подробно говорилось выше.
Заключение
Итоги тестирования, по сложившейся традиции, получились неоднозначными
Да, видеокарта оставила очень приятное впечатление. Проработанность конструкции, уникальная печатная плата, великолепная элементная база, тщательно разработанная система охлаждения. На этот ускоритель можно смотреть как на образец инженерного искусства.
Однако рассудим трезво – что нам дает все это техническое великолепие? Очень немногое. Самая обыкновенная видеокарта Radeon HD 5870 если и уступает в разгонном потенциале – то весьма незначительно. И это с учетом более высокой температуры ядра при стандартных настройках СО. Более надежные компоненты печатной платы? – Сомнительное преимущество, мало кто сейчас использует производительную видеокарту более двух-трех лет. Обычно век высококлассных ускорителей не долог, буквально с выходом следующего поколения видеокарт, или, максимум, через одно на смену им приходят новинки. Так что надежность компонентов с удесятеренным сроком службы сможет оценить скорее не первый покупатель, а экономный любитель б/у с барахолки. Впрочем, эту особенность MSI мы в любом случае запишем в плюс.
Теперь о минусах. А они есть – во-первых, цена новой модели, значительно превосходящая стоимость референса. В российской рознице эти видеокарты очень редки, а если и встречаются то стоят 18.000 рублей и выше, цена эталонного HD 5870 при этом постоянно снижается, уже сейчас можно найти этот ускоритель дешевле 12.000 рублей. Если высокая стоимость не проблема – все равно стоит подумать: быть может выгоднее подождать и приобрести за эти деньги GeForce GTX480, или банально накопить на старший HD 5970.
Во-вторых, нам очень не понравилась лукавство производителя по части используемых напряжений. Превышение иногда составляет более 0.05 В – а это действительно довольно много. Руководствуясь рекомендациями из интернета и, выставив напряжение 1,25-1,27 для постоянного использования, пользователь рискует выйти за опасный рубеж 1.3 В, что может негативно сказаться на здоровье видеопроцессора. С другой стороны, наш постоянный автор Slamms, активно занимающийся разгоном с использованием жидкого азота, отметил, что такая особенность видеокарты повышает стабильность на «космических» частотах более 1300 МГц. Также при экстремальном разгоне могут оказаться востребованы и два 8-pin разъема дополнительного питания. К сожалению, обычный пользователь вряд ли когда-нибудь сможет оценить все это великолепие по достоинству.
