Sapphire Radeon HD 5450

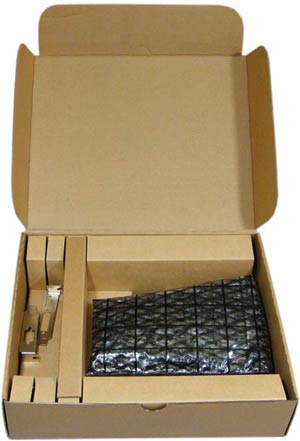

Radeon HD 5450 поставляется в коробке, оформленной традиционно для Sapphire. Внутри декоративной коробки-оболочки находится дополнительная – из плотного картона, обеспечивающая сохранность видеокарты при транспортировке.
Приступим к осмотру самой видеокарты. Тестируемый экземпляр от Sapphire полностью повторяет видеоадаптер референсного дизайна, за исключением применяемой системы охлаждения:

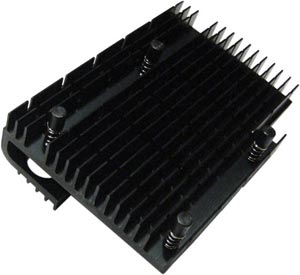

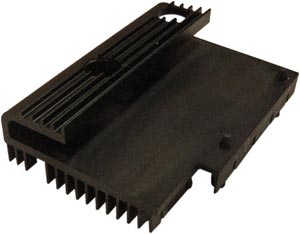

Видеокарта, как и «эталонный» образец обходится пассивной СО (здесь и далее - «система охлаждения»). Учитывая крайне низкое тепловыделение 40-нм видеопроцессора, в этом нет ничего удивительного. Инженеры «Sapphire» проявили изобретательность при проектировании радиатора: для увеличения поверхности рассеивания при сохранении компактных размеров его верхняя часть «загнута» за край печатной платы. Крепление радиатора осуществляется с помощью подпружиненных пластиковых защелок, прижим основания к поверхности видеопроцессора нельзя назвать сильным.

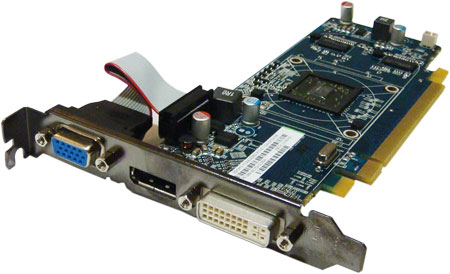

Видеокарта отличается очень скромными габаритами. Длина составляет ~168 мм, высота (с учетом разъема PCI-e) ~105 мм. Мы несколько изменим обычный ход исследования и обратимся к набору разъемов на задней панели. Здесь присутствуют разъемы DVI, HDMI и стандартный VGA. Такого набора достаточно чтоб подключить к видеокарте любые современные виды дисплеев.

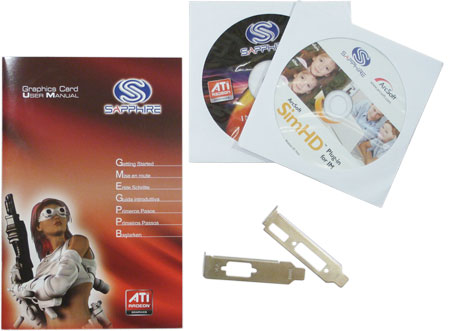

Дополнительные задние панели, входящие в комплект поставки, позволяют значительно уменьшить высоту карты (именно поэтому мы рассматриваем их после измерения габаритов новинки). Разъем VGA на данной видеокарте подключается с помощью гибкого шлейфа. Пользователь может отключить его и установить специальную «короткую» заднюю панель. В этом случае общая высота платы сокращается до 65 мм, что позволяет разместить ее в сверхкомпактных (низкопрофильных) корпусах. На случай необходимости использовать разъем VGA приготовлена вторая панелька – таким образом, «длинную» заднюю панель можно как бы разделить, расположив разъемы «в два этажа».
реклама

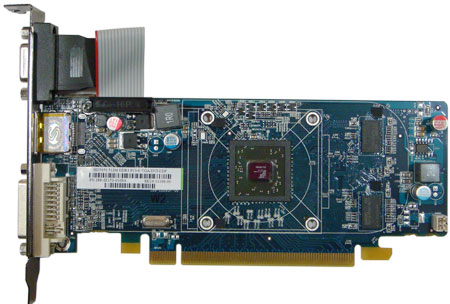

Печатная плата HD 5450 не поражает воображения техническим совершенством. Для питания графического процессора и микросхем видеопамяти используются простейшие однофазные преобразователи.

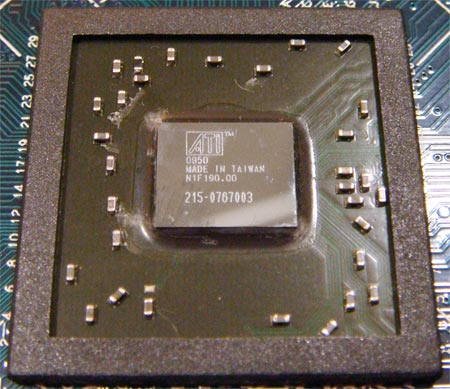

Кристалл графического процессора новой видеокарты выглядит непривычно маленьким. Это неудивительно – площадь ядра составляет всего 53 мм2, при 292 млн транзисторов. Для сравнения, предшественник Cedar – процессор RV710 больше почти в полтора раза – его площадь составляет 73 мм2 при 242 млн транзисторов. На этом примере мы можем еще раз оценить, насколько выгодным оказывается переход на новый техпроцесс – площадь ядра сократилась на 40% при увеличении количества транзисторов на 21%.

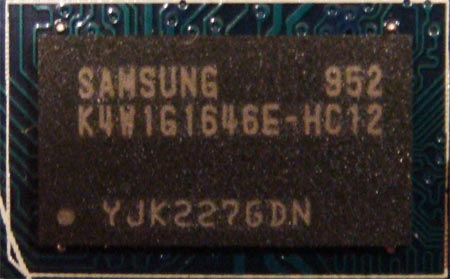

Видеопамять объемом 512 Мбайт набрана 4 микросхемами Samsung с маркировкой K4W1G1646E-HC12. Данная маркировка указывает на время доступа 1,25 нс, что соответствует реальной частоте 800 МГц (эффектианя частота GDDR3 в этом случае равна 1600 МГц). Таким образом, микросхемы функционируют на номинальной частоте.

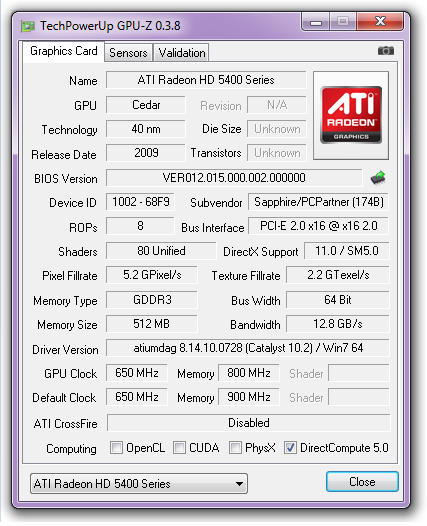

Стоит отметить, что на референсной видеокарте (очевидно для страховки) на той же частоте используются микросхемы с маркировкой K4W1G1646E-HC11, указывающей на номинал 900 МГц. Это общепринятая практика - чуть занижать частоту памяти для большей надежности. Видимо специалисты Sapphire самостоятельно решили «сэкономить на спичках». В конце обзора мы по традиции приводим скриншот GPU-z, содержащий основные характеристики новой видеокарты.
