ATI Radeon HD 4350
Эта простенькая видеокарта давно «подрабатывает» у нас на должности «штатной затычки» в тестовом стенде. Иногда миниатюрная карточка просто незаменима, с ее помощью можно прошить BIOS на «взрослой» карте, не боясь потери стабильности, или, к примеру, быстро перебрать стенд, без возни со шнурами дополнительного питания видео. Однако мы никак не предполагали, что «рабочая лошадка» когда-нибудь удостоится чести стать участницей обзора.

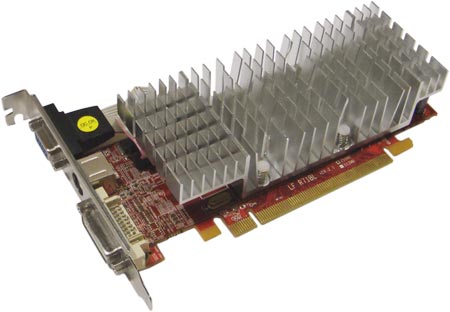

В данном случае, этот ускоритель нам очень пригодился. Достаточно даже беглого взгляда на фото чтобы увидеть, насколько новичок схож с нашей видеокартой. Радиаторы систем охлаждения, конечно, отличаются – но на видеокарты подобного класса почти каждый производитель ставит что-то свое, лишь бы попроще и подешевле. Отметим, что на нашем экземпляре применяется СО пассивного типа с большим (двухслотовым) радиатором в то время, как на «референсе» HD 4350 ATI использует активную однослотовую СО.

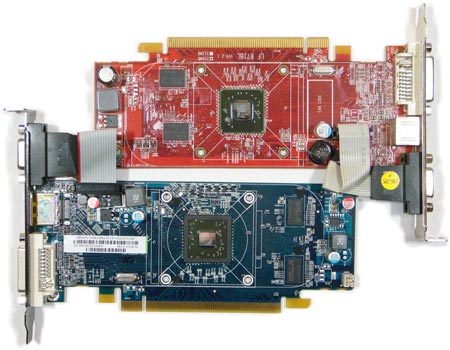

Если не обращать внимания на систему охлаждения, видеокарты похожи как две капли воды:

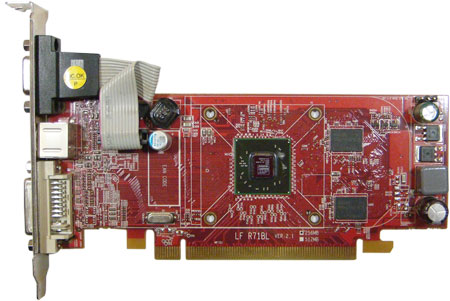

ATI использует на HD 5450 старый дизайн PCB с минимальными изменениями. Отличия можно найти лишь в деталях, в целом, габариты печатных плат совпадают, на Radeon HD 4350 также используются однофазные преобразователи питания графического процессора и памяти.

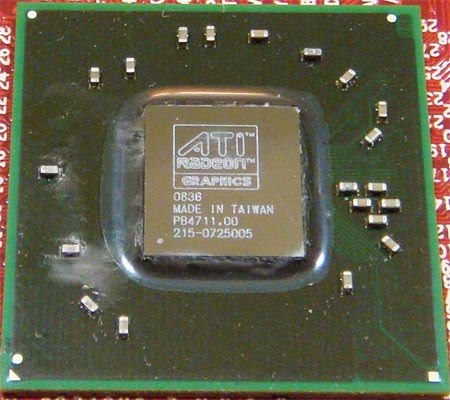

Как и следовало ожидать, на нашей видеокарте применяется графический процессор RV710, изготовленный с соблюдением норм 55-нм техпроцесса. Данный видеопроцессор функционирует на частоте 600 МГц, что на 50 МГц меньше частоты Cedar, используемого Radeon HD 5450.
реклама

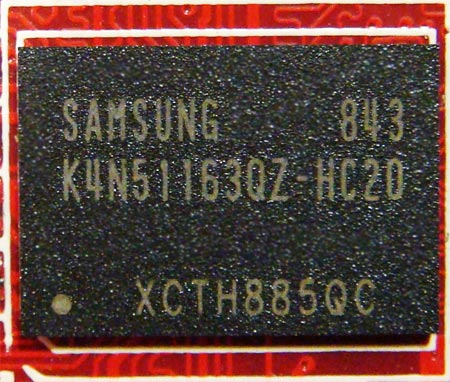

Radeon HD 4350 и HD 4550 различаются только типом используемой памяти. Младшая видеокарта комплектуется DDR2, старшая модель - GDDR3. Видеопамять, объемом 256 Мбайт набрана 4 микросхемами Samsung с маркировкой K4N51163QZ-HC20, последнее число указывает на время доступа равное 2,0 нс, что соответствует реальной частоте 500 МГц (эффектиная частота DDR2 в этом случае равна 1000 МГц). Встречаются также модификации HD 4350, оснащенные 512 Мбайтами видеопамяти.

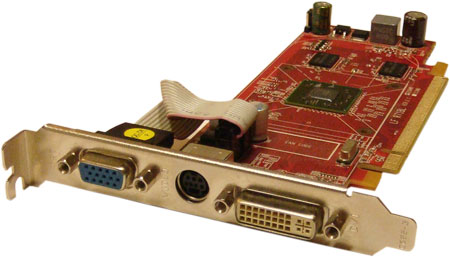

Задняя панель видеокарты схожа с таковой на HD 5450. Здесь также наличествуют разъемы VGA и DVI, а вот место современного HDMI заменяет обыкновенный Video-out (тогда он «был в моде»). Отметим, что и на Radeon HD 4350 можно использовать сменные задние панели, позволяющие уменьшить высоту видеокарты.
В окончание обзора мы опять же приводим скриншот GPU-z, содержащий основные характеристики видеокарты.
Тестовый стенд и методика тестирования
Конфигурация тестового стенда:
- Материнская плата: ASUS P6T Deluxe BIOS 1840;
- Процессор: Intel Core i7 920 @ 2,66 ГГц (default);
- Система охлаждения процессора: воздушный кулер Vantec VAF1225, вентилятор Crown Electronics AGE12025F12J – 120 мм;
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, CL7, 3x2 Гбайта);
- Жесткий диск: Western Digital WD15EADS (1500 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд;
- Операционная система: Windows Seven x64 Ultimate;
- Драйверы видеокарт: Catalyst 10.2;
- Видеокарты: Sapphire Radeon HD 5450, ATI Radeon HD 4350.
Для изучения производительности видеокарт применялись популярные игры и полусинтетические тесты. Все тесты проводились в разрешениях 1280х1024, 1680х1050 и 1920х1200. В данном случае, учитывая невысокий уровень производительности видеокарт, полноэкранное сглаживание не применялось. Настройки в большинстве игр выставлялись на минимум, так как только в этом режиме видеокарты обеспечивали достаточный уровень производительности.
- 3DMark 06– стандартные настройки, Overall score
- 3DMark Vantage – пресет Entry, GPU score
- Unigine Heaven Benchmark – 1024x768; Dx9; shaders – low, AF8x, AA - disabled. Учитывался средний FPS.
- Crysis Warhead – Framebuffer Benchmark Tool 0.29, Ambush, Dx9, установки – пресет Performance, AA - disabled. Учитывались средний и минимальный FPS.
- Far Cry 2 – встроенный бенчмарк, Ranch Small, Dx9, установки – Medium, AA - disabled. Учитывались средний и минимальный FPS.
- S.T.A.L.K.E.R: Call of Pripyat – официальный бенчмарк, Day. Dx9 (динамическое освещение объектов), установки – medium; SSAO – off, MSAA - off, сглаживание прозрачных текстур – disabled.
- Resident Evil 5 – официальный бенчмарк, Dx9, все установки – low, AA0x. Учитывался средний FPS.
- World in Conflict – встроенный бенчмарк, Dx9, пресет – low, AA0x. Учитывались средний и минимальный FPS.
- Tom Clancy’s H.A.W.X. – встроенный бенчмарк, Dx9, все установки – low; HDR, Engine Heat, DOF – off; AA0x. Учитывался средний FPS.
- Lost Planet: Extreme Condition Colonies Edition - встроенный бенчмарк (первая тестовая сцена), Dx9, все установки – позиция «низкое», AF8x, AA0x; «качество теней», «качество смаза движения» - выставлены в позиции «нет».
- Need for Speed: Shift – Dx9, все установки – low, AF8x, AA0x. Фрэймрэйт замерялся при помощи утилиты FRAPS, трасса Alpental, 4 соперника, 8 кругов. Учитывался средний FPS ввиду хорошей повторяемости (разница в нескольких прогонах теста не более 3 FPS). Минимальный FPS снять с достаточной точностью не представляется возможным из-за неповторимости хода гонки (разница в прогонах теста могла достигать 7-10 FPS).
- Batman Arkham Asylum – встроенный бенчмарк, Dx9, detail level – low, все дополнительные настройки – «no», AA - disabled. Physx – off. Учитывались средний и минимальный FPS.
реклама
Исследование температурных показателей проводилось в двух режимах. Режим без нагрузки (Idle/2D) – предусматривал работу с офисным ПО в среде Windows Seven. Режим под нагрузкой (Burn/3D) – прогон теста FurMark версии 1.7.0 в режиме Stability Test с включенным Extreme Burning mode до стабилизации температуры на одном уровне. Температура графических процессоров отслеживалась при помощи встроенного мониторинга FurMark и утилиты MSI AfterBurner версии 1.5.0.
Для разгона видеокарт использовались MSI Afterburner 1.5.0 и RivaTuner 2.24. Проверка стабильности осуществлялась при помощи прогонов FurMark Stability test, OCCT GPU, графических тестов из пакетов 3DMark, а также бенчмарков «тяжелых» игр (Crysis Warhead, S.T.A.L.K.E.R.: Call of Pripyat)
Разгон
Разгон видеокарт производился с использованием дополнительного вентилятора Enermax UCCL12 (120 мм).
На фото вентилятор просто лежит на видеокарте. При установке видеокарты на материнскую плату он фиксировался обыкновенной резинкой. Такой «гетто-эксперимент» был проведен для более полного раскрытия разгонного потенциала видеокарт. Обороты вентилятора во время тестирования составляли ~950-1000 об/мин. Значение было подобрано не случайно – в этом режиме вентилятора не слышно, а значит, с точки зрения издаваемого шума, разница между тестированием СО в пассивном и активном режиме практически отсутствует. Вентилятор был расположен показанным на фото образом для обдува всей площади радиатора.
Catalyst Control Center даже не содержит вкладки «Overdrive» в случае использования видеокарты HD 5450. Видеокарту удалось разогнать только с помощью MSI Afterburner 1.5.0 после активации функции Enable Unofficial Overclocking. Позиция производителя видеокарты понятна – разгон при использовании таких ускорителей применяется очень редко. Однако разгонный потенциал новинки нас приятно удивил. С использованием дополнительного вентилятора нам удалось взять частоту 840 МГц по ядру. Соответственно, мы получили рост частоты почти на 200 МГц (~30%). Видеокарта сохраняла стабильность в этом режиме и без использования вентилятора, однако тест в FurMark через 15-20 минут приводил к перегреву процессора, возникали артефакты изображения. В любом случае – такой разгон ядра без поднятия напряжения питания просто уникален. Было бы интересно протестировать данную видеокарту с вольтмодом и жидкостным охлаждением. Жаль только, что даже при двукратном росте частоты толку от такой модификации будет совсем немного – все же новичок слишком слаб.
Видеопамять разогналась также очень неплохо – итоговая частота составила 910 (1820) МГц (разгон ~14%). Напоминаем, что на нашей видеокарте применяются микросхемы с номинальной частотой 800 (1600) МГц, в то время как на референсном образце микросхемы с номиналом 900 (1800) МГц, их разгон мог бы быть еще более успешным.
Для разгона Radeon HD 4350 можно воспользоваться панелью Overdrive, однако, заданный здесь предел частоты ядра (650 МГц) явно занижен. Мы вновь использовали MSI Afterburner 1.5.0.
Графический процессор RV710 разогнался гораздо хуже Cedar – итоговая частота составила 730 МГц. В принципе, разгон по ядру на ~22% можно считать очень хорошим, однако новый 40-нм видеопроцессор демонстрирует куда больший потенциал. Видеопамять DDR2 удалось разогнать ровно на 10% до 440 (880) МГц (номинал 400 (800) МГц). Это в высшей степени странно, ведь применяемые микросхемы по спецификациям должны гарантированно держать частоту 500 (1000) МГц. Либо производитель занизил напряжения питания, либо нам катастрофически не повезло с конкретным экземпляром видеокарты.
Температурный режим
Первый тест проводился в пассивном режиме работы СО. У нас существовали определенные опасения, что не рассчитанные на высокие нагрузки видеокарты не смогут пройти тестирование в FurMark. Отчасти они подтвердились. FurMark может перегреть разогнанный HD 5450, но происходит это не сразу, а через 15-20 минут после начала теста. Данные этой видеокарты, приведенные на графике, в данном случае получены «на грани перегрева», когда уже начинают проявляться артефакты изображения.
FurMark 1.7.0
Stability Test + Extreme Burning, °C
idle| burn
Включите JavaScript, чтобы видеть графики
Интересно, что, несмотря на меньшее тепловыделение нового видеопроцессора, результаты оказались очень близки. Причиной тому стала более высокая эффективность большого двухслотового радиатора, применяемого на HD 4350. Мы попробовали переставить на эту видеокарту менее эффективный радиатор HD 5450, такая операция возможна ввиду аналогичности печатных плат. С однослотовым радиатором HD 4350 активно «греется»: температура в простое составляет ~50 °C, а под нагрузкой превышает 70°C на номинальных частотах.
FurMark 1.7.0
Stability Test + Extreme Burning, Fan, °C
idle| burn
Включите JavaScript, чтобы видеть графики
После установки вентилятора температурный режим обеих видеокарт значительно улучшился. Учитывая практически полную бесшумность работы СО, видеокарты можно считать самыми «холодными» моделями, побывавшими у нас на тестах.
