Тестирование комплекта Kingmax DDR3 FLGE85F-B8MF7

21 декабря 2009, понедельник 04:08

Оглавление

Вступление

Выбирая оперативную память, покупатели, чаще обращают своё внимание на производителя модулей, однако именитый бренд ещё не означает возможность достижения высоких результатов разгона. Чипы памяти - вот то, что может предугадать ваш успех.

В наши дни основными производителями микросхем памяти стандарта DDR3 являются такие компании как: Samsung, Elpida, Micron. На последней мы остановимся более подробно.

Узнав, что в свежекупленном комплекте оперативной памяти установлены микросхемы Micron продвинутый "оверклокер" начнёт радоваться как ребёнок. И ничего удивительного. Эти микросхемы часто применяют в дорогих наборах памяти не только известные компании - OCZ, Corsair, Kingston,Crucial, но и более узконаправленные на сегмент "оверклокинга" - Gskill, TeamGroup, CSX, Mushkin и CellShock.

На данный момент компания Micron производит около 4-5 видов микросхем DDR3. К ним относятся Micron D9JNL, D9JNM, D9GTN, D9GTS, D9GTR. Первые два можно отнести к среднему сегменту. Они могут попадаться на довольно дешёвых модулях оперативной памяти, но при этом обладать разгонным потенциалом немногим хуже более дорогих представителей. GTS и GTR относятся к так называемому "премиум" сегменту продукции Micron. Вариант GTN пока что попадается редко, и по сообщениям из некоторых источников он совсем немного недотягивает по "характеру" до двух других представителей серии Gxx.

Все чипы любят довольно высокие напряжения - 1.8-2.1 В. От таких высоких максимальных значений кому-то может стать плохо :), но только не Micron. Согласно официальным спецификациям максимально допустимое напряжение без потери гарантии составляет 1.9 В. Всё, что выше - ответственность ложится на вас и на хорошее дополнительное охлаждение (обдув).





Несколько дней назад в лабораторию попал комплект Kingmax DDR3 PC-12800 3 x 2048 Мбайт, предназначенный для платформы X58. Эта компания не очень распространена на Российском рынке, особенно в сегменте "для продвинутых", но выпускаемые ею наборы от того хуже не становятся и могут сравнится с более именитыми брендами. Но обо всём поподробнее...

Kingmax FLGE85F-B8MF7

Маркировка (Part Number)
FLGE85F-B8MF7
Объём, Мбайт
3x2048
Тип памяти
240pin DDR3 Unbuffered DIMM
Поддержка ECC
Нет
Рейтинг
DDR3-1600+ / PC3-12800
Тайминги\Частота
7-7-7 (1600+ МГц)
Тайминги\Частота
9-9-9 (2000 МГц)
Напряжение, В
1.7-1.9 (1600+ МГц)
Напряжение, В
1.7-2.0 В (2000 Мгц)
Профиль XMP
Да
Цена, $
210

По указанным спецификациям продвинутый юзер сразу может предположить об установленных внутри микросхемах - заявленое напряжение сразу раскрывает все секреты. В строке с номинальной частотой добавлен знак +, что вероятно подразумевает восглас производителя: "Она может больше". Так ли это – покажет наше тестирование.

Кроме того указана частота 2000Мгц, достичь которую возможно при установке основных таймингов в положение 9-9-9-x. О точном напряжении для покорения такой частоты - не сообщается. Вероятно производитель предлагает проверить все возможные варианты, от 1.7 В до 1.9 В. Интересный шаг.

403x391  21Kb





Модули из комплекта "несут" в себе два профиля XMP. Основной взор всё так же направлен на высокие напряжения. Да и указанные задержки тоже не оставят многих равнодушными.

Говоря про напряжения нельзя не отметить, что значения, заявленные Kingmax в корне разнятся с рекомендациями компании Intel. При стандартном напряжении контроллера памяти (VTT), максимальное напряжение DRAM для платформы X58 не должно превышать 1.65 В, иначе возможен выход из строя CPU. При необходимости увеличения одного из напряжений Intel рекомендует держаться разницы между ними в 0.15-0.50 В. В итоге - чем думала компания Kingmax - непонятно, а кому верить больше - решать вам.

Упаковка и внешний вид

Комплект Kingmax FLGE85F-B8MF7 поставляется в прозрачной пластиковой упаковке.

450x303  48Kb, zoomed: 1500x1010  374Kb

С задней стороны мы можем наблюдать подобие таблицы представленной выше.

Модули "одеты" в алюминиевые радиаторы с развитой системой охлаждения.

450x299  163Kb, zoomed: 1500x996  287Kb





За счёт столь высокой СО, при установке модулей в систему, применить любой кулер для охлаждения центрального процессора - не удастся.

450x299  148Kb, zoomed: 1500x996  227Kb

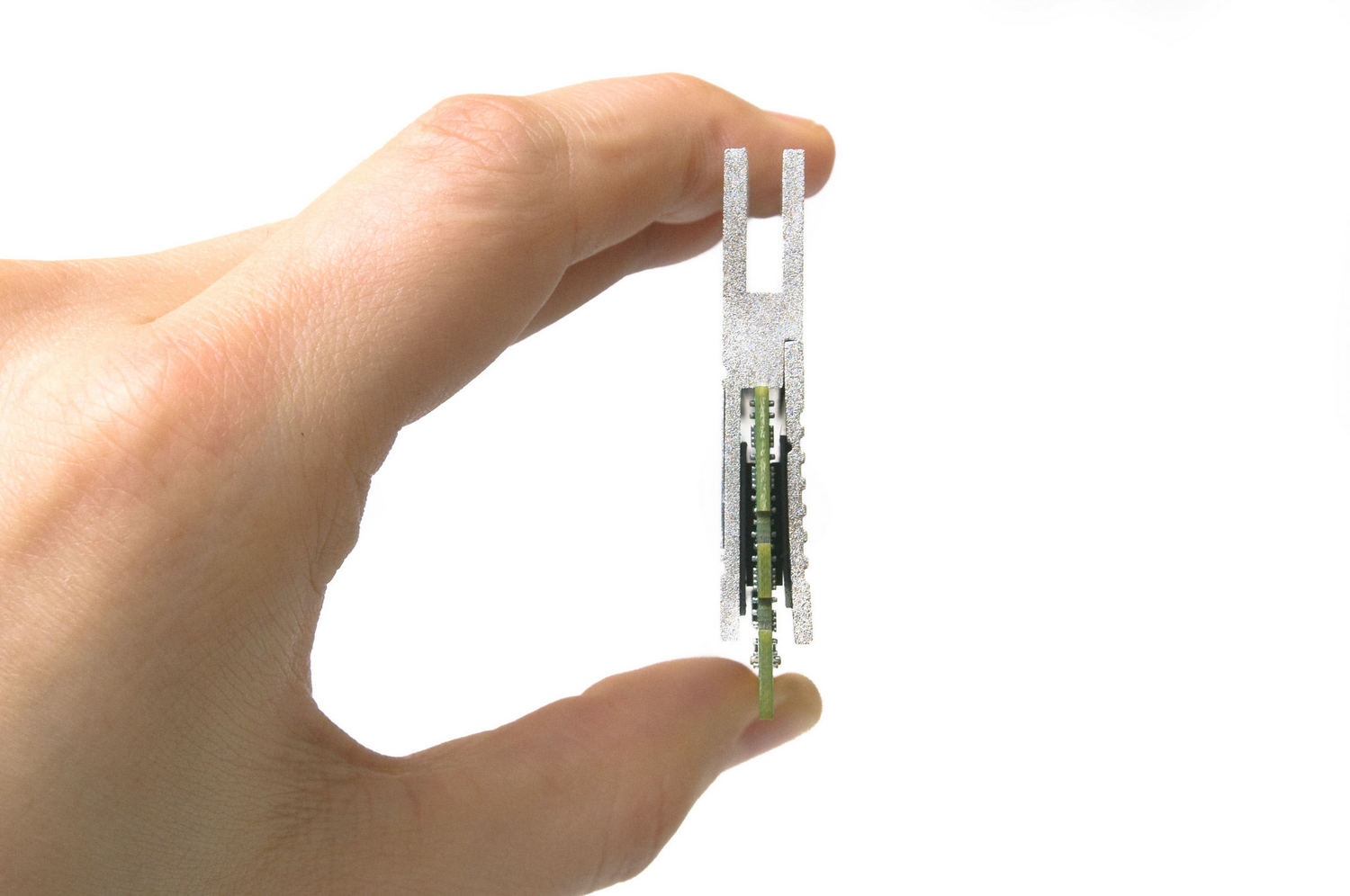

По фотографии видно, что одна из пластин немного изогнута. За счёт этого часть контакта с микросхемами отсутствует. Такая участь и у двух остальных модулей, но проблем с охлаждением из-за этого точно не будет. Невелика потеря...

450x263  47Kb, zoomed: 1330x778  336Kb

Доступ к микросхемам памяти кроется за двумя винтами. На одном из них присутствует небольшая защитная наклейка, после "расправы" над которой о гарантии можно забыть. Впрочем, в нашем случае она и не нужна, и поэтому я со спокойной душой демонтировал систему охлаждения с одного из модулей.

450x367  184Kb, zoomed: 1500x1222  392Kb





Алюминиевая пластина снимается очень легко - достаточно открутить два винта. После этого модуль памяти можно отделить от остальной, неразборной части системы охлаждения.

Теплопередача от микросхем памяти к радиатору осуществляется с помощью двух тонких полосок "терможвачки". За счёт применения подобного термоинтерфейса "раздевать" планку памяти можно без боязни оторвать микросхемы от печатной платы.

450x299  213Kb, zoomed: 1500x996  349Kb

Под радиаторами скрываются чипы Micron 9AD22-D9JNM. Вариант конечно не лучший, но и плохим его назвать - язык не поворачивается.

450x151  186Kb, zoomed: 1500x503  304Kb

450x151  174Kb, zoomed: 1500x503  295Kb

Без системы охлаждения модули памяти внешне ничем не отличаются от любых других плашек Kingmax.

300x199  140Kb, zoomed: 1500x996  267Kb 300x199  136Kb, zoomed: 1174x780  222Kb

В одном из верхних углов красуется, уже привычная, наклейка с логотипом компании.

Количество слоёв печатной платы (PCB) в характеристиках не указано. Судя по фотографии представленной выше с "золотой" цифрой шесть, можно предположить, что их именно столько.

450x299  168Kb, zoomed: 1500x996  406Kb

В собранном ПК модули памяти выделяются лишь за счёт высоких радиаторов. Никаких ярких "лампочек" вы не увидите. Да и "серьёзной" памяти они ни к чему.

Тестовая конфигурация

Для тестирования был использован открытый стенд со следующей конфигурацией:

  • Процессор - Intel Core i7-750 (Lynnfield);
  • Кулер – Cooler Master Hyper 212 Plus;
  • Термопаста - Arctic Silver 5;
  • Материнская плата - MSI P55-GD80, Intel P55, BIOS 1.5;
  • Память - Corsair TR3X6G1600C7 3x2048 Мб DDR3-1600 МГц;
  • Дополнительный вентилятор - Scythe Kama-Flex 1600 RPM;
  • Видеокарта - Sapphire Radeon HD3450 512 Мб GDDR2 PCI-E;
  • Жёсткий диск - Seagate ST3500418AS 7200.12, 500 Гб;
  • Блок питания - Cooler Master RS-A00-ESBA 1000 В;

Методика тестирования

Для проверки на разгон была выбрана платформа на последнем наборе логики Intel - P55. Такой выбор обусловлен более низкими частотами Uncore блока по сравнению с X58, что в свою очередь позволяет поднять планку разгона оперативной памяти до больших частот.

Платформа AMD не использовалась также из-за соображений о максимальном разгоне. В любом случае - мы проверяем оперативную память, и чтобы выжать из неё все "соки" платформа на LGA1156 подходит, пока что, наилучшим образом.

Все тесты проходили с использованием двух модулей из трёх, в двухканальном режиме. Для первоначального определения "потолка" стабильности использовалась DOS утилита MemTest86+ последней версии 4.00. Определением стабильности в среде Windows занималась известная программа Prime95 25.11 в режиме Blend. При успешном проходе данного теста в течение 30 минут, выставленная частота определялась как стабильная и заносилась в таблицу. Значения частот, при которых память проходила MemTest86+ не учитывались. Они являлись "отправной точкой" (к сожалению, к более низким значениям) для нахождения реальной стабильности при повседневной работе.

Для беспрепятственного раскрытия потенциала памяти, напряжение контроллера памяти CPU VTT во время тестов устанавливалось равным 1.52 В. До частоты памяти 2000 МГц тайминг B2B-CAS Delay устанавливался в положение 0, а выше этой частоты - 6. Значение Command Rate всегда устанавливался в положение - 1T. Напряжение на памяти устанавливалось от 1.55 В до 1.95 В с шагом 0.10 В. На пониженном (1.55 В) и номинальном (1.65 В) напряжениях никакого дополнительного охлаждения не использовалось, а начиная с 1.75 В и выше, для обдува памяти устанавливался 120-мм вентилятор Scythe Kama-Flex с 1600 об\мин.

Реальное напряжение, подаваемое на память, измерялось с помощью мультиметра Mastech DT9208A. Среднее отклонение от значений, заданных в BIOS, составило 0,005 В.

Напряжение в BIOS, В
Мультиметр, В
1,560
1,551
1,650
1,643
1,755
1,751
1,845
1,842
1,950
1,951

Использованный процессор Core i5 750, при понижении множителя процессора до 15х, обладает 100%-ой стабильность в тесте LinX 0.6.4 при 213.5 МГц BCLK. Данная частота является пределом нашего экземпляра процессора в условиях применяемого охлаждения. В итоге максимально возможная частота памяти может составлять 2135 МГц.

При частотах памяти ниже 1500 МГц использовался множитель DRAM - 4x, выше - 5x.

Результаты разгона

Во время тестов было установлено, что прогрев модулей памяти с помощью Prime95 в режиме Blend в течении приблизительно 30-60 минут и при напряжениях выше 1,65 В положительно влияет на поднятие частотного потенциала. При "холодном" старте системы стабильные значения могут быть на 10-20 МГц ниже чем на графике.

Результаты тестирования комплекта Kingmax FLGE85F-B8MF7\DDR3 1600 МГц (PC-12800):

Отмечу несколько моментов:

  • Микросхемы Micron D9JNM явно "не любят" низкие напряжения (1.55 В), частоты полученные при 7-ках и 8-ках довольно малы;
  • Память не расчитана на работу при агрессивных таймингах 6-6-6-18-1T. Лишь при напряжении от 2 В есть вероятность достигнуть частот выше 1600 МГц. Однако такие значения подходят больше для бенч-сессии, а не для постоянной работы;
  • Низкие результаты при таймингах 8-8-8-24-1T и высоком напряжении 1.755 В;
  • Практически линейная зависимость роста частоты от напряжения при 7-ках и 9-ках;
  • Память не достигает заявленных характеристик (частота\тайминги) при максимально разрешённом напряжении в 1.65 В (по Intel);
  • Потенциал памяти раскрывается при напряжениях от 1.95 В;
  • При напряжениях 1.56-1.65 В и любых частотах, без дополнительного обдува, память оставалась еле тёплой;
  • При 2125 МГц оперативная память близко подобралась к максимально возможной частоте на нашем тестовом стенде. При частоте 2135 МГц система уходила в перезагрузку спустя несколько минут. При снижении множителя памяти до 4x система продолжала стабильно работать при 213.5 МГц базовой частоты, что в свою очередь ещё раз доказывает, что 2125МГц - предел протестированной памяти при заданных параметрах.

Заключение

Подводить итоги по оперативной памяти - всегда проблематично. Как минимум есть две точки зрения по дорогим, "оверклокерским" комплектам. Одну из них поддерживает как минимум половина наших читателей - "Зачем нужна дорогая память с высокими частотами и таймингами, если она всё равно не оправдывает мизерный прирост производительности?" Для таких это конечно - пустая трата денег. Впрочем, при возможном появление данного комплекта памяти в свободной продаже на территории России он мог бы "подвинуть" лидеров продаж. По цене в 210$ (6000 руб.) получить комплект памяти на чипах Micron D9 - многого стоит. При средней цене в 1700 рублей за самую простую планку DDR3 PC10600 CL9, объёмом 2 Гб, проще доплатить около 800-1000 рублей и приобрести сразу комплект из трёх модулей с более высокими частотами и низкими таймингами. Не нужны высокие частоты? Ну, тогда хотя бы просто глаз будет радоваться красивым радиаторам :)

С точки зрения "продвинутого" оверклокера, протестированный комплект, конечно же, будет являться желанным. Высокие частоты - более 2100 МГц при ослабленных таймингах, большая вероятность работы с задержками 6-6-6-18 на частоте около 1600 МГц, "любовь" памяти к высокими напряжениям, драйв, адреналин, и просто те самые чипы - Micron D9. А относительно невысокая цена (по сравнению с другими комплектами) должна поставить жирную точку в желании приобрести подобный комплект: "Да, я хочу купить его!". Вопрос лишь: “Где?”

Выражаем благодарность:

  • Компании IT-Labs за предоставленный комплект памяти Kingmax FLGE85F-B8MF7;
  • Компании Xpert за предоставленные комплектующие для тестового стенда.
  • Отдельную благодарность хотелось бы выразить товарищу S_A_V за консультации.

    Грыжин Александр aka =DEAD=
