Возможности BIOS
На первый взгляд, картина ничуть не изменилась, BIOS практически идентичен таковому модели X48 Turbo Twins.
Поэтому мы не будем разбирать его подробно заново, а выделим основные нововведения и изменения. (Заинтересованный читатель может ознакомится с основными функциями, обратясь к нашему предыдущему обзору )
К счастью, переработав конфигурацию самой материнской платы, инженеры ASRock не обошли вниманием и BIOS, значительно расширив его возможности. В особенности изменения коснулись самых важных для нас разделов, отвечающих за регулировки напряжений, частот и таймингов памяти.
реклама
Вкладка Chipset Settings имеет совершенно новую структуру, регулировки напряжений и таймингов вынесены в отдельные разделы «Voltage Control» и «DRAM Timing Configuration».
Открыв первый, мы получаем возможность изменять сразу 9 напряжений на различных компонентах системы.
- CPU Voltage 0.81-2.0В, шаг 0.00625В
- DRAM Voltage 1.56-2.429В, шаг 0.014В
- GTLRef Voltage 0.63-0.67 х VTT
- NB Voltage NB 1.11-2.21В, шаг 0.02В
- NB GTL Ref. Voltage Norm/Low
- SB Core Voltage 1.536-1.8В, шаг 0.009В
- SB 1.1V Voltage 1.11-1.51В, шаг 0.002В
- VTT Voltage 1.21-1.91В, шаг 0.02В
- PLL Voltage 1.5-2.78В, шаг 0.02В
От такого богатства настроек поначалу глаза разбегаются. По сравнению с X48 Turbo Twins, умевшей выставлять только основные напряжения, да еще и с огромным шагом, это настоящий прорыв.

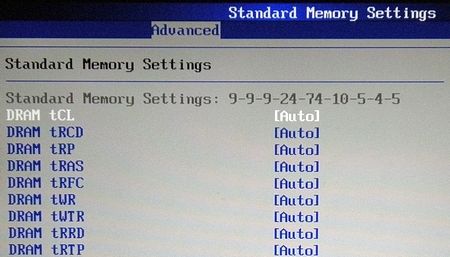

Второй раздел - «DRAM Timing Configuration» позволяет регулировать 9 основных и вспомогательных таймингов памяти DDR3.
- CL 5-10
- RCD 3-10
- RP 3-10
- RAS 9-28
- RFC 15-78
- WR 3-15
- WTR 2-15
- RRD 2-15
- RTP 2-13
реклама
Кроме того, фанаты тонкой настройки могут обратится к дополнительному подразделу «DRAM RCOMP Settings».

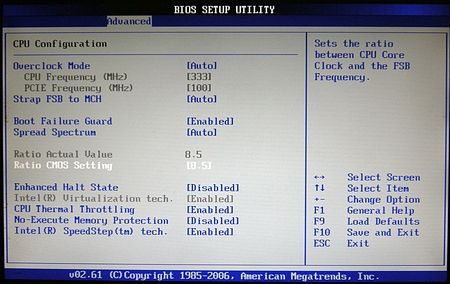

Раздел CPU Configuration также претерпел некоторые изменения. В частности, наконец-то стала доступна регулировка множителя процессора. Частота FSB может выставляться в значения от 100 до 800МГц, а PCIe от 50 до 150 МГц.
Таким образом, специалисты ASRock пошли по эволюционному пути. Сохранив основной функционал BIOS неизменным, материнская плата получила расширенные настройки необходимых оверклокерам параметров. Все это должно значительно улучшить результаты разгона, давайте приступим к тестированию.
Конфигурация тестового стенда
- Материнская плата: ASRock P45X3 Deluxe, BIOS P1.30 v02.61
- Центральный процессор: Intel Core 2 Q9550 C1
- Видеокарта: Radeon HD 4350 (ATI Catalyst driver v 9.7)
- Оперативная память: Samsung Original DDR3-1333 (2 x 1 Гбайт)
- Система охлаждения процессора: Scythe SCZP-1000 Zipang
- Система охлаждения видеокарты: штатная
- Жесткий диск: Western Digital WD3200KS (320Гбайт)
- Блок питания: Enermax Liberty 625 Ватт
- Операционная система: Microsoft Windows XP SP3 x86
В процессе разгона процессора помимо настроек BIOS использовалась утилита ASRock OC tuner, для мониторинга частот и напряжения центрального процессора - CPU-z версии 1.52, для проверки стабильности системы - Linpack в оболочке LinX версии 0.6.1 (размер задачи 1792 Мб, 32-бит, 10-25 циклов). Система функционировала в условиях открытого стенда.
Результаты разгона
Как мы выяснили выше, конструкция материнской платы и конфигурация BIOS выглядят более чем удачно для разгона. Первым этапом нашего тестирования станет выявление максимальной частоты шины, на которой материнская плата способна нормально функционировать.
Процессор был выставлен на минимальный возможный множитель (6). Для достижения итогового результата понадобилось поднять напряжение на северном мосту до 1.35В, на процессоре до 1.35В, для перестраховки были немного увеличены PLL Voltage и напряжение на юге. Память, во избежание проблем работала с «отпущенными» таймингами (9-9-9-27) в режиме FSB:DRAM = 1:1 при вольтаже 1.7В (номинал 1.5В).
Материнская плата довольно долго капризничала, не желая загружать Windows при частоте FSB более 430 МГц. При этом постепенное повышение напряжений не приводило ни к чему, заставляя поминать производителя «незлым тихим словом». Однако проблема как оказалось таилась вовсе не в железе, а в руках тестера. Но подсказка "звонок DC" исправила ситуацию. Параметр «Strap FSB to MCH», который изначально был выставлен в положение Auto, после перевода в режим «1600МГц» сотворил с платой настоящее чудо. Даже при относительно низких напряжениях Windows последовательно был загружен «на скриншот» при частотах 450, 480 и наконец 500 МГц. После небольшой возни с BIOS удалось снят скриншот на 505 МГц, который предлагается вашему вниманию ниже.
Стабильная частота оказалась не столь высокой, но составила внушительные 485 МГц, что близко к предельным возможностям тестового процессора.
Разгон процессора на максимальном множителе (8.5), выявил интересный факт, касающийся подсистемы питания. Как и у некоторых продуктов других производителей (например, некоторые материнские платы ASUS с чипсетом Intel X58), питание процессора реализовано таким образом, что под нагрузкой напряжение питания не просаживается, как ему "положено", а напротив, возрастает, компенсируя нагрузку. Так при напряжении 1.25В и штатных настройках процессора напряжение в покое падало до 1.16В. Но стоило запустить Linpack или другой тяжелый тест, как материнская плата компенсировала просадку, даже немного повышая вольтаж сверх установленного значения. При напряжении 1.4В в покое наблюдалось значение 1.396В (отличный результат), а под нагрузкой напряжение возрастало вплоть до 1.42В. Тяжело дать оценку такому устройству системы питания. С одной стороны, оверклокер застрахован от просадок, но с другой, при напряжениях близких к максимальным, внезапный скачок напряжения на 0.02-0.03В способен повредить процессор.
реклама
Постепенно повышая напряжение и частоту процессора, удалось преодолеть «психологический рубеж» в 4000МГц. При напряжении 1.45В итоговый результат составил 4080МГц, что указывает скорее на предел возможностей четырехядерного процессора а не материнской платы. Скриншот рекорда:
В покое напряжение составляло 1.44В, поднимаясь при тестировании в Linpack до 1.465. Полная стабильность была достигнута только при понижении частоты FSB до 480 МГц, и небольшом уменьшении напряжения. Итоговая частота при этом составила 3915 МГц, а температура процессора доходила в пике до 90 градусов.
Здесь скорее можно говорить о неспособности тестового кулера обеспечить нормальную работу процессора при напряжении 1.46 вольта, но никак не о недостатках материнской платы. При применении СВО или более производительных суперкулеров нового поколения, стабильности можно ожидать и на более высоких частотах. Таким образом, в отличие от своей предшественницы, новая ASRock P45X3 Deluxe смогла даже превзойти возможности тестового стенда. Процессор был разогнан фактически до предельных значений частоты, а возможности материнской платы так и не были исчерпаны полностью.
Выводы и заключение
Материнская плата ASRock P45X3 определенно удалась производителю намного лучше своих предшественниц. Отвечая на вопрос, поставленный в самом начале статьи, можно с уверенностью сказать, что «работа над ошибками» была проведена огромная, причем по всем направлениям. Улучшен дизайн платы, полностью изменены системы охлаждения и питания, доработан BIOS. Результат не заставил себя ждать - данный экземпляр демонстрирует разгонный потенциал на уровне лучших материнских плат от производителей «первого эшелона». Учитывая стоимость P45X3 Deluxe, которая на сегодняшний день составляет порядка $120, этот продукт наверняка заинтересует многих оверклокеров.
Сайт выражает благодарность компании 2L-PR и лично Арсеничу за предоставленную на тест материнскую плату ASRock P45X3 Deluxe.
