Крепление и процесс установки

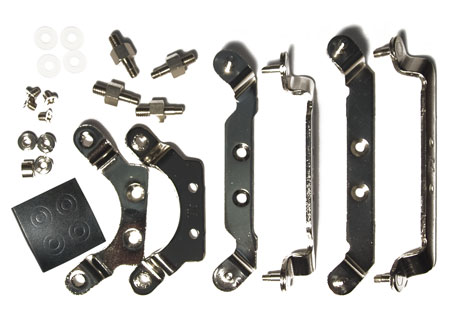

Набор креплений ISGC-400 достаточно обширен. Как я уже упоминал, поддерживаются все современные процессорные разъемы. Кроме, разве что, еще не вышедшего интеловского 1156-го. Здесь будет описываться монтаж кулера на сокет Intel LGA 1366. Впрочем, установка на "775-й" проходит так же, только используются другие скобы крепления. А монтаж кулера на процессор от AMD отличается лишь тем, что под эти разъемы Thermaltake кладет в комплект backplate. Который, кстати, пока кулер добирался до меня, кое-кто потерял…ся. И поэтому на "групповой фотографии крепления" он отсутствует. Да, еще скобы под AMD-шные сокеты составные. Но это уже совсем незначительное отличие.

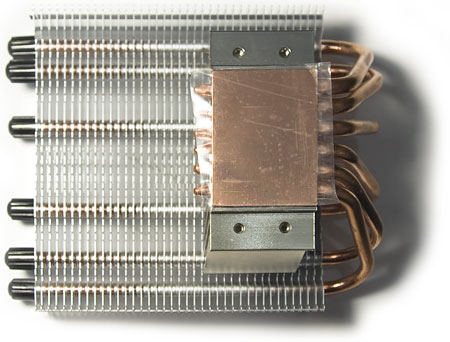

Итак, первый шаг установки — привинчивание соответствующих вашему процессорному разъему скоб к основанию радиатора.

Далее лучше, как это часто бывает, устанавливать не кулер на материнскую плату, а "материнку" на кулер. Тогда закручивать фиксирующие его с обратной стороны гайки будет не в пример сподручнее. Они совсем небольшие, выглядят следующим образом:

Гайки круглые, снабжены вырезом под отвертку, но почему-то только прямую. Никаких пружин в процессе не используется, поэтому я бы рекомендовал закручивать гайки по очереди и по чуть-чуть. Получится что-то вроде того, что изображено на картинке:

1366-й сокет снабжается металлической рамкой с обратной стороны платы. А вот, например, 775-й по умолчанию — нет. И хотя радиатор ISGC-400 не самый тяжелый, с таким способом крепления вполне можно было хотя бы под упомянутый процессорный разъем поставлять с кулером backplate. Ну, чего нет, того нет…

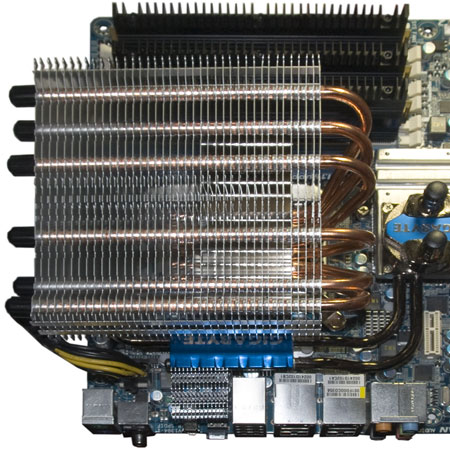

Радиатор, установленный на материнской плате, выглядит следующим образом:

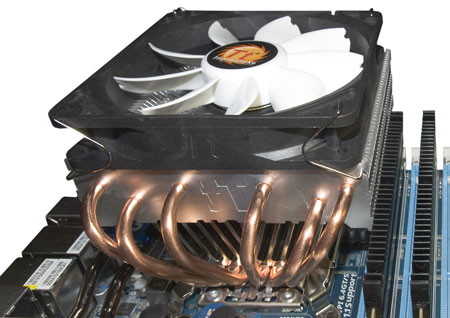

А вот так — с вентилятором:

По понятным причинам водружать последний сверху лучше уже после установки радиатора. Стандартная "стодвадцатка" неплохо сидит в специальном углублении. Но конкретно штатный вентилятор, видимо, все же чуть меньше стандартного размера и фиксируется с помощью вышеописанных скоб не очень плотно. С моделью Scythe Minebea, также участвовавшей в тестировании, такой проблемы не было.

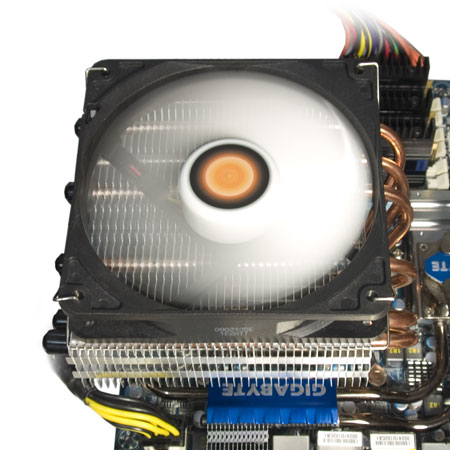

Вентилятор не оснащается подсветкой, но, на мой скромный взгляд, в работе выглядит все равно достаточно привлекательно:

И вот монтаж завершен, самое время перейти к тестированию кулера. Для начала несколько слов о шумовой эргономике.

Уровень шума

Для проверки акустических параметров вентилятор, установленный на радиатор ISGC-400, запускался от источника постоянного тока (12 В) в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. По результатам тестирования их поведение можно описать следующим образом.

На минимальных оборотах (порядка 800 RPM) исследуемую систему охлаждения можно назвать очень тихой. С расстояния в метр легкий шелест услышать можно, но и только.

А вот с увеличением оборотов вентилятора ситуация очень быстро меняется. Уже на 1000 оборотах в минуту шум его вентилятора становится достаточно громким. Впрочем, примерно до 950 RPM сохраняется (субъективно) комфортный режим. Ну а использовать "вертушку" на бо́льших скоростях, вплоть до максимальных 1400 оборотов в минуту, смогут только непритязательные к шумовой эргономике своего компьютера пользователи.

Методика тестирования

Процессор Core i7 920 был разогнан по шине до 181 МГц при штатном напряжении с сохранением всех множителей по умолчанию. А из-за того, что технология Turbo Boost работает на материнской плате Gigabyte GA-EX58-Extreme весьма своеобразно, выставляя базовый коэффициент для всех ядер процессора в 21, суммарная его частота составила около 3800 МГц. CPU прогревался с помощью LinX 0.5.9 и охлаждался в простое до стабилизации температуры (пять минут без изменений). Для мониторинга его состояния использовалась утилита RealTemp версии 3.0.

Тестирование проводилось на открытом стенде при горизонтальном положении материнской платы. Температура окружающего воздуха все время испытаний находилась в пределах интервала 25–26 градусов Цельсия.

В соперники герою сегодняшнего тестирования был выбран один из самых эффективных кулеров этого форм-фактора (если не самый эффективный) — Thermalright AXP-140. Кроме штатного вентилятора из комплекта ISGC-400 в двух режимах (максимальных и минимальных оборотов), на оба радиатора также устанавливалась "стодвадцатка" Scythe Minebea (≈1100 RPM). И дополнительно для раскрытия потенциала радиатора AXP-140 в тестировании принял участие 140мм-вентилятор из комплекта кулера Scythe Zipang (модель DFS132512L, 0.13A), работающий всего на ≈500 оборотах в минуту.

И вот что из этого вышло.

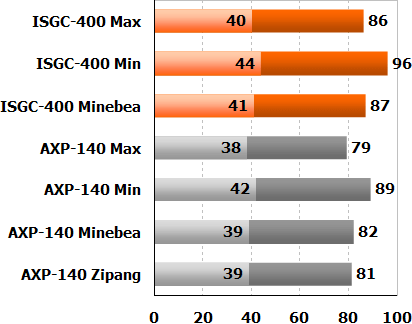

Результаты тестирования

Ну что ж, чуда не произошло. А разве кто-нибудь его ждал? Уже сам факт того, что среднебюджетная система охлаждения на минимальных оборотах своего вентилятора справляется с неплохо (правда, без повышения напряжения) разогнанным процессором "топового" семейства, издавая при этом минимум шума, заслуживает похвалы.

Впрочем, разница между режимами максимальных и минимальных оборотов достаточно существенная. Так что при желании (и в ущерб шумовой эргономике) эффективность кулера можно повысить. Но лучше вместо беруш купить хороший вентилятор. Пример Scythe Minebea показывает, что сравнимой с "шумным" режимом эффективности можно добиться меньшими жертвами.

Заключение

Что в сухом остатке? Достаточно средняя эффективность, показанная кулером, не должна вводить в заблуждение. Он и не позиционируется в "хай-энд" сегмент. Для настоящих энтузиастов разгона у Thermaltake есть совсем другие предложения. ISGC-400 подкупает в первую очередь универсальностью и соотношением потребительских характеристик. Да, крепление хоть и простое, но далеко не самое удобное. А бэкплейты под "интеловские" сокеты совсем бы не помешали. Да, вентилятор хоть и оригинально выглядит, демонстрирует далеко не лучшую производительность. В свете чего планы продавать такие отдельно по 15 долларов выглядят довольно оптимистично. Но в целом, несмотря на все замеченные минусы и с учетом заявленной цены в районе 30 долларов, новая система Thermaltake оставляет неплохое впечатление. Посмотрим, какими будут реальные цены в российской рознице (на момент написания статьи кулер в ней замечен не был).

Технические характеристики Thermaltake ISGC-400

Выражаем благодарность магазину xpert.ru за комплектующие для тестового стенда.
