Тестовый стенд

• Процессор: Intel® Core™ i7 Processor I7-920@4.1ГГц, частота шины 206МГц, множитель 20 (LGA1366, 2.66GHz, 8MB L3). (НТ включен, функции энергосбережения выключены)
• Охлаждение процессора: Scythe Mugen + переходник LGA1366 + вентилятор Scythe S-Flex 1900об/мин
• Материнская плата: ASUS P6T Deluxe OC Palm (LGA1366, Intel X58, DDR3 SDRAM)
• Оперативная память: Kingstone 3Гб, комплект 3х1Гб DDR3 2000Мгц и А-Data 6Гб 3х2Гб DDR3 1600Мгц (Эффективная работа памяти 1650Мгц 9-9-9-24)
• Графическая карта: Zotac GTX280 AMP (702/1400/1150).
• Дисковая подсистема: 2xWestern Digital WD1500AHFD [RAID0 ICH10R]
• BR-DVD: Optiaric N100A IDE
• Блок питания: Zalman ZM750-HP
• Операционная система: Microsoft Windows Vista Ultimate SP1 x64.
• Охлаждение: стандартное, входящее в комплект корпуса. 3 вентилятора 120мм с термодатчиками 1900 об/мин.

Особенности сборки и интерьер

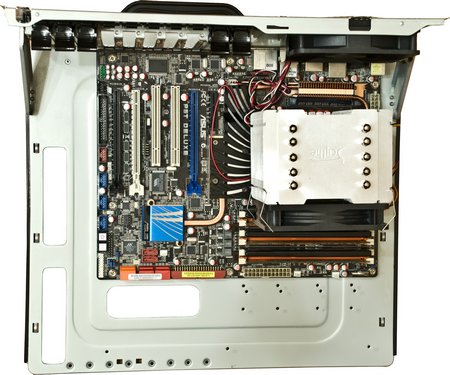

Конструкция корпуса такова, что предполагает съемный крепеж для материнской платы.

С обратной стороны лотка нет отверстия под бекплейт, поэтому монтаж системы охлаждения нужно произвести до установки материнской платы.

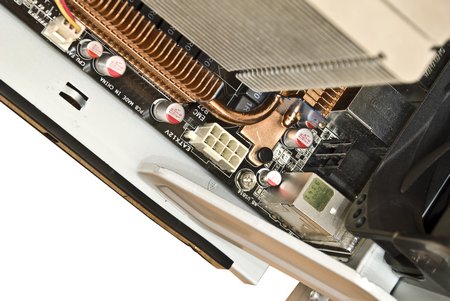

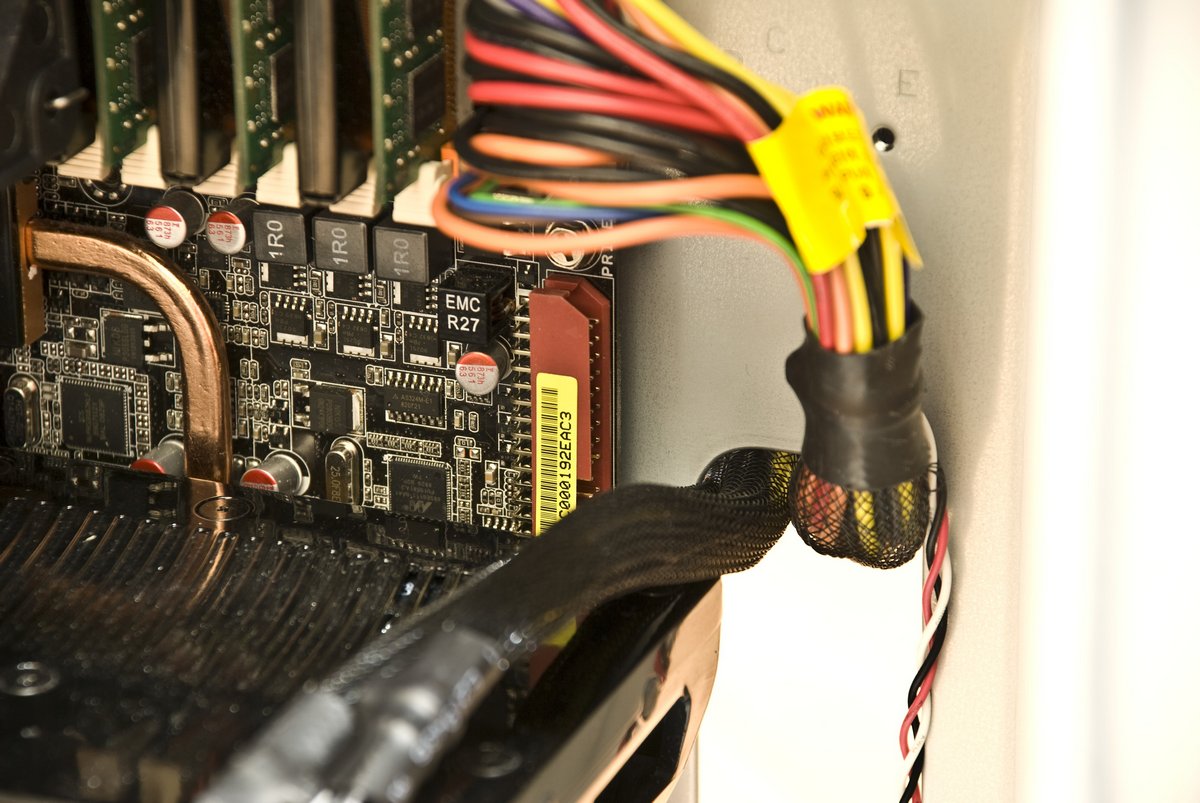

Разъем силового питания процессора перекрывается усилителем с одной стороны, а радиатор системы охлаждения мешает с другой стороны. Поэтому будьте осторожны, берегите пальцы, подключая разъем.

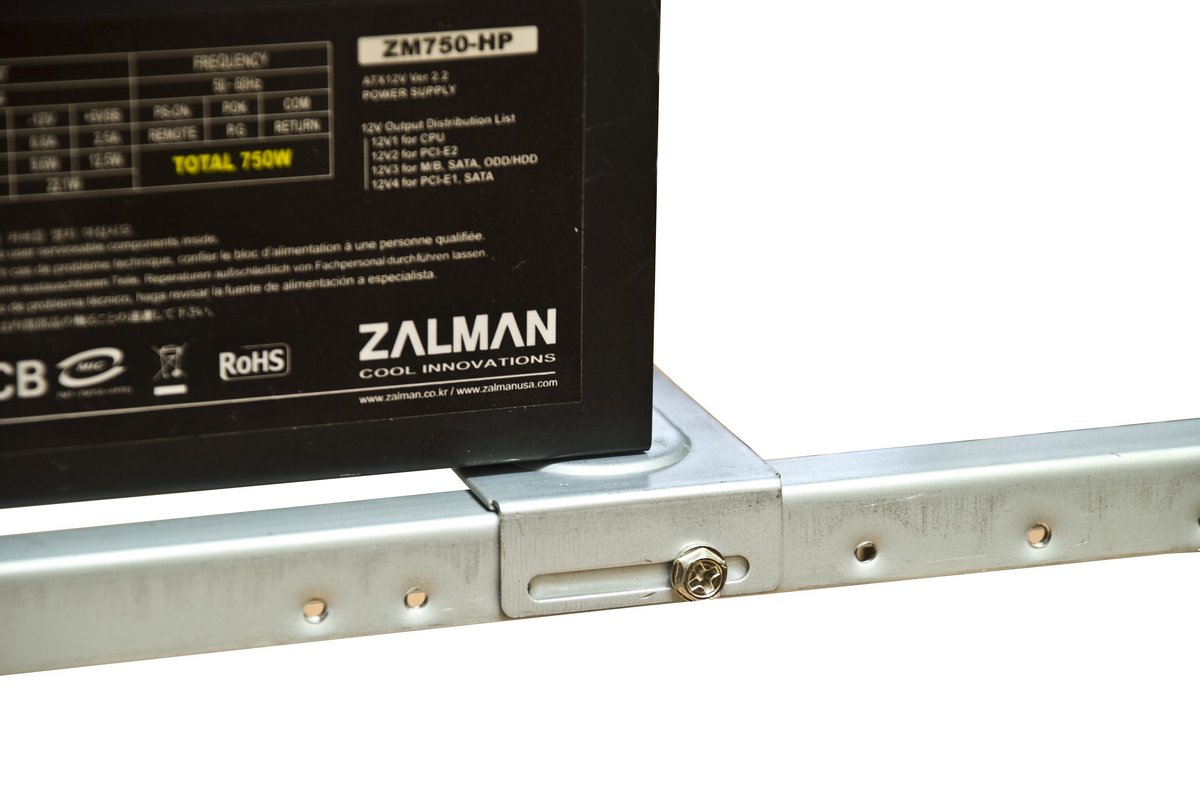

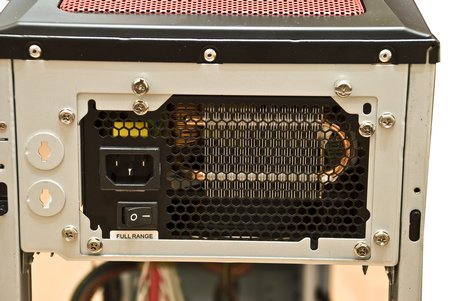

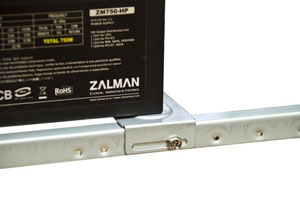

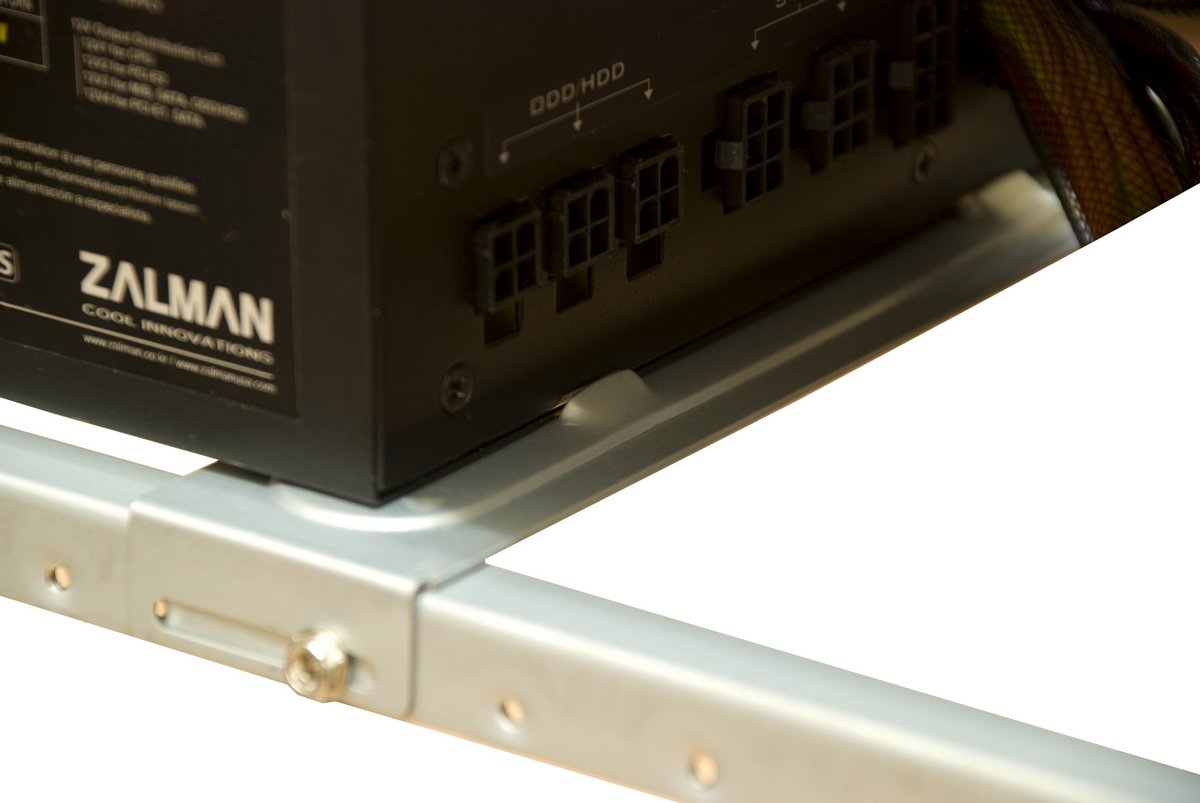

Стандартной длины блоки питания как раз удачно подпираются специальной планкой, а упоры не дают блоку питания сдвинуться во время закручивания винтов с наружной стороны.

В корпусе установлена рамка крепления БП, но пользоваться ею неудобно, так как проблематично её доставать, поэтому лучше вообще её не отвинчивать.

Для монтажа кабелей внутри корпуса предполагается использование специальных отверстий. В результате присутствия на рынке множества материнских плат, на которых разъемы питания, интерфейсов расположены в различных частях, приходится искать компромиссы подключения. В нашем случае IDE порт практически блокирован кабелем питания и выходящей за периметр материнской платы видеокарты.

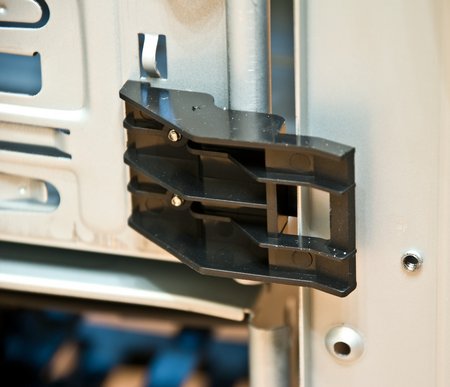

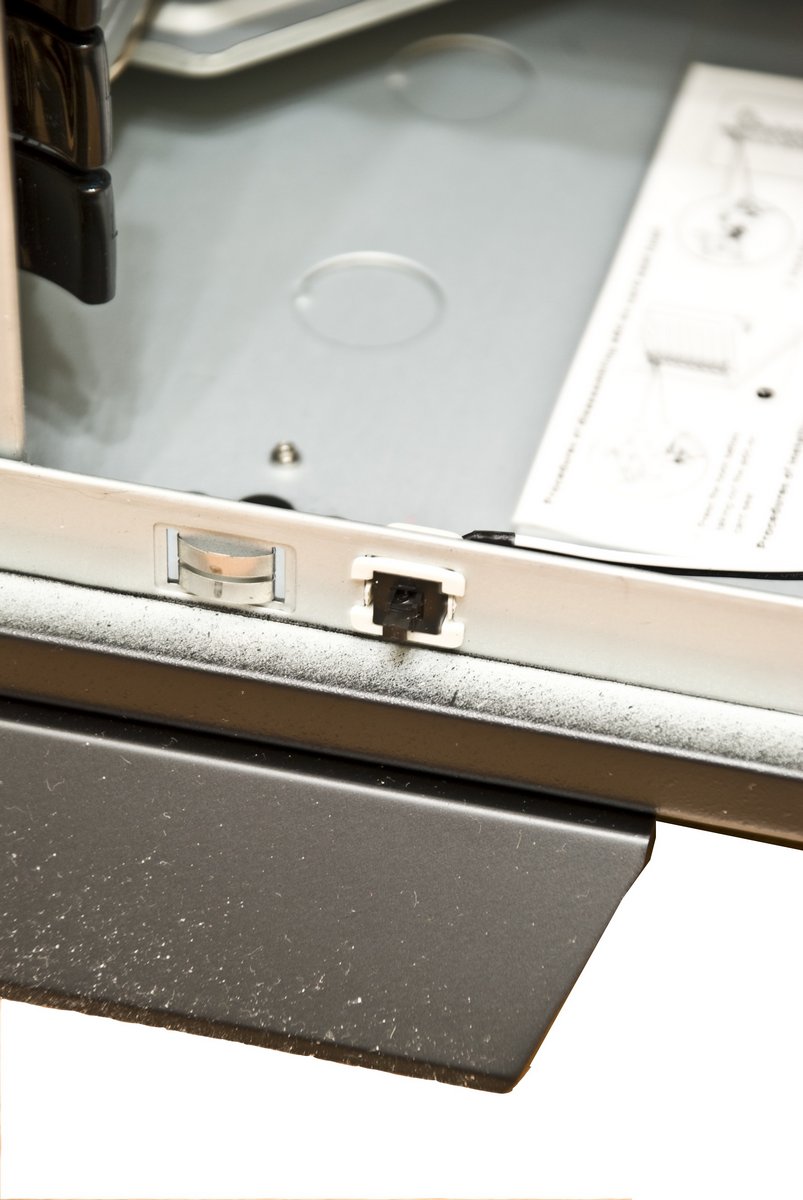

Установленный лоток фиксируется зажимом, исключающим подвижность в 2-ух плоскостях. Несколько «лишних» винтовых соединений в особо подвижных местах корпуса, упоры в местах стыковки поверхностей обеспечивают повышенную прочность системы в целом. Поэтому даже на неровной поверхности с повышенными винтовыми нагрузками корпус сохраняет целостность структуры.

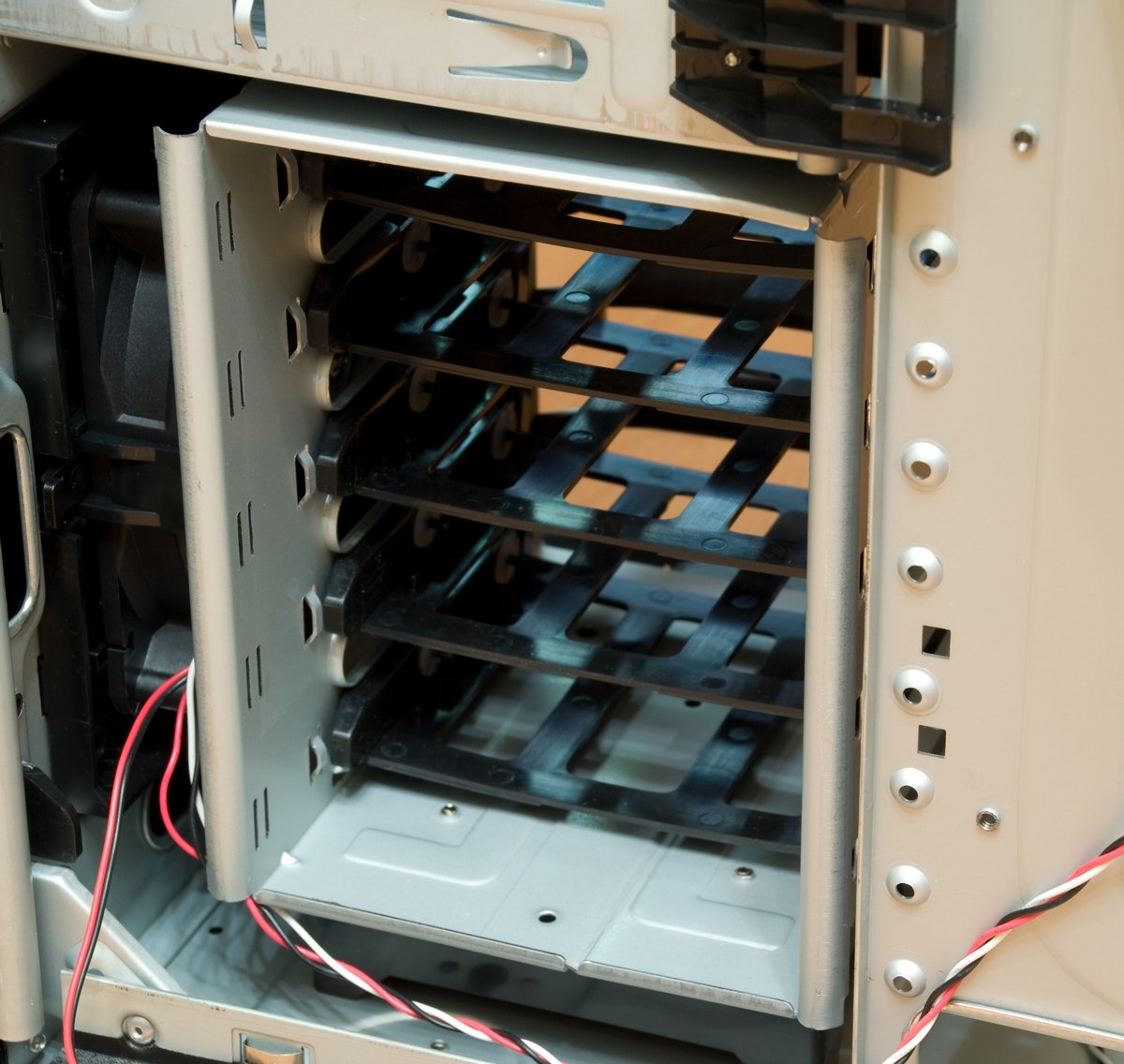

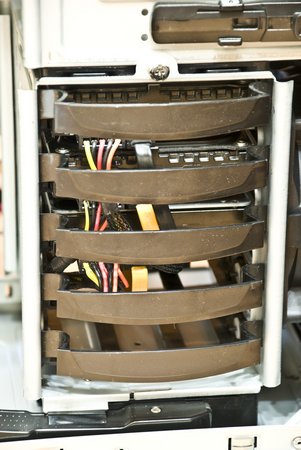

Давайте обратим внимание на оригинальную систему креплений жестких дисков.

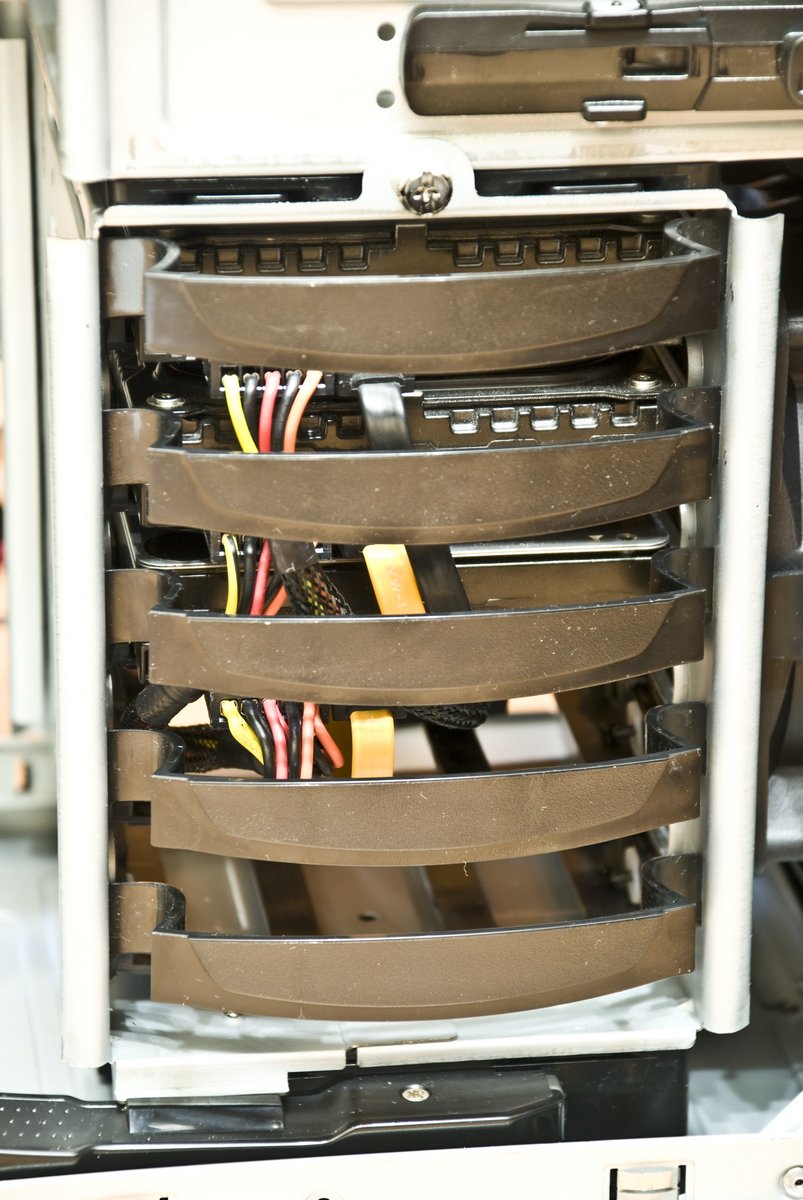

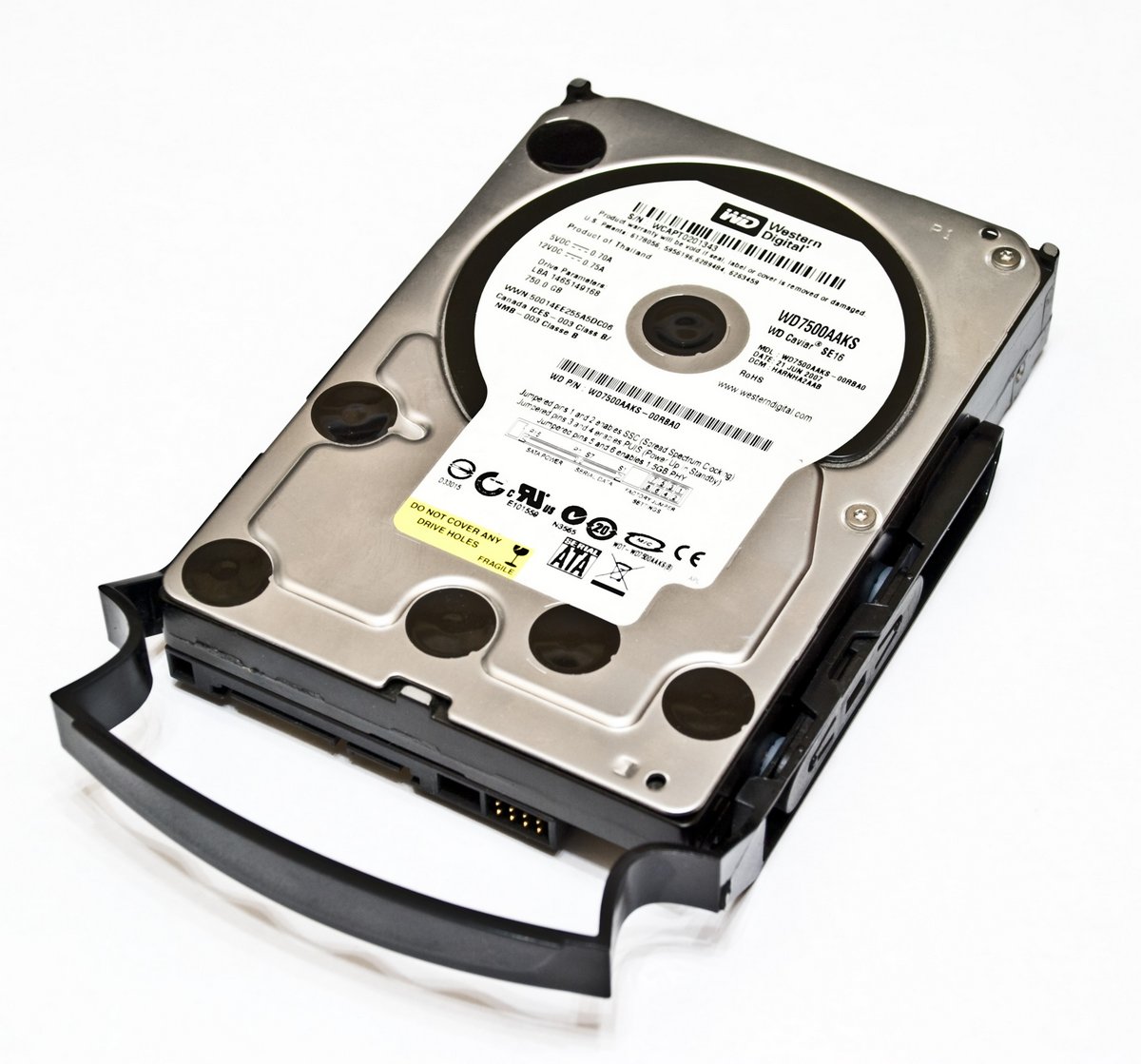

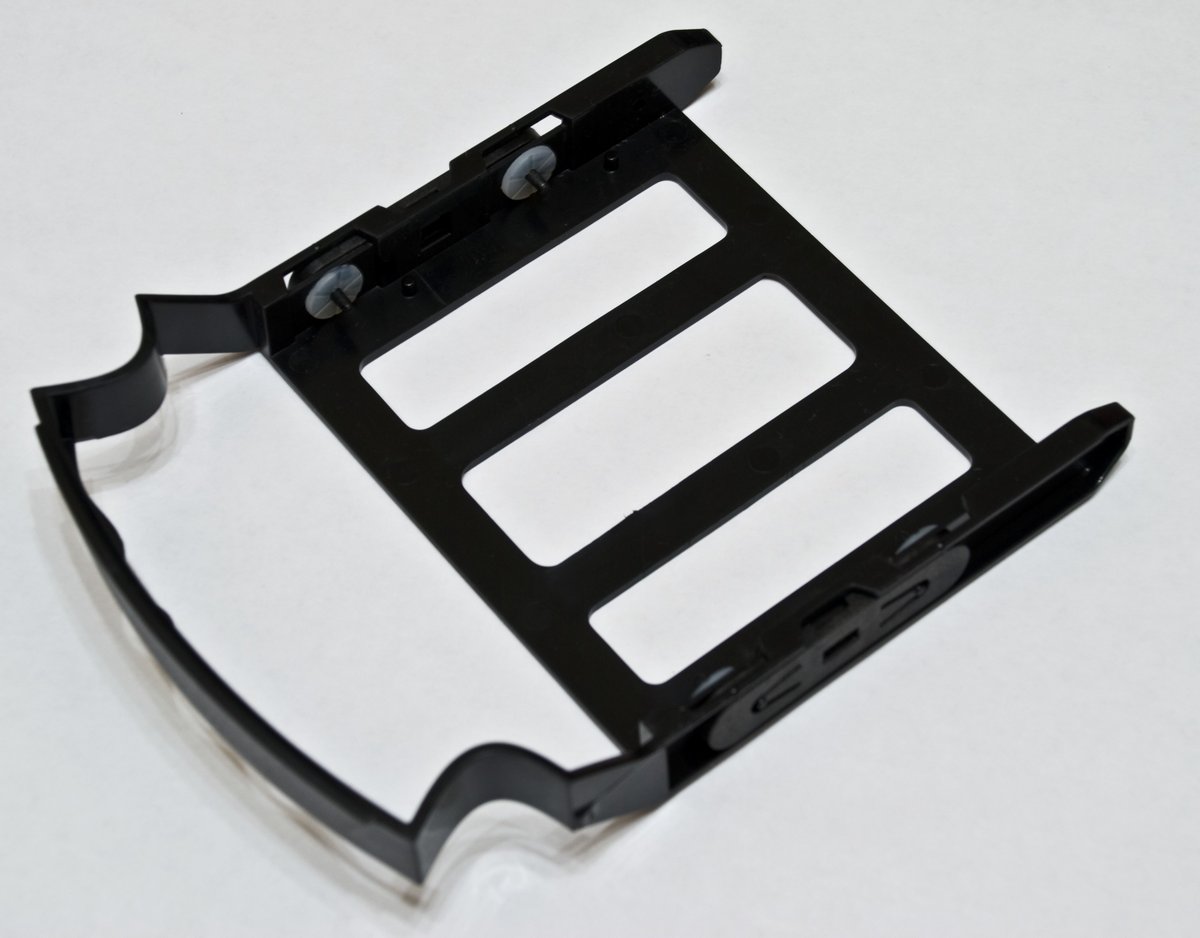

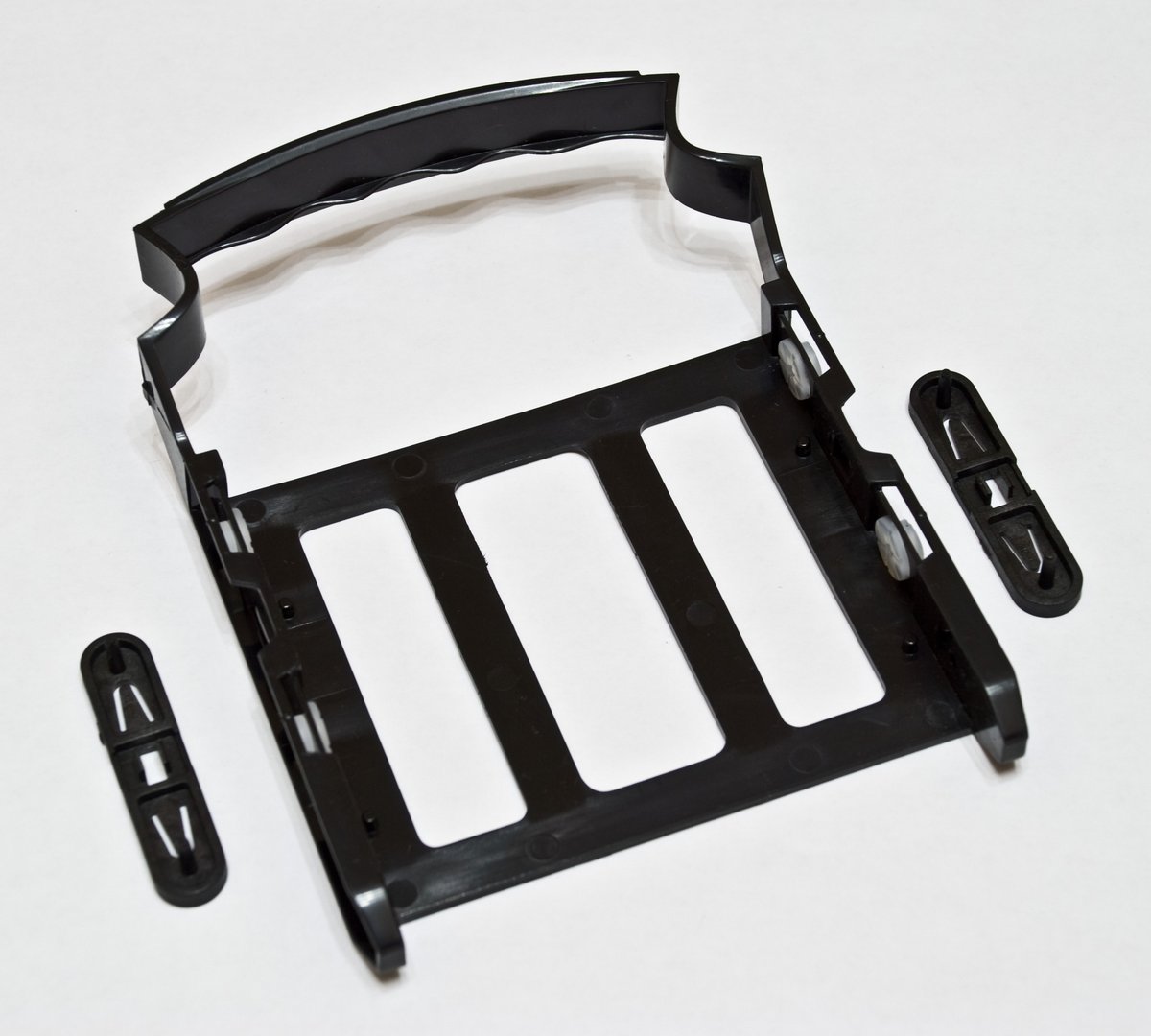

Сам пластик салазок «мягкий», внешняя ручка с приливами под пальцы и прокладками с клипсами фиксации HDD. 15 секунд достаточно для установки и снятия привода. Очень удобно и незамысловато, как в природе. Чем проще конструкция, тем дольше она служит. Единственно НО. Перевернуть зеркально HDD невозможно!

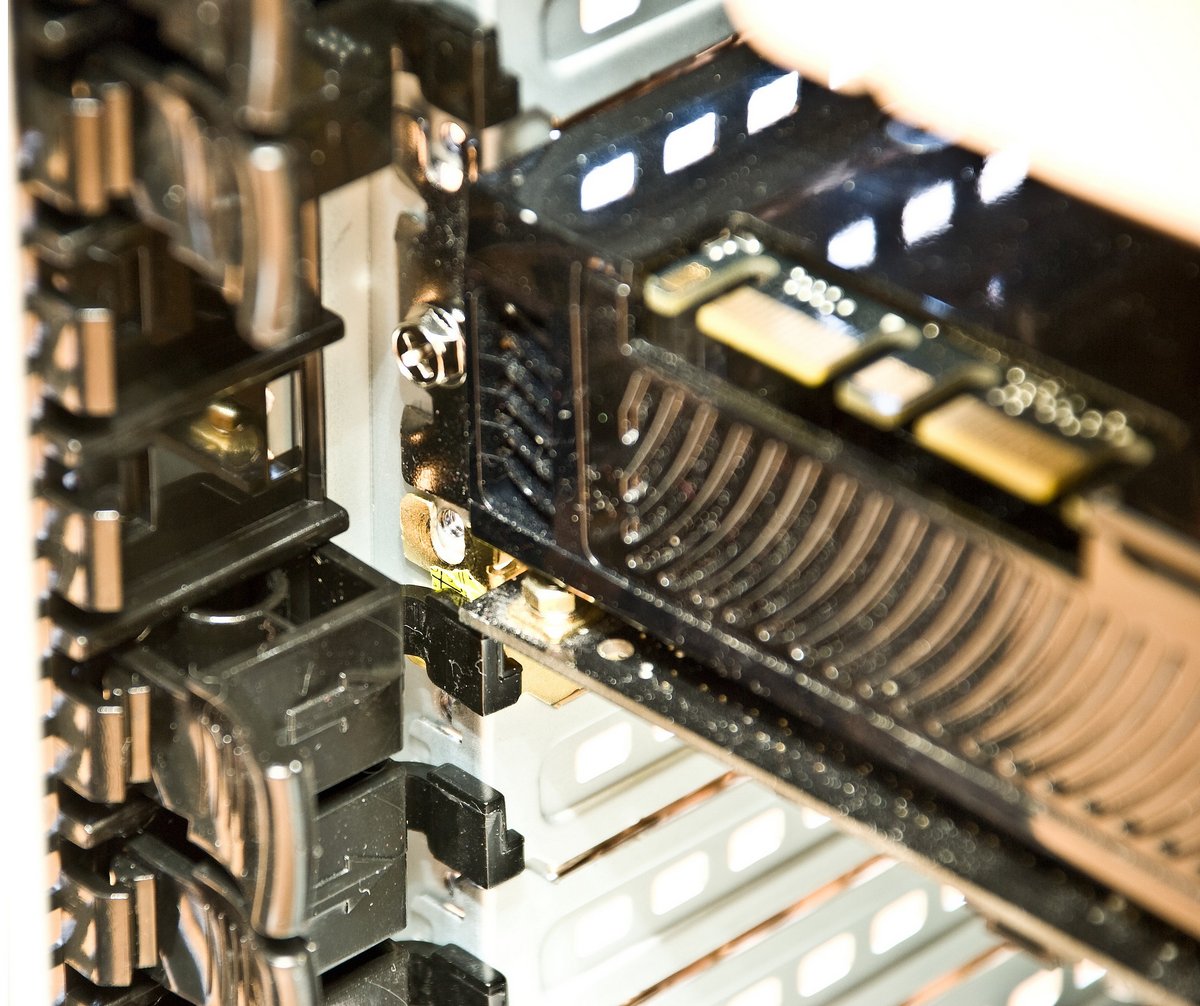

Наглядная демонстрация невозможности использования фиксаторов из-за габаритов системы охлаждения видеокарты… на помощь приходят стандартные винты. Чуть ниже, для примера, установлена аудиокарта.

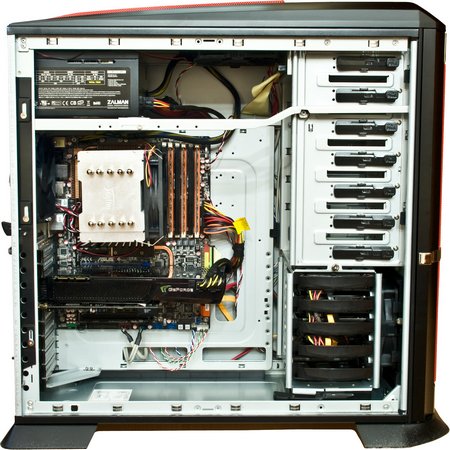

Вид собранной системы в целом:

Конфигурация системы охлаждения

Все функции автоматического контроля вентиляторов отключены, только видеокарта работала в автоматическом режиме.

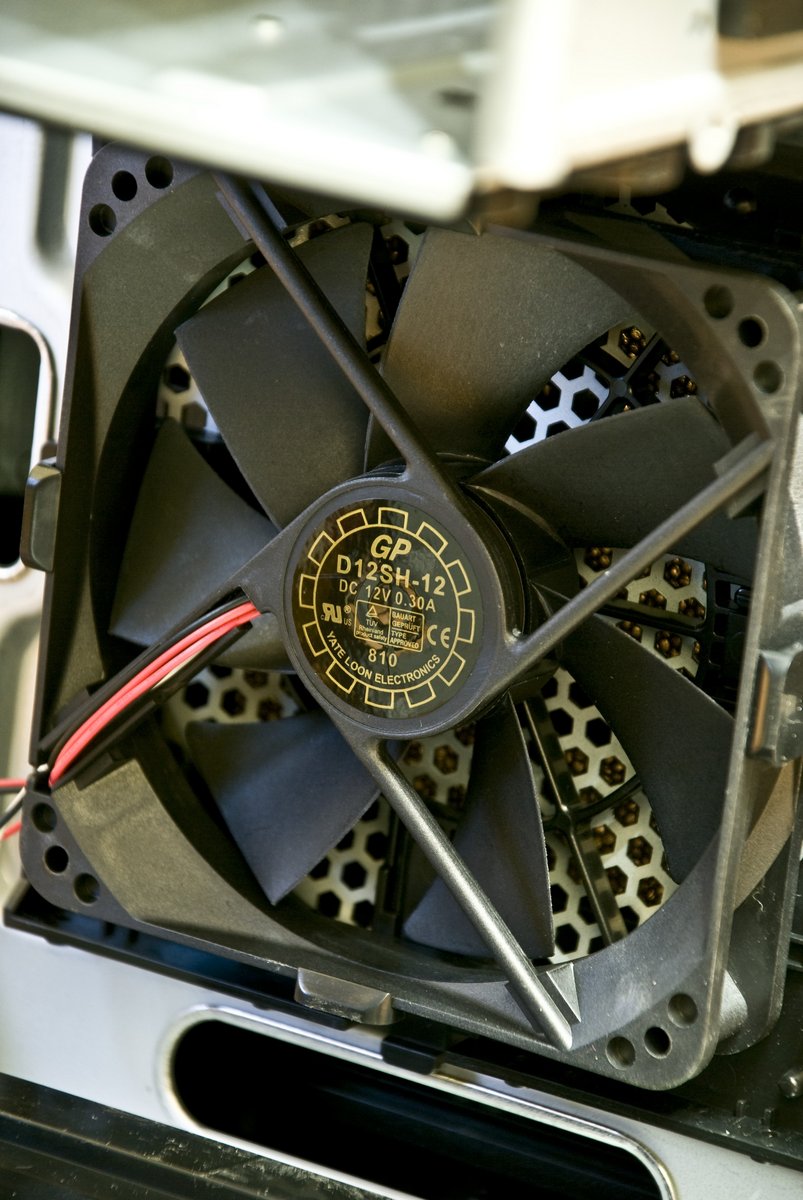

В самом корпусе установлены три весьма посредственных по качеству вентилятора. Все они рассчитаны на работу при 1900 об/мин, но, благодаря датчику температуры, могут изменять обороты от 800 до максимальных.

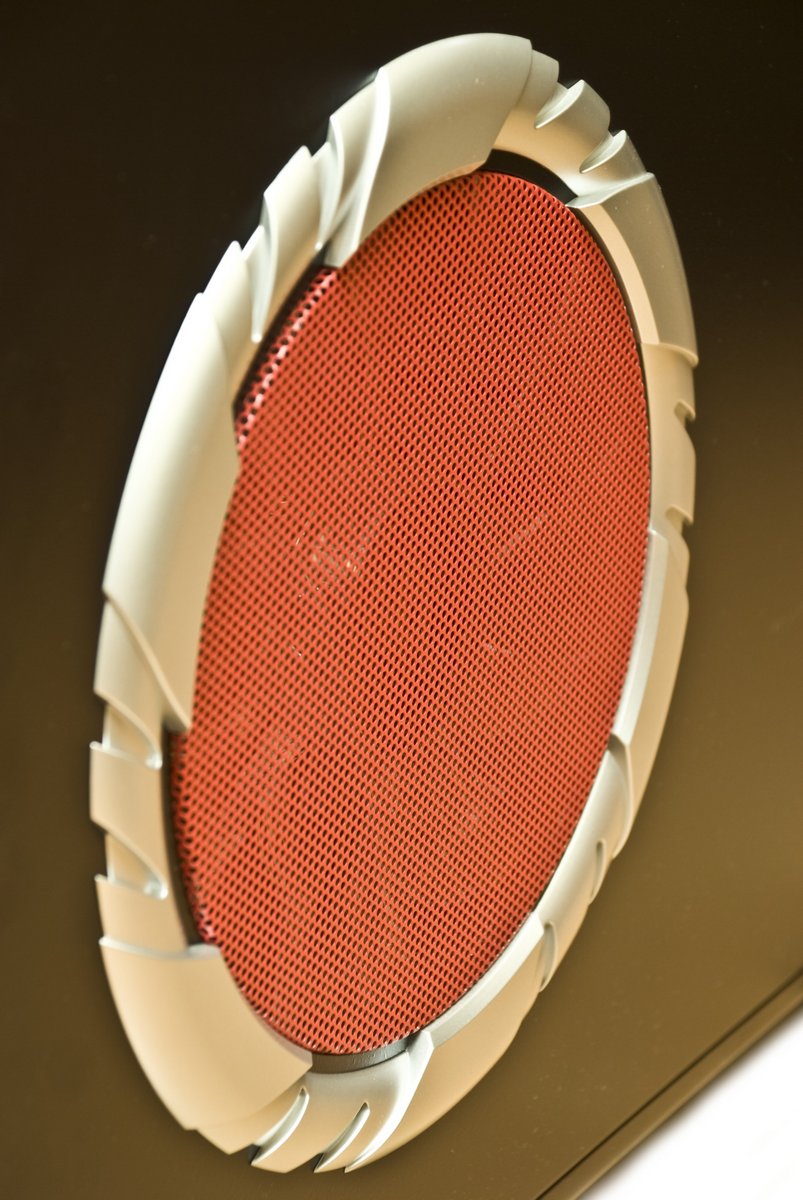

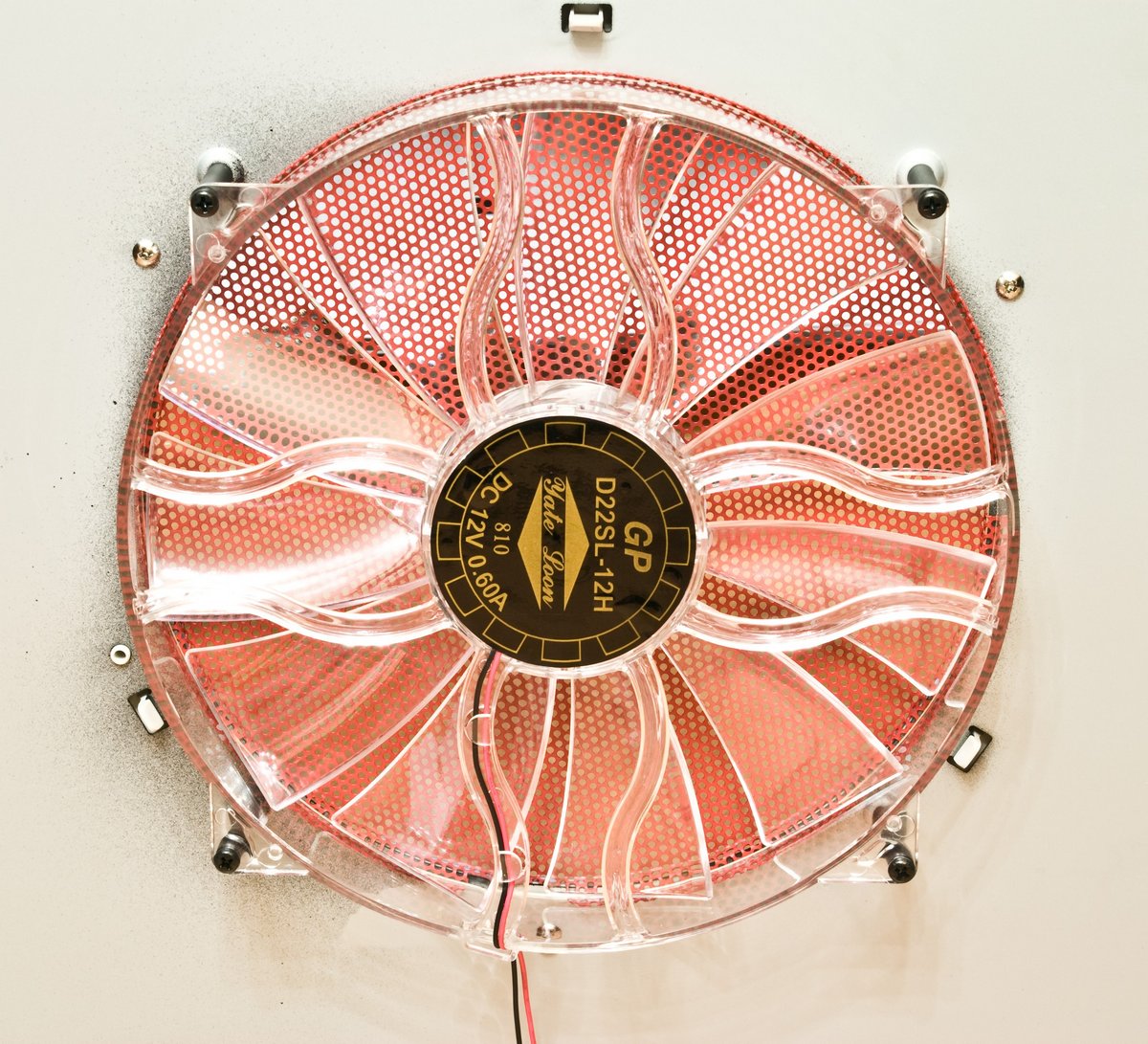

Основная ударная сила незамысловато спрятана под красным грилем. 400 об/мин и никакой индикации, впрочем, как шума, так и вибраций. Красиво… но интереснее будет узнать, насколько полезно!? Впрочем, он легко снимается, потому, как практически любой радиатор башенного типа будет упираться в мастодонта.

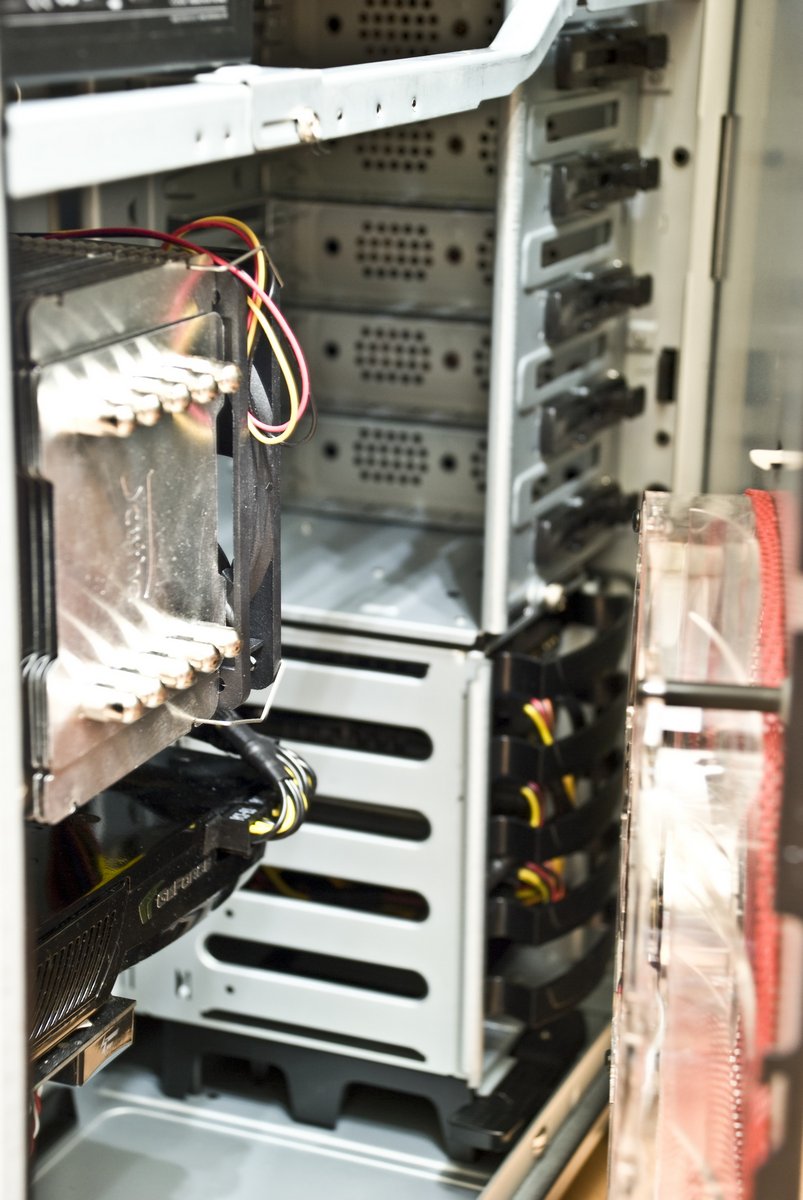

Да уж, неприятный момент. А ведь сейчас именно конструкции радиаторов башенного типа являются наиболее производительными среди воздушного охлаждения. Будьте внимательны! А самое обидное, что не хватает буквально 8-10мм…

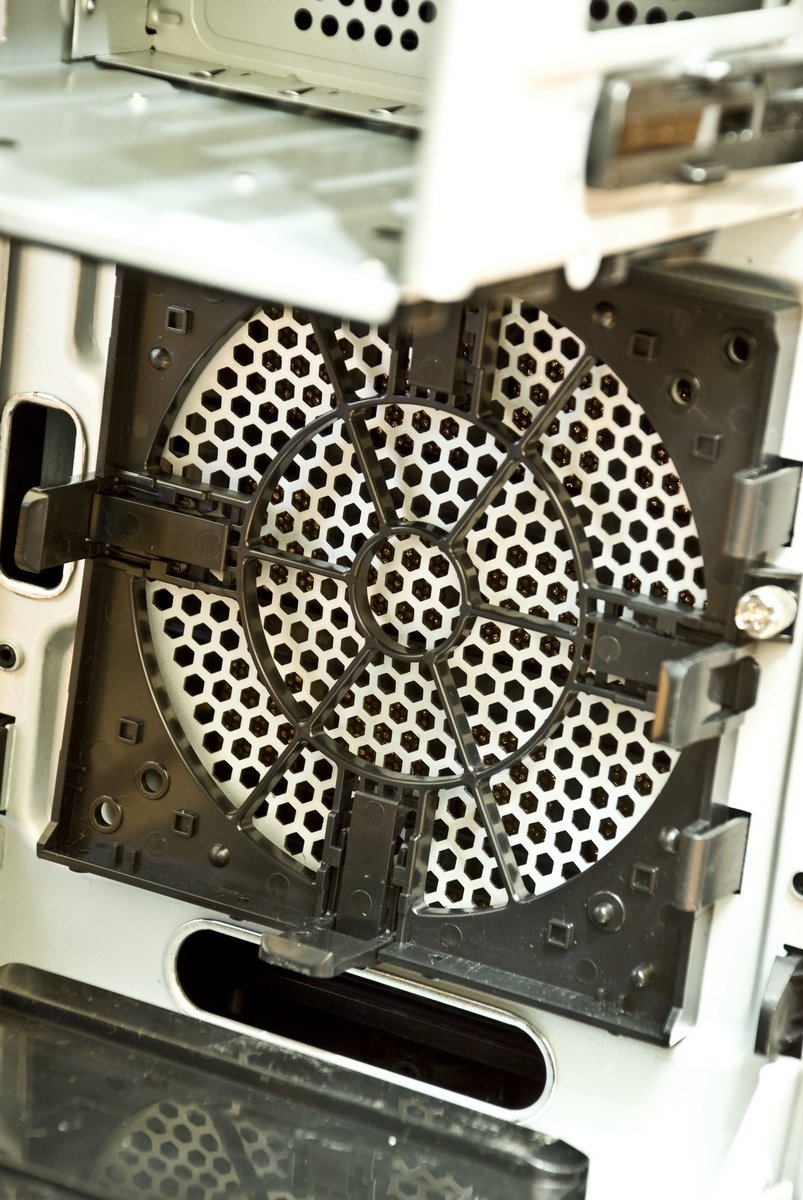

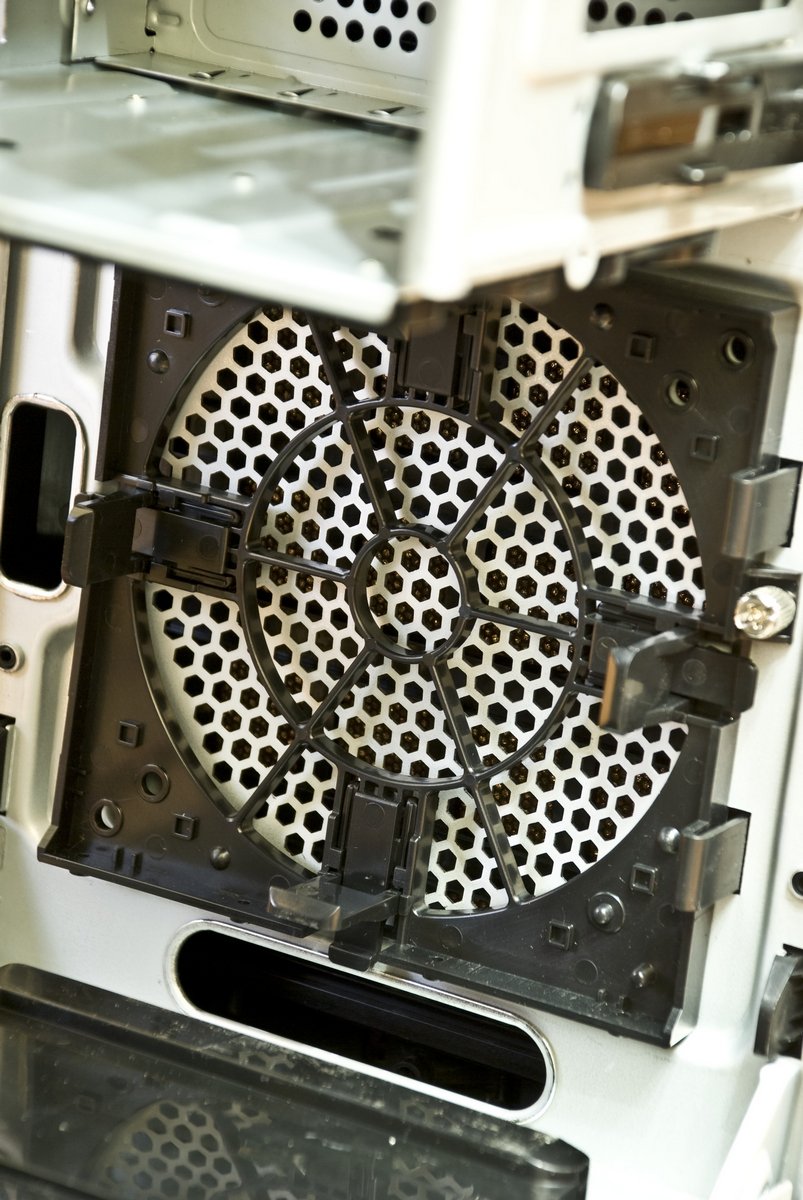

Весело и быстро – Ascot… Вынимаем вентилятор, раздвигаем упоры и «вуаля». Прекрасный фокус, и никаких отверточных операций, превращение крепления 120->140мм за считанные секунды. Заметьте, передний вентилятор оснащен фильтром, а вытяжные - нет. Но менять его ужасно сложно и неудобно. Необходимо демонтировать переднюю облицовку корпуса.

Шум и вибрация

Основные методы подавления вибраций в корпусах – это виброизолирующие прокладки в местах соединения 2-ух поверхностей. Инженеры HEC внедрили в конструкцию корпуса следующие решения:

Пластиковые салазки лотка материнской платы, «рессорные» упоры заглушек, резиновые поставки для HDD. Основные источники вибрации - это вентиляторы и приводы, если удается гасить их колебания, то вибрация не распространятся по всему корпусу. С другой стороны, сама конструкция иногда способствует созданию дополнительных источников вибрации, поэтому в нашем случае миллиметровая сталь абсорбирует их.

Обе металлические крышки подпираются множеством упоров.

Что касается шумовых характеристик, то измерения шума стоит производить, учитывая амплитудно- частотную характеристику. Указать абсолютные значения в ДБ, не приводя частоты, на которых они были измерены – неверно в корне. Простая замена вентиляторов систем охлаждения на более качественные и менее оборотистые решит все шумовые проблемы. Стандартные вентиляторы, входящие в комплект корпуса, весьма посредственные. В своей конструкции используют втулки, а также высокую скорость вращения крыльчатки.

Методика и условия тестирования

Все замеры производились в замкнутом пространстве, промышленное охлаждение было установлено на поддержание постоянного климата в 20гр. Цельсия.

Замеры температуры ядер процессора, GPU, HDD, датчика «NB» материнской платы, производились с помощью программ OCCT 3.0, CoreTemp, RealTemp. Как показывают практические измерения, разности в показаниях этих 3-х программ не наблюдалось, поэтому за основу были взяты графические показания OCCT.

Предварительно было выявлено, что наиболее высокие температуры CPU достигаются в режиме In-Place large FFT's, GPU - Fur Mark 1.65 Stress Test (повышенная нагрузка, АА 16х), HDD – сканирование поверхности на ошибки + копирование директории 10Гб с многочисленными файлами размером от 4 до 512Кб, именно с такими параметрами и производились тесты максимальной нагрузки.

Для выявления абсолютных температур все вентиляторы 120мм замерялись в 3-х режимах: 100% оборотов ~1900, 70% ~1200…1300 и 50% ~800…900. Боковой вентилятор постоянно вращался с номинальным напряжением 12в ~400об./мин.

Охлаждение процессора - Scythe Mugen + переходник LGA1366 + вентилятор Scythe S-Flex 1900об/мин.

Результаты тестирования

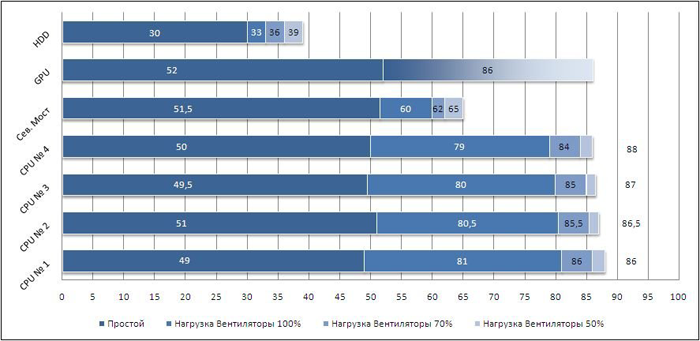

Температуры всех компонентов системы находятся в пределах комфортной зоны. Датчик северного моста на материнской плате расположен не на нем, а между двух слотов PCI-E, в графике указана температура, замеренная ручным пирометром марки Zytemp модель Tn205L, оснащенный инфракрасным датчиком. Алгоритм работы вентилятора на видеокарте устроен так, что пытается удержать максимальную температуру на уровне 85-86 градусов, а в нашем случае, даже на минимальных оборотах вспомогательных 120мм вентиляторов основной кулер на видеокарте не раскручивался более чем на 85%.

Заключение, общие впечатления

Несмотря на монументальность и большой вес, общая концепция и техническая реализация задумки «корпуса для энтузиастов» реализована лишь на 65%*.

Основные недостатки:

• Очень тяжелый.
• Невозможно закрепить HDD зеркально, для укладки проводов с обратной стороны, поэтому требуются длинные кабели питания.
• Посредственные по качеству 120мм вентиляторы.
• Требуются длинные провода питания материнской платы.
• Фиксаторы карт расширения не предназначены для современных 2-ух слотовых видеокарт.
• 250мм вентилятор мешает установке башенных радиаторов на процессор.
• Слишком классический дизайн для данного сегмента корпусов.

Достоинства

• Хорошее охлаждение HDD и видеокарт(ы).
• Конструкция из 1мм стали отлично сопротивляется вибрациям.
• Быстросъемные безвинтовые боковины, крепления карт, корзина жестких дисков и все приводы.
• Качественная окраска порошковой краской.
• Красивые изгибы пластиковых деталей.
• Съемный лоток материнской платы.
• Дорогой, хорошо подогнанный пластик.
• Замок передней двери поможет защитить компьютер от детей.

(*) – субъективная оценка автора.
