Вступление
Восьмого марта закончилось событие года - международная выставка IT-технологий CeBIT в городе Ганновере, Германия. В этом материале я бы хотел закончить повествование о системах охлаждения. На этот раз речь пойдет о новинках из мира материнских плат.
Предлагаю взглянуть на стенд тайваньского производителя материнских плат для геймеров, оверклокеров и энтузиастов DFI. Компания вот уже больше 26 лет занимается производством материнских плат; посмотрим, что они предложили нам на этот раз:
реклама
Основным объектом внимания стала топовая материнская плата DFI Lanparty UT X58-T3eH8, основанная на наборе логики Intel X58 в тандеме с южным мостом ICH10R.
Плата поддерживает все процессоры Intel Core i7, технологии рендеринга NVIDIA 3-Way SLI, AMD CrossFireX с помощью трех слотов PCI Express 2.0 16x. При этом тандем Crossfire будет работать в конфигурации х16/х16, а NVIDIA 3-Way SLI будет работать в режиме х16/х8/х8. Продукт также оснащен восьмифазной цифровой системой питания процессора Volterra, двумя слотами PCI, одним слотом PCI Express x4, никелированой паяной системой охлаждения на тепловых трубках и алюминиевых ребрах под названием Flame Freezer. Радиатор системы охлаждения материнской платы после установки в корпус выводится наружу. По заявлению производителя, вертикальное или горизонтальное расположение тепловых трубок никак не влияет на производительность системы охлаждения материнской платы.
На материнской плате распаяны кнопки POWER и RESET, с помощью которых можно обнулять BIOS (используется всё та же технология EZ Clear, что и на других платах DFI), индикатор POST-кодов и 8 разъёмов SATA-II, поддержку шести из которых обеспечивает южный мост ICH10R, а двух других - контроллер Jmicron JMB363. Помимо реализации SATA-II, этот контроллер дает жизнь одному IDE-интерфейсу. Все конденсаторы, расположенные на плате, являются твердотельными.
С платой поставляется аудиомодуль Realtek ALC885, распаянный на плате Bernstein Audio. На задней панели расположены шесть портов USB 2.0, один порт IEEE1394, два порта PS/2 и два гигабитных сетевых интерфейса RJ45, которые реализованы с помощью контроллеров Marvell 88E8052 и Marvell 88E8053. Ещё один интерфейс IEEE1394 и 6 портов USB 2.0 расположились на самой плате.
Плата поддерживает трехканальную оперативную память стандарта DDR3 вплоть до 2000МГц. На этой плате был установлен мировой рекорд по расчету числа PI до 32 миллионов знаков в бенчмарке SuperPi оверклокером AndreYang (Team Taiwan). Его система смогла пройти тест за 6 м 40 с 360 мс . При этом использовался процессор Intel Core i7 965 Extreme, работающий на частоте 5400МГц под жидким азотом и шестью гигабайтами оперативной памяти, работающей на частоте 2236МГц с таймингами 8-7-7-21 (CAS-tRCD-tRP-tRAS) и Command Rate 1T.
Кроме топовой модели была представлена более дешевая оверклокерская плата серии Lanparty DK- DFI LANPARTY DK X58-T3eH6 формата ATX (24.5 см х 30.5см), основанная на том же чипсете Intel X58, с южным мостом ICH10R и шестислойным PCB.
реклама
От своей старшей модели плата отличается шестифазной системой питания процессора, двухфазной системой питания памяти и VTT, упрощенной системой охлаждения, наличием всего одного гигабитного сетевого интерфейса Marvell 8053, отсутствием аудиомодуля Bernstein Audio и отсутствием официальной поддержки DDR3 2000МГц.

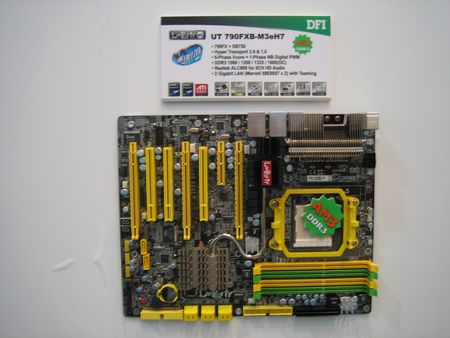

Флагман для платформы AMD Dragon (Socket AM3) - плата DFI UT 790FXB-M3eH7. Плата основана на чипсете AMD 790FX в паре с южным мостом SB750. Она, как и другие топовые продукты от DFI, оснащена шестифазной схемой питания процессора; ещё одна фаза обеспечивает питание северного моста. Официально заявлена поддержка двухканальной памяти DDR3 вплоть до 1600МГц, а так же технологии CrossfireX. На плате размещены восемь портов SATA-II, три гнезда для шести портов USB 2.0, IDE интерфейс, два контроллера 88E8057 гигабитного сетевого интерфейса RJ45 производства Marvell. Восьмиканальный звук обеспечивает HD-кодек Realtek ALC889. Слоты расширения представлены тремя PCI, одним слотом PCI Exprexx 4x и тремя PCI Express 2.0 x16.
Так же можно было потрогать топовую плату для платформы LGA775 – DFI Lanparty UT P45-T3RS, которая основана на чипсете Intel P45 в связке с южным мостом ICH10R. Материнская плата поддерживает процессоры на шине 800/1066/1333МГц и двухканальную оперативную память стандарта DDR3 вплоть до 1800МГц. Максимальный объём памяти равен 16Гб. Система питания материнской платы, как и на других флагманах от DFI, является восьмифазной Volterra. На плате находятся три интерфейса PCI, один PCI Express x4, один PCI Express x1, два слота PCI Express 2.0 x16, при этом тандем AMD CrossFire будет работать в режиме x8/x8, а в слот PCI Express х4 можно установить видеокарту для расчетов физики.
Плата соответствует стандарту ATX размера 24.5см х 30.5см, имеет шестислойный PCB. На задней панели расположились шесть интерфейсов USB 2.0, два гигабитных сетевых интерфейса RJ45, работоспособность которых обеспечивают контроллеры Marvell 88E8052 и Marvell 88E8053, один интерфейс IEEE1394 и два интерфейса PS/2 для подключения мыши и клавиатуры. Ещё один интерфейс IEEE1394 и 6 портов USB 2.0 расположились на самой плате

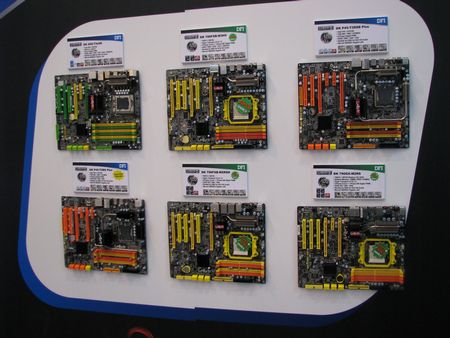

Помимо плат для платформ Intel, компания DFI представила плату серии DK для процессоров AMD Phenom II X3/X4 под названием DFI Lanparty DK 790FXB-M3H5 c поддержкой памяти DDR3 с частотой вплоть до 1600МГц. Плата оснащена тремя слотами PCI, тремя PCI Express 2.0 x16, шестью SATA-II разъёмами, одним IDE каналом, индикатором POST-кодов, четырьмя слотами для оперативной памяти DDR3, четырехфазной системой питания процессора и однофазной цифровой системой питания северного моста. На задней панели расположен гигабитный интерфейс RJ45 на контроллере Marvell 88E8056, шесть интерфейсов USB 2.0, ещё шесть распаяны на плате. К сожалению, на официальном сайте на данный момент отсутствует какая либо информация об этой плате, поэтому я не могу поведать вам о режимах работы видеокарт в тандеме Crossfire X, но я могу с уверенностью сказать, что такая поддержка имеется и скорее всего будет реализована в режиме х8/х8. Фотография материнской платы DK 790FXB-M3H5 (верхний ряд, по центру) и ещё двух всем давно известных плат серии Lanparty DK для процессоров AM2+/AM3 DFI DK 790FXB-M2RSH (нижний ряд, по центру), и DFI DK 790GX-M2RS (нижний ряд, справа) расположена ниже:
Помимо полноразмерных материнских плат был представлен ряд продуктов формата microATX на чипсетах NVIDIA GeForce 9400, AMD 790GX и Intel X58. Этим платам присвоен индекс JR, то есть JunioR. Одна из них — DFI Lanparty JR X58-T3H6, заслужила особого внимания, т.к. это, по сути, та же DFI LANPARTY DK X58-T3eH6, только лишенная двух дополнительных SATA-II портов, одного интерфейса PCI и третьего слота PCI Express 2.0 x16. При этом работа Crossfire X и NVIDIA 3-way SLI организована в режиме x16/x16, возможности оверклокинга, вероятно, остались на уровне старшего брата LANPARTY DK X58-T3eH6.

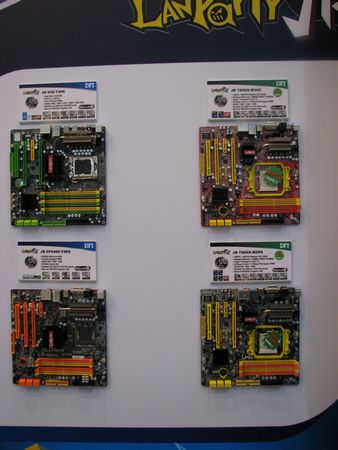

Ещё одна плата формата microATX — DFI Lanparty JR 790GX-M3H5, основана на чипсете AMD 790GX в связке с южным мостом AMD SB750 и встроенной видеокартой Radeon HD3300. Плата поддерживает процессоры AMD Phenom II X3/X4, технологию рендеринга AMD Crossfire (она скорей всего будет работать по схеме 8х/8х), частоту оперативной памяти DDR3 до 1333МГц, имеет четырехфазную схему питания процессора и однофазную схему питания северного моста. Гигабитный сетевой интерфейс RJ45 расположен на задней панели, он реализован с помощью контроллера Marvell 88E8056. Помимо RJ45 на задней панели можно видеть выходы DVI/HDMI, четыре порта USB 2.0. Ещё 4 коннектора для восьми USB 2.0 портов распаяны на плате. Никуда не делись и аудиоинтерфейсы, один коаксиальный аудиовыход RCA S/PDIF, один оптический аудиовыход S/PDIF и два порта PS/2 для клавиатуры и мыши. Плата расположена в верхнем ряду справа на фотографии ниже:
хочу добавить, что в ближайшее время мы сможем получать на тесты абсолютно любые матернские платы DFI, но об этом через несколько дней - прим. DC
Продолжение следует... Завтра вас ждёт последний материал, посвящённый выставке CeBIT.
Выражаю благодарность тестовой лаборатории сайта в лице DC за предоставленный для работы тестовый стенд и приют.
