2. Обзор HIS Radeon HD 3870 X2 2x512Mb (H387X2F1GNP)
Видеокарта от компании HIS поставляется в компактной плоской коробке с указанием модели видеокарты на её лицевой стороне и типов интерфейсов:
На оборотной стороне упаковки приведены подробные технические характеристики новинки, системные требования, а также перечень наград электронных и печатных изданий, полученных продуктами HIS.

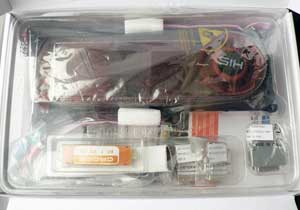

Внутри картонной упаковки находится пластиковая коробка, поделенная на несколько отсеков. В основном располагается видеокарта, а в более мелких и на дне коробки различные аксессуары комплекта поставки:
реклама

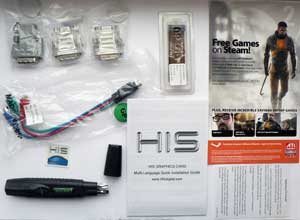

Компоненты, поставляемые вместе с HIS Radeon HD 3870 X2 2x512 Mb, выглядят следующим образом:
Перечислю их слева направо и сверху вниз:
- один переходник HDMI;
- два переходника 15 pin DVI / D-Sub;
- адаптер-разветвитель c S-Video выхода;
- соединительный мостик для CrossFire;
- компакт-диск с драйверами видеокарты;
- наклейка с логотипом HIS;
- многофункциональная отвёртка-фонарик;
- краткая инструкция пользователя по установке видеокарты и драйверов;
- буклет Half-life 2;
- компакт-диск с драйверами видеокарты.
Отвёртка, входящая бонусом в комплект поставки, оснащена оригинальным фонариком и уровнем. Также отмечу, что кабель для подключения дополнительного питания видеокарты в комплекте не прилагается.

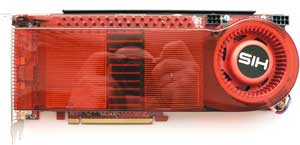

Длина текстолита видеокарты составляет 267 мм и сопоставима с оной у видеокарт GeForce 8800 GTS/GTX/Ultra. Вся лицевая сторона PCB карты закрыта системой охлаждения:
Лишь по наклейке на турбине системы охлаждения можно определить, что перед нами продукт от HIS. В остальном же видеокарта является полным референсом ATI Radeon HD 3870 X2. Ярко-красный цвет, так и остался отличительной особенностью продуктов ATI и AMD.
реклама

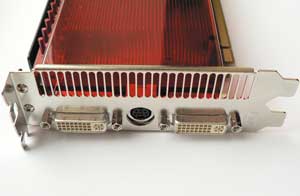

В плане интерфейсов в сравнении с ATI Radeon HD 3870 ничего не изменилось: два DVI-I (dual-link) выхода и TV-выход совмещены с решёткой видеокарты для выброса нагретого воздуха из корпуса системного блока:

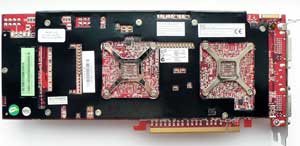

Оборотная сторона PCВ видеокарты частично закрыта металлической пластиной:
Верхний край этой пластины загнут на 90 градусов и закрывает собой практически весь верхний торец PCB, оставляя открытым доступ к разъёму для объединения сразу же двух таких видеокарт в режим CrossFireX:

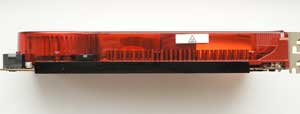

При этом толщина видеокарты составляет 32 мм, поэтому Radeon HD 3870 X2 перекрывает только соседний PCI-слот на материнской плате.

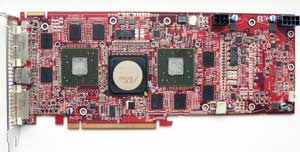

Без системы охлаждения видеокарта выглядит следующим образом:

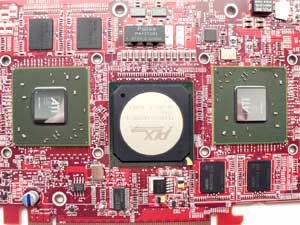

Между парой графических процессоров уютно разместился чип PLX PEX8547, выполняющий роль коммутатора шины PCI-Express, но поддерживающий только лишь её первую версию 1.0:

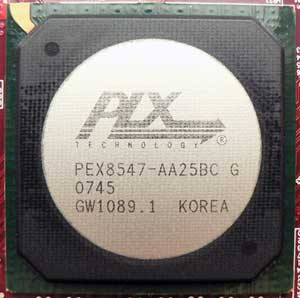

Микросхема, выпущенная в Корее на 45 неделе прошлого года, позволяет двум графическим процессорам взаимодействовать друг с другом напрямую. Сейчас в сети появилась хоть и непроверенная, но никем и не опровергнутая информация о подготовке к выпуску видеокарт Radeon HD 3870 X2 с микросхемой PLX, поддерживающей PCI-Express 2.0. Правда, до сравнительного тестирования сложно сказать, как именно повлияет это нововведение на производительность флагмана от AMD.
Пара графических процессоров установлена на одном уровне относительно горизонтальной оси:
Тем не менее, располагаются они достаточно компактно. Инженерам AMD удалось добиться этого, благодаря двустороннему размещению микросхем памяти видеокарты:
реклама

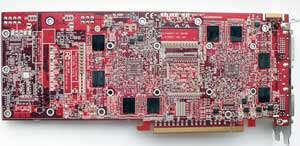

На задней силовой части платы нет привычных глазу электролитических конденсаторов:

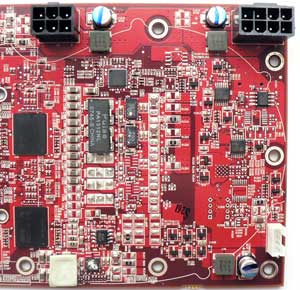

Два разъёма для подключения дополнительного питания видеокарты установлены в верхней части PCB и в очень неудобном положении, так как подключать шлейфы питания с лицевой стороны платы куда менее удобно, чем, например, с торца её заднего края. Один из разъёмов восьмиконтактный, хотя видеокарта прекрасно функционирует и с двумя подключенными шестипиновыми разъёмами, правда о вкладке в драйверах Catalyst, отвечающей за разгон видеокарты, придется в этом случае забыть. Невелика потеря.

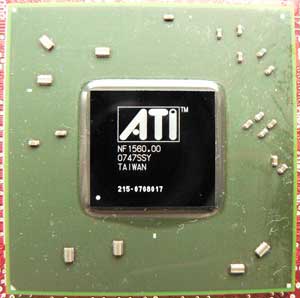

Графические процессоры HIS Radeon HD 3870 X2 идентичны даже до последнего символа маркировки и оба выпущены на 47 неделе 2007 года:
Номинальная частота обоих GPU в 3D-режиме одинакова и составляет 825 МГц, что на 50 МГц выше чем у Radeon HD 3870. При работе в 2D-режиме частоты графических процессоров снижаются до 297 МГц. Чипы не оснащены защитными рамками, поэтому при снятии референсной, либо установке альтернативных систем охлаждения, оверклокерам необходимо проявлять аккуратность и выдержку, помноженную на два.
На каждый из графических процессоров приходится по 512 Мб видеопамяти стандарта GDDR3, но законы математики здесь уступают принципам работы двухпроцессорных GPU-систем, поэтому утверждать, что видеокарта оснащена 1024 Мб видеопамяти, по меньшей степени некорректно. Микросхемы памяти произведены компанией Samsung:
Их маркировка K4J52324QE-BJ1A, а номинальное время доступа составляет 1.0 нс при теоретической эффективной частоте в 2000 МГц. Тем не менее, память Radeon HD 3870 X2 функционирует на 1800 МГц, что теперь уже существенно ниже, чем у Radeon HD 3870 (2250 МГц).
Посмотрим теперь на систему охлаждения видеокарты:

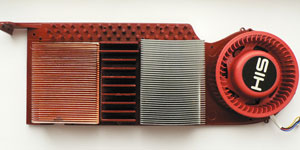

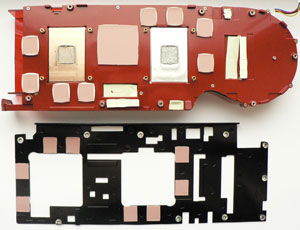

С оборотной стороны установлена металлическая пластина, о которой я говорил выше и которая контактирует лишь с чипами памяти видеокарты через термопрокладки. С лицевой же стороны основой является толстая алюминиевая пластина с игольчатым радиатором в её верхней части. Эта пластина контактирует с чипами памяти видеокарты, а также с силовыми элементами PCB и микросхемой PLX. С графических процессоров тепловой поток снимается двумя радиаторами, причем правый (или ближний к турбине) полностью выполнен из алюминия, а левый полностью медный:
Возможно, такой подход к организации охлаждения GPU является следствием стремления к снижению веса и без того слишком тяжелой карты, а может быть на это повлияла и близость алюминиевого радиатора к турбине, например. Кстати, по отзывам владельцев Radeon HD 3870 X2 от компании MSI, оба радиатора на этой карте медные. Кроме того, как нам подтвердили в компании HIS, с одним медным и с одним алюминиевым радиатором поставлялось не более двух первых партий видеокарт. В настоящее время все Radeon HD 3870 X2, выполненные по референсному дизайну, оснащены двумя медными радиаторами.
Теперь посмотрим на температурный режим видеокарты, который был проверен в закрытом корпусе системного блока посредством десятикратного прогона бенчмарка Firefly Forest из синтетического графического бенчмарка 3DMark 2006 в разрешении 1920 х 1200 с активированным полноэкранным сглаживанием степени 4х и анизотропной фильтрацией уровня 16х. Сначала ознакомимся с результатами тестирования в автоматическом режиме работы турбины:
GPU 1
|
GPU 2
|
---|
Как видно по графикам мониторинга, разница в температуре между графическими процессорами составляет лишь два градуса Цельсия, а максимальная температура достигает только 82 градусов. И это при том, что в автоматическом режиме турбина функционирует около 38~44 % от своей максимальной мощности. Стит отметить, что температура окружения видеокарты очень высокая и превысила отметку в 100 градусов Цельсия.

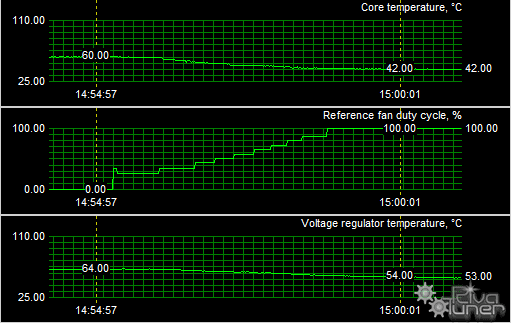

Далее на очереди результаты тестирования температурного режима Radeon HD 3870 X2 в режиме максимальных оборотов турбины (100 %):
GPU 1
|
GPU 2
|
---|
Ну что же, мы можем наблюдать существенное снижение как температур обоих GPU, так и температуры окружения платы. Кстати, скорость вращения турбины регулируется ступенчато с шагом в 7 %:

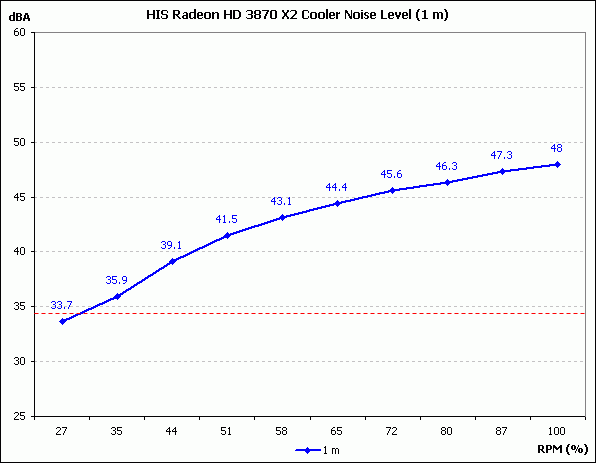

Теперь об уровне шума референсной системы охлаждения. Как мы измеряем - вы прекрасно знаете по уже порядком надоевшим даже мне самому статьям о различных системах охлаждения, поэтому останавливаться ещё раз здесь на методике не буду. По результатам измерений был построен следующий график:
Красной пунктирной линией отмечен субъективно комфортный уровень шума в 34.5 дБА. Как видно по графику уровня шума турбины, приемлемым для постоянного использования является скорость вращения турбины на минимальных 27 % её мощности. Уже на следующей ступеньке в 35 % видеокарта становится отчетливо слышна на фоне тихого системного блока, а на 44 % долго выносить этот вой уже нельзя. Ситуация усугубляется ещё и тем, что альтернативных систем охлаждения для Radeon HD 3870 X2 на рынке пока не замечено, хотя, к примеру, компания GeCube имеет в своем ассортименте видеокарту с разительно отличающимся от референса кулером.

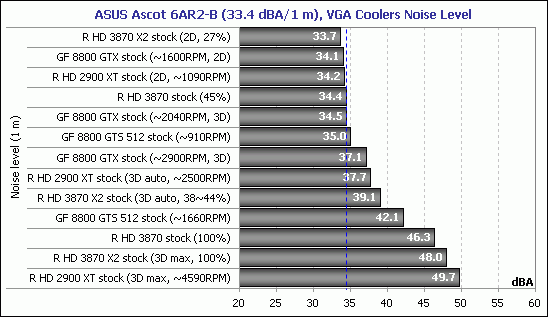

А вот как выглядит уровень шума Radeon HD 3870 X2 на фоне других видеокарт:
Как видно по результатам измерений, в 2D-режиме референсная система охлаждения Radeon HD 3870 X2 является одной из самых тихих, что немаловажно. В то же время, стоит только запустить игру или другое 3D-приложение, как турбина повышает свои обороты и функционирует на 38~44 % своей мощности, достигая совершенно некомфортных 39.1 дБА. Отмечу, что в автоматическом режиме турбины систем охлаждения GeForce 8800 GTS и GTX функционируют тише.
Измерение энергопотребления системы в целом (без учёта потребления монитора) с различными установленными видеокартами осуществлялось с помощью многофункциональной панели Zalman ZM-MFC2. Здесь необходимо отметить, что уже не один пользователь Zalman ZM-MFC2 отзывался о большой погрешности измерения энергопотребления системы с помощью данной панели. Однако, как мне кажется, нас с вами в контексте сегодняшней статьи интересует не столько пиковая потребляемая мощность, а разница в потреблении между тестируемыми видеокартами. Уверен, что если погрешность измерения и присутствует, то она одинакова для каждой видеокарты, а значит вполне подходит для сравнения их по потребляемой мощности между собой.

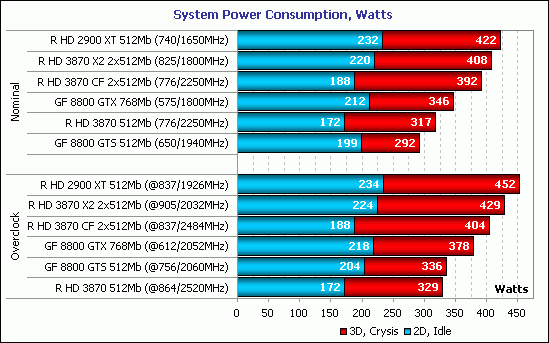

Измерение производилось в 2D-режиме, при обычной работе в Word или Internet-серфинге, а также в 3D–режиме, нагрузка в котором создавалась с помощью четырёхкратного бенчмарка видеокарты в игре Crysis (DX10) в разрешении 1900 х 1200 без методик улучшения качества графики. Технологии энергосбережения центрального процессора были активированы. Результаты энергопотребления всего системного блока, подробную конфигурацию которого вы найдётё ниже, но с разными видеокартами представлены вашему вниманию на следующей диаграмме:
Что интересно, система с двухчиповой Radeon HD 3870 X2 потребляет электроэнергии даже меньше чем Radeon HD 2900 XT 512 Мб и немногим больше, чем CrossFire связка из двух видеокарт Radeon HD 3870.
В завершение данного раздела сегодняшней статьи напомню, что рекомендованная стоимость Radeon HD 3870 X2 заявлена на уроне 449 долларов США (~10500 руб.), тогда как в настоящее время в рознице видеокарта предлагается по цене от 12500 рублей.
