Интерьер
Итак, наконец-таки настал момент снять боковые стенки корпуса и продемонстрировать вам фотографии внутреннего пространства и элементов. В случае с моделями YY-5605 и YY-5604 (напомню: их шасси конструктивно одинаково, поэтому рассматривать будем на примере одной модели) внимание сразу привлекает коробочка с аксессуарами и пластиковая корзина вентилятора, благодаря своей ярко-фиолетовой окраске.

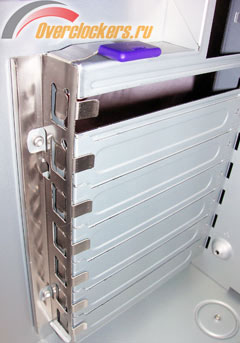

Можно так же отметить, что отсеки под жесткие диски развернуты на 90 градусов относительно передней панели корпуса. А вот как выглядит система крепления плат расширения:
Чтобы снять удерживающую планку, необходимо отжать рычаг вверх, после установки платы приложить ее обратно, слегка надавить, и все готово. Теперь рассмотрим корзину для установки вентиляторов:
реклама
Кому-то может быть понравится такой вариант крепления, но мне кажется, что можно было обойтись болтами, так как пластиковый гриль будет создавать дополнительное сопротивление воздушному потоку. Конечно, таким образом удается добиться “tool-less” установки, но с другой стороны не могу назвать ее очень удобной, ввиду необходимости приложения некоторых усилий, чтобы выдавить пластиковые крючки.
Приятным фактом является то, что корпуса YY поставляются с блоками питания фирмы Delta, которые неплохо успели зарекомендовать себя и используются такими крупными производителями готовых систем как HP. В моделях YY-56хх был установлен блок питания GPS-550AB-B мощностью 550 Ватт. Данные блоки питания обладают активным PFC и имеют набор всех необходимых коннекторов для современных комплектующих. Остальные заявленные характеристики можно почерпнуть из стикера, наклеенного на БП:
И, несмотря на то, что при тестировании корпусов я заменял БП на FSP Kingcraft 1000w, затем мной было проверено, что данный БП также прекрасно справился с используемой для тестов конфигурацией. Я считаю, что большинство пользователей данных корпусов могут не заменять штатный БП на другую модель от стороннего производителя, так как поставляемого в комплекте блока, как по мощности, так и по характеристикам хватит для большинства современных систем. Исключением, пожалуй, могут стать лишь системы с самыми мощными видеокартами в SLI и Crossfire конфигурациях или со множеством жестких дисков, четырехъядерными процессорами и сильным разгоном.

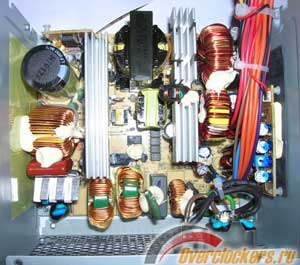

Для интересующихся приведу фотографии начинки БП:
реклама
Мы немного увлеклись блоком питания, вернемся к рассмотрению внутреннего устройства корпуса.

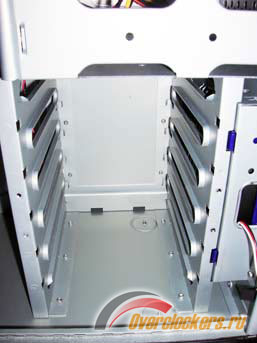

Он предоставляет 5 мест для установки жестких дисков. Для их охлаждения используется находящейся рядом на передней панели 120мм вентилятор. Жесткие диски устанавливаются при помощи салазок из комплекта, которые дополнительно могут быть закреплены с помощью болтов с широкой шляпкой. После установки накопителей на салазки осуществлять их монтаж и демонтаж удобно.
А вот для монтажа оптических приводов или других устройств в 5.25 дюймовые отсеки сначала необходимо снять лицевую панель корпуса. Для этого отжимаем пластиковые зубцы, расположенные по периметру:
После чего аккуратно снимаем панель (зубцы со второй стороны открепятся сами).

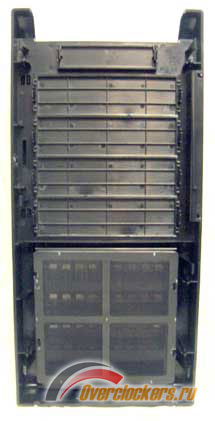

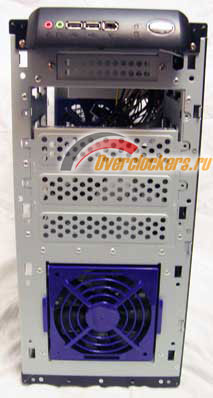

Как мы видим: напротив вентилятора на передней панели имеется антипылевой фильтр, который легко снимается для чистки. А так же пластиковые заглушки для отсеков, которые удаляются путем нажатия на крепления по их бокам. Вот так выглядит шасси без декоративной “облицовки”:

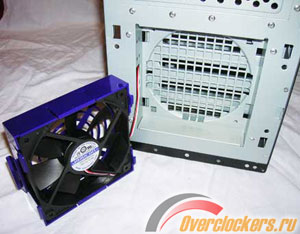

Снизу мы видим пластиковую корзину под вентилятор, аналогичную расположенной в задней части корпуса. Правда, с этой работать немного приятнее и легче.
Непосредственно за ней находятся вентиляционные отверстия, через которые поступает свежий воздух к жестким дискам.
Для установки 5.25 приводов также применяются салазки из комплекта, после чего процедура монтажа и демонтажа не вызывает трудностей. Однако, нельзя назвать удобным то, что для удаления или добавления устройства придется каждый раз снимать переднюю панель корпуса (но это, конечно, не отнимет много времени, да и процедуры такие производится обычно нечасто).
Таким образом, шасси позволяет установить: четыре 5.25 дюймовых устройств, один 3.5 дюймовый дисковод и до пяти 3.5" накопителей.

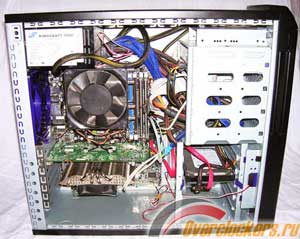

Напоследок приведу фотографии системы в сборе (красивая укладка проводов не производилась):
реклама
Внесу маленький комментарий, что на верхней части корпуса над БП располагается специальная стойка для дополнительной фиксации и поглощения вибраций. Однако, при использовании габаритного супер-кулера Thermalright SI-128 возникли проблемы с фиксацией БП на болты (просто не удалось совместить отверстия). Нельзя сказать, что в этом виноват корпус, но выхода избежать этой проблемы два: либо не использовать габаритные системы охлаждения, выступающие за пределы материнской платы, либо немного увеличить высоту корпуса (можно также сместить расположение материнской платы внутри шасси немного ниже, чтобы между ней и блоком питания оставалось больше свободного пространства). Так, чтобы блок питания словно лежал на небольшой подпорке, предоставляемой шасси и на кулере. К моему удивлению, тот же блок и систему охлаждения удалось установить во вторую модель меньшего размера, использовав нормальную фиксацию с помощью шурупов. После этого появились размышления о том, что можно было корректно поставить БП и в шасси YY-56хх, немного сточив находящуюся сверху ножку (ту самую, что по моим догадкам служит для дополнительной фиксации блока и поглощения вибраций). Так как у YY-57хх эта ножка отсутствует, то при меньших размерах корпуса он, хоть и вплотную, но уместил данные компоненты.
Перейдем к осмотру модели YY-5704. Как мы видим, тут конструкция слегка упрощена, но незначительно. Жесткие диски теперь устанавливаются без салазок, в принципе их можно просто вставить на специальные полозья и вообще не закреплять, но во избежание лишних вибраций и случайного скольжения дисков (скажем, во время переноса) можно использовать болты с крупной шляпкой для их фиксации, аналогичные тем, которыми закрепляется боковая стенка у предыдущих моделей.

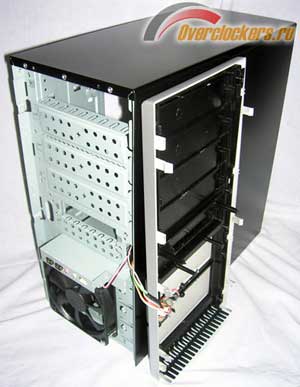

Как уже отмечалось ранее, фиксатор плат расширения вынесен на наружную часть корпуса, а о механизме его работы я уже рассказал. Для установки устройств 5.25 дюйма и флоппи-дисководов по-прежнему необходимо демонтировать переднюю стенку. Она снимается также как на прошлых моделях. После чего убираем пластиковую заглушку и металлическую, если необходимо, и просто вставляем привод, фиксируя его вместо болтов специальным клапаном, который и выполняет их функцию.
Жаль, что клапан только один на каждое устройство, так что если вы захотите дополнительно зафиксировать привод, вам все-таки придется прибегнуть к использованию отвертки и винтиков.
Также можно заметить, что у этой модели корпуса отсутствуют пластиковые корзины для вентиляторов. Вентилятор монтируется с помощью двух длинных болтов. Пропал с передней панели и антипылевой фильтр, присутствовавший в серии YY-56xx.

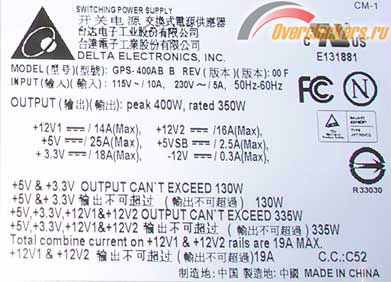

Чуть не забыл упомянуть про блок питания. В нашем корпусе был установлен БП Delta GPS-400AB B с пиковой мощностью 400 Ватт и номинальной 350 Ватт.
Данный блок чуть более простой, чем те, что мы видели в старших моделях, и не имеет Acitve PFC. Однако он неплохо подойдет для использования в системах, ориентированных на офисную работу, серфинг в интернете, просмотр видео и т.д. Иными словами для всех систем, где не используются топовые комплектующие, и которые не ориентированы на сложные расчеты или игровые приложения, этого блока питания будет вполне достаточно.

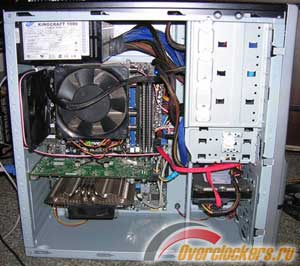

Так выглядит собранная система во втором корпусе:
Методика тестирования
Для тестирования корпусов использовался тестовый стенд следующей конфигурации:
- Процессор: Core2Duo E6600 @ 3700 Мгц
- Материнская плата: EVGA 122-CK-NF68-AR (680i)
- Видеокарта: NVIDIA PCI-E MSI 6800 GS 256mb
- Память: Corsair Dominator TWIN2X2048-9136C5D
- Охлаждение процессора: Thermalright SI-128 (с промышленным 120мм вентилятором Sunon)
- Охлаждение видеокарты: Thermalright HR-03 (с 80мм вентилятором Thermaltake)
- Жесткий диск: SATA Seagate Barracuda 7200.9 200 Гб
- Блок питания: FSP Kingcraft 1000w
При этом процессор E6600 был разогнан до частоты 3700МГЦ при напряжении 1.45в, кроме этого в BIOS материнской памяти были выставлены следующие напряжения NB 1.5в, vMem 2.3в. Память работала на штатных для нее настройках.
Во время тестирования использовались следующие программы: SpeedFan 4.33, 3dMark 06 и wPrime 1.54 - тест 1024m, RivaTuner 2.06.
Основной набор температур при нагрузке снимался по значениям, зафиксированным при прохождении теста Wprime 1024m, для видеокарты подставлялись температуры, зафиксированные после 5-ти кратного прогона теста FireFly Forest из 3dMark06. Мониторинг температур видеокарты осуществлялся с помощью RivaTuner, все основные показания считывались с датчиков, определенных программой SpeedFan, и имеют соответствующую пометку на диаграмме SF. Температура воздуха в комнате во время тестирования составляла 24-25 градусов и так же, как и температуры выхлопного воздуха из системного блока, замерялась с помощью мультиметра и термпопары. Для получения температур под нагрузкой для жесткого диска использовалось многократное перемещение 3-х папок одновременно (емкость по 2-10 Гб) с одного раздела на другой. Результаты для YY-5605, YY-5604 должны получиться почти идентичными ввиду одинаковой конструкции шасси, за исключением формы передней панели, поэтому приводим их под одним обозначением на диаграмме (в целях удобочитаемости). Также для сравнения с близкими к идеальным показаниям температур приводятся результаты тестирования системы на открытом стенде при свободном доступе воздуха к системе. При этом отсутствует выхлопной вентилятор корпуса, а для охлаждения жесткого диска использовался все тот же 120мм вентилятор, поставленный рядом. В виду того, что в составе тестовой системы использовался кулер, отличный от BOX, воздуховоды с боковых стенок корпусов были удалены, иначе было бы невозможным закрыть корпуса.
Результаты тестирования

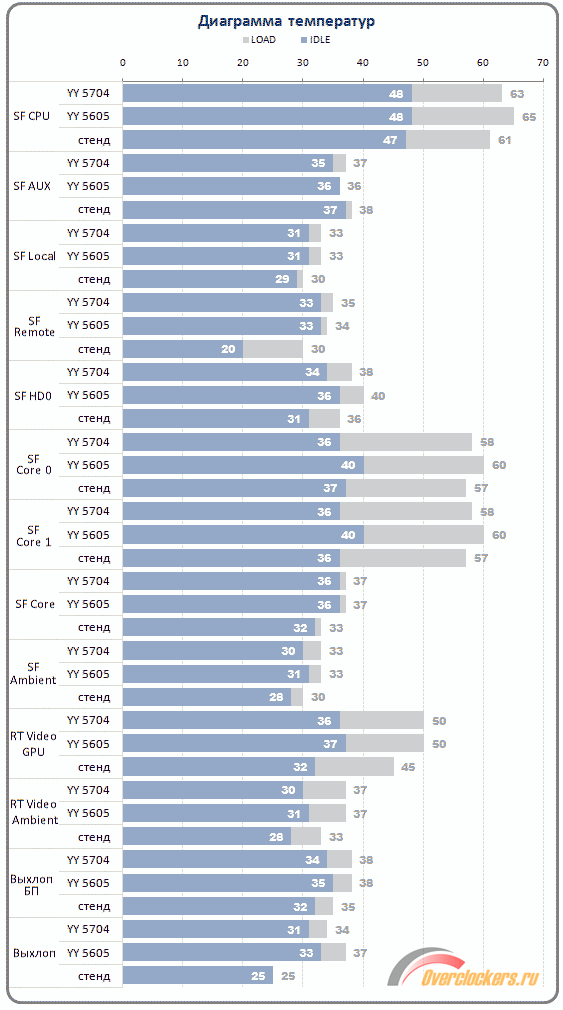

По результатам тестов видно, что корпуса YY отлично справляются с задачей охлаждения комплектующих и лишь немного проигрывают системе, собранной на открытом стенде (учтем, что в корпусе использовался еще один вытяжной вентилятор рядом с процессорным кулером). То, что модели YY-56xx в температурах процессорного ядра немного проигрывают более простой модели YY-5704 обусловлено, на мой взгляд, ситуацией с установкой БП и его опорой на процессорный кулер. Из-за дополнительного бокового давления кулер хуже контактировал с поверхностью процессора, поэтому мы и получили большие температуры.
Заключение
Корпуса YY получились довольно удачными, и я уверен, что они найдут место в своей ценовой категории. Они хорошо справляются с задачей охлаждения комплектующих, имеют жесткую конструкцию и поставляются в комплекте с неплохими блоками питания. Приятным моментом является наличие антипылевых фильтров, а модель YY-5605 также порадовала приятным дизайном. Впрочем, два остальных рассмотренных нами корпуса так же оставляют приятное впечатление, просто их дизайн более стандартен. Из недостатков можно отметить ограниченную совместимость суперкулеров и данных корпусов, вам заранее стоит проверить габариты системы охлаждения, чтобы затем не возникало проблем при ее установке в корпус. Thermalright SI-128 удалось поставить лишь в одном положении, и то все прошло не так гладко, как хотелось бы. Резюмируя, можно сказать, что у YY получились неплохие корпуса для своей ценовой категории.
