Biostar TP35D3-A7 Deluxe
Полагаю, что в настоящий момент основными потребителями материнских плат с поддержкой DDR3 и соответствующих модулей памяти являются в основном тестеры. И ещё те далёкие от компьютеров пользователи, которые не знают, что приобретают сравнимое с DDR2 или даже меньшее быстродействие по более высоким ценам. Однако ближайшее будущее именно за этим типом памяти, поэтому не лишним будет ознакомиться с текущей ситуацией. На очереди флагманская материнская плата Biostar на чипсете Intel P35 Express – TP35D3-A7 Deluxe.
- Упаковка и комплектность
Коробка, в которую упакована плата, выглядит точно так же, как и у младшей сестры, но она заметно крупнее и снабжена ручкой для переноски.
Увеличенные габариты обещают нам более богатую комплектацию и это действительно так. Помимо руководства и CD-диска с драйверами и утилитами к материнской плате прилагается "круглый" IDE-кабель, FDD-шлейф, шесть кабелей SATA, такое же количество переходников для подключения питания и заглушка для задней панели (I/O Shield). Особо хотелось бы отметить наличие полезного, но редко встречающегося аксессуара – планки с оптическим и коаксиальным SPDIF.
- Дизайн и возможности
реклама
Даже беглый взгляд на материнскую плату Biostar TP35D3-A7 Deluxe позволяет понять, что производитель возлагает на неё особые надежды. Это старшая модель, своеобразное "лицо" компании.
Должен сказать, что личико получилось очень даже симпатичным. В отличие от предыдущей модели, дизайн платы Biostar TP35D3-A7 Deluxe близок к идеальному, разве что слоты памяти опущены низко и находятся слишком близко к видеокарте.

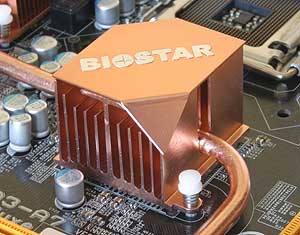

Система охлаждения чипсета использует две тепловые трубки. Первая – очень длинная, она начинается у теплосъёмника южного моста и проходит сквозь основание радиатора северного.
Заканчивается трубка на одном из радиаторов, установленных на транзисторах MOSFET. Здесь берёт начало другая трубка, соединяющая оба радиатора. Во время работы платы Biostar TP35D3-A7 Deluxe все радиаторы заметно нагреваются, имеют примерно одинаковую температуру, что говорит о высоком качестве системы охлаждения.
реклама

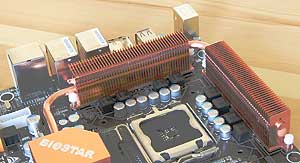

Процессор питается от восьмиконтактного разъёма ATX12V, схема питания процессора расширена до восьми фаз и включает, как и вся плата Biostar TP35D3-A7 Deluxe, исключительно твердотельные конденсаторы.

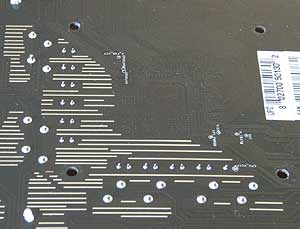

На обратной стороне платы выступающие элементы имеются, но в стороне, а не прямо под процессорным сокетом, так что вряд ли они помешают установке крупногабаритных кулеров, использующих backplate.

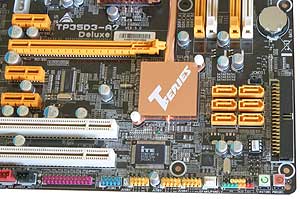

В отличие от младшей сестры, плата Biostar TP35D3-A7 Deluxe использует южный мост ICH9R с поддержкой RAID-массивов, а количество Serial ATA разъёмов увеличено до шести. Кнопки включения и Reset стали светящимися, цветовая кодировка коннекторов передней панели сохранилась, разъём IDE приобрёл удобное "лежачее" положение. Здесь же находятся разъёмы COM и LPT, поскольку на заднюю панель они не выведены.

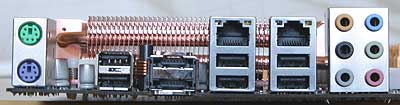

Сзади помимо разъёмов для клавиатуры и мыши, шести USB, двух сетевых RJ45 и шести звуковых коннекторов мы видим пару разъёмов eSATA.

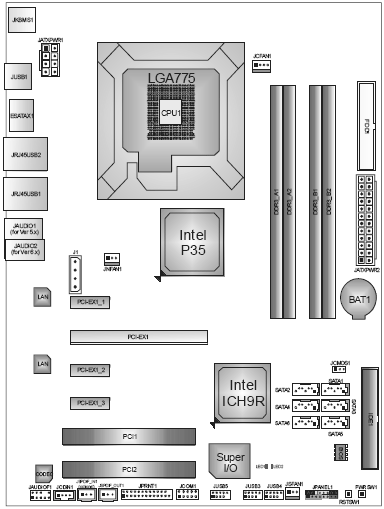

Обратите внимание, что даже разъём FDD расположен на своём "классическом" месте. Можно пожурить Biostar за наличие всего лишь трёх коннекторов для подключения вентиляторов и лишь за два разъёма PCI, но в целом, на мой взгляд, плата Biostar TP35D3-A7 Deluxe выглядит просто великолепно.
- Спецификации

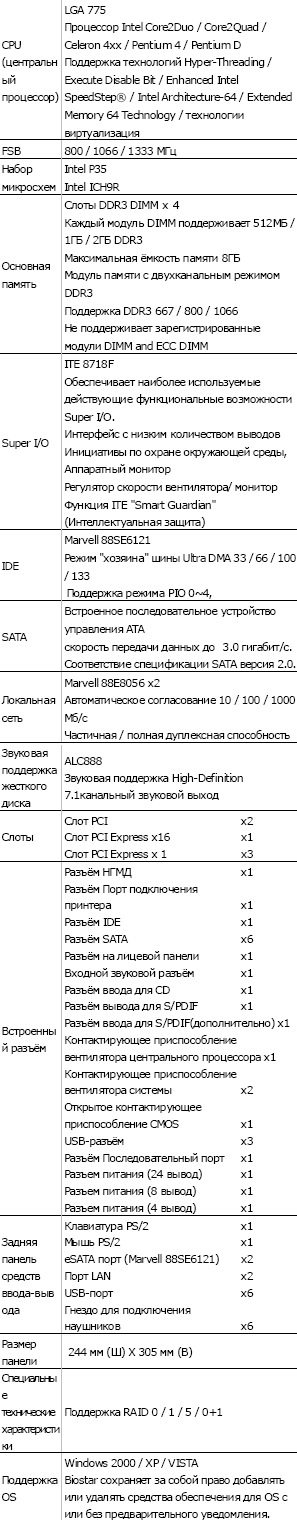

Традиционная таблица с перечнем технических характеристик дополняет и суммирует наши знания о материнской плате Biostar TP35D3-A7 Deluxe ver.5.0.
- Возможности BIOS
Поскольку мы уже достаточно подробно ознакомились с возможностями BIOS материнских плат Biostar, на этот раз обойдёмся более кратким описанием, заостряя внимание лишь на отличиях.

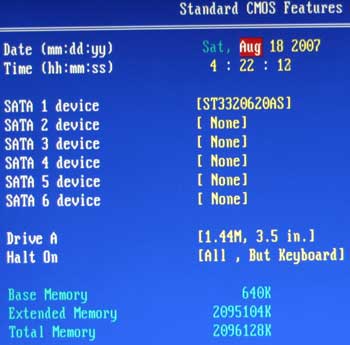

Материнская плата Biostar TP35D3-A7 Deluxe поступила к нам с версией BIOS от 31.05, а на сайте уже имелась новая, датированная 15.06. На этот раз всё обошлось без подвохов, новая версия была действительно новой, но сюрпризы встретились немедленно. Старая ревизия BIOS демонстрировала вполне стандартное окно Standard CMOS Features.
реклама

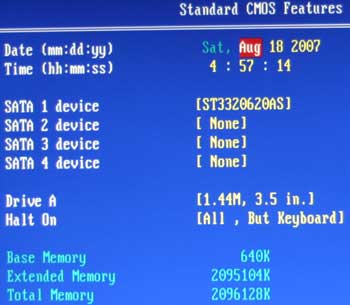

В связи с традициями сезона в новой версии не обошлось без исчезновений – пропало два порта Serial ATA.

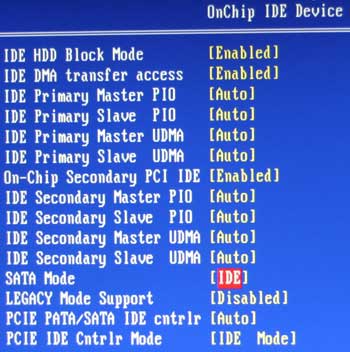

В отличие от младшей сестры у платы Biostar TP35D3-A7 Deluxe имеется возможность выбора режима работы SATA-дисков.

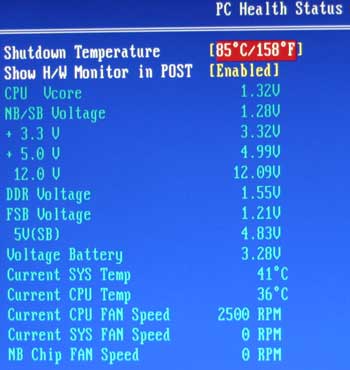

Функцию регулировки скорости вращения процессорного вентилятора от греха подальше не стали даже включать в раздел PC Health Status, но остальные параметры остались прежними.

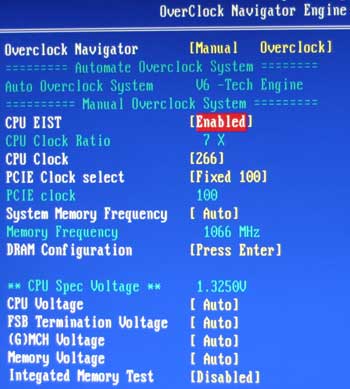

Возможности раздела OverClock Navigator Engine тоже остались практически неизменными, только верхняя граница FSB опустилась до 600 МГц, а на память можно подать до +0.35 В с шагом 0.05 В.

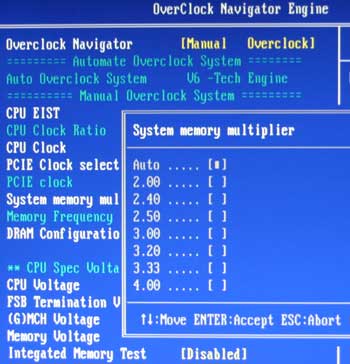

В старой версии BIOS можно было установить память на частоту 677 (667), 800 или 1066 МГц. В новой версии частота памяти устанавливается с помощью коэффициентов, причём их количество существенно увеличилось.

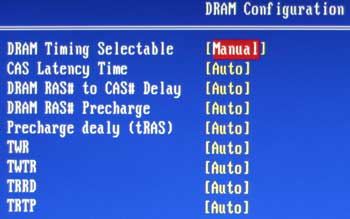

Остаётся лишь добавить, что тайминги памяти по-прежнему можно устанавливать независимо друг от друга, и я сразу убедился, что интервалы их изменения ничуть не урезаны.
В остальном возможности BIOS материнской платы Biostar TP35D3-A7 Deluxe точно такие же, как и у Biostar TP35D2-A7.
- Разгон
Эксперименты по выяснению оверклокерских возможностей материнской платы Biostar TP35D3-A7 Deluxe были начаты с новой версией BIOS. Однако плата запускалась, но не могла загрузить Windows даже на стартовой частоте 450 МГц. Изучение данных мониторинга в разделе PC Health Status показало, что напряжение на процессоре не поднимается и остаётся номинальным. Не желая возиться с очередной нестабильной версией BIOS, которая "теряет" Serial ATA и неспособна увеличить Vcore, я, как это не раз бывало с предыдущей платой, вернулся к старой версии BIOS. C ней всё оказалось только хуже, хотя все напряжения соответствовали установленным. Плата не смогла стартовать на частоте FSB 450 МГц, 430 МГц и 410 МГц. На 390 МГц она, наконец, запустилась, но Windows так и не загрузила.
Я прошу прощения, но мне срочно нужен таймаут продолжительностью не менее пары месяцев, чтобы восстановить душевное равновесие, прежде чем я снова смогу без нервной дрожи в руках приступить к тестированию материнских плат Biostar.
Выводы
Парадоксально, но в заключении я собираюсь хвалить, а не ругать Biostar. Разумеется, обе материнские платы продемонстрировали удивительную нестабильность в разгоне и ряд занимательных фокусов с исчезновениями. Очень жаль, что из-за некорректной реализации их явные достоинства превратились в столь же очевидные недостатки. Вместе с тем, сегодня я не знаю ни одной другой компании, помимо Biostar, которая так старалась бы изменить свой имидж, добавить новых функций и потребительских качеств в свои продукты. Понятно, что мы судим не по вложенным усилиям, а по результатам, которые у Biostar пока неудовлетворительны, но подобные стремления нужно всячески поощрять. Я считаю, что это ненормально, когда материнские платы лишь одного производителя можно почти не глядя рекомендовать к приобретению, а все остальные лишь с рядом оговорок: эта плата плохо разгоняет процессоры, эта некорректно работает с памятью, на эту не все системы охлаждения установишь и так далее. Искренне надеюсь, что со временем у Biostar всё получится и материнские платы компании займут достойное место среди конкурентов. Пока же их можно рекомендовать только в качестве теста на крепость нервов, как средство для проверки устойчивости психики к непредвиденным воздействиям, но ни в коем случае не как материнские платы для оверклокеров.
