Эта статья была прислана на наш второй конкурс.
Вместо вступления...
Ночь, интернет, тишина, разорванная гудением кулера...
Утро, суббота, около 9..., отец с предложением о покупке нового железа, а старенький, убитый разгоном Дурон переедет доживать свой век в соседнюю комнату для тихой работы под присмотром сестры...
Взгляд под микроскопом или что мы купили?
реклама
После экскурсии по компьютерным магазинам нашего города к вечеру получился следующий набор:
- MB. (DFI AD77 INFINITY rev.B+)
- CPU. Athlon XP1700+ (1466Mhz, AXDA1700DUT3C, JIUCB0251SPMW)
- DDR. 256Mb PC3200 Winbond (7M8RE-SA)
- Video. GeForce4 MX440 64Mb TV-out no name
Отдышавшись с дороги, приступаем к более детальному осмотру. С процессором мне можно сказать повезло. Вначале хотел приобрести 1600+, но в одном магазинчике за те же деньги приобрёл 1700+. При это продавец сказал, что гарантию в 6 месяцев на процессор он даст только в том случае, если я принесу им материнскую плату с кулером и они сами его установят, иначе мне придётся довольствоваться 3 днями, чем я и воспользовался, бегать и искать другой процессор было некогда - магазины грозили закрыться. Поэтому, не долго думая, Athlon перешел в мои владения и только дома я увидел, что коэффициент у него не заблокирован и степпинг B...
С видеокарточкой прокол вышел, недоглядел и получил за это по рукам :). GF4 MX440 64MB noname, PowerStrip показал 270-GPU/364-MEM DDR. Рекомендации NVIDIA наверное и в глаза не видели там, где видеокарточку спаяли, хотя на карте стоят модули памяти Hynix 4ns, что соответствует примерно 250(500) МГц.
Коробка под материнскую плату довольно яркая.
Открыв коробку, обнаруживаем две книжки: одна по самой плате, другая по RAID контроллеру на пяти языках, два шлейфа ATA/133, один для флоппика и один для Serial ATA, планку с двумя выносными USB 2.0/1.1 портами и планку с двумя 1394a портами, дискету с драйверами для RAID и компашку с драйверами для материнской платы.
Плата:
реклама

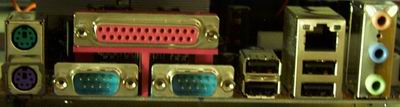

Итак, плата собрана на чипсете от VIA: северный мост - KT400 и южный - VT8235CD. Поддерживает все Socket A процессоры AMD начиная с Duron и до Athlon XP 2800+, при прошитом последнем BIOSe с сайта, иначе только до 2200+ (после прошития в BIOSe появляются дополнительные коэффициенты). 4 банка памяти, поддержка до 4GB DDR SDRAM (PC1600, PC2100, PC2700 и PC3200), AGP (1x, 2x, 4x, 8x), встроенный шестиканальный AC'97 кодек (а планки на заднюю панель для оставшихся 4 каналов нет – опционально в мануале написано), сетевой адаптер (10BASE-T и 100BASE-TX) и три 100/200/400 Mb/sec порта IEEE1394. RAID контроллер с RAID 0&RAID 1, поддержка интерфейсов ATA/33, ATA/66, ATA/100, ATA/133 плюс к этому на плате присутствует разъем для Serial ATA, спецификации 1.0 (скорость передачи 1.5 Gbps). Шесть разъемов USB 1.1&2.0 четыре на материнской плате и два в виде заглушки на заднюю панель.
Такое количество USB портов в принципе делает ненужными COM и LPT, хотя они тоже присутствуют на плате наверно как дань прошлому для поддержки старого оборудования у пользователей.
Дизайн платы не очень удачен. Плата имеет довольно-таки большие размеры и её установка в некоторые корпуса может вызвать трудности. Разъём питания находится ровно посередине платы, что ухудшает вентиляцию внутри закрытого корпуса, а так же есть некоторые неудобства при установке/снятии системы охлаждения процессора и модулей памяти. Разъём для подключения планки IEEE 1394a находится в самом дальнем нижнем углу и установить её, не вынимая из самого нижнего слота PCI карточку, невозможно.
Для перехода со встроенной звуковой карты на внешнюю приходится переставлять два джампера, один из которых находится между 1 и 2 PCI слотами, а второй джампер под 5.
Подспорьем в работе оверклокера являются четыре красных светодиода, весело перемигивающихся при POSTe. И ещё два, предупреждающих о поданном питании на DIMM и слоты PCI.
Плюс к этому маленький встроенный динамик, который своим писком оповещает о различного рода неполадках.
BIOS
Настройки BIOS (от 02.03.2003) довольно типичные:
- CPU Vcore [1.100 – 2.00] с шагом 0,025
- DIMM Voltage [Auto, 2.5, 2.63]
- AGP Voltage [Auto, 1.5, 1.6, 1.7, 1.8]
- Chipset Voltage [Auto, 2.5, 2.6, 2.7, 2.8]
- CPU Ratio [5, 5.5, 6, 6.5, 7, 7.5, 8, 8.5, 9, 9.5, 10, 10.5, 11, 11.5, 12,13, 13.5, 14, 15, 16, 16.5, 17, 18, 19, 20, 21, 22.5]
И то, что относится к настройкам памяти (с такими настройками и проводились тесты):
реклама
Тайминги памяти можно устанавливать в трёх режимах: Manual, By SPD и Performance (последний BIOS от 13.02.2003 с сайта DFI, в предыдущей версии были несколько другие опции: Manual, By SPD, Turbo, Ultra). DRAM CAS Latency имеет следующие настройки 3, 2.5, 2, 1.5. По моему мнению, значение 1.5 это лишь уловка и далеко не каждый модуль памяти сможет работать при этом значении. При установке этого значения система не загружалась и пришлось обнулять BIOS.
Перемычками выставляется 100, 133, и 166МГц и из BIOSa соответственно 100-132, 133-165, 166-250 с шагом в 1МГц.
Через тернии к звездам...
Программная часть:
- Windows XP
- Detonator 40.72
- VIA Service Pack 4.46v
- 3DMark 2001 SE
- PCMark 2002
- Quake 3 Arena
- SiSoftware Sandra 2003
Железная часть:
- Материнская плата DFI AD77 Infinity;
- Процессор Athlon XP 1700+ 1466МГц=133*11 (1.6v) @ 2035=185*11 (1.85v);
- Видеокарта GeForce4 MX440 270/364 @ 350/446;
- Жесткий диск IBM Deskstar 120GXP 80 Gb без разгона J;
- Память 256Mb DDR SDRAM PC3200 CL2.5 Winbond (7M8RE-SA)
- Звук Aureal Vortex 8810
Отступление №1
Ёще для разгона старенького Дурона был приобретен Thermaltake Volcano 6CU+, но после первого включения появилось ощущение, что рядом пытается взлететь раненый старый русский пылесос. Покопавшись в закромах был найден АТ БП с которого немедленно снят 80мм вентилятор и установлен вместо семитысячника. Конечно может воздушный поток и не обладал тем напором, что у оригинального, но тишина... Впоследствии 80миллимитровый был заменён на вентилятор от TTC-D5T (38~40CFM и всего 3100rpm).
Отступление №2
Так же небольшую модификацию претерпела система охлаждения на видеокарточке. Причём когда первый раз затягивал гайки, с одной стороны немного больше перетянул, что привело к небольшому, невидимому на глаз перекосу радиатора, вследствии чего даже при небольшом разгоне ядра видеокарты, 290МГц, через 2~3 минуты просмотра фильма начинали бегать по экрану разноцветные полосы и если не успевал немедленно выключить машину, то компьютер намертво зависал. После повторного более аккуратного завинчивания глюки прекратились.
Диапазон частот у этой платы весьма широкий 100-250МГц, поэтому, уменьшив коэффициент до 9, я попробовал увеличивать частоту шины. Первая неприятность получилась там, где меньше всего её ожидал: при установке FSB больше 175МГц переставал работать датчик температуры процессора, но это не смертельно. :) Но как дальше выяснилось, больше 185МГц (360МГц DDR) по шине система переставала быть стабильна даже при установке максимальных напряжений на чипсете, AGP, и памяти и увеличения таймингов памяти. Обидно :(. После ряда экспериментов выяснилось, что при установке частоты шины в 166МГц делитель частоты становится равен 1 и получается синхронная работа FSB и памяти 166 (333МГц CPU)/166 (333МГц DDR SDRAM), а при установке шины на 133МГц получаем асинхронную работу, с коэффициентом 1.5 – 133 (266МГц CPU)/200 (400МГц DDR SDRAM). Причем на материнской плате отсутствует возможности изменения каких-либо делителей вообще, а так же при переразгоне приходилось перемычкой обнулять BIOS за неимением других средств на плате. А было бы приятно. Причём практически всегда генератор FSB даёт слегка заниженные значения -0.06 МГц.
При разгоне я принимал во внимание тот общеизвестный факт, что разгон шиной даёт максимальное быстродействие поэтому и решил использовать максимально стабильную шину в 185МГц. При этом процессор стабильно работал на частоте 2035МГц при 1.85 v. Следующий этап с коэффициентом 11.5, частота процессора равнялась 2127МГц, потерпел фиаско - даже с максимальным напряжением в 2.000 v. Поэтому можно сделать вывод, что частота 2035~2100 МГц является предельной для данного процессора. В итоге частота шины увеличилась на 52МГц (39%) от номинальных 133МГц, а процессора на 568МГц (38.7%).
Несколько слов хочется сказать про стабильность, вернее про проверку на стабильность. Кроме ставших уже привычными 3DMark&PCMark и т.д., на моей системе в качестве стресс теста очень хорошо зарекомендовали себя две игрушки: NFS: Hot Pursuit 2 & DOOM 3 Alpha 0.02. Первая (1024*768*32 + максимальный уровень детализации), при длительных заездах, 8 кругов, если переразогнан процессор, то сначала начинается периодические подтормозки с последующим вылетанием из игры. А при переразгоне видеокарточки в творении Id Software (настройки по умолчанию) начинают появляться артефакты, хотя Quake 3 Arena ведёт себя спокойно.
Настройки при тестировании:
- 3DMark2001 SE – default
- PCMark2002 - default
- Quake 3 Arena – High Quality, 1024*768@32bit
Итак, непосредственно тесты.
Желтым цветом обозначены ячейки с минимально возможными настройками таймингов памяти, а серым с установками таймингов памяти по умолчанию. Как можно видеть из таблицы, прирост производительности составил от 37% до 79% то есть в общем производительность повысилась на ~46%.
После разгона я остался долен результатами: в Quake 3 – 19~20 fps от разгона системы в целом (процессор и системная шина) и ещё около 26~28 fps от разгона видеокарточки и плюс к этому сэкономил 3~4 тыс.рублей – совсем неплохо :).
Подведя черту...
Куча прибамбасов (2-IEEE1394, 6-USB, RAID, Serial ATA, 4-DIMM DDR400, AGP8x), стабильность, достаточно неплохой потенциал для умеренного разгона и низкая цена по сравнению с другими производителями – это и есть рабочая лошадка DFI AD77 Infinity.
The END.
Мысли вслух: эх, радиаторы бы на память видюхи, да дополнительный обдув с двух сторон + паяльник и трезвую голову :) ... и результаты были бы куда больше... Но это уже другая история...
Низких температур и много, много попугаев...
С Уважением, AKA
