Система водного охлаждения 3R Poseidon WCL-02
Системы водного охлаждения процессора известны уже много лет, но до недавних пор они оставались экзотикой, уделом фанатов, собиравших их из ассортимента авторазборок и аквариумных магазинов. Разумеется, надёжность таких систем была невысока, а самое главное, в них не было необходимости. Ещё год назад для охлаждения большинства процессоров даже с учетом значительного разгона вполне хватало воздушного охлаждения. Но тактовые частоты и тепловыделение растут, а воздушное охлаждение, похоже, достигло своего максимума, воплотившись в кулере от TermalTake Volcano 7+.
Сейчас частота процессоров перевалила за 3 гигагерца, а тепловыделение стремительно близится к 100-150 ватт. Например, для охлаждения Athlon XP 2200+ едва хватает мощностей, пресловутого Volcano 7+ не говоря уже о разгоне. Разумеется, можно устанавливать всё более мощные вентиляторы, но ведь мы хотим использовать компьютер постоянно, и многим не понравится перспектива того, что кулер, охлаждая процессор, будет перекрикивать музыку в комнате, (вспомните Volcano 6Cu+), а особенно если учитывать, что многие практикуют оставлять компьютер работающим на ночь, то низкий шум вообще становится приоритетной задачей.
Не легче обстоит и ситуация с Pentium 4 несмотря на то, что Intel утверждает что для охлаждения их процессоров вполне хватит боксового кулера, на самом деле процессор спасается от перегрева за счёт снижения производительности. Таким образом, используя боксовый кулер и выполняя операции требующие длительной, значительной нагрузки на систему (обработка видео, компрессия больших архивов, игры и.т.д) на старших моделях P4, а особенно при разгоне. может создаться ситуация, когда за счёт перегрева процессор просто снизит свою производительность, поскольку для пользователя это всё не заметно, то он будет уверен, что его P4 отлично охлаждается, в то время как на самом деле, это не совсем так. Кроме того, процессоры Intel при соответствующем охлаждении великолепно разгоняются.
Теоретически система жидкостного охлаждения имеет ряд преимуществ перед воздушным охлаждением:
- Вода имеет гораздо более высокую теплоемкость.
- Радиатор может находиться где угодно, лишь бы хватило, длинны трубок и мощности помпы.
- Тепло не рассеивается вокруг процессора, а отводится в другую точку (туда, где размещён радиатор) поэтому компоненты системы находящиеся вблизи процессора (видеокарта, жёсткий диск и.т.д) нагреваются меньше.
- Размеры радиатора ограниченны разве что размерами корпуса, а если радиатор внешний, то вообще не ограниченны.
Минус у водных систем всего один, нарушение герметичности ведет, как правило, к необратимому повреждению системы, поэтому водная система охлаждения должна быть высоконадёжна. В настоящее время существует всего несколько фирм, выпускающих готовые комплекты водного охлаждения, одна из них 3R Systems.
реклама
2.0 Описание системы Poseidon WCL-02
Система продаётся к картонной коробке размерами 300 x 150 x 220 мм весом 1.7Кг
2.1 Комплектация.
- Радиатор
- 80x80 вентилятор
- Силиконовая трубка 2 метра
- Теплообменник
- Адаптер для крепежа на Socket 478
- Розетка
- Крепежи трубок
- Крепёж для Socket A
- Шурупы
- Контейнер для воды
- Крышка контейнера
- Пробка контейнера
- Прокладка для электропровода
- Помпа
- Так же в комплекте идёт двусторонний скотч для фиксации контейнера с водой внутри корпуса, он так же уменьшает вибрацию от работы помпы.
Двусторонний скотч - Инструкция на 3 языках китайском, английском и японском. На русском, правда, нет, но, внимательно прочитав эту статью, вы сможете успешно установить и эксплуатировать систему Посейдон.
- Автоматическое реле
- Наклейка-предупреждение, что у вас установлена водная система охлаждения, и помпу нужно подключить до включения компьютера
реклама
Комплекты поставки Poseidon несколько различаются. Закономерности комплектации не вполне ясны, во всяком никаких отличий в маркировке комплектов я не обнаружил.
Отличия заключаются:
- Наличие регулятора скоростей вентилятора
- Наличие реле, что включает систему одновременно компьютером
- Маркой вентилятора
- Крепежами трубок
- Цветом резервуара (прозрачный пластик/синий полупрозрачный пластик)
- Цветом адаптера S478 (прозрачный пластик/синий полупрозрачный пластик)
Мне достался самый бедный комплект, в нем не было ни реле, ни регулятора скоростей.
2.2 Радиатор
- Размеры: 102x134x44 мм
- Диаметр штуцеров 10 мм
- Материал: алюминий
- 70x65x34
- Материал: медь
Радиатор вызывает стойкие ассоциации с автомобилестроением и сильно напоминает уменьшенную копию теплорассеивателя автомобильной печки. Радиатор сделан из алюминия и имеет внушающую поверхность. Представляет собой два резервуара, соединёнными между собой тонкими алюминиевыми трубками, на которые напаяны тончайшие рёбра, рассеивающие тепло они настолько тонкие, что легко мнутся пальцами.
Пластиковый кожух с отверстиями для крепления вентилятора и внутри корпуса компьютера. Кожух состоит из 2 частей, которые можно разъединить, что очень удобно при креплении вентиляторов, особенно если нет отвёртки подходящего диаметра.
2.3 Вентилятор 80x80x25
- Обороты: 3500
- Ротор: подшипник скольжения
- Molex коннектор
- Встроенный тахометр
- Сила тока: 0.12 А
- Нормальное напряжение: 12 вольт (2500 оборотов в минуту). Стартует и работает при пониженном напряжении 5 вольтах (1500 оборотов в минуту).
80x80 вентилятор средней мощности с 3 контактным Molex коннектором и тахометром, по рабочим характеристикам похож на вентилятор, в блоке питания. Довольно тихий, если сравнивать с аналогами. Стартует и работает при 5 вольтах, совместим с регуляторами скоростей Zalman и ThermalTake. При этом становится практически бесшумным.
2.4 Силиконовая трубка 2 метра.
реклама
Достаточно прочная, синего цвета, полупрозрачная трубка. Длины вполне хватает, чтобы установить систему практически в любой корпус и даже вывести компоненты наружу. Трубка достаточно эластична и упруга, чтобы не перегибаться. Перед установкой нужно обязательно отмерить куски, какого размера вам понадобятся при установке системы.
2.5 Крепежи для трубок.
Как утверждает 3R Systems, эти крепежи не обязательны, благодаря особой конструкции трубок и штуцеров система будет надёжно работать и без них, это, пожалуй, верно, трубки крепятся довольно плотно и жестко. Однако когда установлены крепежи, вероятность протечки становится ещё меньше, а на душе спокойнее, лучше перестраховаться. В комплекте идут крепежи двух типов: клипсы и отвёрточные зажимы (для резервуара, где диаметр трубок больше). Крепежи просты в обращении, надёжно фиксируют трубки, благодаря ним, в системе не требуется использование герметика.
2.6 Теплообменник (Ватерблок)
Размеры:
- 72x62x12 мм
- Материал: Алюминий
Теплообменник устанавливается на процессор и обеспечивает передачу тепла циркулирующей в нём воде. Теплообменник, хромированный внутри впаяны сотни цилиндров соединённых с основанием, что значительно увеличивают площадь теплообмена. Конечно, имело смысл основание теплообменника, а то и весь сделать из меди. Поверхность основания обработана плохо, на поверхности ватерблока есть царапины и неровности. Перед установкой настоятельно рекомендую отполировать.
Надо сказать, что ватерблок в системе Посейдон реализован не идеально, во-первых, используется только алюминий, во вторых, рабочая площадь, несмотря на все ухищрения 3R System, значительно уступает, например ватерблоку от Senfu, который представляет собой медный радиатор, помещённый в резервуар с водой.
2.7 Резервуар
- Размеры: 85 x 100 x 105 мм
- Материал: Поликарбонат
- Емкость: 500 мл
Очень важный компонент системы: резервуар необходим для работы помпы, кроме того, в нем всегда содержится некоторые количество воды, что придает системе инерционность. Она медленней разогревается и дольше остывает. После отключения помпы, 90% воды в системе по градиенту высоты стекает в резервуар если, конечно, он находится ниже остальных компонентов, это очень удобно, так как можно производить манипуляции, с отдельными компонентами, не демонтируя всю систему. При этом нужно соблюдать осторожность, так как некоторое количество воды всё же остаётся в радиаторе и ватерблоке.
2.8 Помпа
- Погружного типа.
- Вольтаж 220 вольт
- Мощность 7 ватт
- Максимальная пропускная способность 600 литров в час.
- Пропускная способность в системе Poseidon 80-100 литров в час.
Крепится на присосках внутри резервуара с водой, очень тихо работает. Розетка легко разбирается так, что силовой провод можно вывести через любое отверстие в корпусе, а затем смонтировать розетку.
2.9 Реле
(Есть не во всех комплектах) Замыкающего типа 12 вольт.
- Реле
- Розетка 12 вольт
- Силовой кабель 220 вольт.
Очень удобная вещица, которая избавит вас от необходимости включать систему перед пуском компьютера, или держать её включённой постоянно. Когда компьютер включается, на реле подаётся напряжение в 12 вольт (2) от блока питания. Реле (1) замыкает цепь (3) и помпа стартует.
Нельзя не упомянуть что помпе все-таки нужно время, (порядка 3-5 секунд) чтобы прокачать систему. А всё это время процессор охлаждается лишь алюминиевым теплообменником, который плохо приспособлен для этой цели, это ведь не радиатор. Это не является проблемой для большинства процессоров, но старшие модели Athlon, особенно при сильном разгоне, вполне могут успеть достаточно сильно разогреться, поэтому имеет смысл запускать помпу всё же раньше компьютера. Если в вашем комплекте Poseidon реле не обнаружилось, не расстраивайтесь, далее описано, как сделать такое реле самому, в разделе 4.0 Модифицируем Poseidon.
2.10 Крепление на Socket 7/370/A
Посредством этой скобки, состоящей из 2 частей, Poseidon можно установить на процессоры Intel Pentium III/Celeron; Athlon/Duron, и даже на ранние процессоры AMD K6, Pentum pro и.т.д для Socket 7 (если вдруг возникнет такая необходимость).
Как вы можете видеть, скобка цепляется сразу за 3 зубца Socket и не требует отвёртки для установки. Крепление прочное, и достаточно жёсткое. При установке на процессоры Soсket A имеет смысл применить защитную прокладку Copper Shim, медную пластину, исключающую скол процессора, хотя система успешно ставилась и без неё. Используя Poseidon на не слишком горячих системах Socket 370/7 можно убрать вентиляторы и перейти на полностью пассивное и бесшумное охлаждение.
2.11 Адаптер для установки на Socket 478
Нужно сказать, что крепёж на Pentium 4 вызывает ряд сложностей. Для крепления адаптера вам потребуются клещи от боксового кулера Intel, учитывая, что он есть далеко не у всех, а пресловутые клещи в комплекте Посейдона не идут, то возникает необходимость покупать кулер только ради крепежа на P4. Это автоматически повышает стоимость системы на 10-15$ где-то так стоит Intel Box. Хотя это и достаточно распространённый кулер, найти его бывает порой не просто. Кроме того, Intel в ближайшем будущем планирует выпустить новую версию боксового кулера, и нет никаких гарантий, что крепление для этого кулера подойдёт к адаптеру Poseidon.
В обзоре системы Poseidon на сайте www.overclockers.com писали то, что клещи легко ломаются при установке системы, доля истины в этом есть адаптер явно не доработан, нет ограничительных углублений, что есть на боксовом кулере. Несмотря на это при аккуратном монтаже и если не прилагать чрезмерных усилий, то всё отлично устанавливается. Так же, если вы никак не можете достать кулер Intel Box, есть достоверная информация, что для крепежа Poseidon подходят металлические скобки крепления кулера Arctic Storm 2 S478.
3.0 Собираем систему Poseidon
Итак, для монтажа нам потребуются следующие инструменты:
- Ножницы
- Крестовая отвёртка
- Термопаста
- Двусторонний скотч и самоклеющийся пористый пластик, что идут в комплекте системы.
3.1 Устанавливаем вентилятор на радиатор.
Предварительно вырежьте из самоклеющегося пластика квадраты, на которые будет крепиться вентилятор, они будут амортизирующей прокладкой, уменьшающей вибрацию. Теперь, устанавливайте вентилятор.
Если у вас нет достаточно тонкой отвертки, то можно разобрать кожух, к которому крепится радиатор. Помните, рёбра радиатора очень мягкие, так что, обращайтесь с осторожностью.
Лучше всего сразу установить два вентилятора с двух сторон радиатора. Установка более 2 вентиляторов хотя и возможна, но малоэффективна, выигрыш составляет всего 1-2 градуса. Как устанавливать вентиляторы, на выдув, или на вдув, решать вам. При установке системы на вдув, радиатор обдувается более холодным воздухом снаружи и это добавляет производительности, с другой стороны это приводит к тому, что вместе с потоком холодного воздуха в компьютер попадает пыль. При установке на выдув, все наоборот, через радиатор проходит воздух уже нагревшийся внутри корпуса от видеокарты, блока питания и других греющихся компонентов, зато горячий воздух покидает корпус, что обеспечивает более низкую температуру всех компонентов системы, кроме того, циркуляция воздуха сильно зависит от корпуса. В одних корпусах более эффективным решением будет установка вентиляторов на выдув, в других на вдув. Главное установить вентиляторы так, что бы они дули в одну сторону, иначе они будут мешать друг другу. Определить направление движения воздуха легко, по маркировке на корпусе вентилятора, там изображены стрелки указывающие направление вращения и движение воздушного потока. Размещать радиатор можно горизонтально либо вертикально, предпочтительна вертикальная установка, так как вода будет идти против гравитации, дольше задержится в радиаторе и, следовательно, сильнее охладится. Хотя на деле разница при горизонтальной и вертикальной установке составляет всего 1 градус. Радиатор можно разместить и снаружи, однако при этом придётся открыть кожух корпуса либо сверлить в нём отверстия для трубок. Такое решение будет оптимальным для пассивного бесшумного охлаждения, либо для экстремального оверклокинга. В таком случае можно использовать дополнительные способы охлаждения радиатора, более мощные вентиляторы, или вообще, поместить радиатор в морозильную камеру, только не забудьте добавить в раствор антифриз ;-)
3.2 Собираем резервуар
Достаточно ответственная часть сборки. Резервуар собирается из двух частей емкости и крышки.
На заднюю сторону резервуара наклейте 2 сторонний скотч, (1, 2, 3, 4) в дальнейшем он надёжно закрепит резервуар внутри корпуса и уменьшит вибрацию. Теперь аккуратно установите резиновую прокладку в специальный желобок наверху резервуара. Затем отрежьте от силиконовой трубки небольшой кусочек, сантиметра 4, натяните его на выводную трубку помпы и выход крышки, как показано на рисунке. Силовой кабель пропустите в отверстие в крышке, а затем наденьте на кабель, герметизирующий колпачок и плотно завинтите его.
Теперь устанавливайте помпу внутрь резервуара. Внимательно смотрите, что бы кусок трубки, что вы надели на выводы помпы и крышку, не сминался в гармошку, это может ухудшить циркуляцию воды в контуре. Если это всё же происходит, уменьшите длину трубки или натяните её сильнее. Заключительный этап, аккуратно, что бы, не сместить резиновую прокладку, устанавливайте крышку, одновременно помещая помпу в резервуар, прижмите её, чтобы присоски надёжно зафиксировали помпу. После этого туго закрутите шурупы. Места прикрепления крышки к резервуару, для пущей надёжности, можно проклеить прозрачным герметизирующим скотчем, что идёт в комплекте с системой.
- Шурупы, крепящие крышку к резервуару
- Герметизирующий колпачок
- Отвёрточные зажимы трубок
- Переходник между помпой и выводным штуцером крышки
- Резиновая прокладка
Несмотря на все меры резервуар всё же не абсолютно герметичен, слабые места на месте шурупов. Поэтому не заполняйте резервуар до краёв и всегда держите его вертикально.
3.3 Устанавливаем трубки
Пред монтажом системы в корпус нужно представить себе, как будут располагаться компоненты. Это зависит от вашего корпуса и того, как вы разместите в нём систему. Определившись с длиной трубок, разрежьте трубку, идущую в комплекте, на необходимые отрезки с небольшим запасом (вдруг в будущем вам придётся менять корпус или изменить расположение системы), однако не переусердствуйте, чем короче контур водной системы, тем меньше нагрузка на помпу и тем быстрее циркулирует в контуре жидкость. Фиксация трубок на радиаторе и теплообменнике производится следующим образом:
Для крепежа трубок на резервуаре используются отвёрточные зажимы, так как штуцеры танка имеют больший диаметр.
3.4 Заполнение системы
Для системы Poseidon рекомендуется использовать дистиллированную воду, которую можно купить в любой аптеке. После монтажа всех трубок заполните резервуар, так что бы помпа скрылась под слоем воды, но не заполняйте до краев, уровень жидкости должен быть где-то на 2 см ниже края резервуара. После этого запускайте помпу так, чтобы она прокачала весь контур, внимательно проверьте, нет ли протечек. После этого, систему можно монтировать в корпус. Если вы используете корпус с окном то, возможно, вам захочется подкрасить воду, циркулирующую в контуре, это совершенно безопасно, если вы используете мелкодисперсные красители, которые не выпадут в осадок.
Приготовление окрашенной воды нужно проводить вне резервуара заранее.
- 1-2 капли бриллиантовой зелени (Зелёнки) на литр воды придадут цвет аквамарина.
- 1-2 капли метиленового синего (Синьки) на литр воды окрасят воду в голубой цвет.
Для заполнения системы удобно пользоваться воронкой.
Распространённое мнение о том, что заполнение системы раствороми солей (NaCl, AgNo3) обладающих большей теплопроводностью, чем вода может повысить производительность ошибочно. Данные растворы весьма коррозийно агрессивны, кроме того, кристаллы солей могут выпадать в осадок, ухудшая производительность.
3.5 Размещаем систему внутри корпуса
- Резервуар
- Радиатор
- Теплообменник
Система Poseidon, установленная в корпусе:
3.6 Устанавливаем теплообменник на Soсket 478
Для установки Poseidon на систему Pentium 4 потребуется воспользоваться адаптером и клещами от кулера Intel Box (или металлическими скобками от кулера Arctic Storm 2)
Последовательность установки следующая:
- В трубки продеваются клещи
- В трубки продевается адаптер
- Трубки крепятся к штуцерам крепежами
- На процессор наносится термопаста тонким слоем Алсил-3 или КПТ-8
- Прижмите ватерблок адаптером к процессору
- Придавите сверху клещи, что бы они зацепились за оградку
- Медленно и аккуратно, по очереди разведите рычаги клещей в разные стороны. Не прилагайте резких, чрезмерных усилий, иначе клещи могут поломаться.
Теплообменник установленный через адаптер на Socket 478 3.7 Устанавливаем теплообменник на Socket A
Теплообменник крепится посредством крепёжной скобки.
Крепёжная скобка надёжно цепляется сразу за 3 зубца Socket с двух сторон. Скобка сделана так, что её легко устанавливать и снимать пальцами. Установка не вызывает особых сложностей, при установке на "хрупкие" процессоры Athlon/Duron рекомендуется использовать защитную пластину. Если прижим кажется вам недостаточно сильным, то под скобку можно положить монетку. Это может потребоваться при установке на некоторые процессоры для Socket 7.
4.0 Модифицируем Poseidon WCL-2
4.1 Собираем реле
Если в вашем комплекте Посейдона не оказалось реле, что запускает систему одновременно с компьютером, то можно собрать его самому, это совсем не сложно, даже если вы не умеете паять.
Вам потребуется:
- 12-вольтовое реле замыкающего типа.
- Разъем PC-Plug который можно взять от старого вентилятора или двойника
- Несколько проводов.
- Изолента
- Ножницы
Магнитное реле замыкающего типа
Реле состоит из магнитной катушки и проводника. Когда на контакты 1-2 подаётся ток 12 вольт, возникает магнитное поле и реле замыкает контакты 3-4. Когда напряжение пропадает, реле размыкает цепь.
Вам необходимо подключить к клеммам 1-2 чёрный и жёлтый провода PC-Plug (12 вольт) полярность значения не имеет. Если у вас есть опыт работы с паяльником, то подпаяйте проводки к клеммам, если нет, то плотно примотайте оголённую часть провода к клемме и закрепите изолентой. Затем необходимо вскрыть изоляцию на проводе помпы ближе к резервуару и разрезать один из проводов, после чего концы подключить к клеммам 3-4. После этого аккуратно заизолируйте все контакты, законченное устройство выглядит примерно таким образом:
Разъем PC-Plug подключите к свободной розетке, если розеток не хватает, воспользуйтесь двойником. Теперь, когда вы включаете компьютер, с блока питания ATX на реле подаётся напряжение в 12 вольт, реле замыкает цепь 220 вольт и помпа стартует. Когда система выключается, напряжение пропадает, и реле отключает помпу. Так отпадает необходимость держать помпу постоянно включенной и можно пользоваться всеми преимуществами блока питания ATX, включать систему с клавиатуры, по звонку на модем и через сеть. Кроме того, исчёзает риск забыть включить помпу при пуске системы.
4.2 Устанавливаем в систему Smart Case Fan
Вентилятор идущий в комплекте с Poseidon достаточно тихий, но и производительность его невысока. При установке 2 тихих вентиляторов на пониженных оборотах (7 вольт) производительность системы оказывается на уровне Volcano 7+ в среднем скоростном режиме, что само по себе очень неплохо. Однако если вы хотите использовать систему при значительном разгоне с высоким поднятием напряжения. Вам потребуются более мощные вентиляторы, например такие Smart Case Fan и Smart Case Fan 2 от ThermalTake. Они гораздо более производительны. Кроме этого можно установить и большие вентиляторы 120x120 которые отличаются низкой скоростью вращения (и, следовательно, низким шумом) и высокой производительностью.
KDE1212PMS1-6A (120x120 Sunon ) Купить вентилятор Sunon
- Размеры 120x120x38 мм
- Вольтаж: 12 вольт
- Стартует при 7 вольтах
- Cкорость 3000 оборотов в минуту
- Воздушный поток: 100 CFM
Вентиляторы Sunon 120x120 превосходят продукты ThermalTake как по производительности, так и по шумовым характеристикам. При монтаже в систему Poseidon могут возникнуть некоторые трудности, так как система рассчитана на 80x80 вентилятор и закрепить его можно будет только за 2 отверстия. В этом случае можно воспользоваться клеем или установить вентилятор по диагонали.
* Тесты с данными вентиляторами не проводились.
Smart Case Fan 1
- Размеры 80x80x25 мм
- Вольтаж: 12 вольт, стартует при 7 вольтах
- Воздушный поток: 46 CFM на скорости 2900 оборотов, 53 CFM на скорости 5000 оборотов
- Оснащён встроенным термодатчиком (малоэффективен)
При использовании Smart Case Fan 1 рекомендуется использовать регулятор скоростей, так как на максимальных оборотах шум от двух вентиляторов просто невыносим, хотя производительность весьма впечатляет. Лучше применять ThermalTake Fan Control, устройство от Zalman подходит меньше, так как вентилятор стартует только при 7 вольтах, а диапазон регулятора скоростей Zalman 5-12 вольт, поэтому вентилятор может просто не стартовать из-за слишком низкого напряжения, а из-за того, что рукоятка переключателя очень маленькая, точно подобрать значения напряжения сложно.
Smart Case Fan 2
- Размеры 80x80x25 мм
- Вольтаж 12 вольт
- Стартует при 6 вольтах
- Воздушный поток: 20.55 CFM на скорости 1300 оборотов, 75.7 CFM на скорости 4800 оборотов
- Оснащён регулятором скоростей и выносным термодатчиком.
Предпочтительно использовать Smart Case Fan 2, так как он более производителен и снабжён термодатчиком и регулятором скоростей. Термодатчики двух вентиляторов нужно установить под процессор, длины поводков, может не хватить, тогда их придётся нарастить. При этом места контактов лучше пропаять. В результате вентиляторы системы будут вращаться в зависимости от температуры кристалла, что подарит вам тишину на стандартных частотах и не даст процессору перегреться, когда FSB и вольтаж пойдут вверх.
Устанавливаем термодатчик на процессор Athlon XP Датчик часто не получается установить под процессоры Socket 478, так как у P4 слишком маленькие промежутки между ножками процессора.
4.3 Мониторинг температур.
Если вам захочется узнать какова же температура воды в системе, то можно воспользоваться двумя способами.
1. Если у вас материнская плата от Asus поищите на ней коннектор PWRTMP1, вообще-то он предназначен для элитных блоков питания с мониторингом температур, но к нему отлично можно подключить стандартный термодатчик. Датчик не боится воды, поэтому смело помещайте его в резервуар, пропустив провода от него вместе с силовым кабелем помпы.
2. Если же вас нет разъема под датчик, то можно воспользоваться распространённым комплектом Hardcano от ThermalTake. Hardcano 2, имеет сразу два термодатчика и систему охлаждения жёсткого диска. Второй термодатчик можно установить на процессор, видеокарту, память или куда захотите. Если вентилятор покажется слишком шумным, то его можно переключить на 7 вольт или вообще убрать.
Комплект Hardcano 4.4 Poseidon Cool Mod для Socket 478
Как вы обратили внимание, адаптер для установки системы на Socket 478 выполнен из прозрачного пластика, причём с боков у него есть идёальные пазы для установки 5 мм светодиодов. Питание для них проще всего подвести через сопротивление от 5 вольт розетки PC-Plug, если нет сопротивления, то можно достать светодиоды на 5-12 вольт, правда, стоят они дороже. Сложнее, но гораздо красочней разветвить контакты идущие от HDD и Power индикаторов. Тогда на разные ветки стоит подключить диоды разного цвета, например, красные, горят постоянно, синие вспыхивают в такт работы жесткого диска. Данный мод имеет смысл, если у вас есть окно в корпусе, (или корпус открыт) что, в общем, то уже обыденность для продвинутого моддера. Кроме того, сейчас многие фирмы наладили выпуск корпусов с уже установленным окном.
Надо сказать, что фирма 3R Systems сама продёт такой CoolMod, и он описан в инструкции как дополнительный компонент, который можно купить отдельно, однако, реально найти такой готовый адаптер для Poseidon в России практически невозможно, поэтому я описал, как можно сделать такой мод самому. Правда, лично я такой мод не реализовал, иначе он был бы описан гораздо подробнее. Разумеется, для пущей красоты можно купить Smart Case Fan with Cool Mod от ThermalTake и установить его на радиатор. Кстати, разветвитель Power и HDD Led идёт с ним в комплекте.
4.5 Охлаждаем системой Poseidon видеокарту.
Водная система Poseidon может охлаждать и видеокарту, ведь современные видеокарты греются немногим меньше процессоров, а хорошее охлаждение позволит реализовать мощный разгон, с поднятием напряжения. О том, как перепаять видеокарту для того, что бы поднять напряжения на ядре и памяти, вы сможете узнать из статей на сайтах www.compware.ru и www.overclockers.com в которых детально описывается, как повысить напряжение на той или иной видеокарте. Теплообменник можно просто установить на видеочип при помощи термоклея Zalman или АлСил-5 при этом не забудьте надёжно закрепить его, например металлическими скобками или проволокой, так как ватерблок тяжёлый и крепление может быть ненадёжным. Так же можно приобрести специальный теплообменник для видеокарты и подключить систему Poseidon к нему, в этом случае можно не покупать 2 системы Poseidon, чтобы охлаждать и видео, и процессор, а просто подключить VGA теплообменник в общий контур. Правда, при этом нужно помнить, что нагрузка на систему охлаждения резко возрастёт, ведь теперь в ней будут 2 источника тепла. Следовательно, нужно будет увеличить мощность установленных в систему вентиляторов или установить дополнительный радиатор.
Водное охлаждения видеокарты. Медные теплообменники на ядре и на памяти. 4.6 Каскадируем систему Poseidon
Одним из достоинств водных систем является то, что их можно каскадировать, т.е. соединять 2 или больше систем, суммируя их производительность. Если вас не отпугнёт высокая цена покупки нескольких систем, то вы сможете охладить даже самый мощный процессор и добиться рекордных результатов разгона. Если же вы решите установить систему в каскад, то можно воспользоваться следующей схемой.
- Резервуар
- Радиатор
- Теплообменник
Установка 2 систем в каскад. Между резервуарами 1 и 1 имеет смысл установить ватерблок на видеокарту.
- Резервуар
- Радиатор
- Теплообменник
В первой схеме задействованы 2 системы Poseidon: 2 резервуара и 2 радиатора. Во второй в одну систему установлено 2 радиатора. Радиаторы наиболее эффективно устанавливать последовательно, один за другим, чтобы вода из резервуара охлаждалась сначала в одном, потом во втором и только после этого попадала в ватерблок. Чтобы достать второй радиатор, совершенно необязательно покупать вторую систему Poseidon, его можно приобрести в интернет-магазинах. Например, радиатор от системы Senfu гораздо более производителен, нежели от Poseidon, точно так же можно заменить и теплообменник, наращивать систему можно практически неограниченно.
4.7 Система Poseidon и радиатор от автопечки
Радиатор подходящего размера и с нужным диаметром штуцеров, можно приобрести и на ближайшей авторазборке. Однако установка такого радиатора окажется на порядок сложнее, ведь он предназначен для автомобиля, а не для компьютера. Сложности будут подстерегать вас на каждом шагу: сложности с надёжной герметичностью крепления трубок, (лучше всего использовать гелевые герметики), проблемы при монтаже вентилятора, трудности при установке в корпусе, но, в конечном счете, можно получить новую систему с совершенно уникальными свойствами. Правда, прежде чем ехать за таким радиатором, чётко определитесь для себя, надо ли вам это. Так как сам по себе Poseidon способен охладить практически любой процессор, выпущенный на сегодняшний день.
Латунный радиатор от автомобильной печки размеры 400x200x100 и гелевый герметик, которым изолировались места крепления трубок к штутцерам. Латунный радиатор подключался в контур вместо "родного" радиатора Poseidon, результаты смотрите разделе Тестируем Poseidon.
5.0 Тестируем 3R Systems Poseidon
Тестирование проводилось на системе:
- Корпус "Super Power" Full Tower ATX
- CPU: Northwood P4 2000@2400
- Motherboard: P4S533
- Memory: DDR 2700 512 Meg
- HDD: IBM 120 GB
- Video: Nvidia Quadro 750 XGL
Процессор разгонялся до 2400 (FSB 120) вольтаж 1.6. Разогрев производился программой Burn P6 в течении 60 минут.
Комментарии:
Всё вентиляторы подключались на выдув, так как установка системы на вдув в данном корпусе приводило к перегреву видеокарты и нестабильной работе системы. Температура внутри корпуса при использовании Poseidon всегда была на 2-4 градуса ниже, чем при использовании Volcano 7+ так как водяная система отводила тепло от процессора и выбрасывала в окружающую среду понижая температуру остальных компонентов в системе.

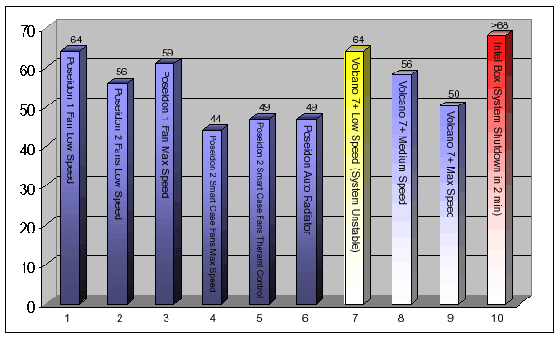

1. Poseidon 1 Fan Low Speed
- Вентиляторы: 1
- Напряжение: 7 вольт
- Скорость 1500 оборотов в минуту.
- Шум: Незначительный.
- Температура: 64
2. Poseidon 2 Fans Low Speed
- Вентиляторы: 2
- Напряжение: 7 вольт
- Скорость 1500+1500 оборотов в минуту.
- Шум: Тихий.
- Температура: 56
3. Poseidon 1 Fan Max Speed
- Вентиляторы: 1
- Напряжение: 12 вольт
- Скорость 3500 оборотов в минуту.
- Шум: Умеренный.
- Температура: 56
4. Poseidon 2 Smart Case Fans Max Speed
- Вентиляторы: 2
- Напряжение: 12 вольт
- Скорость 4800+4800 оборотов в минуту.
- Шум: Очень высокий.
- Температура: 44
5. Poseidon 2 Smart Case Fans 2 Thermal Control
- Вентиляторы: 2
- Напряжение: 12 вольт
- Скорость: В зависимости от температуры
- Шум: Терпимый.
- Температура: 49
6. Poseidon Радиатор от Автопечки
- Вентиляторы: 0
- Шум: Отсутвует.
- Температура: 49
7. Volcano 7+ Low Speed
- Напряжение: 7 вольт
- Скорость: 2500 оборотов в минуту.
- Шум: Умеренный.
- Температура: 64
8. Volcano 7+ Medium Speed
- Напряжение: 10 вольт
- Скорость: 3500
- Шум: Значительный.
- Температура: 56
9. Volcano 7+ Max Speed
- Напряжение: 12 вольт
- Скорость: 5000
- Шум: Очень сильный.
- Температура: 50
10. Intel Box Cooler
- Напряжение: 12 вольт
- Скорость: ~3000
- Шум: Низкий.
- Температура: >68
Стандартный боксовый кулер, клещи от которого, использовались при установке системы, был приведён для сравнения. При его использовании система стабильно работала без нагрузки, но зависала уже через 2 минуты после запуска Burn. Это лишний раз подтверждает несостоятельность Intel Box кулера для сколько бы ни было значительного разгона.
6.0 Выводы.
Система Poseidon является продуктом отличного качества и продуманного дизайна. Она надёжно и эффективно охладит ваш процессор, подарит вам тишину и откроет ранее недоступные горизонты разгона. Система открывает простор для доработок, модификаций ограниченный только вашей фантазией. Мелкие недоработки, я думаю, будут устранены в следующих продуктах, и, быть может, выход Poseidon WCL-3 уже не за горами. Пока главным сдерживающим фактором повсеместного распространения систем подобным Poseidon является их высокая цена. Но если тенденции роста теплопродукции современных процессоров сохранятся, в ближайшие несколько лет водные системы станут гораздо более распространены, успешно вытесняя воздушные решения. Уже на подходе водная система охлаждения от ThermalTake Aquarius 2, которая даже по предварительной оценке будет превосходить 3R Poseidon по всем характеристикам, и быть может, процессоры 5000-6000 Mhz уже будут комплектоваться водной системой охлаждения в боксовой поставке.
Достоинства системы Poseidon WCL-2
- +Высокая производительность
- +Низкий шум
- +Высокая надёжность
- +Большой потенциал для дальнейших модификаций и улучшений.
- +Простота сборки<
- +Компактный дизайн.
Недостатки системы Poseidon WCL-2
- -Очень высокая цена порядка 100$
- -Система выполнена из алюминия, а не из меди
- -Недоработки крепления на Socket 478
- -Упущения комплектации (отсутствуют клещи для крепления Socket 478, термопаста).
- -Странности с комплектацией, в одних наборах присутствует реле, и регулятор скоростей в других нет.
6.1 Сайты и статьи посвящённые водным системам охлаждения. www.3rsystems.co.kr - Сайт фирмы производителя Poseidon WCL-2 www.ixbt.com - (Система водяного охлаждения Infinipro AquaCool); (Отчёт о тестировании 3r Poseidon) www.overclockers.ru - (Cтатья: Водное счастье оверклокера система Poseidon) www.senfu.com - Английская версия сайта производителя комплекта Senfu www.hardwareportal.ru - ( Статья: Система водного охлаждения Senfu ) www.thermaltake.com - спецификация системы водного охлаждения Aquarius 2
6.2 Список сайтов, материалы которых использовались при написании статьи. www.3rsystems.co.kr www.thermaltake.com www.zalman.co.kr www.overclockers.ru www.overclockers.com www.compware.ru www.sunon.com
Автор выражает благодарность: Сергею Патхлаху за цифровое фото. Сергею Черноярову за идею магнитного реле. Роману Рябову и Ивану Подлесских за критику и правку статьи.
Особая благодарность:
Александру Б. за предоставленный кулер Intel Box, радиатор от автопечки, помощь при монтаже системы и дополнительные цифровые фото.
Эта статья участвовала в нашем первом конкурсе и автор получил приз – S/U/M/A Platinum GeForce 3 Ti500SE.
Лента материалов раздела
Соблюдение Правил конференции строго обязательно!
Флуд, флейм и оффтоп преследуются по всей строгости закона!
Комментарии, содержащие оскорбления, нецензурные выражения (в т.ч. замаскированный мат), экстремистские высказывания, рекламу и спам, удаляются независимо от содержимого, а к их авторам могут применяться меры вплоть до запрета написания комментариев и, в случае написания комментария через социальные сети, жалобы в администрацию данной сети.
Сейчас обсуждают
