Обзор маршрутизатора Mikrotik hAP ac3
Оглавление
- Вступление
- Упаковка и комплектация
- Внешний вид и особенности устройства
- Программное обеспечение и работа устройства
- Заключение
Вступление
Без интернета в современном мире обходиться уже сложнее, и сейчас им пользуются многие. За последние несколько лет качество соединения и скорости заметно выросли, даже в деревни дотянулась оптика…
Бывают операторы, которые постоянно навязывают оборудование, которое стоит три копейки, и продают его за сумасшедшие деньги. Причем свое оборудование не разрешают использовать под разными предлогами. В основном это касается оптических терминалов ONT, но у нас большую часть рынка пока занимают сети по витой паре. А для корпоративных клиентов часто используются радиоканалы и оптика. Большую популярность среди частных пользователей и небольших офисов получили мобильные сети 3G/4G. В зоне их уверенного приема они являются отличной альтернативой, но все, конечно же, зависит от конкретной задачи. Есть ситуации, когда можно использовать что-то конкретное, а другое либо невозможно, либо очень дорого (и поэтому неактуально).
Так или иначе, дома мы в основном используем классический маршрутизатор (роутер), который обеспечивает раздачу интернета по медному кабелю (да, сейчас все чаще CCA) и беспроводной сети Wi-Fi в одном или двух диапазонах (2.4 и 5 ГГц). Картина стандартная. Витая пара приходит от оператора и дальше вставляется в WAN порт роутера, и он уже распределяет интернет на различные домашние устройства: телевизор, компьютер, смартфон, ноутбук, холодильник, видеонаблюдение, «умный дом» и прочие утюги и кастрюли. В небольшом офисе похожая ситуация, только там еще может быть 20 компьютеров, 20 IP-телефонов, NAS, пара серверов, кофемашина и соответственно пара свитчей. Сейчас популярность набирают беспроводные сети MESH. Всем этим хозяйством как раз и управляет роутер. Именно он обеспечивает проброс портов, VPN-туннели, маршрутизацию трафика, шейпинг и много чего еще.
реклама
Функциональность растет, разобраться в ней становится все труднее, и без специальной подготовки порой сделать что-то сложно. Однако есть компании, которые уже давно занимаются выпуском подобной продукции и пытаются сделать интерфейс и конфигурирование максимально простым и понятным. При этом основных возможностей с избытком хватает для большинства случаев. Речь идет о известной фирме Mikrotik и ее продукции для домашнего использования hAP.
Сам я уже давно пользуюсь маршрутизатором hAP ac2, и меня он полностью устраивает. А в другом месте совсем недавно поставил hAP ac lite. Многих покупателей волнует сложная настройка устройства, но на самом деле есть специальная страница для упрощенного конфигурирования, да и в сети много материалов по настройке этих устройств. Сегодня мы рассмотрим обновленную модель Mikrotik hAP ac3 и выясним, что нового она предлагает.
Упаковка и комплектация
Перед нами простая картонная коробка, которая ничем не выделяется. Сверху есть принты и надписи, сделанные красно-коричневой краской. По упаковке сразу видно, что устройство предназначено для брутальных ребят. Тут нет каких-то глянцевых красивых картинок и в целом информации маловато.
Простого пользователя это должно насторожить, но не фаната продукции компании Mikrotik. Они привыкли, что это профессиональное оборудование и оно предназначено для работы, а не для созерцания коробки.
реклама
Спереди мы видим название компании Mikrotik и обозначение линейки для домашних пользователей hAP Series. Конкретная модель так прямо не указана; судя по всему, коробка универсальная под различные устройства.
Сзади информации никакой нет, но есть две наклейки с торца и на них уже есть хоть какие-то данные.
Как видим, на одной из них подробно написано, что нужно делать, а то потом кто-то жалуется, что Mikrotik – это сложно. Тут User Friendly уже на первой же наклейке.
На другой полностью указана модель. Не только, что это hAP3, но и артикул: RBD53iG-5HacD2HnD. В нем зашифрована спецификация устройства.
Коробка открывается с торца, внутри все аккуратно упаковано.
Мы видим картонный лоток из вторсырья специальной формы, чтобы зафиксировать весь комплект внутри. Дополнительно используется небольшая панель из вспененного полиэтилена для фиксации роутера, и все упаковано в полиэтиленовые пакеты.
Комплект поставки небольшой.
Тут находится блок питания на 24 В и 1.5 А и есть две очень крупные антенны. Я напомню, что прошлое поколение устройства было оборудовано встроенной антенной. Несмотря на это, мощности сигнала всегда достаточно. В доме площадью 200 квадратных метров везде хороший уровень сигнала и максимальная скорость. Речь, конечно же, про 2.4 ГГц.
На этот раз отказались от встроенной антенны и решили использовать две внешних.
реклама
Еще есть прозрачная пластиковая подставка и комплект для крепления ее к стене. Также в комплекте находится небольшая инструкция на нескольких языках. В ней представлена общая информация и нет никаких подробностей по настройке.
Итак, в комплекте предусмотрено все необходимое, но обычно в него добавляют хотя бы один патч-корд. Это необходимо для первичной настройки устройства. Здесь предполагается, что вы профессионал и такие мелочи у вас уже есть.
Внешний вид и особенности устройства

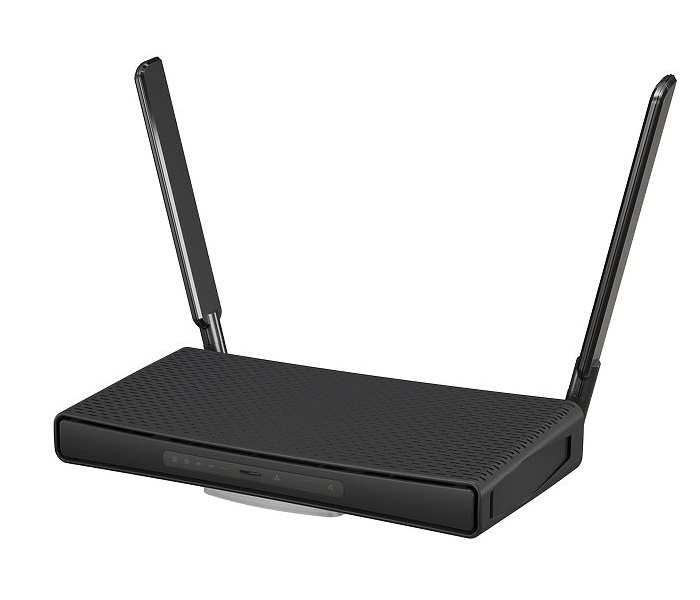

На этот раз роутер значительно крупнее предшественника. По габаритам он больше почти вдвое. К этому стоит прибавить еще две внешние здоровые антенны.
Пластик по-прежнему с SoftTouch покрытием, зато вся поверхность в небольших отверстиях для лучшего прохождения воздуха.
Внешнему виду уделяется особое внимание. Дело даже не только в использовании приятного на ощупь покрытия, симметрии и классического цвета. Все дело в деталях и мелочах. Вроде просто, но хорошо продумано, как, например, с информационной табличкой, которая просто выдвигается и потом также убирается.
Не знаю, что нужно было улучшить в устройстве, чтобы его размеры настолько выросли, поэтому мне захотелось его разобрать, чтобы посмотреть на это изнутри. Изменения коснулись передней и задней панелей. А еще теперь порт USB переехал с бока на заднюю панель.
Там же появился порт PoE Out. Некоторые утверждают, что для домашнего использования это не нужно. Я считаю, что одну камеру дома установить можно, например, при входе. Вот как раз для профессиональных задач нужен специальный свитч с PoE.
Сзади находится пять гигабитных портов RJ-45, порт USB 2.0, разъем питания, два вывода для антенн, две кнопки (перезагрузка/сброс и выбор режима) и скрытая табличка. Это интересное решение, чтобы не повредить или не испортить ее снаружи.
Спереди предусмотрено несколько индикаторов работы.
Роутер достаточно просто разбирается. Для этого даже не нужно ничего откручивать. Просто освобождаются защелки и плата с задней панелью извлекается из корпуса.
Мы сразу видим очень массивный радиатор, который специально изготовлен для данной платы. Теперь понятно, зачем нужен такой массивный корпус с кучей отверстий. Да, температура предшественника была значительной, но это все же не 100?, хотя у меня дома нагрузка не такая большая, а у кого-то этот роутер, может быть, постоянно держит целый сегмент сети.
Для домашнего использования начинка устройства серьезная. Визуально все изготовлено качественно и красиво, но я не до конца понял идею с термопастой. Понятно, что она нужна для лучшего теплообмена платы и радиатора. Но для самого процессора почему-то используется термопрокладка.
Сам радиатор очень массивный с развитым оребрением и, как следствие, он отлично справляется с задачей. Однако сквозь небольшие отверстия в плате термопаста просачивается с противоположной стороны. Получается не очень аккуратно, но, с другой стороны, разборка устройства не предусмотрена потому, что модернизировать нечего.
Сердцем устройства является процессор с Qualcomm IPQ-4019. Это очень производительная SoC для маршрутизаторов. Она обладает четырьмя ядрами Cortex A7 с частотой 717 МГц. Чип оборудован беспроводным модулем 802.11ac с пиковой пропускной способностью 1.733 Гбит/с. Поддерживается технология MIMO 2x2.
SoC поддерживает PCI-e 2.0, карты памяти SD и до 1 Гбайт памяти типа DDR3L. Здесь на плате распаяна лишь одна микросхема на 256 Мбайт производства компании Nanya.
Перед тем как приступить к работе с устройством, необходимо обратить внимание на часть разъемов сзади. Она заклеена наклейкой, которая сообщает о необходимости в первую очередь установить антенны.
Приходится выполнять предписание. Все собираем и запускаем.
Программное обеспечение и работа устройства
Для первичной настройки понадобится патч-корд, чтобы подключиться к устройству кабелем. Стандартный IP-адрес: 192.168.88.1. Это было на всех устройствах Mikrotik, которыми я пользовался.
Попасть в меню настроек можно разными способами. Существует даже мобильное приложение для настройки, но у него не такая широкая функциональность.
На мой взгляд, проще всего и понятнее использовать веб-интерфейс, как на большинстве роутеров для домашнего использования. Для этого не нужно каких-то сложных манипуляций, особого софта, а всего лишь надо набрать IP-адрес устройства в браузере. Это соответственно 192.168.88.1.
Сразу открывается страница базовых установок Quick Set. Здесь можно выбрать режимы работы устройства, всего их семь штук:
- CAP (режим управляемой точки доступа, нужен CAPSMAN);
- CPE (режим, когда интернет приходит через WIFI);
- Home AP Dual (режим, когда интернет приходит через WAN и раздается на два радиоканала Wi-Fi);
- Home Mesh (режим Mesh сети);
- PTP Bridge AP (режим организации беспроводного моста WAN-WIFI);
- PTP Bridge CPE (режим организации беспроводного моста WIFI-WIFI);
- WISP AP (режим, когда интернет приходит через WAN и раздается на один радиоканал Wi-Fi + больше настроек).
Помимо окна Quick Set есть классическое меню WebFig, которое является аналогом оболочки под WinBox.
По сути, это и есть основное меню. Именно тут придется настраивать устройство на работу с модемом. Бояться этого не нужно – в сети много инструкций и все делается за 5 шагов. Смысл этих манипуляций будет многим непонятен, но вот так постепенно можно понять, как работают и взаимодействуют сетевые устройства.
Также доступна настройка при помощи Android-приложения. Ее удобство и наглядность демонстрирует следующее видео:
Пора переходить к тестированию. У меня не оказалось под руками профессионального сетевого оборудования, и я использовал беспроводной адаптер Intel WIFI 6E AX210 и сетевые адаптеры Intel I225-V на материнских платах. Несмотря на стандарт 2.5G, роутер способен работать только с классическим 1 Гбит. Приблизительно то же самое касается беспроводной сети. Вместо 802.11ax устройство работает только в ac и ниже.
Mikrotik hAP ac3 WIFI 2.4 ГГц, Intel WIFI 6E AX210 (1 поток):
WIFI->Ethernet
Ethernet->WIFI
Mikrotik hAP ac3 WIFI 5 ГГц, Intel WIFI 6E AX210 (1 поток):
WIFI->Ethernet
Ethernet->WIFI
Mikrotik hAP ac3, Intel I225-V маршрутизация:
WAN->Ethernet (1 поток)
Ethernet->WAN (1 поток)
WAN->Ethernet (8 потоков)
Ethernet->WAN (8 потоков)
Заключение
Mikrotik hAP3 – это все такое же устройство класса SOHO (Small office/home office). Причем благодаря использованию знакомой Router OS оно отлично подойдет профессионалам, которые по работе часто конфигурируют подобное оборудование. Что касается обычных пользователей, которых пугают сложные и долгие настройки, тут уже давно есть подвижки в виде специального окна упрощенной настройки Quick Set. В нем можно настроить базовые параметры, и в подавляющем большинстве случаев этого будет достаточно.
Единственное, что можно было лучше проработать – подключение USB-модема или смартфона в режиме USB-модема. Здесь пока еще приходится повозиться. А те, кому нужно что-то большее, могут долго ковыряться в настройках, благо их много. Хватает параметров, которые настраиваются только на профессиональном оборудовании. Удивляться тут нечему, ведь небольшие операторы часто используют оборудование Mikrotik, где такая же среда – Router OS. Для домашнего использования функциональность избыточна, но кому-то может недоставать в обычном маршрутизаторе именно этого.
Что исправили при переходе от hAP ac2 к hAP ac3? На мой взгляд, основную ставку производитель сделал на улучшение беспроводной сети и увеличение производительности. Поэтому в новой модели установлен более быстрый процессор, больший объем памяти и крупные внешние антенны с большим коэффициентом усиления. Хотя качество беспроводной сети было высоким уже в версии hAP ac2. Я использовал исключительно 2.4 ГГц, чтобы не испытывать трудности с дальностью. На 5 ГГц у меня просто не работают управляемые силовые розетки. И hAP ac Lite демонстрирует неплохую дальность и пробиваемость. Он уверенно работает через две каменные глухие стены толщиной по 30 см. Был ли смысл во внешних антеннах? По своему личному опыту – нет. Однако, возможно, у других пользователей были нарекания, поэтому их решили сделать внешними. Принципиально это ничего не поменяло.
Интерфейс не изменился, а возросшие способности новинки в моем случае остаются невостребованными: даже hAP ac Lite не был сильно загружен. Что бы я ни делал, загрузка процессора не превышает 10%. Зато стали заметны улучшенные температурные показатели. Благодаря массивному радиатору и большому корпусу роутер hAP ac3 заметно холоднее предшественников. В целом все стало симпатичнее внешне и информативнее, но принципиальных отличий не отмечено. Так, например, нет нового стандарта Ethernet 2.5G, нет поддержки новой беспроводной сети WIFI 6E, а есть ли без этого смысл использовать модемы для беспроводных сетей 5G?
В итоге Mikrotik hAP ac3 – неплохая альтернатива простым домашним роутерам. Плюсы очевидны. Огромная функциональность: одновременное подключение к нескольким операторам, балансировка нагрузки, шейпер, VPN-туннели с шифрованием и много чего еще. Для меня основные достоинства – стабильная работа, уверенная передача Wi-Fi сигнала, приемлемая стоимость и то, что он не режет скорость. Каждый сам найдет для себя что-то свое.
