Лаборатория продолжает цикл материалов, посвященных видеокартам серии GeForce GTX 1070 Ti.
В линейке моделей iChill компании Inno3D поселились две версии со схожим дизайном, но различным артикулом и отличием в наименовании, где цифра «3» сменяет «4». Обозначающий количество вентиляторов префикс не только сообщает о числе вертушек, но и косвенно намекает о различном подходе к реализации системы охлаждения силовой части.
Ранее мы тестировали топовую видеокарту Inno3D GeForce GTX 1070 Ti iChill X4, которая получила футуристический дизайн и эффективный кулер. У нее есть младшая сестра с пометкой «Х3» – более доступное решение с переработанной системой охлаждения.
Благодаря нашему партнеру – компании Регард, мы разберемся, насколько изменения затронули жизненно важные показатели видеокарты Inno3D GeForce GTX 1070 Ti iChill X3, как это отразилось на нагреве и способна ли новинка побороться за место под солнцем?
Полное название: Inno3D GeForce GTX 1070 Ti iChill X3, код производителя: C107T3-1SDN-P5DN.
При знакомстве с новинкой в первую очередь поражают огромные габариты упаковки, что предвещает большие размеры модели Inno3D и ее мощь.
Наименование линейки iChill перекрывает центр коробки, в нижнем углу приведена информация о комплектации: в нее входят фирменный коврик и два ключа для программ 3DMark и VRMark.
От столь широкой упаковки ожидаешь красочных принтскринов и иллюстраций, описания возможностей и технологий, но нет: только краткий текст о видеокарте.
Аксессуары включают все перечисленные компоненты – два ключа к программным продуктам Futuremark, прорезиненный коврик Inno3D и, конечно же, диск с драйверами и руководством пользователя.
С одной стороны, модель Inno3D GeForce GTX 1070 Ti iChill X3 является копией рассмотренной ранее в лаборатории версии Inno3D GeForce GTX 1070 Ti iChill X4. С другой – в ней иначе организована система охлаждения подсистемы питания VRM и общее количество вентиляторов снижено до трех.
В остальном перед нами производительное решение с топовым кулером HerculeZ компании Inno3D.
С первого взгляда видеокарта впечатляет своей системой охлаждения с тремя вентиляторами типоразмера 92 мм, облаченными в металлические накладки кожуха. Поверх нанесены множественные наименования, а вдоль проделаны прорези.
Тыльную сторону видеокарты Inno3D GeForce GTX 1070 Ti iChill X3 защищает не менее крупный «бэкплейт», оснащенный обилием сквозных отверстий для отвода горячего воздуха.
Новинка обходится одним коннектором дополнительного питания 8 pin. Общее потребление составляет 180 Вт, что оставляет небольшой запас для разгона.
Для подключения мониторов, как и на референсной версии, Inno3D GeForce GTX 1070 Ti iChill X3 использует пять видеовыходов – три DisplayPort и по одному HDMI и DVI-D.
Четыре подпружиненных винта в области графического процессора и два в зоне VRM – вот и все крепление, которое удерживает такого «монстра» на печатной плате.
Теплорассеиватель представляет собой двухсекционный радиатор, набранный алюминиевыми никелированными пластинами, которые пронизывают пять тепловых трубок по формуле «10 + 6 + 6 + 8 + 10» мм.
В основании размещена медная никелированная пластина с той же проблемой, что и в прошлый раз: отсутствие полировки и следы обработки фрезой.
На модели Inno3D GeForce GTX 1070 Ti iChill X3 охлаждение силовой части вместо отдельного радиатора с двумя тепловыми трубками и вентилятором 47 мм заменено напаянным основанием во второй секции. Данный подход уступает в эффективности, но снижает стоимость устройства.
Отдельная планка отвечает за отвод тепла от восьми микросхем видеопамяти, охлаждаемых потоком воздуха, который нагнетается вентиляторами.
На последнем месте в конструкции кулера стоит опорная пластина. В непосредственном охлаждении через термопрокладки она не участвует, зато отлично справляется с задачей от прогиба текстолита под массой СО.
Видеокарта Inno3D GeForce GTX 1070 Ti iChill X3 построена на оригинальной печатной плате референсной модели GeForce GTX 1070, однако разработчики распаяли дополнительную фазу питания GPU и танталовые конденсаторы в обвязке подсистемы питания.
Элементная база соответствует эталону стандартов Nvidia.

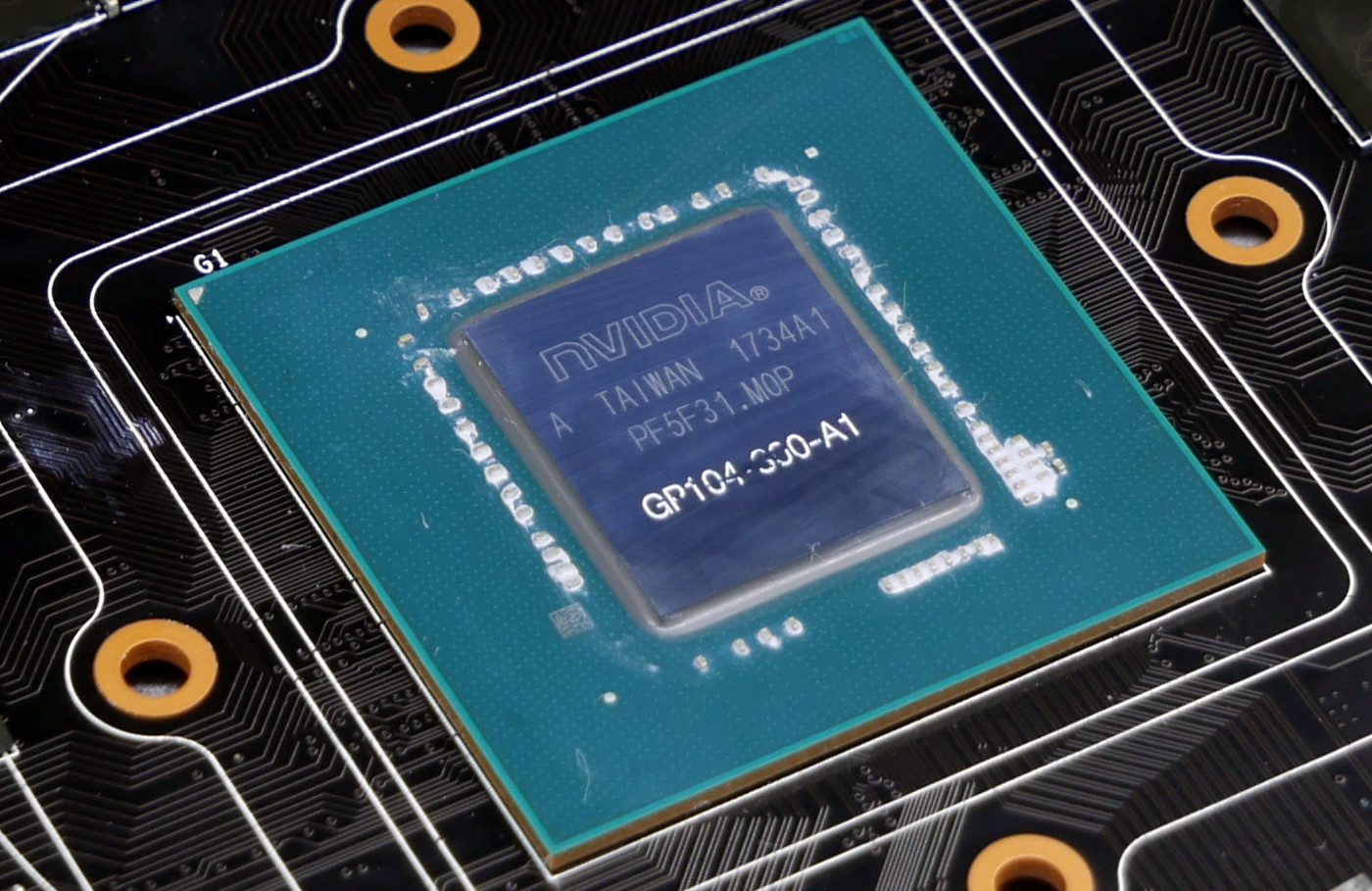

Сердцем героя обзора стал графический процессор GP104-300-A1, произведенный по 16 нм техпроцессу на 34-й неделе 2017 года (август). Он включает 2432 шейдера, 64 блока растеризации и 152 текстурных блока.

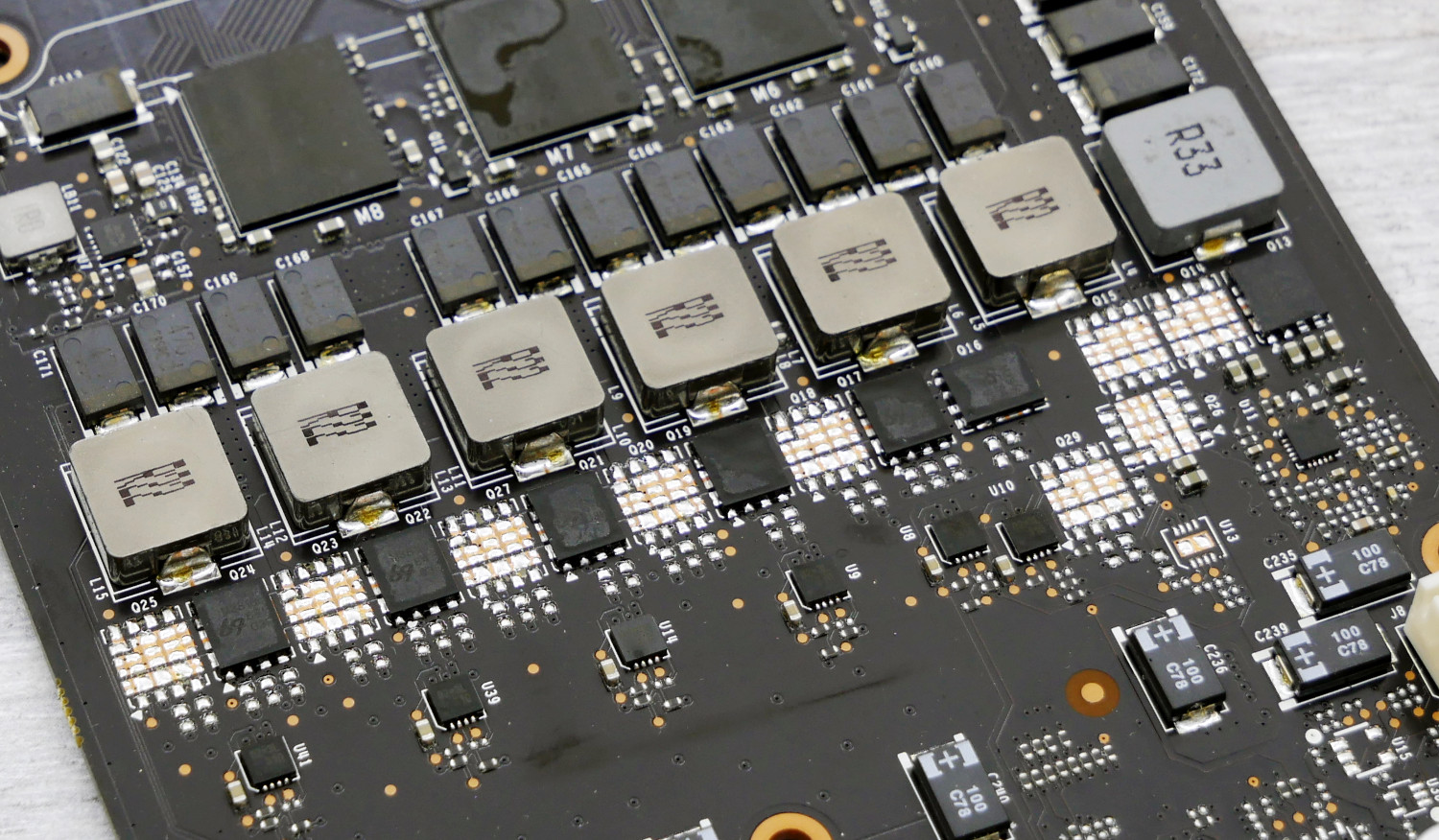

Общая формула подсистемы питания насчитывает восемь фаз: шесть фаз отведены на графический процессор, одна – на видеопамять, одна – на PLL.
В качестве ШИМ-контроллера использована микросхема uP9511P производства uPI Semiconductor.
Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Micron с маркировкой 7QA47 D9TCB.
Тактовая частота составляет 2002 МГц, эффективная частота – 8008 МГц.
Тестирование видеокарты Inno3D GeForce GTX 1070 Ti iChill X3 проходило в составе следующей конфигурации:
Программное обеспечение
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.4.0.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5.2.1 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.
Модель Inno3D GeForce GTX 1070 Ti iChill X3 функционирует при эталонных тактовых частотах. Частота GPU равна 1607 МГц, в режиме Boost она доходит до 1683 МГц при напряжении 1.062 В.
Вентиляторы в простое остаются безмолвными, габаритная система охлаждения отлично справляется со своей задачей и в пассивном режиме работы. В этом случае были получены следующие результаты:
Приведем подробные характеристики микропрограммного обеспечения Inno3D GeForce GTX 1070 Ti iChill X3. Показатель TDP составляет 180 Вт.
С первых минут тестирования младшая модель Inno3D отличается от предшественницы слегка иным поведением и алгоритмом работы вентиляторов. Чтобы справиться с возросшим нагревом, он действует более агрессивно. Но откуда взялся сам нагрев?
В версии Inno3D GeForce GTX 1070 Ti iChill X4 за охлаждение зоны VRM отвечал отдельный радиатор с тепловыми трубками, что позволило аккумулировать и развеять часть тепла от VRM, а основной радиатор занимался только графическим процессором. В данном случае при совмещении двух функций задача СО усложнилась. Теперь система охлаждения на Inno3D GeForce GTX 1070 Ti iChill X3 отводит тепло не только от GPU, но и VRM, что отразилось на температурах.
В новой модели нагрев графического процессора доходит до 69°C при оборотах вентиляторов 1430 об/мин, подсистемы питания – 82°C. В сравнении с оппонентами Inno3D GeForce GTX 1070 Ti iChill X3 демонстрирует паритет, однако уступает старшей сестре, и при этом разрыв заметен: 65°C и 72°C для видеоядра и силовой части соответственно при 1180 об/мин.
Отсюда и тактовые частоты чуть ниже из-за температурного лимита: новинка бустит до 1835 МГц против 1860 МГц.
Систему охлаждения iChill отличает пониженный максимальный порог вентиляторов, которые не раскручиваются выше 1700 об/мин. Но запаса «прочности» практически не остается: удается отыграть лишь 3-6°C в зависимости от компонентов.
Добиться 10% роста производительности позволил разгон на 140/500 МГц.
Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области подсистемы питания, показания снимались с помощью ИК-термометра.
Результаты исследования потенциала системы охлаждения.
При сравнении с топовой версией, оснащенной системой охлаждения HerculeZ X4 Air Boss, видеокарта Inno3D GeForce GTX 1070 Ti iChill X3 демонстрирует явное различие в подходе к кулеростроению. Напомним, что в том случае, когда независимый радиатор зоны VRM перенимает на себя часть нагрузки и разгружает центральный теплорассеиватель, необходимо качественное охлаждение силовой части. И на старшей версии оно реализовано.
Столь небольшое на первый взгляд различие демонстрирует существенный отрыв в эффективности СО: Inno3D GeForce GTX 1070 Ti iChill X3 отстает в охлаждении графического процессора на 8°C и 16°C при одинаковой скорости вращения крыльчаток (~1200 об\мин)!
Но даже не являясь фаворитом, Inno3D GeForce GTX 1070 Ti iChill X3 успешно конкурирует если не с топовой моделью своего семейства, то с одноклассниками сторонних производителей.
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
Энергопотребление системы, ВтЭнергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
При подведении итогов теста видеокарты Inno3D GeForce GTX 1070 Ti iChill X3 напрашиваются определенные выводы.
Во-первых, данная модель является производительным решением с эффективной и тихой системой охлаждения, что позволяет ей на равных соперничать с моделями ASUS ROG Strix, MSI Gaming и Palit Super JetStream. Это означает, что в их кругу возникает настоящая битва за звание лучшего представителя линейки GeForce GTX 1070 Ti, оснащенного по последнему слову техники.
Но, во-вторых, не будем забывать, что их обходит Inno3D GeForce GTX 1070 Ti iChill X4, не оставляя никаких шансов на победу. В теории вывод напрашивается сам собой: либо доступная версия с литерой «Х3», способная демонстрировать уровень производительности решений именитых брендов, либо топовая модель с иной рекомендованной ценой. Но в свете дефицита и раскрученного спроса стоимость графических ускорителей возросла, а кое-где и вовсе смешалась. И после изучения ассортимента и наличия в продаже выяснилось, что конечная цена Inno3D GeForce GTX 1070 Ti iChill X3 и GeForce GTX 1070 Ti iChill X4 почти сравнялась: разница менее двух тысяч рублей!
Это говорит о том, что позиционирование данных моделей сейчас работает с издержками, и пользователям доступна топовая видеокарта в семействе iChill по равной с популярным ускорителем стоимости, либо, наоборот, ценник версии iChill X3 завышен, что более вероятно.
Итак, компании Inno3D удалось создать интересную и конкурентоспособную видеокарту, не уступающую, а порой и превосходящую модели именитых брендов. Но в свете смешения цен старшая версия Inno3D GeForce GTX 1070 Ti iChill X4 выглядит более интригующим вариантом.
