Продукция шведской компании Fractal Design часто попадает к нам в лабораторию, благодаря своим качественным и стильным корпусам, а также оригинальным и современным решениям.
Напомним, что буквально накануне Нового года мы рассмотрели корпус Define R6 – очередного представителя «тихой» серии. А на днях, 1 марта 2018 года, производитель анонсировал новинку под названием Meshify C Mini. Это компактная версия изученного ранее Meshify C, предназначенная для материнских плат форм-фактора micro-ATX и mini-ITX.
Сам производитель вновь не скупится на описание: «Meshify C Mini TG выделяется агрессивным дизайном в линейке корпусов Fractal Design, обеспечивая непревзойденное охлаждение системы. Угловатая асимметрия передней панели напоминает грани черного алмаза и, помимо эстетических функций, обеспечивает интенсивную вентиляцию. Затемненное закаленное стекло завершает идею дизайна, вдохновленного самолетами стелс. […] Когда производительность стоит на первом месте, а компромисс недопустим – Meshify C Mini TG – единственное стильное решение».
Звучит неплохо, а как новинка покажет себя на практике?
Коробка нового корпуса оформлена классически: монохромный принт на натуральном картоне. Интересно, что она заметно компактнее упаковок типичных «средних башен», но достаточно широкая.
Ее размеры – 502 x 295 x 484 мм, масса – 7.4 кг. Вырезы в картоне, предназначенные для облечения транспортировки, на сей раз отсутствуют. Давайте откроем упаковку и познакомимся с моделью Fractal Design поближе.
Внутри корпус как обычно закутан в полиэтиленовый пакет и зажат между двумя пенопластовыми фиксаторами, к качеству которых никаких претензий не возникло. Пенопласт высокого качества, не скрипел при распаковке, не раскрошился и не поломался.
В салазках корзины жестких дисков обнаружился картонный бокс комплекта поставки. Коробочка с аксессуарами идентична таковой для корпуса Meshify C, но теперь производитель прямо указывает на ней названия обеих версий: Meshify C и Meshify C Mini.
В комплект поставки входят:
Руководство пользователя представляет собой добротную брошюру формата А5 о 24 страницах. Текст на них дублируется на восьми языках, включая русский.
Для любознательных читателей приложим ссылку на руководство пользователя на официальном сайте www.Fractal-Design.com в формате PDF. Образцы сканов из него представлены выше.
Начнем раздел стандартно – с фотографии Fractal Design Meshify C Mini для прессы. Оценки дизайна всегда субъективны, но, на мой взгляд, строгий классический дизайн самый выигрышный. В то же время передняя панель со сложной поверхностью добавляет некоторую изюминку.
Габариты корпуса: 395 x 212 x 399 мм. На удивление они в точности соответствуют габаритам оригинального Meshify C за исключением высоты, которая меньше на 4 см.
Окантовка лицевой панели пластиковая. Вся лицевая часть панели затянута металлической сеткой. И ее форма, по всей видимости, и определяет название «Meshify», которое я в данном контексте переведу как «создавай из полигонов» или «полигонизируй».
Как уже упоминалось, производитель описывает дизайн фронтальной панели следующим образом: «Угловатая асимметрия передней панели Meshify C Mini TG напоминает грани черного алмаза и, помимо эстетических функций, обеспечивает интенсивную вентиляцию».
Передняя панель легко снимается, открывая вид на шасси:
Хорошо видно крепления для двух вентиляторов диаметром 120 мм или 140 мм. В штатной поставке здесь установлен один фирменный пропеллер Dynamic X2 GP-12 (120 мм).
Большую часть верхней панели занимает вентиляционная решетка, которая закрыта пластиковым сетчатым фильтром с магнитным креплением. Сама верхняя панель металлическая.
Решетка легко снимается, и при необходимости ее можно промыть.
Под ней скрыты посадочные места для двух вентиляторов 120/140 мм или радиатора 120/240 мм системы жидкостного охлаждения.
Блок управления размещен на верхней грани, но располагается на верхней части фронтальной панели и идентичен таковому в Meshify C.
Перечислю его элементы слева направо: кнопка экстренной перезагрузки, которую несмотря на малые размеры можно нажать без помощи подручных предметов, с очень четким и коротким ходом, разъемы наушников и микрофона, квадратная кнопка питания и два порта USB 3.0.
Сзади все стандартно для компоновки с нижним расположением блока питания. Над его посадочным местом располагаются пять слотов расширения с черными металлическими заглушками. Выше предусмотрен вырез для коммуникационных портов материнской платы и вытяжной вентилятор 120 мм.
Под блоком питания скрыт еще один пылевой фильтр, который легко достается и моется.
Его можно хорошо рассмотреть, если обратить внимание на нижнюю панель.
Помимо фильтра на ней можно отметить разве что добротные ножки средней высоты.

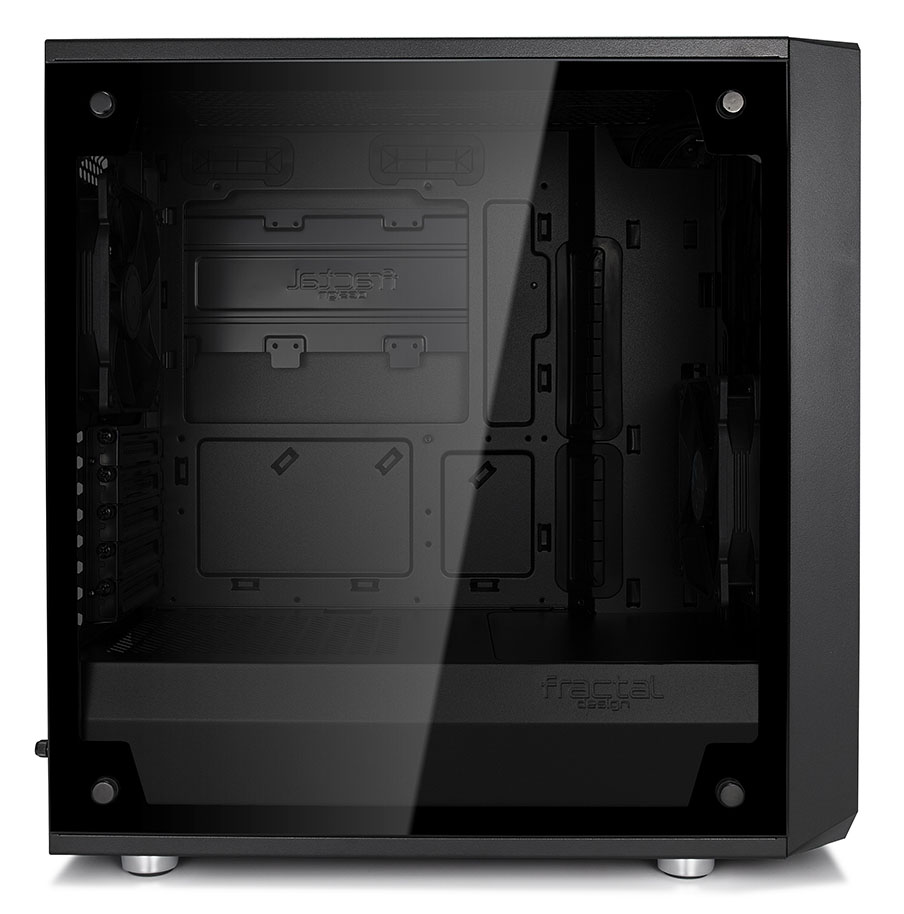

Остается лишь добавить, что лицевая панель полностью закрыта тонированным закаленным стеклом:
Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства Fractal Design Meshify C Mini.
В новом корпусе Fractal Design применен двухсекционный дизайн, ставший трендом последнего времени. Отсек блока питания полностью отделен от остального пространства, отсек материнской платы находится над ним.
Вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
В поддоне находятся три небольших отверстия системы организации кабелей, не оснащенных резиновыми мембранами. Два более крупных отверстия с резиновыми мембранами предусмотрены в верхней части и еще пара – в передней. Система управления кабелями практически идентична таковой в полноразмерной версии Meshify C, а в том корпусе она показала себя просто отлично.
Заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако производитель позаботился об использовании винтов с накатанной головкой.
Корзина для жестких дисков находится в отсеке блока питания, в его передней части, и позволяет установить два жестких диска 3.5" или два твердотельных накопителя 2.5". Также поверх выреза в поддоне для упорной крестовины присутствует оснастка, позволяющая установить еще три накопителя 2.5". Нужно отметить липучки с логотипом компании в передней части, которые являются частью системы управления кабелями и аккуратно фиксируют кабели передней панели.
Как обычно в случае новых корпусов, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить тестовую систему, а также насколько продуман процесс сборки. Поэтому нам пора перейти к описанию ее особенностей и инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
В корпусе Fractal Design Meshify C Mini собиралась следующая система:
Тестовая конфигурация, без сомнения, древняя. Но и с такими компонентами можно составить свое впечатление о корпусе.
Блок питания устанавливается в нижней части корпуса вентилятором вниз. Конструкция нижней панели обеспечивает хорошие возможности для беспрепятственного забора воздуха. У такого решения есть и достоинства, и недостатки. Блок питания забирает воздух извне, оставляя нагретый процессором и видеокартой воздух внутри корпуса. Напомним о съемном пылевом фильтре, который защищает БП.
Для установки блока питания нужно открутить оснастку с двумя винтами с накатанной головкой. Затем прикрутить к ней БП и установить эту сборку в корпус.
Системная плата в Fractal Design Meshify C Mini устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Заранее производитель ни одну из них не устанавливает. Зато для установки стоек в комплекте есть шестигранная головка под крестовую отвертку.
Как уже говорилось выше, можно установить систему охлаждения CPU с упорной крестовиной (backplate) после установки материнской платы, поскольку для этих целей в поддоне предусмотрен вырез.
Переходим к установке жестких дисков. Корпус оборудован корзиной на два HDD/SSD 3.5" или 2.5" и оснасткой за поддоном материнской платы, рассчитанной на три твердотельных накопителя.
Салазки в корзине черного цвета, с вибропоглощающими прокладками. Жесткий диск прикручивается к основанию через прокладки, после чего салазки надежно защелкиваются в корзине.
С обратной стороны поддона системной платы я установил 2.5" SSD в соответствующую оснастку. Сама оснастка с установленным накопителем крепится винтом с накатанной головкой.
Все провода прекрасно укладываются. Двухсекционный дизайн очень удобен в том плане, что в неиспользуемом месте отсека блока питания можно легко спрятать все ненужные кабели.
На этом описание сборки можно считать законченным.
Замечу только, что система управления кабелями показала себя с наилучшей стороны, как и в полноразмерной версии корпуса. Отверстия в верхней части позволяют аккуратно подключить дополнительный 12 В разъем питания материнской платы, а отверстия в нижней – не менее аккуратно подключить кабели передней панели.
Резиновые мембраны не вываливались из своих посадочных мест. Все края корпуса хорошо завальцованы. Все разъемы и крепежные отверстия изготовлены точно. Резьба не вызывает нареканий. В целом сборка прошла без каких-либо неудобств. На этом система готова к тестированию. Включим ее и поближе рассмотрим систему охлаждения.
Система охлаждения Fractal Design Meshify C Mini включает два фирменных вентилятора Dynamic X2 GP-12 диаметром 120 мм (один на передней, один на задней панели). Их крыльчатка состоит из семи лопастей аэродинамической формы.
Некоторые характеристики моделей известны, в том числе величина максимально потребляемого тока (0.18 А) и максимальная частота вращения (1200 об/мин).
Штатная система охлаждения может быть дополнена, благо корпус позволяет установить в передней части пару 120 или 140 мм вентиляторов, либо 120/240 (140/280) мм радиатор системы жидкостного охлаждения, а в верхней – два 120/140 мм вентилятора или 120/240 мм радиатор СЖО. Еще одну 120 мм вертушку можно установить на нижнюю панель.
Теперь самое время перейти к итогам тестирования.
Для наглядности используемые при тестировании Fractal Design Meshify C Mini программы объединены в таблицу.
| Прогрев CPU | LinX 0.6.4 |
| Мониторинг температур CPU | RealTemp 3.60 |
| Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
| Прогрев GPU | Furmark 1.11.0 («бублик») |
| Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1. |
| Прогрев HDD | IOMeter |
| Мониторинг температур HDD | SpeedFan 4.49 |
Уровень шума и эффективность системы охлаждения Fractal Design Meshify C Mini оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 10. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение
Процессор AMD A8-5600K работал на штатной частоте 3800 МГц. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, двадцать итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках представлена температура самого горячего ядра.
Оперативная память DDR3 работала на частоте 1333 МГц при номинальном напряжении.
Жесткий диск нагружался в тесте «Access Time» пакета IOMeter.
Для разогрева видеокарты использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорости вращения турбины СО производилась штатными средствами Furmark. Система охлаждения видеокарты работала в штатном автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в Fractal Design Meshify C Mini и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Шум
Первым делом проверим уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе.
Звуковое давление, дБИспользованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным. |
Собранная в корпусе Fractal Design система не является тихой с точки зрения шума, но здесь стоит отметить, что в ней дополнительно трудятся два штатных вентилятора Dynamic X2 GP-12 на максимальных оборотах. На расстоянии в один метр уровень звукового давления составил приемлемые 40 дБ.
Охлаждение
На этом этапе были получены следующие результаты.
Простой | НагрузкаПо своей эффективности конструкция Fractal Design Meshify C Mini аналогична полноразмерной версии Meshify C, что как минимум неплохо с учетом меньших габаритов. Новинка показывает достойную эффективность, выигрывая у открытого стенда пару градусов при охлаждении CPU и GPU. Однако жестким дискам в закрытой со всех сторон корзине приходится тяжеловато.
Компактная версия Meshify C Mini оказалась такой же удачной, как и ее старший брат Meshify C. В первую очередь отметим систему организации кабелей (одну из лучших, что мне доводилось встречать) и удобный двухсекционный дизайн. Сохранено и высочайшее качество изготовления и применяемых материалов.
Что касается цены новинки, то тут пока сложно. Полноразмерная версия Meshify C сейчас продается в отечественной рознице по цене около 5500 рублей. Fractal Design Meshify C Mini в продаже в России еще не появился, но согласно зарубежным источникам его стоимость будет примерно такой же.
Если вы планируете собрать ПК на базе материнской платы micro-ATX или mini-ATX, на новый корпус Fractal Design однозначно стоит обратить внимание, поскольку система в нем будет выглядеть аккуратнее, чем в корпусе, ориентированном на полноразмерные модели ATX. Да и сама новинка выглядит компактнее.
Плюсы Fractal Design Meshify C Mini:
Минусы корпуса:
Выражаем благодарность:
| Модель | Fractal Design Meshify C Mini |
| Материал | Сталь 0.8 мм |
| Габариты (Г x Ш x В) | 395 x 212 x 399 мм |
| Габариты с ножками / выступами / винтами (Г x Ш x В) | 409 x 217 x 412 мм |
| Масса корпуса | 6.28 кг |
| Накопители 5.25" | Нет |
| Накопители 3.5" | 2 внутренних |
| Накопители 2.5" | 5 внутренних (2 совмещенных с 3.5") |
| Материнская плата | mATX, ITX |
| БП | ATX 12В (опционально) |
| I/O | 2 x USB 3.0, 1 x HD Audio |
| Охлаждение лицевое | 2 x 120 / 2 x 140 мм вентилятора, либо 120/240 или 140/280 мм радиатор СЖО |
| Охлаждение заднее | 1 x 120 мм вентилятор |
| Охлаждение верхнее | 2 х 140/120 мм вентилятора или 120 / 240 мм радиатор |
| Охлаждение нижнее | 1 x 120 мм вентилятор |
| Слоты расширения | 5 |
